乘用车轮胎带制动盘总成结构展示

项目分类:汽车类 发布时间:2021-11-27 ID:412236
  • 乘用车轮胎带制动盘总成结构展示
  • 乘用车轮胎带制动盘总成结构展示
  • 乘用车轮胎带制动盘总成结构展示
  • 乘用车轮胎带制动盘总成结构展示

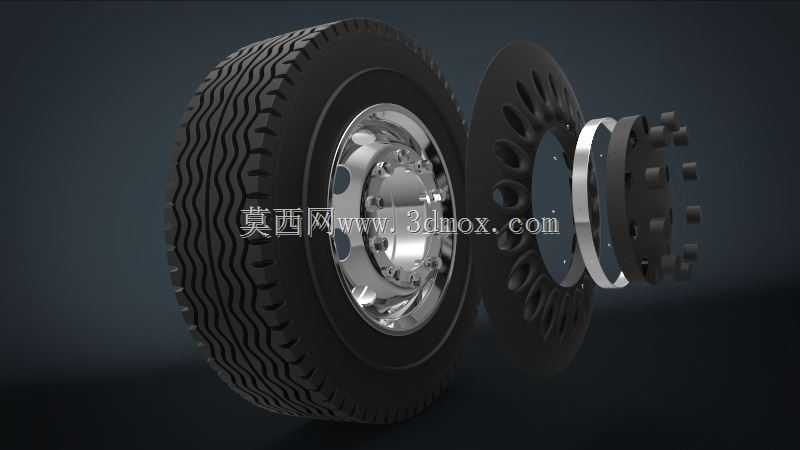

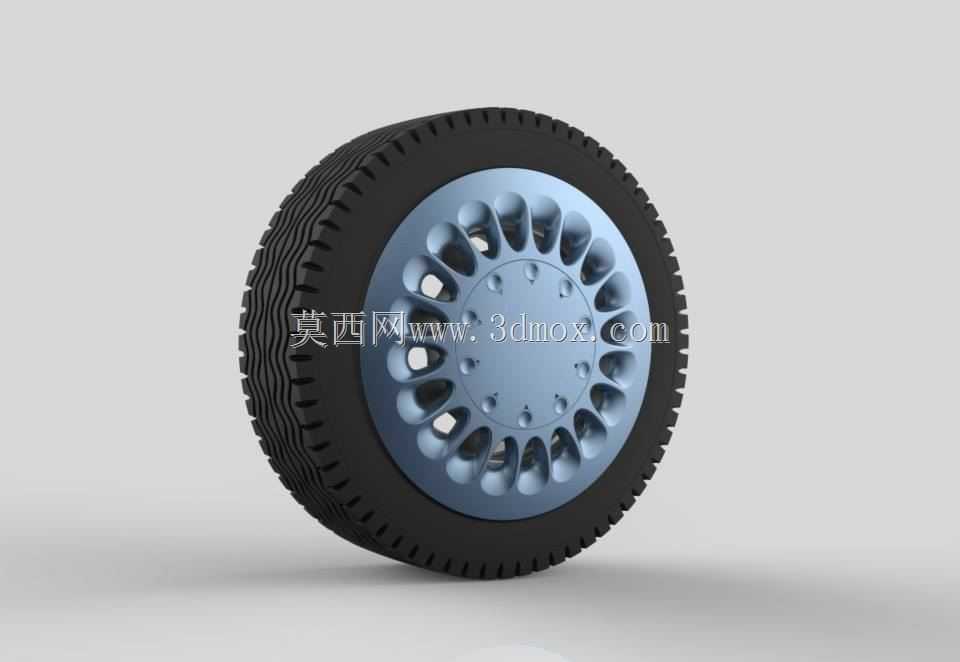

  日常做底盘行走系统匹配时,车轮与制动系统的集成结构是绕不开的核心模块,这套拆解展示的总成结构,刚好覆盖了常规家用前驱车型前轮端的全部核心配合部件,从外侧的橡胶胎体到内侧的制动摩擦副,每一处配合边界都直接影响整车的行驶安全与NVH表现。先从最外侧的轮胎部分说起,胎面采用的是不对称花纹设计,这种花纹布局不是为了视觉效果,而是兼顾干湿地抓地性能的工程选择:外侧胎块刚度更高,在车辆过弯侧倾时能提供足够的支撑力,减少胎块形变带来的抓地力损失;内侧胎块排布更密集的排水沟槽,雨天行驶时可以快速划破水膜,避免滑水现象出现。胎体内部的帘布层与钢丝带束层的排布,在建模时需要严格匹配载荷参数,常规家用乘用车的单轮额定载荷在500-600kg区间,

  胎侧的形变余量需要预留15%的冲击缓冲空间,避免过减速带或坑洼路面时出现胎侧鼓包问题。和轮胎配合的轮毂采用钢制辐条搭配镀铬装饰罩的结构,轮毂的PCD参数、中心孔直径是安装匹配的核心边界,这套结构适配的是常规5孔乘用车轮毂规格,螺栓孔的分布圆直径、中心孔的定位公差需要控制在0.05mm以内,否则高速行驶时会出现车轮抖动的问题。轮毂内侧的制动盘采用通风式结构,盘体内部的径向通风道是散热的核心设计,车辆连续制动时,制动片与盘体摩擦产生的热量可以通过通风道快速随车轮转动的气流排出,避免制动热衰减导致的制动力下降。和制动盘配合的制动卡钳安装位在转向节上,建模时需要预留卡钳与制动盘、轮毂辐条之间的安全间隙,最小间隙不能小于3mm,

  否则行驶过程中部件形变会出现干涉摩擦。拆解结构里的红色制动盘防尘罩,作用是阻挡路面的泥水、砂石溅到制动盘与片的摩擦面上,避免摩擦面出现异常磨损,防尘罩的轮廓需要完全覆盖制动盘的非摩擦区域,同时不能和转动的制动盘、轮毂产生干涉,边缘的翻边结构是为了提升自身刚度,避免车辆行驶时的气流导致防尘罩共振产生异响。还有分布在制动盘内侧的轮毂螺栓与螺母,其强度等级需要满足10.9级以上的要求,预紧力矩要控制在110-130N·m区间,力矩过小会出现车轮松动,力矩过大则会导致螺栓拉伸变形甚至断裂。在做整车装配匹配时,车轮总成的外端面到轮眉的距离、转向时轮胎与翼子板内衬的最大干涉边界,都是需要反复校核的参数,前轮在最大转角状态下,

  轮胎与周边部件的最小间隙不能小于10mm,满载颠簸工况下的跳动行程也要预留足够的空间,避免轮胎蹭到车身结构。这套结构的建模过程中,所有配合面的公差设定都要符合量产车的装配工艺要求,比如制动盘与轮毂轴承的配合面采用过渡配合,既保证安装后的同轴度,又方便售后维修时的拆卸;轮胎与轮毂的胎圈座位置有特定的锥度设计,充气后胎圈可以紧密贴合在轮毂上,避免高速行驶时出现轮胎脱圈的风险。很多新手建模时容易忽略的动平衡配重块安装位,在轮毂的轮辋边缘也做了预留,量产装配时会根据动平衡测试的结果,在对应位置加装配重块,把车轮的动平衡量控制在5g以内,避免高速行驶时方向盘抖动。另外制动盘的摩擦面平面度要求控制在0.02mm以内,端面跳动量不能超过0.05mm,否则制动时会出现踏板抖动、制动力不稳的问题,这些形位公差在建模时都需要通过基准约束来保证,不能只做外观曲面而忽略工程层面的精度要求。
