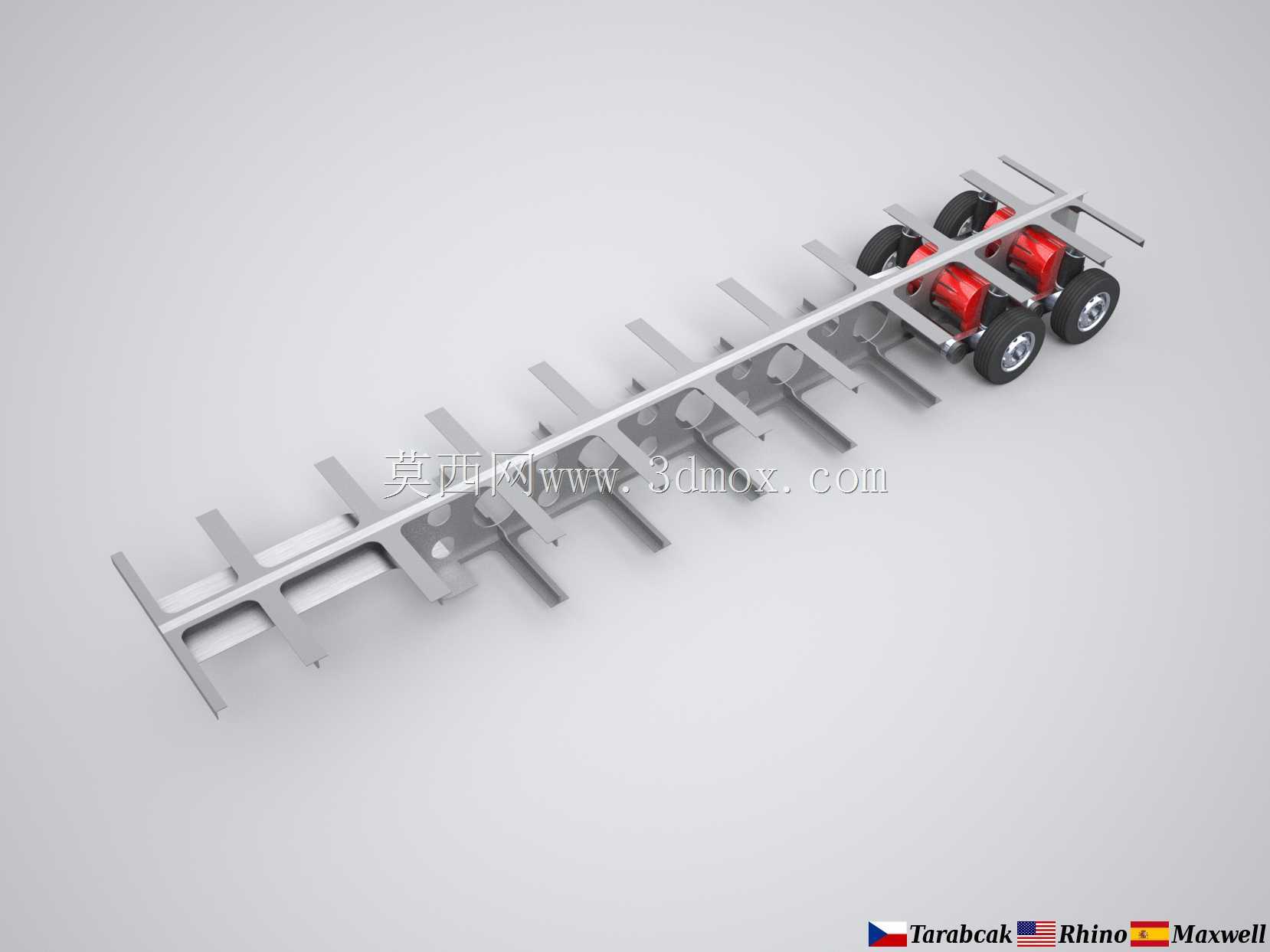

该型拖车主要面向厂区内长尺寸型材、管材、长条状结构件的转运场景设计,区别于常规平板拖车的承载形式,其采用沿长度方向排布的多组承载托臂结构,可直接承托长条状物料的底部,无需额外配置托盘或捆扎固定辅助工装,适配钢结构加工车间、型材仓储库区、预制构件生产场地内的短距离物料转运作业,可配合厂区内牵引车完成单批次大长度物料的转移,避免长物料转运过程中出现的拖地、剐蹭地面、转弯干涉等常见问题。

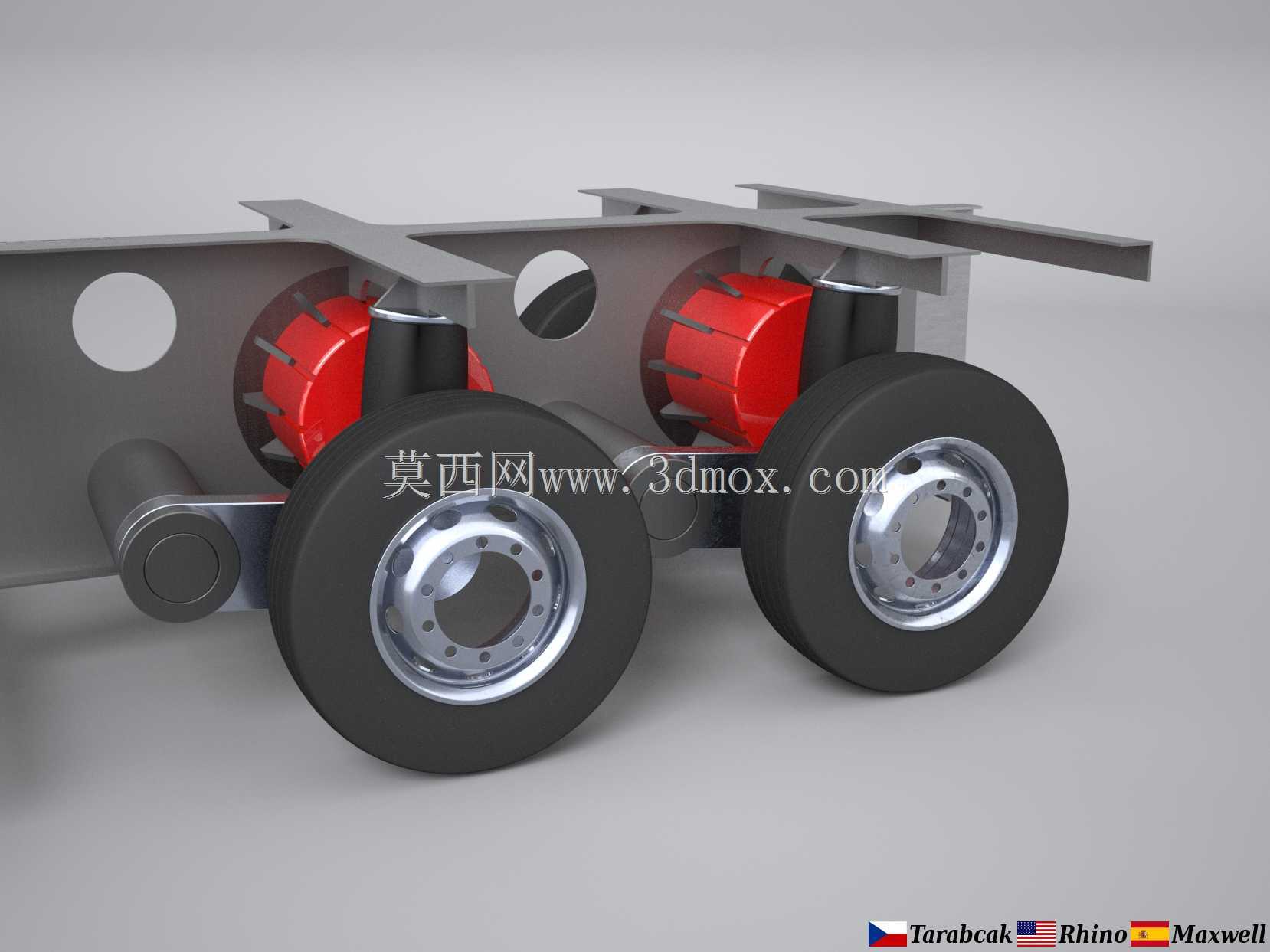

从功能特性来看,该拖车采用多组行走轮组对称布置的结构,行走端配置双轮并排的橡胶行走轮,轮组上方设置有减震缓冲结构,可在厂区不平整硬化路面行驶时抵消部分路面冲击,避免承载的长条刚性物料因颠簸出现表面磕碰损伤。沿主梁方向等距排布的托臂采用上窄下宽的承托结构,托臂顶端设置有向上的限位凸缘,可防止物料在车辆启停、转弯过程中从托臂侧面滑落,托臂与主梁之间采用可拆卸的螺栓连接结构,可根据实际承载物料的截面尺寸、单批次承载数量调整相邻托臂的间距,适配不同规格长条物料的承托需求。主梁采用一体化的挤压铝合金型材结构,在保证整体纵向抗弯强度的前提下降低了整车自重,主梁两端设置有牵引连接接口,可根据作业需求选择任意一端作为牵引端,无需掉头即可完成双向牵引作业,适配狭窄厂区通道内的转运作业需求。
设计过程中优先考虑了长物料转运的受力特性,由于长条状物料自身长度较大,转运过程中若支撑点间距不合理极易出现物料自身挠曲变形,因此托臂的排布间距经过受力核算,保证常规6-12米长度的型材、管材放置时,支撑点位置对应物料的挠度极小值点,避免物料长期放置出现永久变形。轮组的布置位置避开了托臂的正下方,将承载受力直接传递至主梁的加强筋位置,避免托臂与主梁的连接位置承受过大的集中载荷,提升整体结构的疲劳寿命。行走轮组采用转向随动结构,每个轮组可绕垂直安装轴自由转动,在车辆转弯时所有轮组可随行驶方向自适应调整角度,减小转弯半径,同时避免轮胎与地面出现滑动摩擦,降低轮胎损耗。
从安装边界与尺寸适配来看,该拖车的整体宽度控制在1.2米以内,可适配厂区内1.5米宽度的常规人行及货运通道,托臂的承托面距离地面高度为0.4米,与常规厂区下料设备、仓储货架的出料高度匹配,可直接承接从设备出料端送出的长条物料,无需额外的升降转运辅助。整车的最小转弯半径为3.5米,可在车间内的十字通道口完成顺畅转弯,轮组的额定单轮载荷为500kg,整车额定承载能力可达3吨,可满足常规规格型钢、管材的单批次转运需求。主梁端部的牵引接口采用通用的插销式连接结构,可与厂区内现有各类牵引车、叉车的牵引销快速对接,无需额外配置转换接头。
在细节结构处理上,所有托臂的承托面均做了圆角钝化处理,避免尖锐棱角划伤物料表面,对于表面质量要求较高的铝型材、不锈钢管材转运场景,可在托臂表面加装橡胶垫层进一步提升防护效果。轮组的安装位置设置有调节垫片,可根据实际使用过程中的轮胎磨损情况调整轮组高度,保证所有轮胎均匀接触地面,避免单轮过载出现早期损坏。整车未设置额外的制动结构,依靠牵引车的制动实现整车减速停靠,适配厂区内5km/h以下的低速转运作业场景,若需在坡道区域作业,可在端部轮组位置加装手动制动机构,实现驻车时的位置固定。
