钢管桁架式汽车底盘承载框架结构

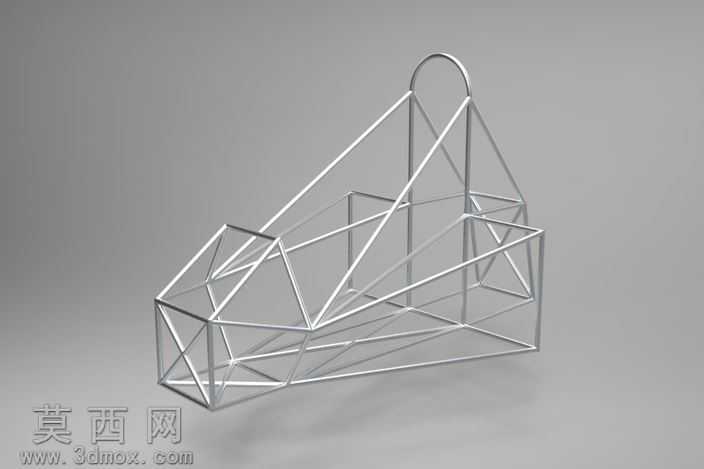

本作品为钢管桁架式汽车底盘承载框架三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循钢管空间桁架结构的力学设计逻辑，所有杆件均采用等截面圆形钢管型材规格，通过空间几何约束完成各杆件的精准定位与装配，确保每一处连接节点的杆件轴线完全汇交，避免结构受载时产生额外的附加弯矩。模型渲染阶段采用哑光金属材质模拟真实焊接钢管的表面质感，搭配柔和的环境漫反射光照，清晰呈现桁架结构的空间层次与杆件穿插关系，通过半透明阴影效果强化框架的立体空间感，直观展示各部分结构的连接逻辑。该框架整体为前窄后宽的楔形空间结构，前部设置环形提手结构便于整车吊装转运，前部桁架区域预留动力总成安装空间，中部区域为驾驶舱承载位，后部框架用于布置传动系统与储能单元，所有杆件通过三角形稳定构型拼接，充分利用桁架结构轻质高强的力学特性，在保证整体结构抗扭、抗弯刚度满足车辆行驶工况要求的前提下，最大限度降低结构自重。设计过程中优先考虑管材的切割与焊接工艺可行性，所有杆件的相贯线均做简化处理，避免出现过于复杂的空间相贯切口，降低实际生产中的加工难度，同时对关键承载节点的杆件密度做了优化，在应力集中的连接位置适当增加斜向支撑杆件，分散节点处的集中载荷，提升框架整体的疲劳寿命。整个框架无多余冗余结构，每一根杆件都承担明确的传力路径，从前端碰撞吸能区到后部承载区的力流传递连续顺畅，可作为小型单人赛车、特种作业小车的底盘承载基础结构，也可用于教学场景中演示空间桁架结构的力学原理与汽车底盘的基本构成逻辑，模型所有特征均保留完整建模历史，可根据实际使用需求调整管材规格、框架轴距、轮距安装位等参数，适配不同的整车设计方案。
