科幻风格机器人防护头盔三维结构设计

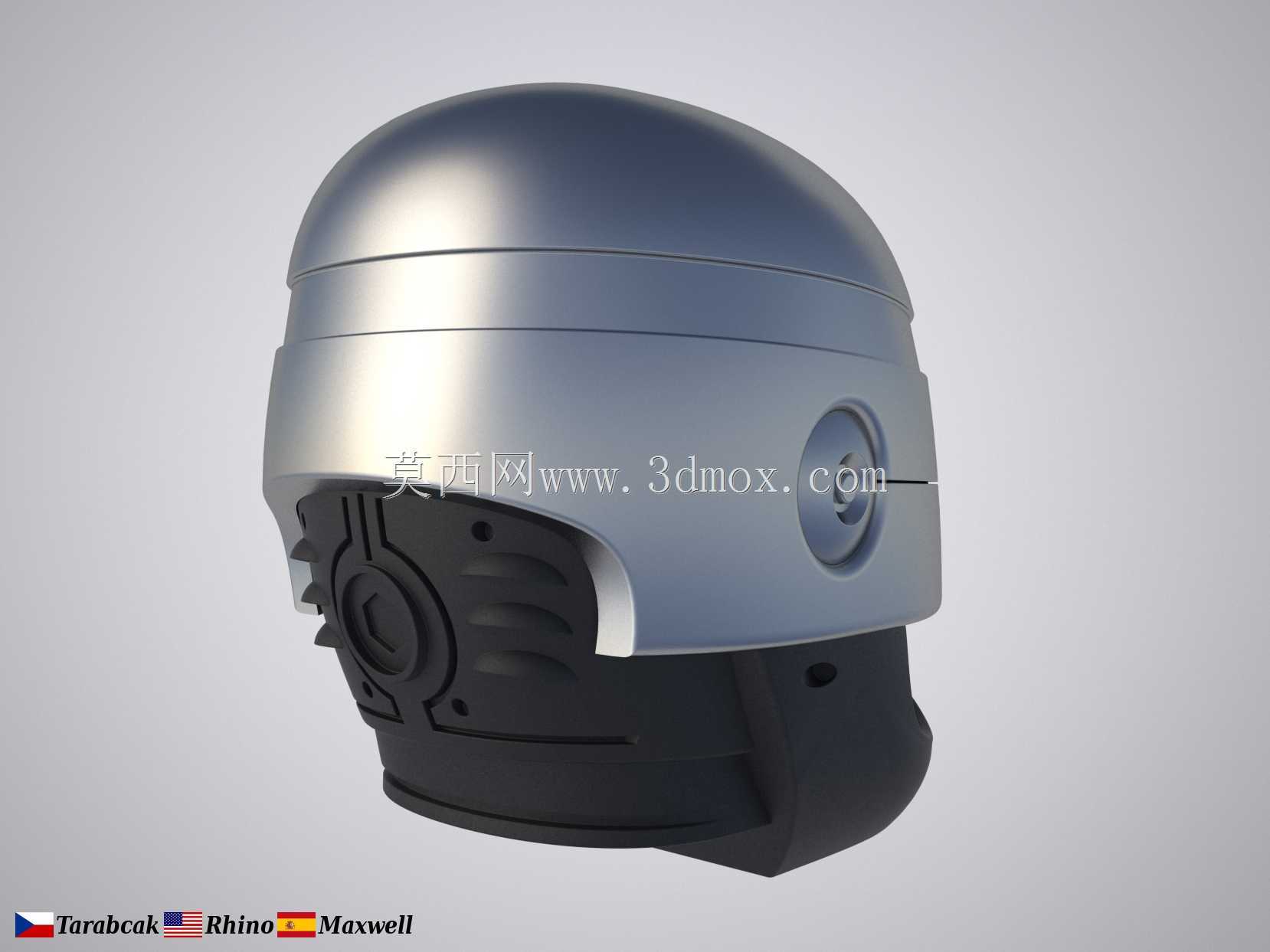

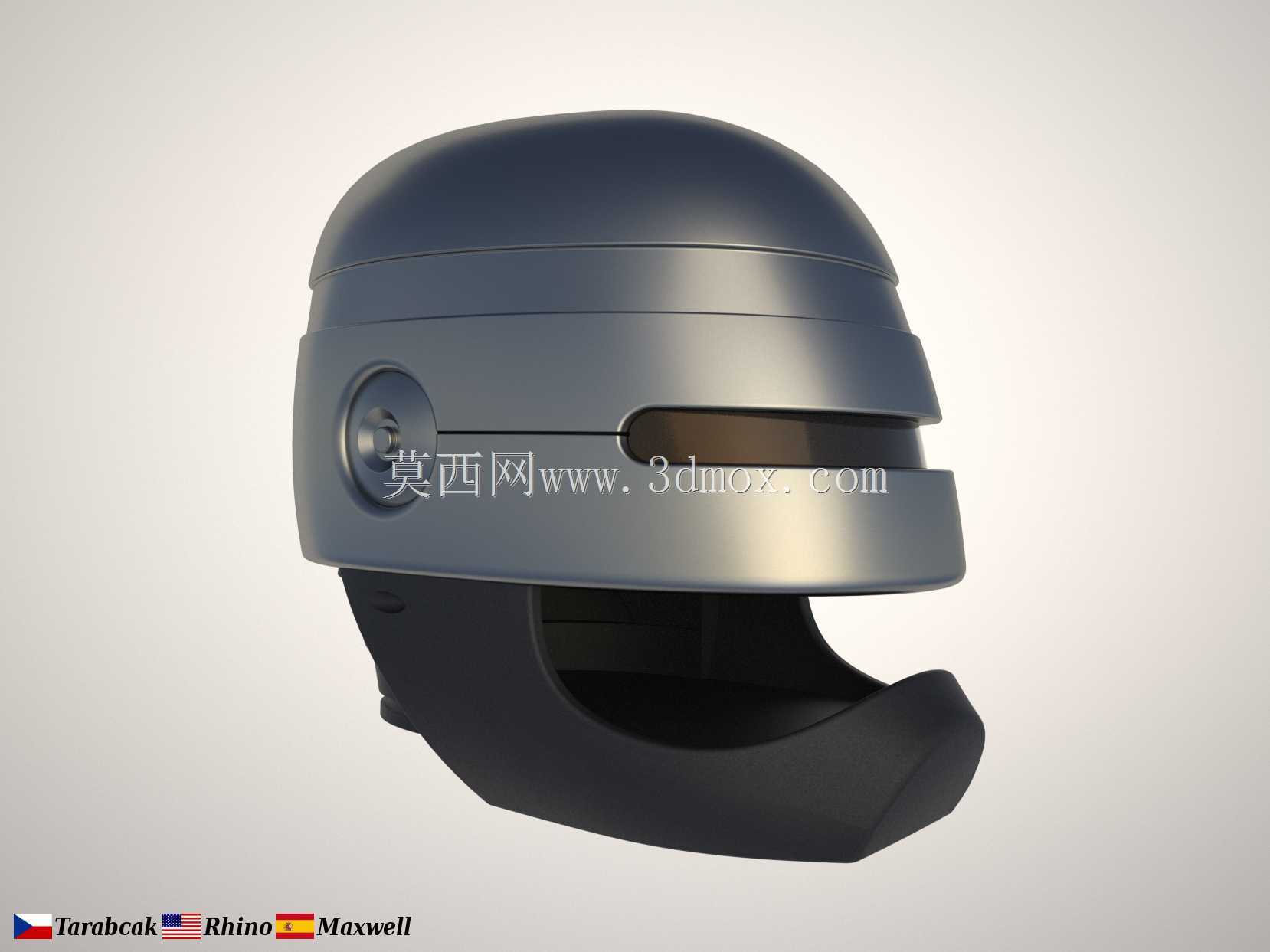

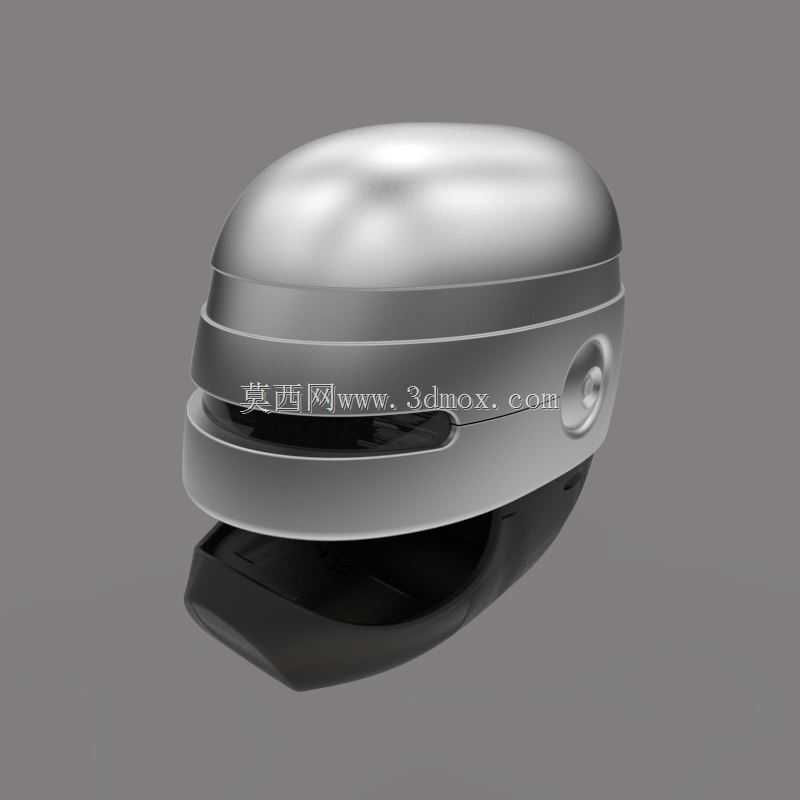

　　这款机器人头部防护结构的设计，最初是面向特种作业巡检机器人、竞技格斗类机器人的头部防护需求展开的，在实际的工业现场应用场景里，这类头部结构需要同时兼顾防护性能、传感模块安装空间与外观辨识度，不能只做单纯的外壳包覆。从结构分层来看，整个头盔采用三段式拼接结构，最上层的弧面顶壳采用大曲率顺滑过渡，没有尖锐棱角，一方面是避免作业过程中勾挂现场线缆、管线，另一方面弧面结构可以在受到侧向冲击时将冲击力沿壳体曲面分散，降低局部应力集中导致的壳体开裂风险。中间的环形视窗安装段是整个结构的核心功能区，预留的狭长视窗槽位刚好适配长条状单目或双目视觉传感模块，视窗边缘做了内凹的止口结构，安装透明防护面板时可以直接卡入止口，

　　配合密封胶条就能达到IP65级的防尘防水效果，完全适配车间多粉尘、偶尔有喷淋的作业环境。侧面预留的圆形沉台结构，是为拾音模块、状态指示灯或者近距离测距传感器预留的安装位，沉台深度刚好和常用的M12规格传感器安装尺寸匹配，不需要额外做转接支架就能直接固定，减少装配环节的零件数量。下部的下颌段采用内收的弧面设计，和机器人颈部的回转支承安装位做了适配，内收的角度刚好避开颈部回转时的运动干涉，不管是水平360度回转还是俯仰角度调整，外壳都不会和颈部结构产生剐蹭。在设计思路上，整个壳体的壁厚做了差异化处理，顶部受冲击概率高的区域壁厚设置为3mm，侧面非主要受力区域壁厚2mm，既保证整体结构强度，又能尽可能降低头部整体重量，

　　减少颈部回转支承的负载，提升机器人头部转动的响应速度。壳体的拼接位置全部采用止口定位加卡扣预固定的方式，后期装配时只需要在卡扣位置打少量固定螺丝就能完成组装，不需要复杂的工装定位，能有效提升装配效率。从安装边界来看，整个头盔的内部空腔预留了足够的走线空间，视觉模块、传感器的连接线可以沿着壳体内壁的走线槽排布，不会因为头部转动出现线缆拉扯、磨损的问题。外壳表面的分模线全部设置在结构拼接的缝隙位置，后期做表面处理时不需要额外打磨分模线，能降低后处理的工时成本。在实际的应用场景中，这类结构除了工业巡检机器人使用，也可以适配娱乐场景的表演机器人、科普展项的互动机器人，顺滑的金属质感外观搭配简洁的分块设计，既具备足够的科技感，

　　又不会因为过多的细碎结构导致清洁维护困难，日常擦拭表面浮尘时没有清洁死角。结构设计阶段还做了跌落仿真验证，从1.2米高度自由跌落至水泥地面时，壳体的最大应力出现在顶壳和中段的拼接位置，远低于常用ABS或铝合金材料的屈服强度，不会出现壳体碎裂的情况，视窗位置的防护面板也不会因为冲击脱落，完全满足日常使用的防护需求。内部的安装柱全部采用十字筋加强，固定内部电路板、传感器的螺丝柱不会因为多次拆装出现滑丝、断裂的问题，适合后期的模块升级与维护更换。
