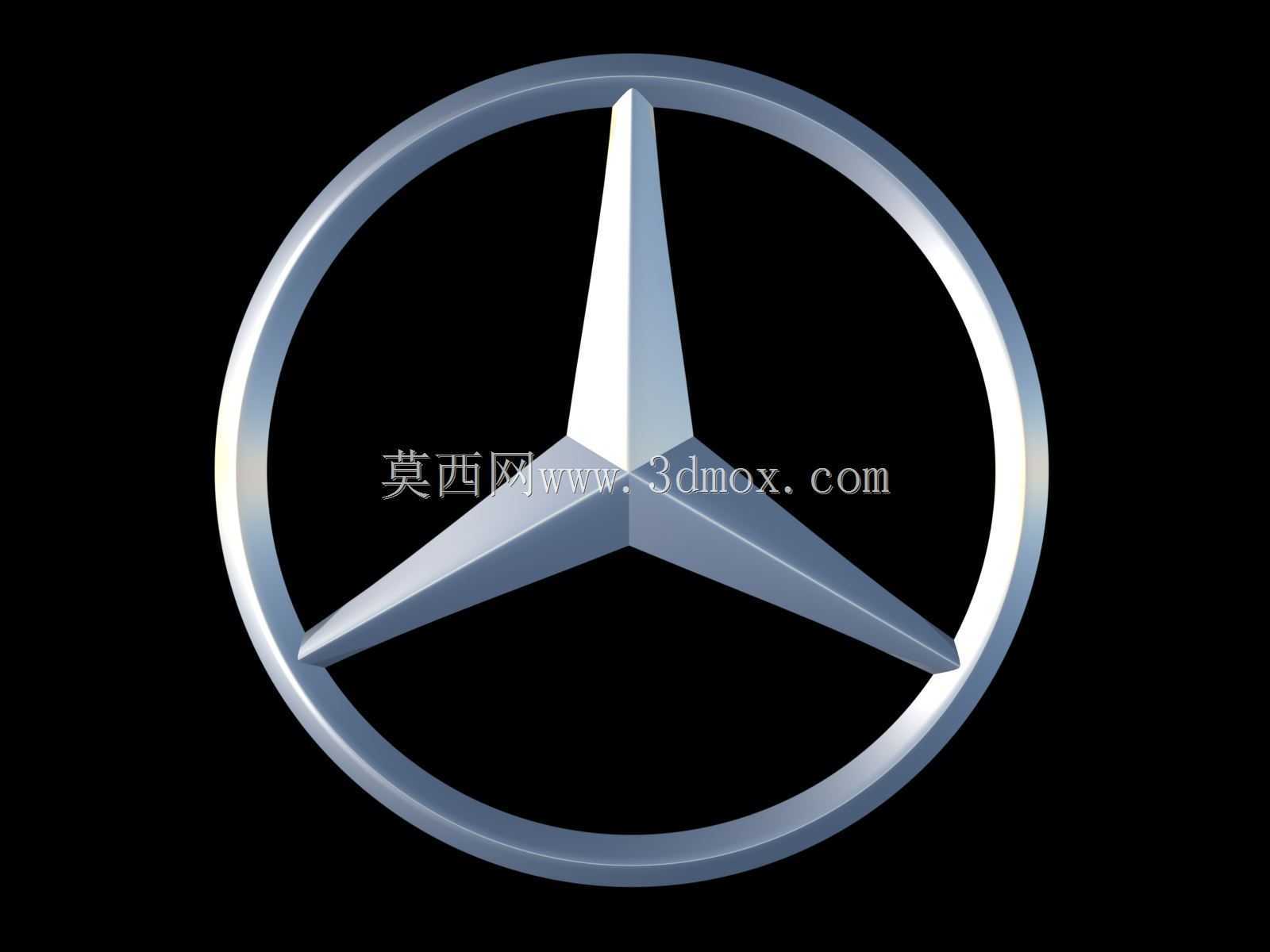

奔驰三叉星车标立体结构设计

　　作为汽车品牌视觉识别系统的核心实体部件，这款三叉星徽标的三维结构设计，需要同时兼顾品牌辨识度、装配适配性与量产工艺可行性，在前期结构梳理阶段，首先要明确其在整车上的两类核心安装场景：一类是布置于车辆前进气格栅中部的主标识位，另一类是布置于尾门、轮毂盖、方向盘中央的辅助标识位，不同安装位的结构边界存在明显差异，不能用统一的结构参数套用所有场景。

　　从外观曲面的构建逻辑来看，三叉星的三个星瓣并非简单的平面拉伸结构，每个星瓣从中心交汇点向外延伸的过程中，存在连续的曲率变化，靠近中心的根部厚度更大，向星尖方向逐步收窄，同时星瓣的两个侧面带有微小的拔模斜度，既满足注塑或者压铸工艺的脱模要求，也能在光线照射下形成均匀的反光带，避免出现平面结构容易产生的反光断层问题。外围的环形边框并非正圆的等截面结构，其截面形状为带圆角的梯形，靠近星瓣一侧的内径边缘做了0.3mm的倒角处理，既可以消除加工过程中产生的锐边，也能避免安装时刮伤安装基座的漆面。

　　在安装结构的设计上，针对格栅安装位的使用场景，徽标背部设计有三个均匀分布的卡扣定位柱，定位柱的中心距严格匹配主流奔驰车型格栅的预留安装孔位，定位柱根部做了加强筋结构，避免车辆行驶过程中振动导致卡扣断裂，卡扣的卡接量控制在1.2mm，既保证安装后的牢固度，也方便售后维修时的无损拆卸。针对尾门粘贴式的安装场景，徽标背部预留了3M胶粘贴的平整基准面，基准面的平面度公差控制在0.1mm以内，保证胶层粘贴后不会出现空隙，避免长期使用后出现脱落或者积水锈蚀的问题。

　　从材质适配的角度，这款结构可以适配两种主流的生产工艺，一种是ABS基材加表面镀铬的工艺，这种工艺成本较低，多用于民用量产车型的外饰标识，结构设计时已经预留了镀铬层的厚度余量，所有配合尺寸都提前扣除了0.05mm的镀层厚度，避免镀层过厚导致卡扣无法正常装入安装孔。另一种是铝合金压铸后抛光拉丝的工艺，多用于高端车型的定制化标识，结构上针对压铸工艺的特点，将所有壁厚控制在2.5mm到3mm之间，避免壁厚差异过大导致压铸过程中出现缩孔、冷隔等缺陷，星瓣与外环的连接位置做了圆弧过渡，减少压铸时的应力集中，提升零件的结构强度。

　　在实际的建模过程中，需要重点控制三个星瓣的角度公差，三个星瓣之间的夹角必须严格保持120度，角度公差控制在±0.1度以内，否则会出现视觉上的歪斜感，影响品牌标识的严谨性。星尖位置的圆角不能过大，否则会削弱三叉星的锐利视觉感受，也不能过小，否则加工过程中容易出现崩缺，最终将星尖的圆角半径设定为0.2mm，兼顾视觉效果与工艺可行性。外环的外圆直径根据不同安装位做了分级设计，格栅主标识位的外圆直径为180mm，尾门标识的外圆直径为90mm，轮毂盖标识的外圆直径为55mm，不同尺寸的徽标保持完全一致的曲面比例，不会因为尺寸缩放出现视觉变形。

　　从实际使用的性能要求来看，外饰安装的徽标需要满足-40℃到85℃的环境温度使用要求，结构上避免出现积水的死角，外环与星瓣之间的镂空位置做了微小的倾斜角度，雨天行驶时积水可以顺着倾斜面自然排出，不会在徽标表面残留水渍形成水垢。同时徽标的表面结构设计考虑了风阻影响，星瓣的迎风面做了微小的弧面过渡，不会在高速行驶时产生额外的风噪，也不会因为气流冲击产生共振异响。针对洗车场景的高压水枪冲击，卡扣的卡接力经过测算，可以承受8MPa的高压水流正面冲击，不会出现脱落或者移位的问题。

　　在装配验证环节，这款结构的安装定位基准选择徽标的背部平面，安装时只需要将三个卡扣对准安装孔位按压到位即可，不需要额外的调整工序，装配工时可以控制在10秒以内，符合整车生产线的装配节拍要求。针对售后更换的场景，卡扣的结构设计允许使用专用的塑料撬板从徽标边缘均匀施力即可拆卸，不会损伤格栅或者尾门的漆面，降低售后维修的成本。
