镂空金属运动腕表结构设计方案

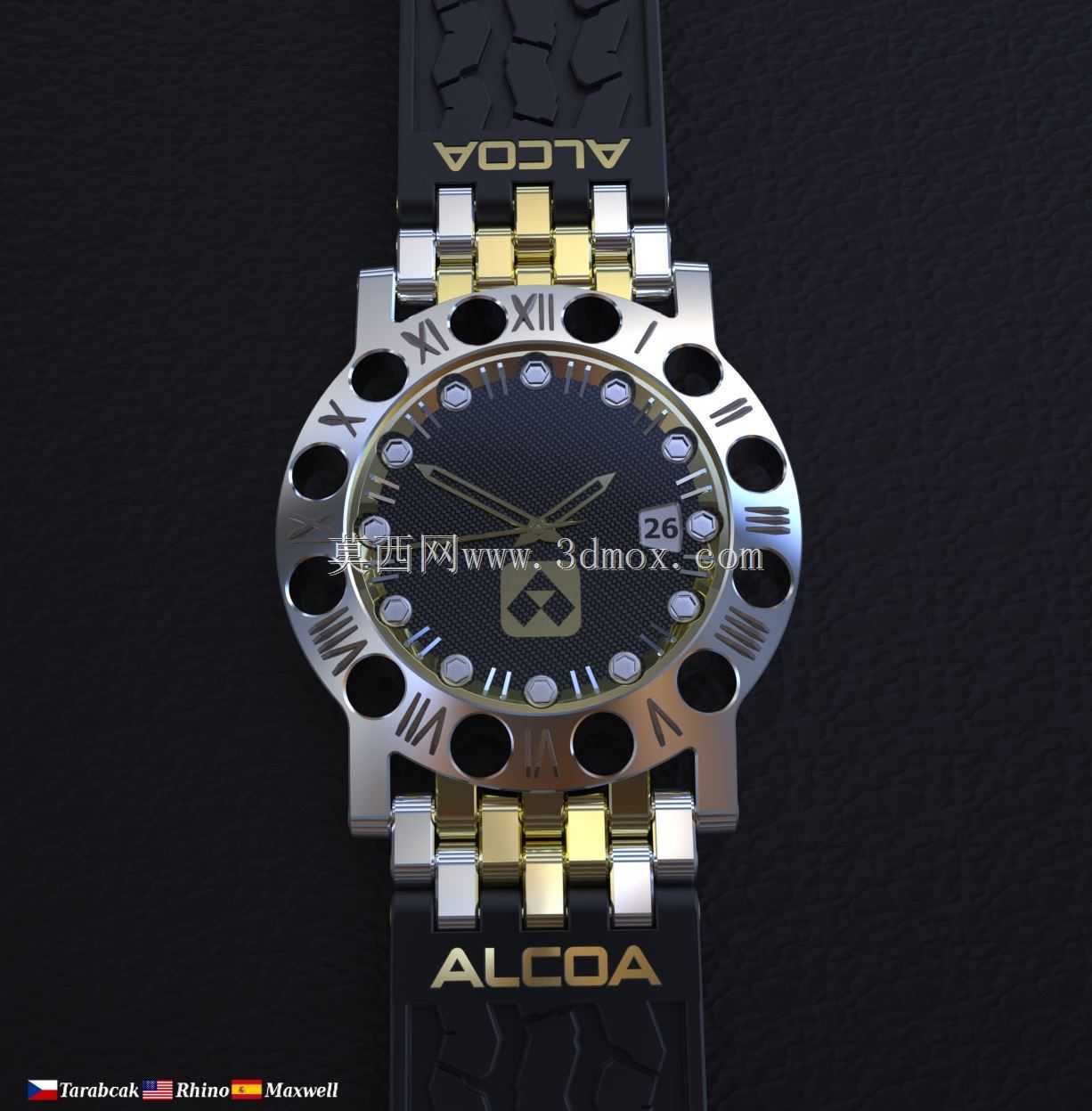

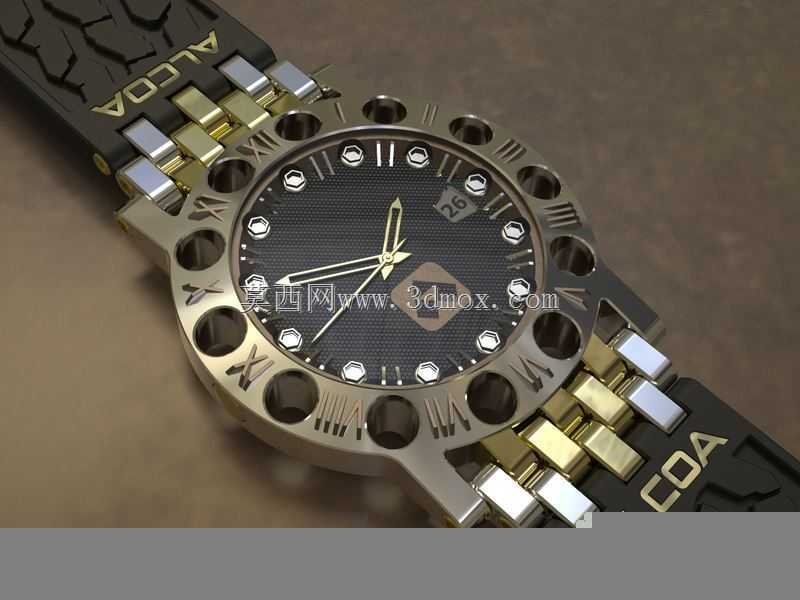

　　日常做消费类精密结构件建模时，这类运动风格腕表的结构落地，首先要考虑佩戴场景的实际适配——面向户外、日常通勤多场景使用的表款，首先要平衡视觉冲击力与佩戴舒适度，不能为了造型牺牲长期佩戴的贴合度。先从表圈的镂空结构说起，表圈上均匀分布的圆形通孔，并非单纯装饰作用，一方面是降低整表重量，金属材质本身密度较高，整表如果做实心结构，佩戴时的坠感会非常明显，通过等距排布的通孔去除冗余材料，能让整表重量控制在舒适佩戴的区间内；另一方面这些通孔也能在表圈与表壳之间形成空气流通通道，夏季佩戴时减少腕部闷汗的问题，同时罗马数字时标嵌入在镂空孔之间的金属筋位上，要保证筋位的最小厚度不低于1.2mm，避免日常磕碰出现变形、掉标的问题。

　　表壳的金属部分采用双色搭配，亮面抛光的钢质基材与镀金装饰件形成视觉层次，这里要注意不同材质拼接的公差控制，镀金装饰条是嵌入在钢质壳身的卡槽内，卡槽的配合公差要控制在0.02mm以内，既不能过松导致装饰件脱落，也不能过紧造成装配时壳身应力变形。表盘部分的设计，时标采用镶嵌式的夜光圆点，点位要和表圈的罗马数字时标严格对齐，同轴度误差不能超过0.05mm，否则读时会出现视觉偏差；日期窗口设置在3点位，窗口的边缘要做0.1mm的倒角处理，避免边缘割手，同时日期字盘的转动间隙要预留0.15mm，防止低温环境下部件收缩出现卡滞。表镜采用蓝宝石材质，和表壳的配合处要预留防水胶圈的安装槽，槽深0.8mm，胶圈压缩量控制在30%，

　　满足日常防水的使用需求。表带部分采用橡胶与金属拼接的结构，和表耳连接的金属节采用快拆生耳结构，生耳的伸缩行程要达到1.5mm，方便用户自行更换表带；橡胶带部分表面做防滑纹理，内侧做导汗槽，和金属节的连接采用销轴固定，销轴的两端要做铆点处理，防止日常佩戴过程中销轴窜出。表冠设置在3点位外侧，表面做防滑滚花，滚花的齿距0.3mm，方便佩戴者拧动调校时间，表冠和表壳之间同样设置防水胶圈，拉拔调校的档位要清晰，档位间隙控制在0.1mm，避免出现档位模糊的问题。从安装边界来看，整表的表壳直径控制在44mm，厚度12mm，适配150-200mm腕围的用户，表耳的间距是22mm，可适配同尺寸的第三方替换表带；金属部件的所有外露边缘都做R0.

　　2mm的圆角处理，避免锐边划伤皮肤，同时所有拼接缝的错位量不能超过0.03mm，保证外观的精致度。建模过程中要注意内部机芯的容纳空间，表壳内部的机芯仓尺寸要匹配通用的ETA机芯安装位，仓壁和机芯之间预留0.3mm的防震圈安装空间，防震圈采用硅胶材质，能缓冲日常佩戴时的磕碰冲击，避免机芯部件受震走时不准。表底采用密底设计，通过4颗螺丝固定在表壳背面，螺丝采用一字槽结构，槽深0.5mm，装配时的扭力控制在1.2N·m，避免扭力过大滑牙或者扭力过小导致底盖松动进水。
