手动式波顿管切管工装结构设计

　　在仪表管路布设、小型液压管路装配、实验室气路改造这类现场施工场景里，波顿管的定长裁切一直是容易被忽略但影响最终装配质量的工序。不少施工人员习惯用斜口钳或者普通剪刀直接剪管，剪出来的管口要么是斜口，要么边缘带着挤压变形的飞边，后续插装接头的时候要么插不到位，要么密封面压合不严，试压的时候容易出现渗漏，返工率一直居高不下。这款手动切管工装就是针对这类小口径波顿管的裁切需求设计的，核心目标就是让操作人员不需要复杂培训，就能切出端面平整、无挤压变形的方形管端，从源头减少管路装配的渗漏隐患。

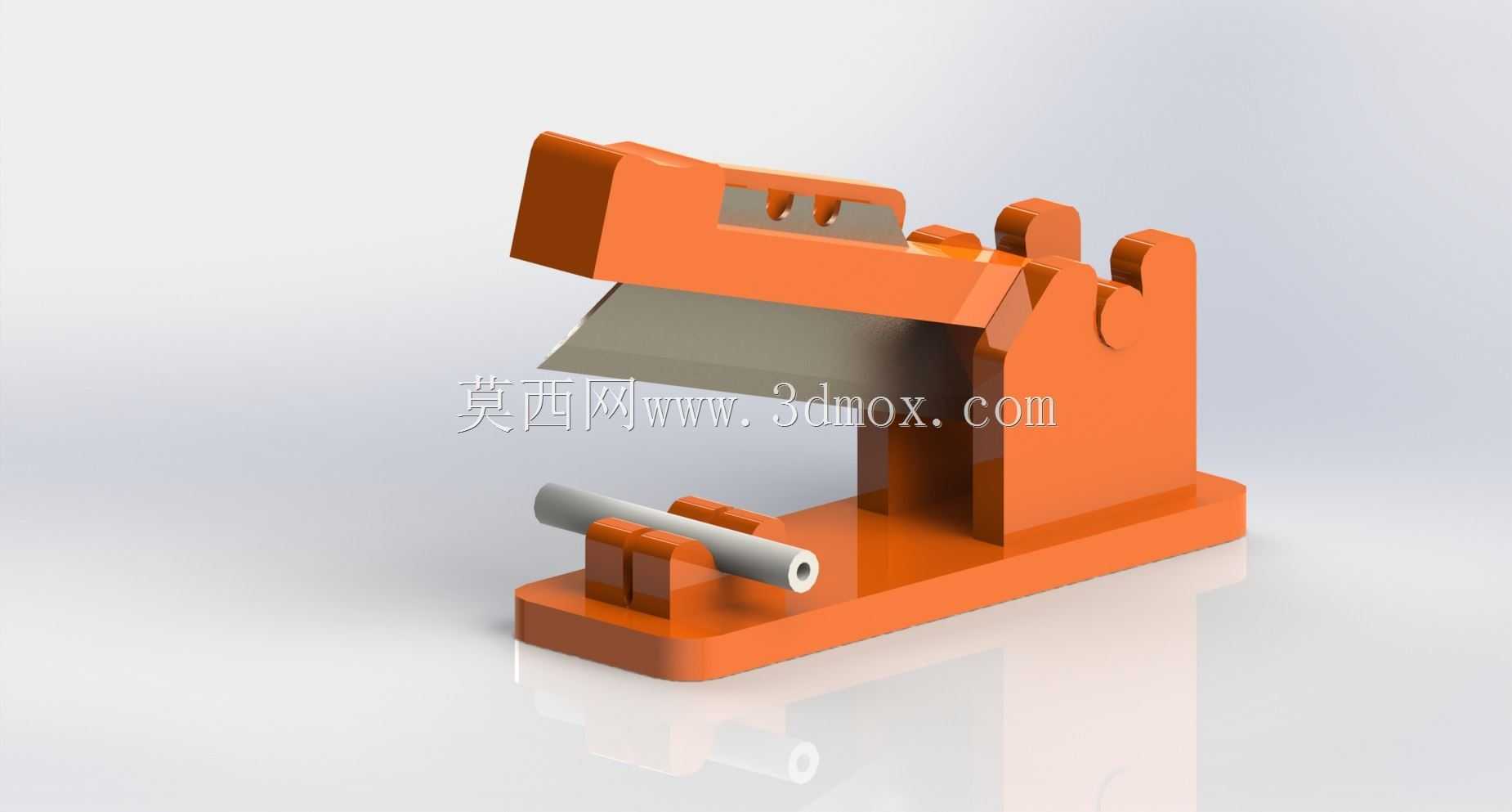

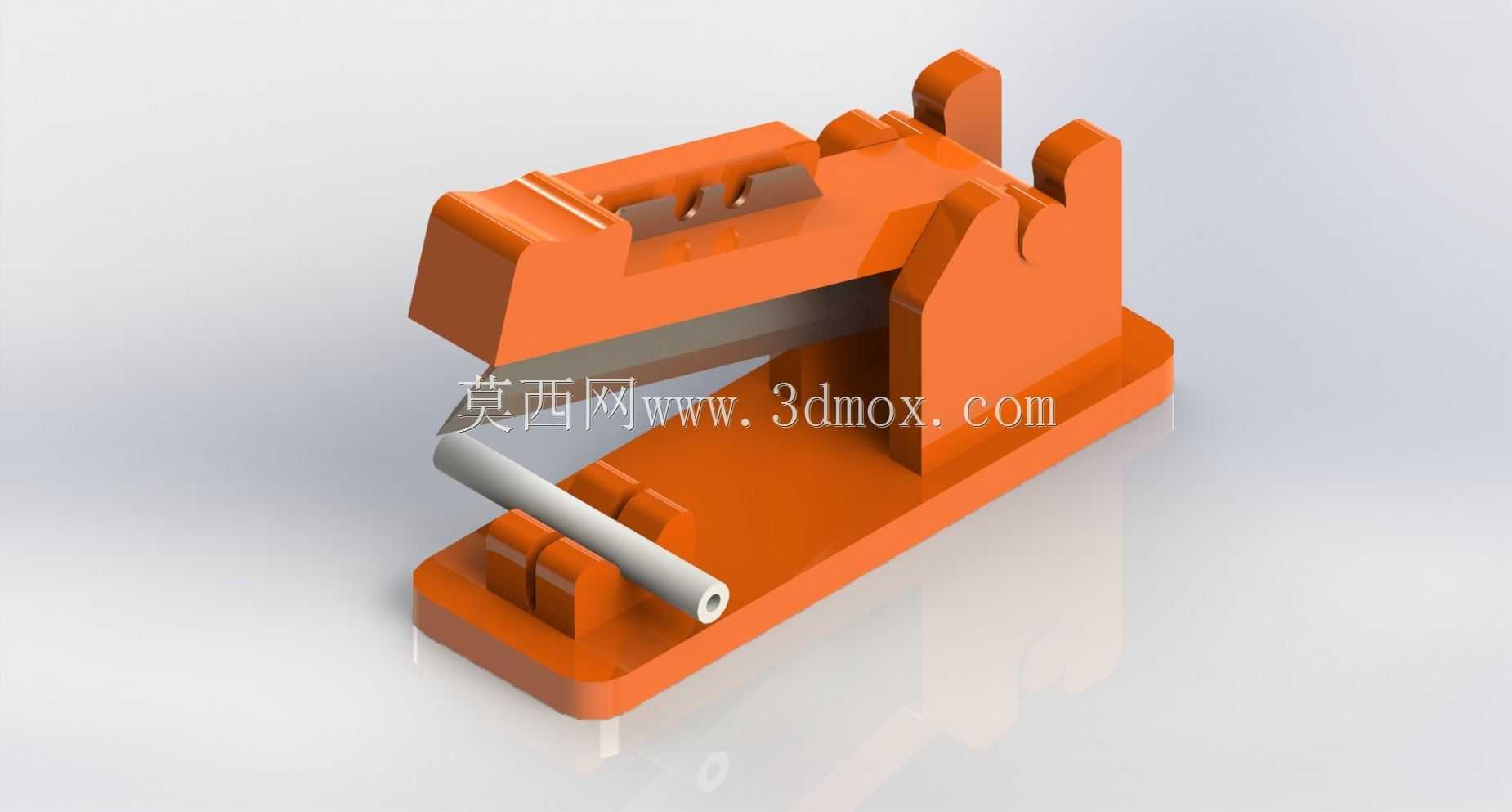

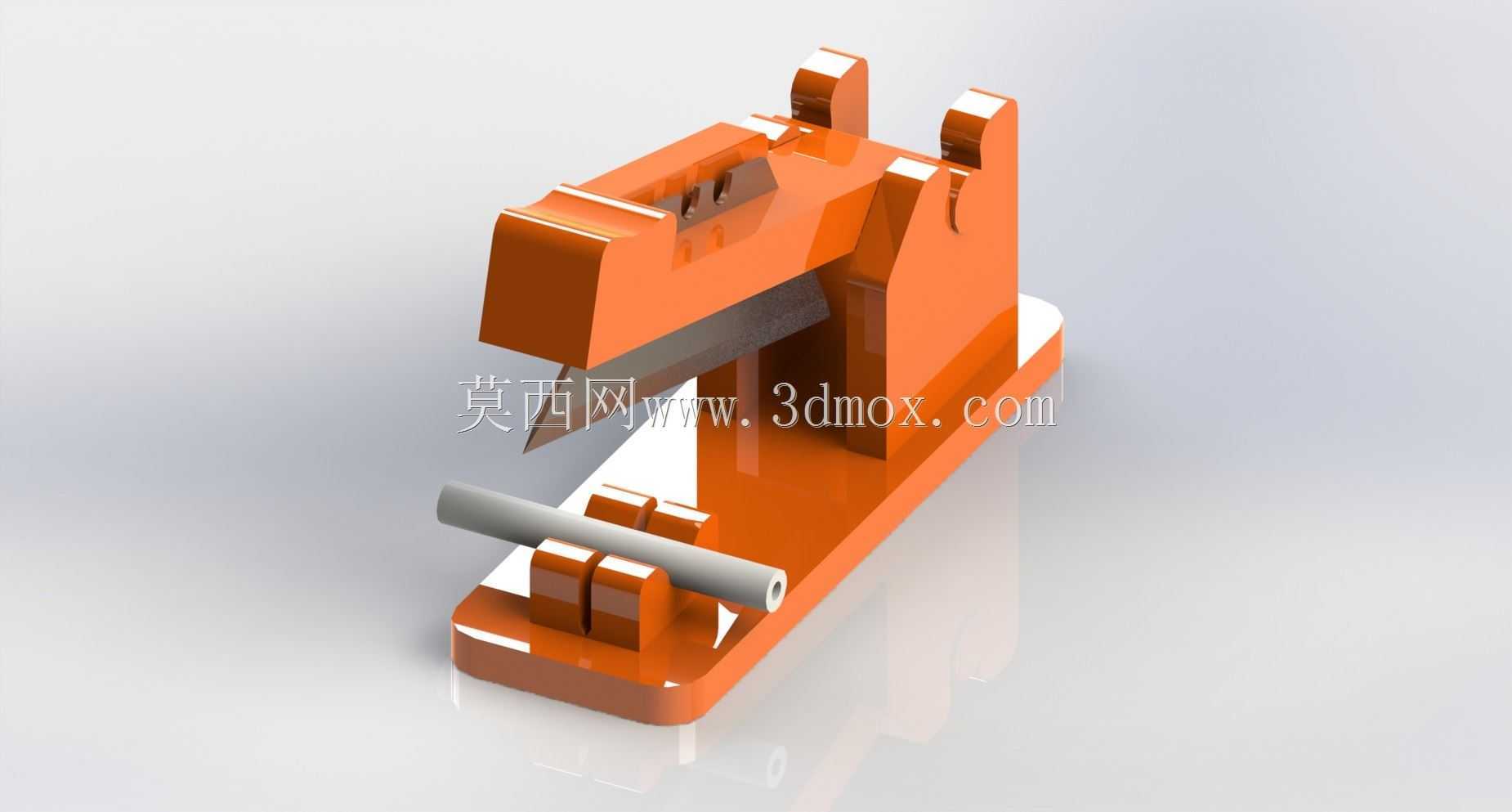

　　从结构布局来看，整个工装采用一体式基座设计，所有功能部件都集成在一块L型的橙色工程塑料基座上，不需要额外的安装固定，放在操作台上就能直接使用，非常适合流动施工、工位零散的装配场景。基座底部做了平整的支撑面，裁切过程中不会出现晃动，操作人员一只手扶住基座，另一只手按压切刀手柄就能完成操作，单人即可完成全部裁切动作，不需要额外的辅助人员。

　　裁切执行部分采用了标准实用刀片作为切削刃，没有定制特殊规格的刀片，主要是考虑到现场使用的耗材替换便利性，刀片磨损之后不需要找特殊供应商采购，普通的美工 utility 刀片就能替换，大幅降低了后期的使用维护成本。刀片的安装角度做了专门的优化，采用斜向剪切的角度设计，裁切的时候刀刃是从管材的一侧逐步切入到另一侧，而不是垂直向下挤压切断，这样就能避免波顿管管壁被挤压变形，切出来的管口端面和管材轴线保持垂直，也就是常说的方形端部，后续套入接头卡套的时候，管端能和卡套密封面完全贴合，不需要二次打磨修平。

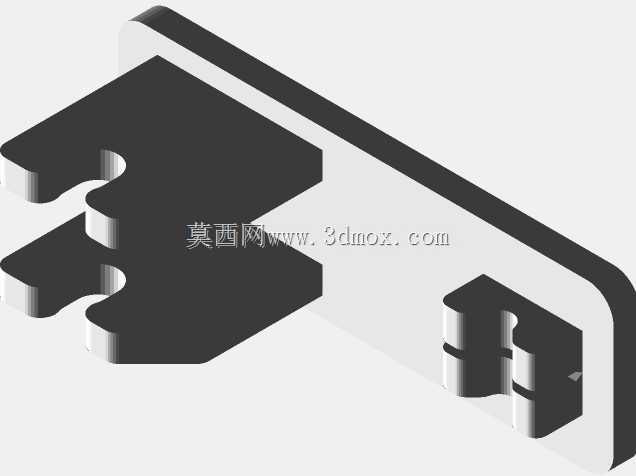

　　管材定位机构是这款工装设计的核心细节，基座上设置了两个带V型槽的支撑块，刚好能把待裁切的波顿管托住，V型槽的尺寸适配常规小口径波顿管的外径范围，管材放进去之后不会出现径向转动或者上下窜动，裁切的时候管材位置保持固定，不会因为刀刃的切削力出现偏移，保证裁切长度的一致性。支撑块和刀刃之间的间隙做了严格控制，刚好留出刀刃下行的空间，不会因为间隙过大导致管材在裁切时出现悬臂变形，也不会因为间隙过小刮擦刀刃影响使用寿命。

　　操作端的压杆做了加长的力臂设计，操作人员只需要施加很小的下压力就能完成裁切，哪怕是壁厚稍大的波顿管，也不需要用很大的力气，长时间操作也不容易出现手部疲劳。压杆和基座之间采用简单的销轴铰接结构，没有复杂的传动部件，日常使用基本不需要做特殊的维护，哪怕是在有少量粉尘、油污的施工现场，也不会出现卡滞的问题，可靠性远高于带复杂齿轮、弹簧结构的裁切工具。

　　从安装边界和外形尺寸来看，整个工装的长宽尺寸控制在单手可持的范围内，重量较轻，操作人员可以把它放在工具包里随身携带，不需要占用专门的设备存放空间，不管是在车间固定工位，还是在外出安装的现场，都能随时拿出来使用。和电动切管工具相比，它不需要电源气源，没有转动部件带来的安全隐患，哪怕是没有经过专门设备操作培训的装配人员，也能快速上手使用，不会出现操作安全问题。

　　在实际使用逻辑上，这款工装没有设置复杂的调节机构，不需要根据管材壁厚调整刀片间隙，也不需要做复杂的对位操作，只需要把波顿管插入两个支撑块的V型槽里，推到需要的裁切长度位置，一只手扶住管材，另一只手压下手柄就能完成裁切，整个操作过程不超过两秒，裁切效率远高于手工锯切或者剪刀裁切，而且裁切质量的一致性非常好，不会因为操作人员的熟练程度不同出现管口质量参差不齐的问题。

　　针对波顿管这类薄壁柔性管材的裁切特性，这款工装的刀刃下方没有设置硬质的承托块，而是留出了微小的悬空间隙，避免刀刃裁切到管材之后直接磕碰到硬质基座导致刀刃崩口，同时也能让管材在被裁切的最后阶段保持稳定，不会因为刀刃的冲击力出现管口撕裂的问题。整个结构没有多余的装饰性设计，所有的造型都是为了实现功能服务，基座的橙色配色一方面是为了在工具堆里容易识别，另一方面也能在施工过程中起到安全警示的作用，避免操作人员不小心碰到刀刃部位受伤。
