交错扭叶环形金属立体艺术摆件结构

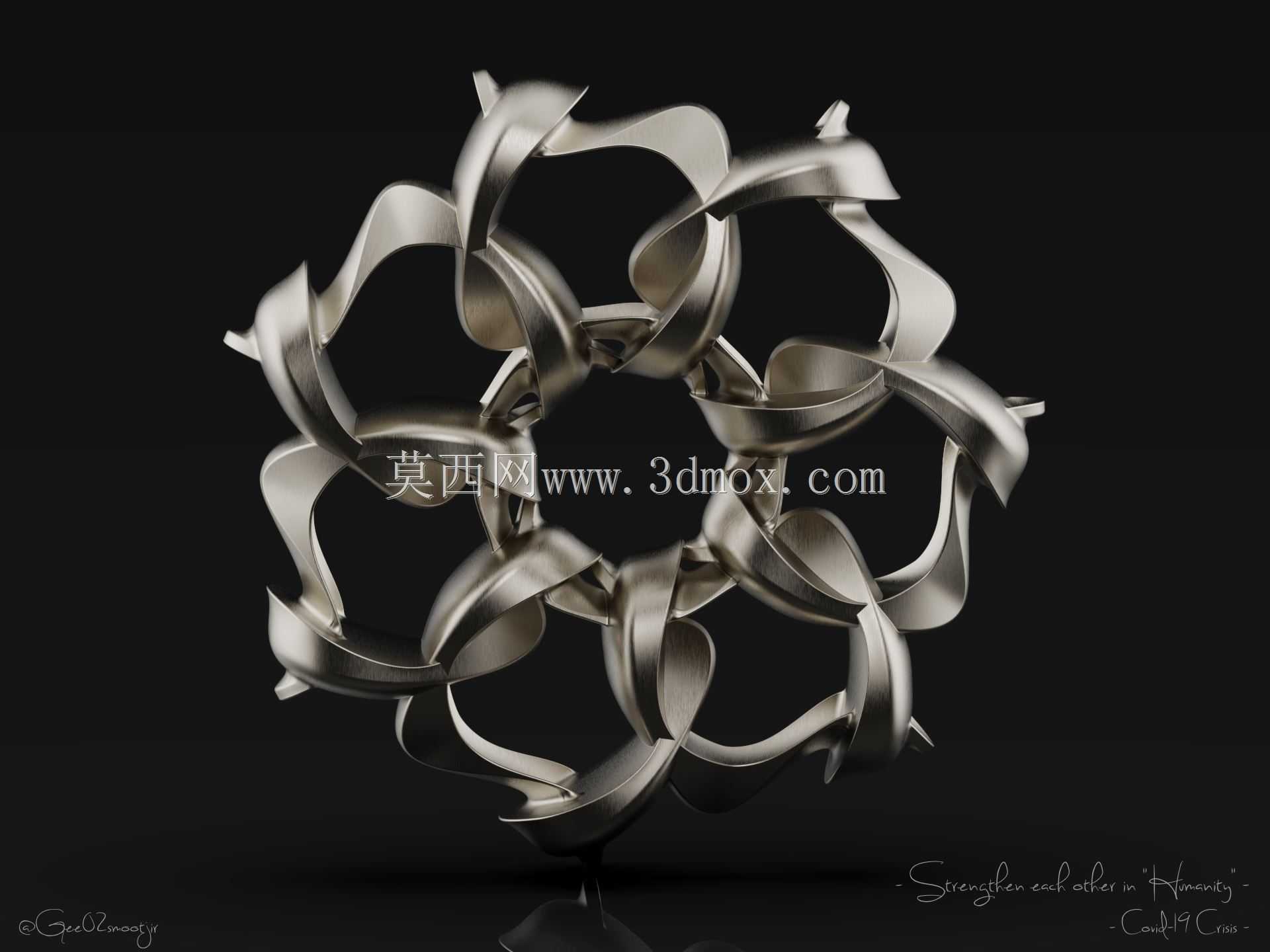

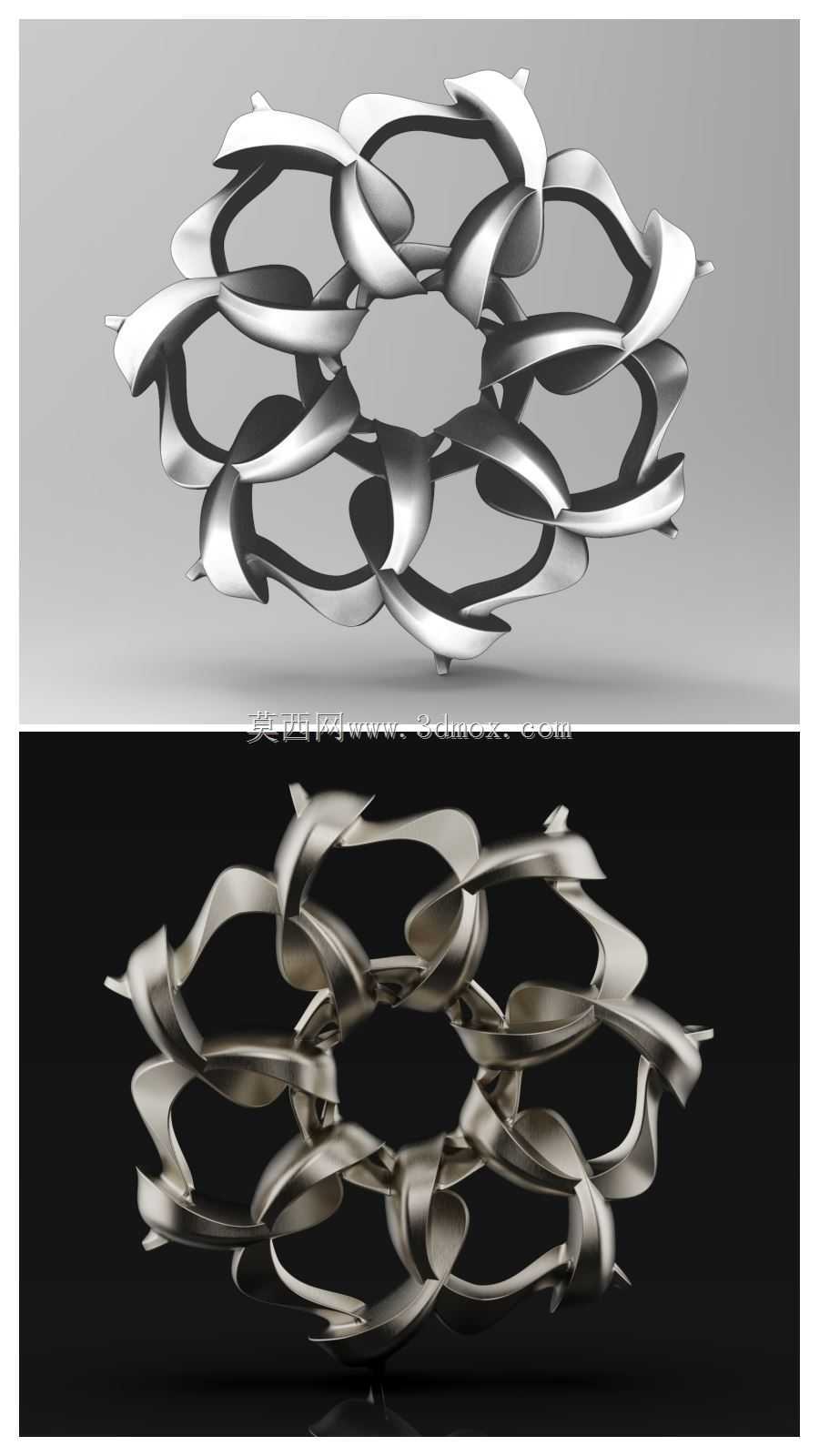

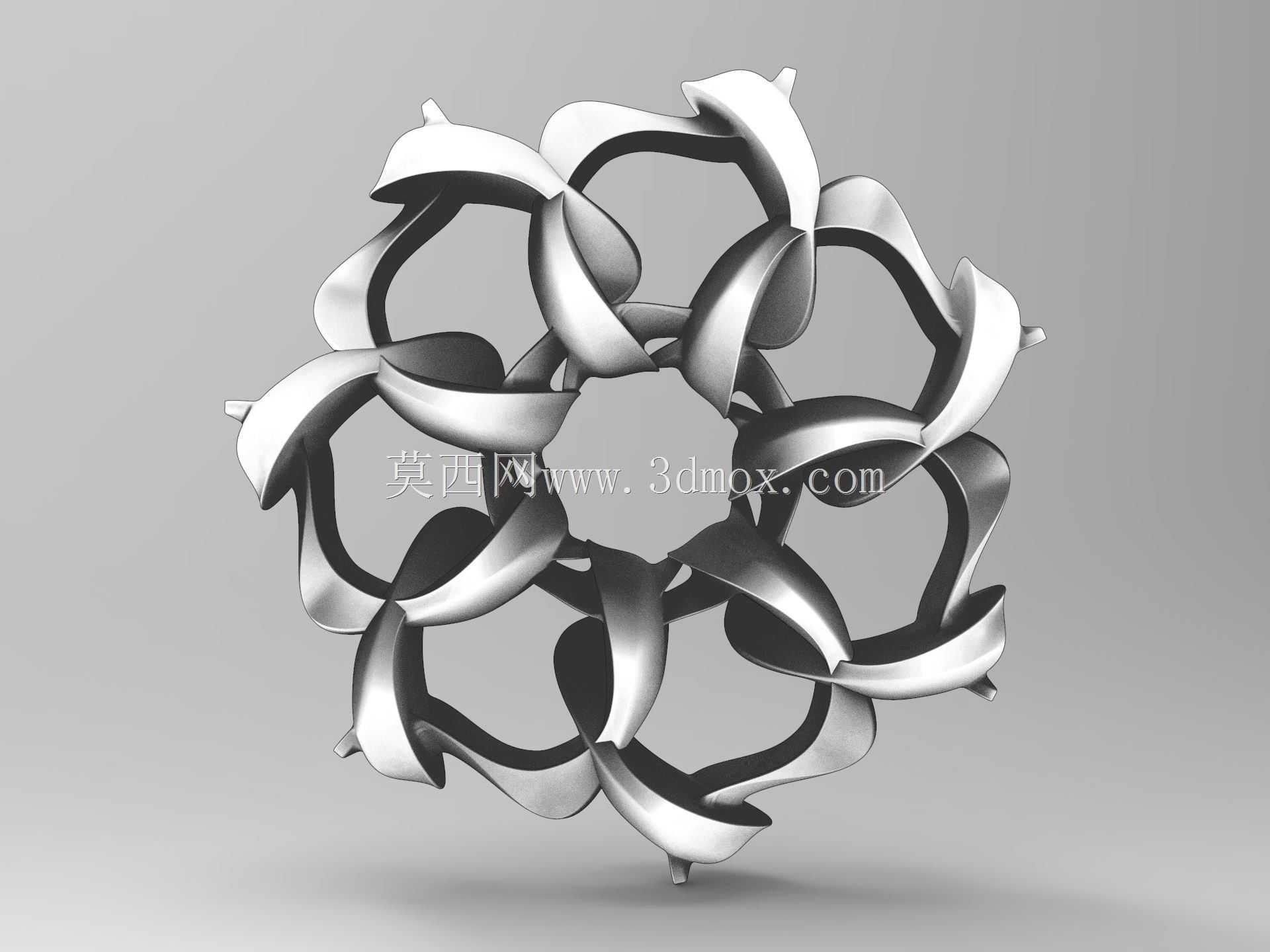

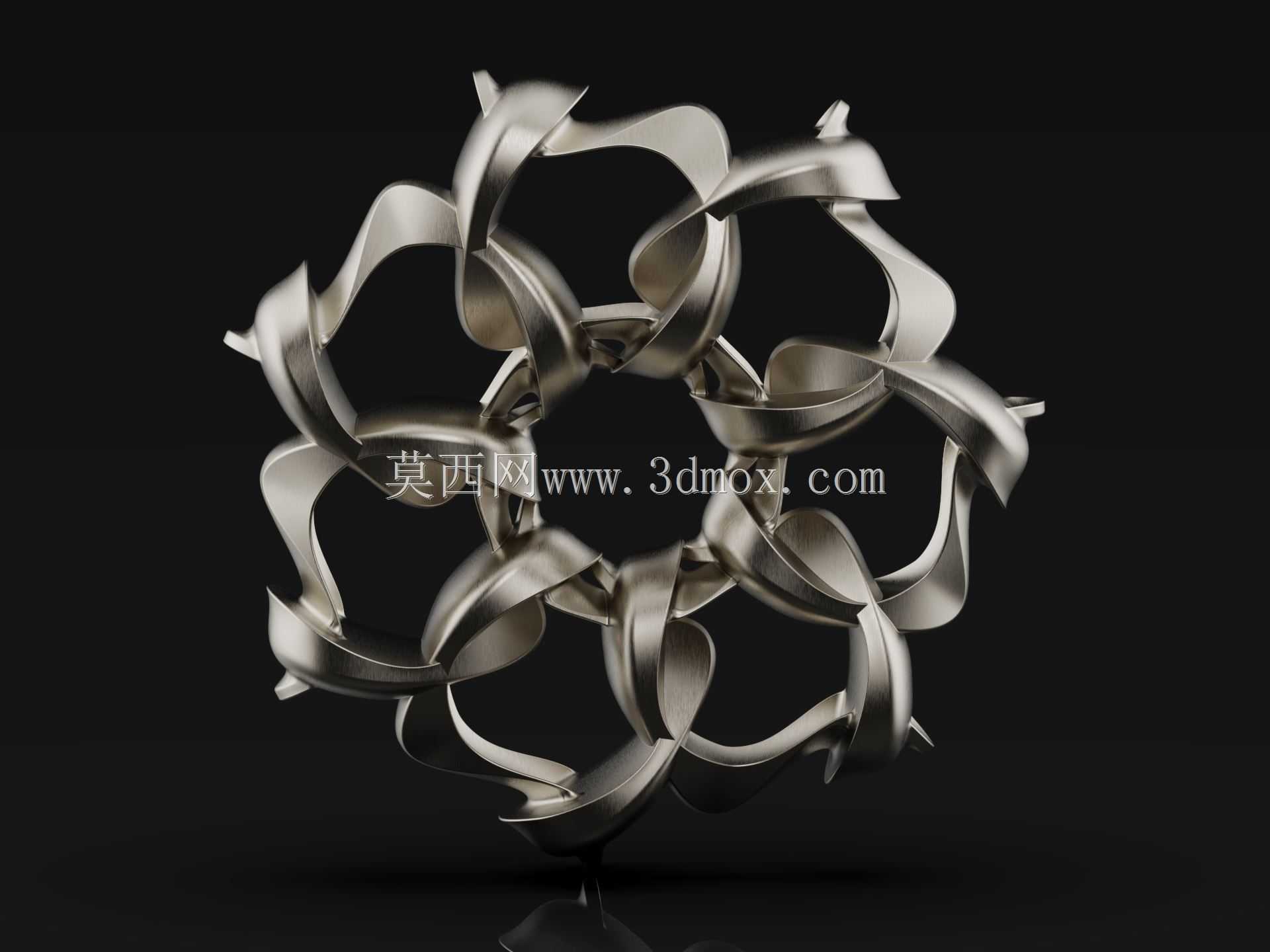

　　该环形交错扭叶构件的曲面设计，最初是从流体导流结构的叶片形态演化而来，最初的应用场景是在静态展示类的工业艺术装置中，作为空间视觉核心承载结构，后续也可适配到小型流体设备的导流端、文创类金属摆件的主体结构，甚至是特种灯具的散热导流外罩场景中。从实际功能来看，当作为静态展示构件时，其交错的曲面结构可以在不同光线角度下形成连续变化的光影层次，不需要额外做表面肌理处理就能依靠曲面曲率变化呈现金属质感；当适配到流体导流场景时，每一片扭叶的扭转角度经过曲率连续校验，流体经过叶片间隙时不会产生明显的紊流区，叶片边缘做了R0.8的圆角过渡，既避免了尖锐边的加工应力集中，也能减少流体经过时的边界层分离效应。

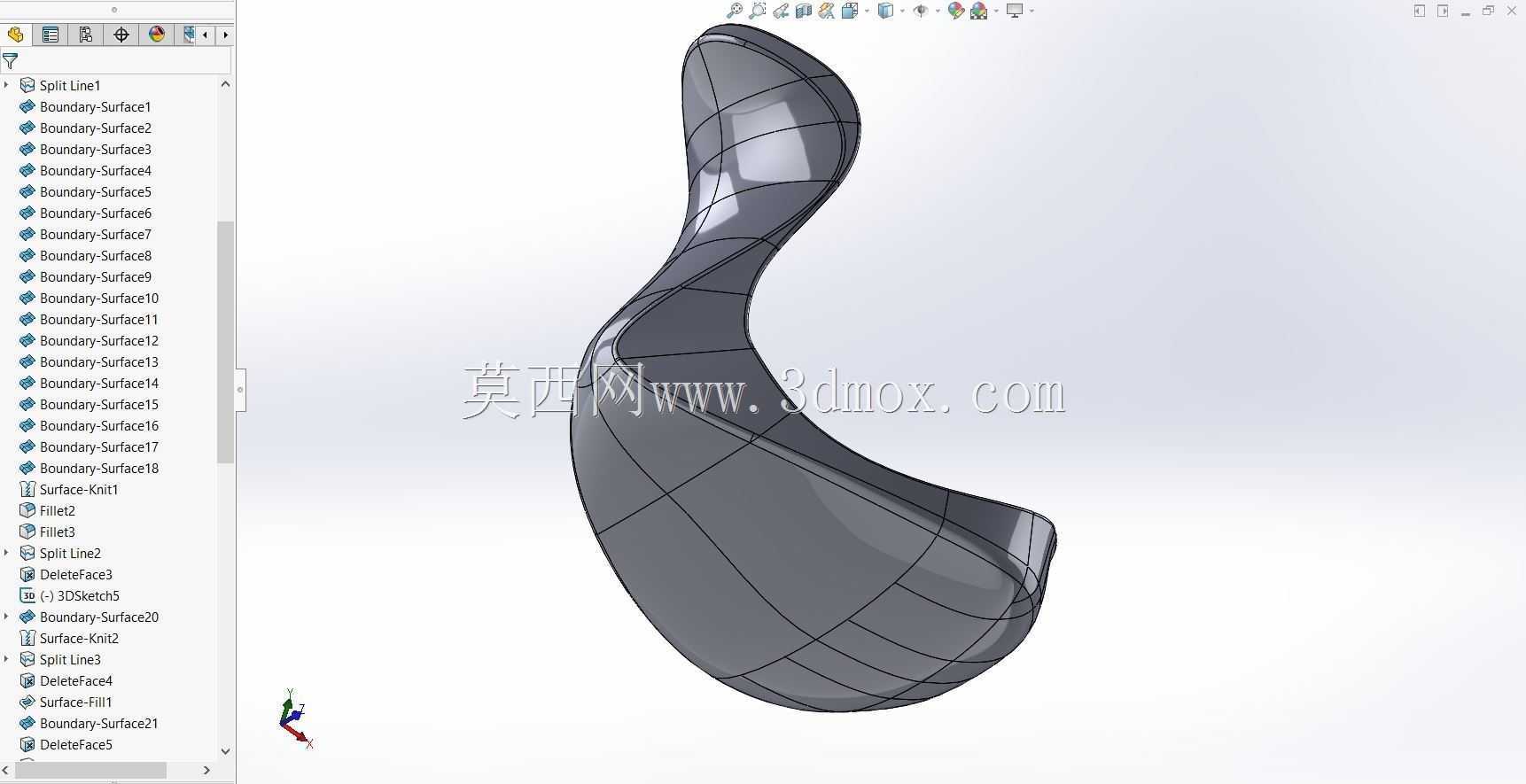

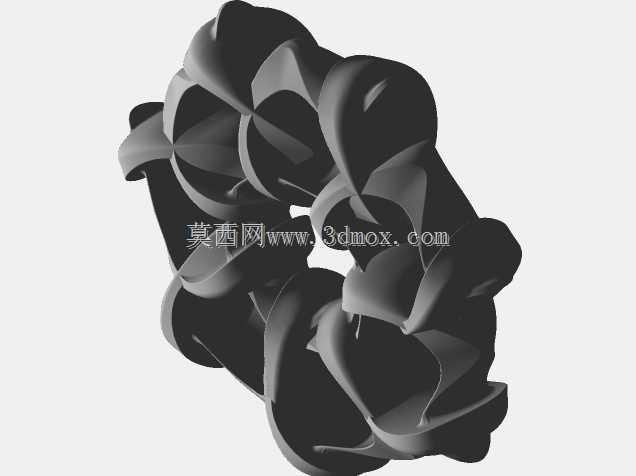

　　设计过程中没有采用常规的环形阵列后统一扭转的思路，而是先绘制单叶的空间引导线，引导线从内环基准面出发，沿着环形路径做120度的空间扭转，同时控制叶片截面从根部到外缘的厚度渐变，根部厚度为3.2mm，保证与内环连接位置的结构强度，外缘厚度收窄到1.2mm，减轻整体重量的同时让叶片边缘的光影过渡更自然。每一片叶片和相邻叶片的间隙控制在5mm，既保证了整体结构的通透感，也避免了间隙过小导致的加工清根难度，相邻叶片在空间上没有实际接触，所有连接点都集中在内环的基准环带上，内环的内径为120mm，这个尺寸是预留的安装接口尺寸，可以适配标准的M8螺栓连接的安装底座，不需要额外做转接结构。整体构件的最大外轮廓直径为280mm，轴向厚度为65mm，

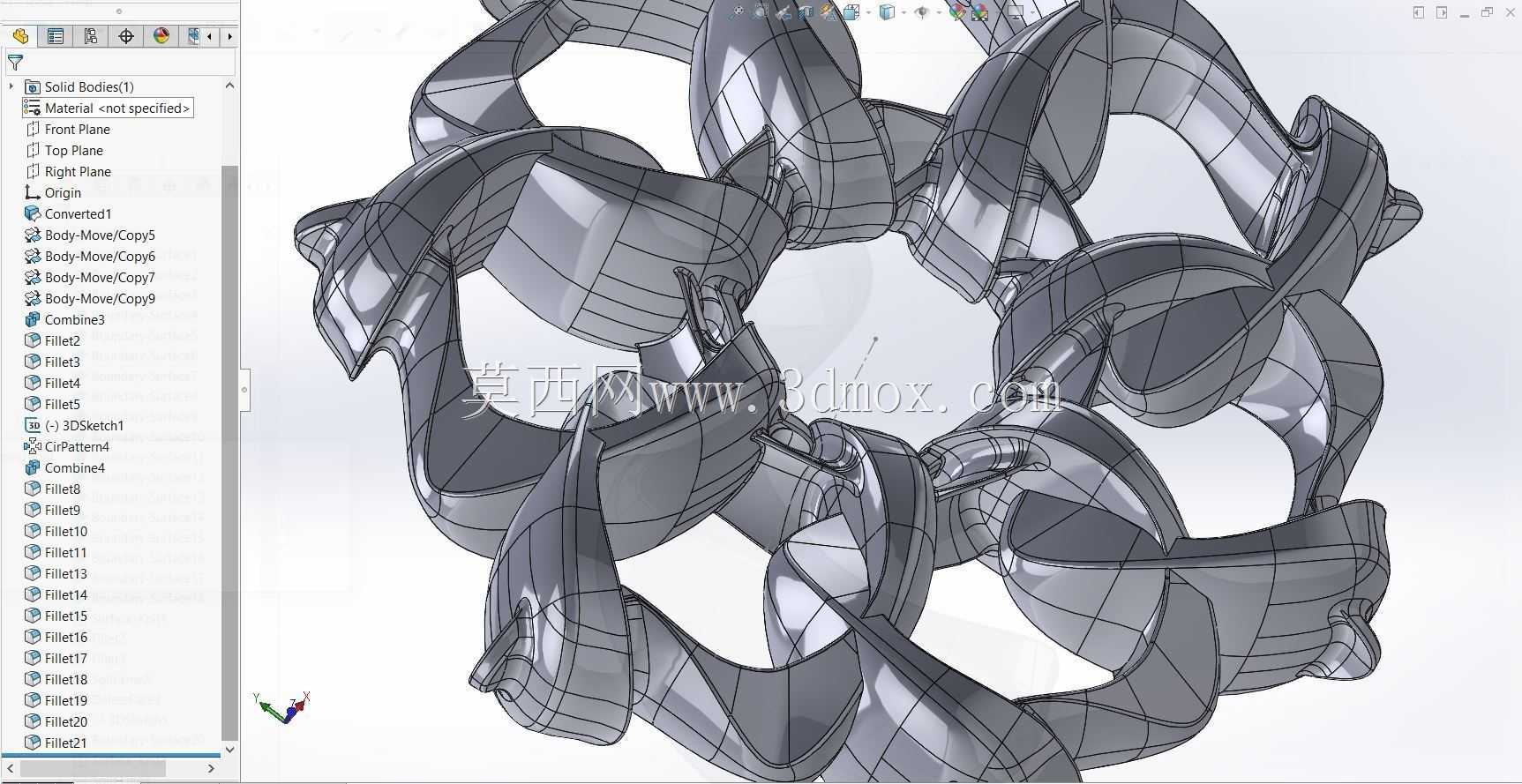

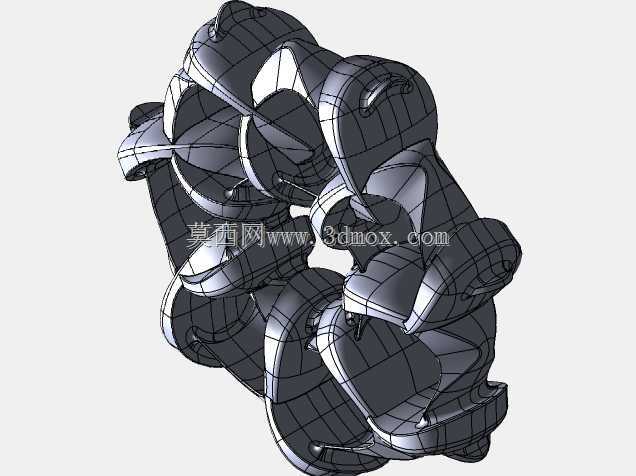

　　安装时的底部支撑点设置在最下方三片叶片的外缘位置，三个支撑点形成的支撑圆直径为220mm，保证放置时的重心稳定，不会出现侧倾问题。曲面建模过程中所有的面都做了G2连续校验，没有出现曲面褶皱或者曲率突变的位置，不管是采用金属3D打印直接成型，还是采用五轴铣削加工后抛光，都能保证表面的顺滑度，不需要后续大量的手工打磨修型。如果作为设备外罩使用时，叶片之间的间隙可以保证空气的流通效率，经测算通风率达到42%，完全满足小型发热设备的自然散热需求，同时交错的叶片结构可以从外部直视角度遮挡内部的元器件，兼顾散热和视觉遮挡的双重作用。在结构强度校核方面，按照6061铝合金材质做静力学仿真，整体构件在承受100N的轴向压力时，最大变形量为0.

　　12mm，最大应力出现在叶片根部位置，数值为38MPa，远低于6061铝合金的屈服强度，日常摆放或者作为设备外罩使用时不会出现结构变形问题。叶片的扭转角度经过多轮调整，最终确定的扭转角度可以让观察者在距离构件1.5米的位置，从任意水平角度观察都能看到至少三片完整的叶片曲面，不会出现局部视角下结构显得稀疏或者拥挤的问题，整体的环形对称结构也保证了各个视角下的视觉均衡性。加工工艺层面，如果采用铸造工艺生产，所有叶片的拔模角度控制在1.5度以上，不需要做活块结构就能顺利脱模，适合小批量的文创产品生产；如果采用钣金成型工艺，单叶的曲面展开后没有出现拉伸率超过15%的区域，可以通过冲压成型后再组焊到内环基准带上，进一步降低量产成本。安装边界方面，底部的三个支撑点都做了小平面的沉台设计，沉台深度为0.5mm，可以粘贴防滑胶垫，放置在光滑台面时不会出现滑移，同时沉台结构也避免了叶片外缘直接和接触面摩擦，防止表面镀层被刮花。
