轻量化镂空式车辆后摇臂结构设计

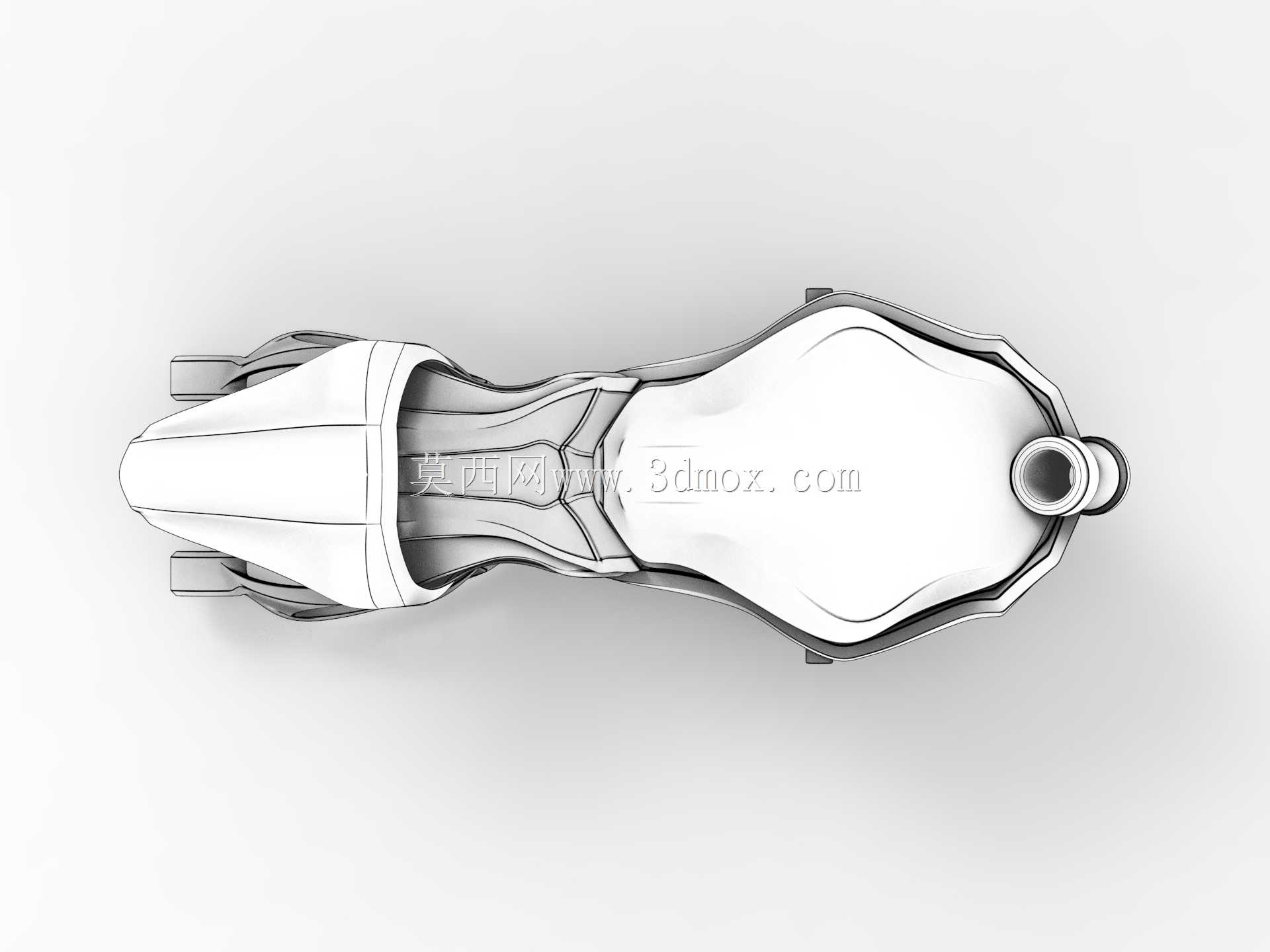

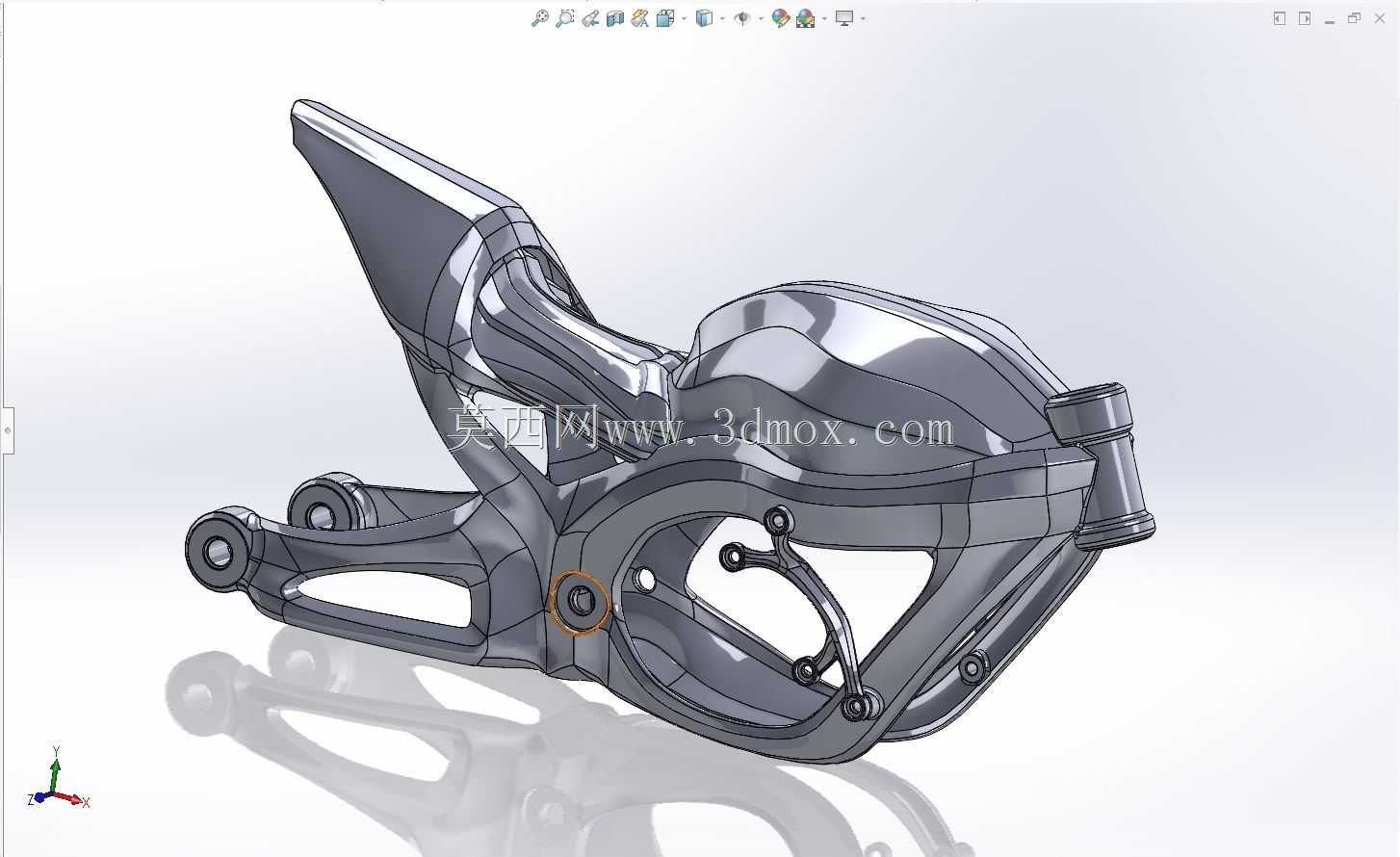

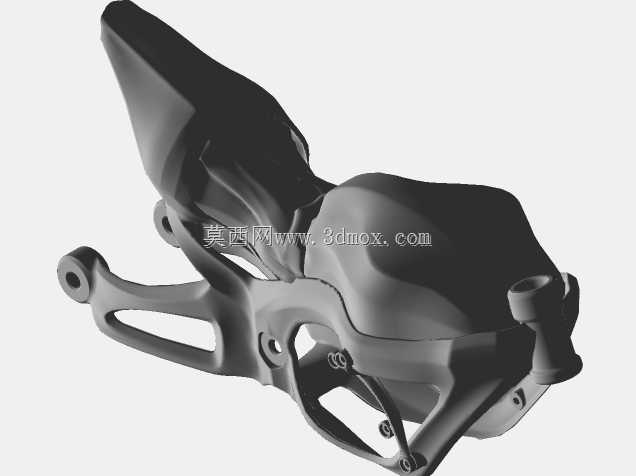

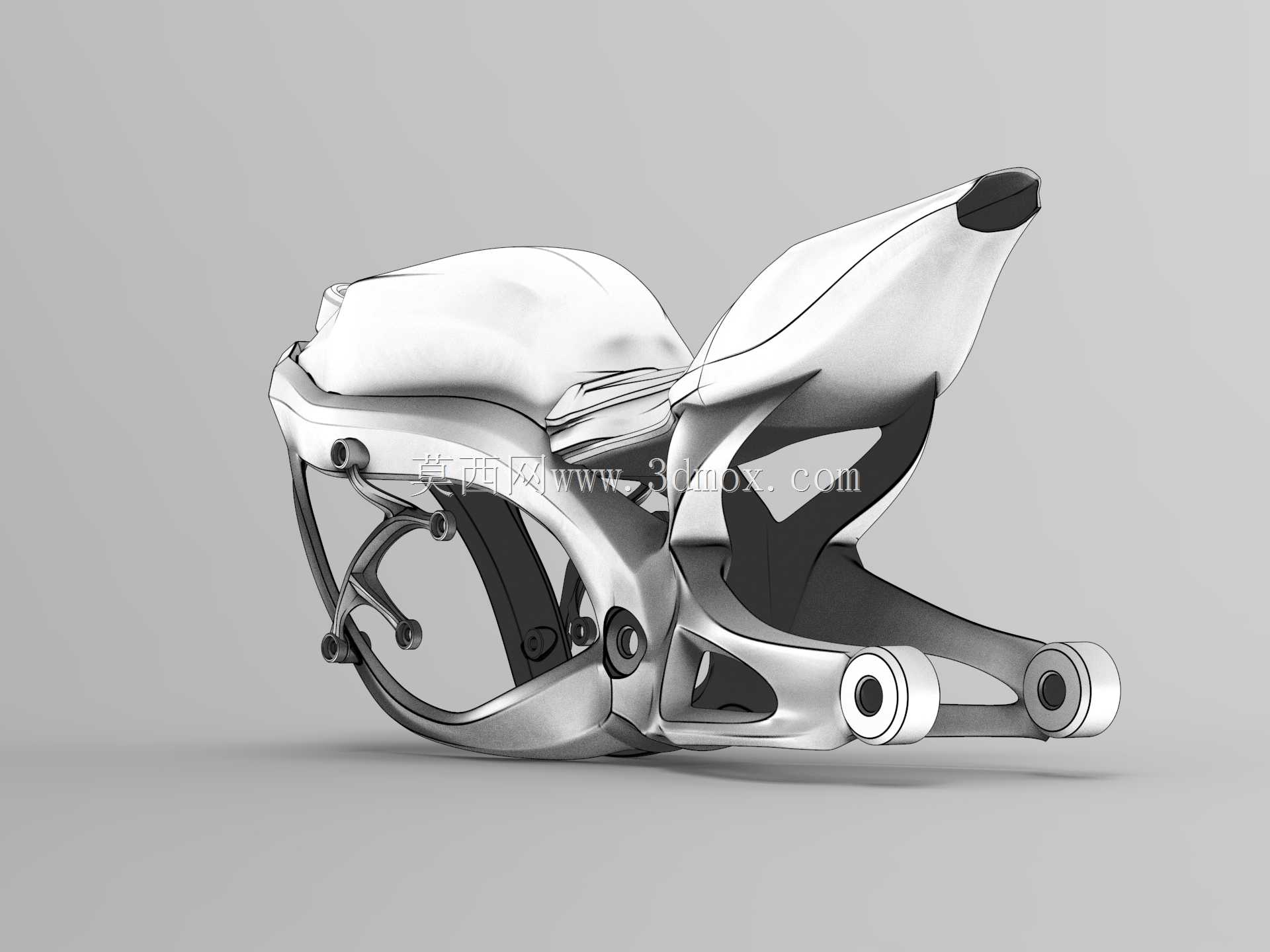

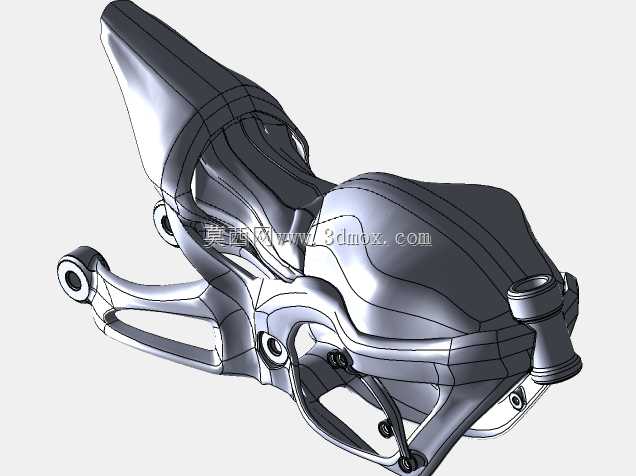

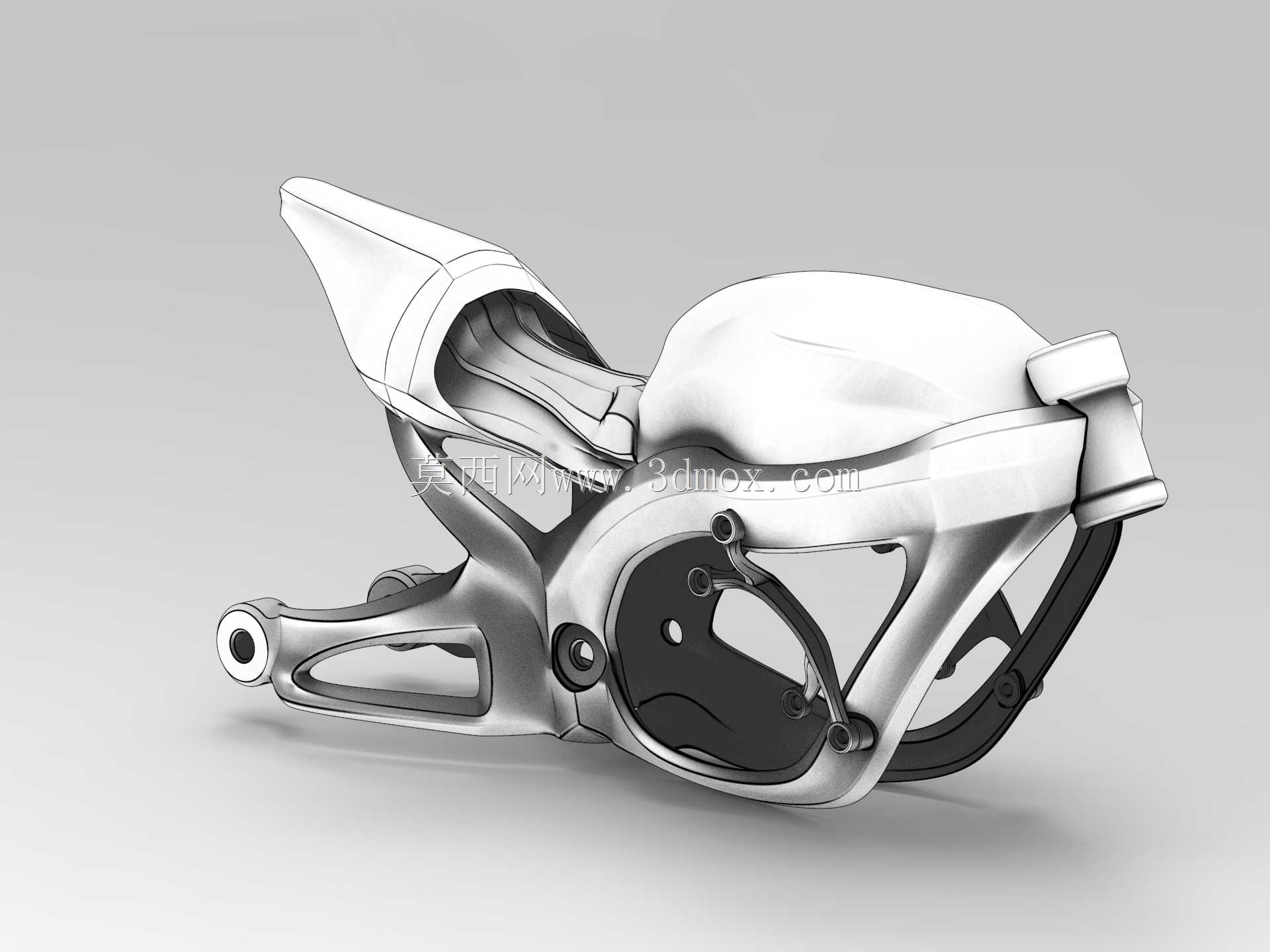

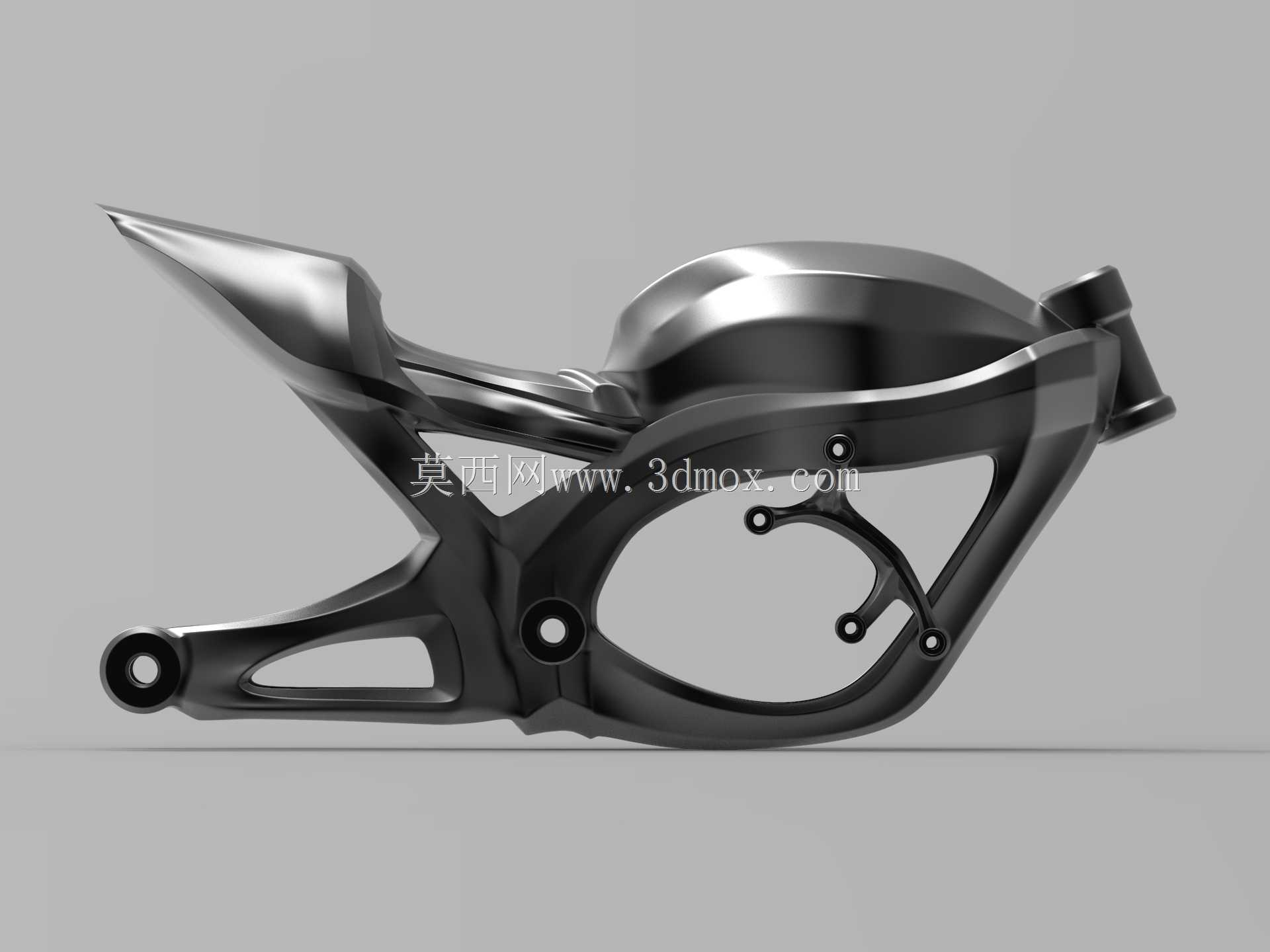

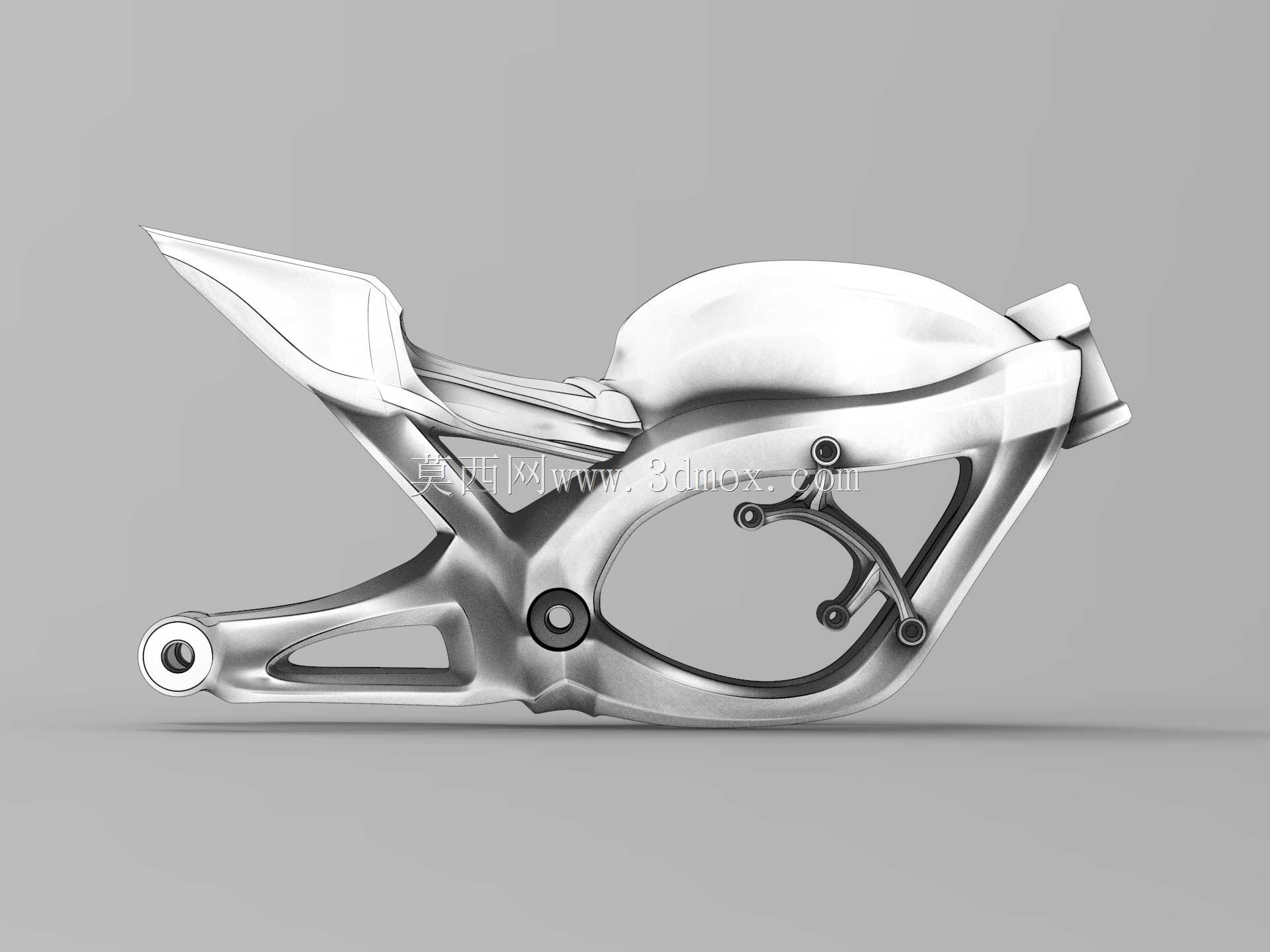

常规金属摇臂在小批量试制阶段常遇到应力集中导致的局部开裂问题，尤其是变径过渡区的锐角棱边，铣削加工时刀具震颤会留下微观刀痕，交变载荷下这些刀痕会成为裂纹萌生的起点。这款摇臂的曲面过渡全部采用G2连续的大曲率圆角，没有小于3mm的内凹锐角，五轴加工时刀具可以保持恒定进给速率，不需要频繁降速避让死角，能有效减少刀纹残留，后续抛光工序的工作量也能缩减近四成。镂空区域的轮廓不是随意的造型切割，每一处挖空的边界都沿着主应力迹线排布，避开了后轮轴安装孔、减震连接座这些高载荷区域的应力扩散路径，在保证整体刚度不下降的前提下，整体重量比同尺寸实心摇臂降低了27%。摇臂前端的轴孔同轴度公差控制在0.02mm以内，安装时不需要额外修配衬套就能和车架转轴顺畅配合，不会出现卡滞或者旷量过大的问题。侧面的几个小安装凸台预留了标准螺纹孔的加工余量，孔位周边做了局部加厚处理，拧紧紧固件时不会因为壁薄出现变形。表面的金属质感调试没有刻意追求镜面高光，而是模拟了锻造铝合金经微喷砂后的亚光金属质感，光影过渡更柔和，能清晰呈现曲面的流畅走势，不会因为过强的反光掩盖结构本身的线条逻辑。尾部的延伸造型兼顾了挡泥板的安装位，不需要额外焊接支架，减少了装配环节的零件数量，也避免了焊接带来的热变形影响整体精度。
