五辐旋风式改装轮毂结构设计

　　日常做整车行走系统匹配时，轮毂是连接轮胎与车轴的核心承载部件，这个五辐旋风造型的轮毂结构，首先要满足乘用车日常行驶的动平衡要求，同时兼顾改装场景下的视觉辨识度。从实际装车场景来看，这类轮毂多用于家用轿车、运动型摩托的行走系统改装，替换原厂铸造轮毂时，首先要核对安装孔位的节圆直径、中心孔大小，以及偏距数值，避免装车后出现蹭刹车卡钳、翼子板内衬的问题。

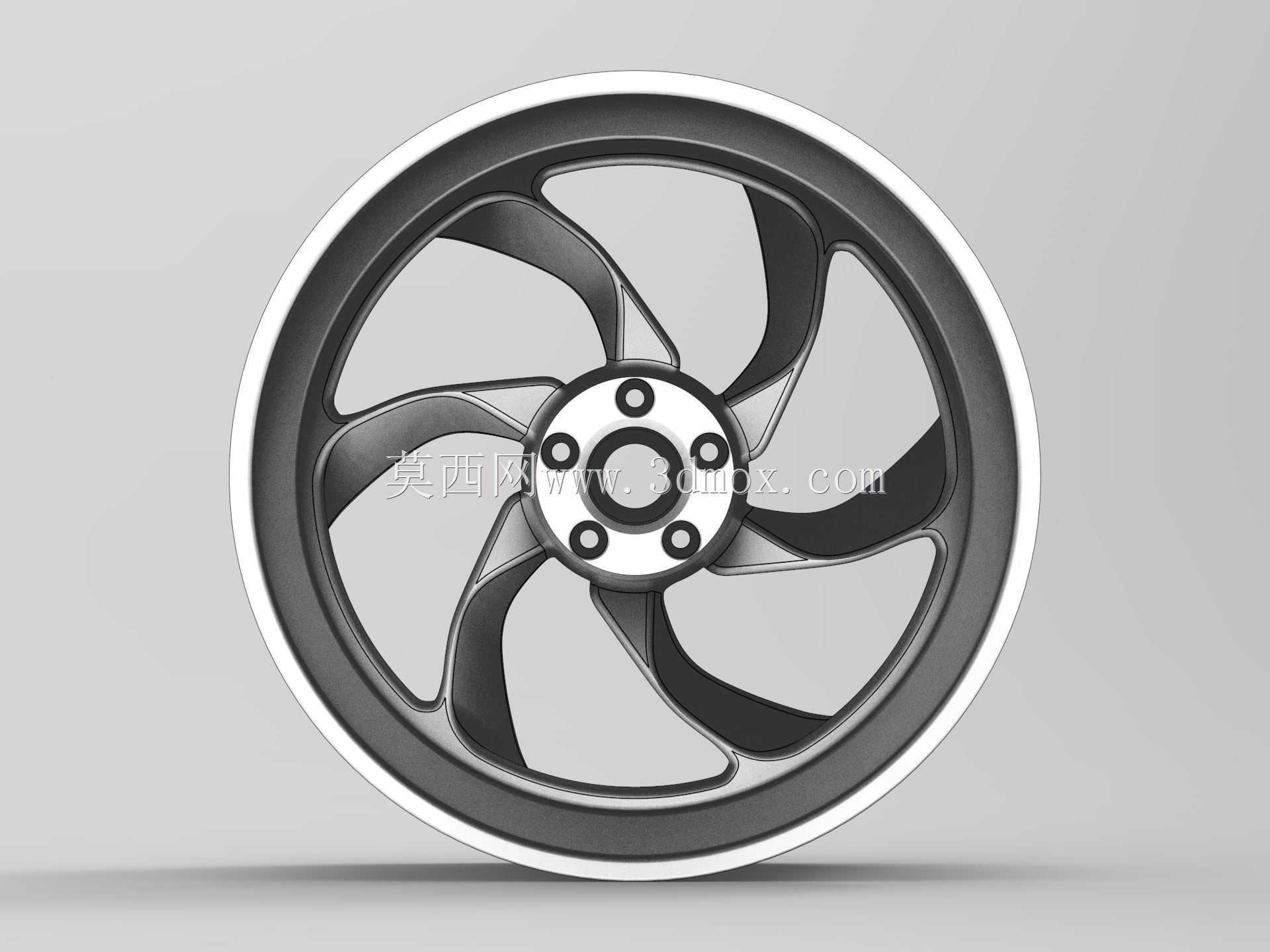

　　设计这类辐条造型的轮毂时，首先要确定轮辋的名义直径与宽度，匹配对应规格的真空轮胎，轮辋的胎圈座角度要符合国标要求，保证轮胎充气后能紧密贴合，不会在高速行驶时出现脱圈风险。辐条的造型采用大弧度内凹设计，一方面是为了给刹车系统留出足够的安装空间，容纳更大尺寸的刹车盘与多活塞卡钳，另一方面是通过曲面的流线造型，降低行驶时轮腔内部的乱流，辅助刹车系统散热。

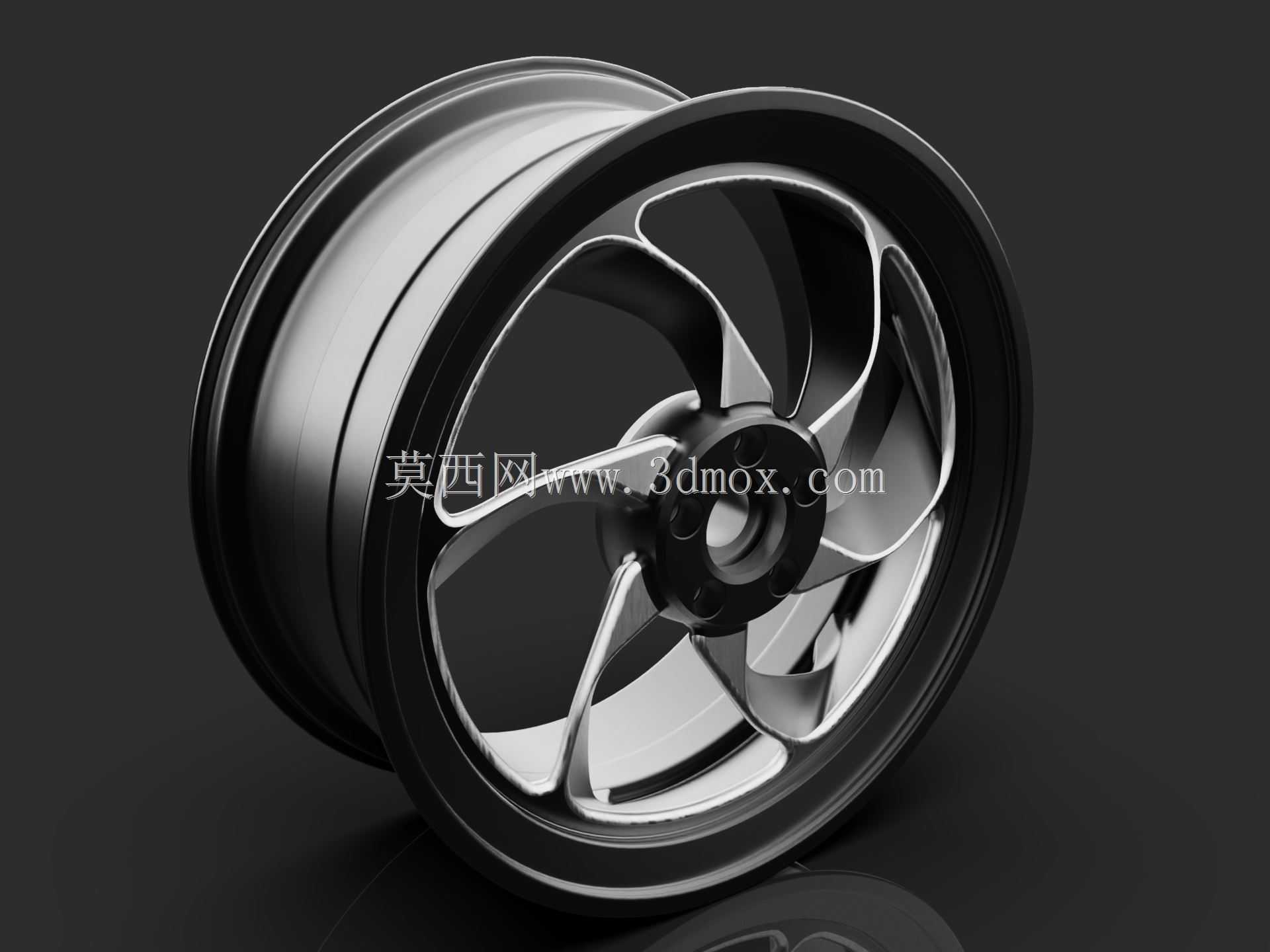

　　从结构受力角度考虑，辐条与轮辋的连接位置做了渐变加厚处理，避免应力集中导致的辐条断裂，日常行驶中过减速带、坑洼路面时，轮毂承受的垂直冲击、侧向切力都会通过辐条传递到中心安装座，所以中心安装面的平面度要求控制在0.1mm以内，保证轮毂装车后与轴头完全贴合，不会出现高速抖动的问题。气门嘴的安装位置设置在两根辐条之间的轮辋凹槽处，避开辐条遮挡，方便日常充气、胎压检测时的操作，同时不会破坏辐条的整体受力结构。

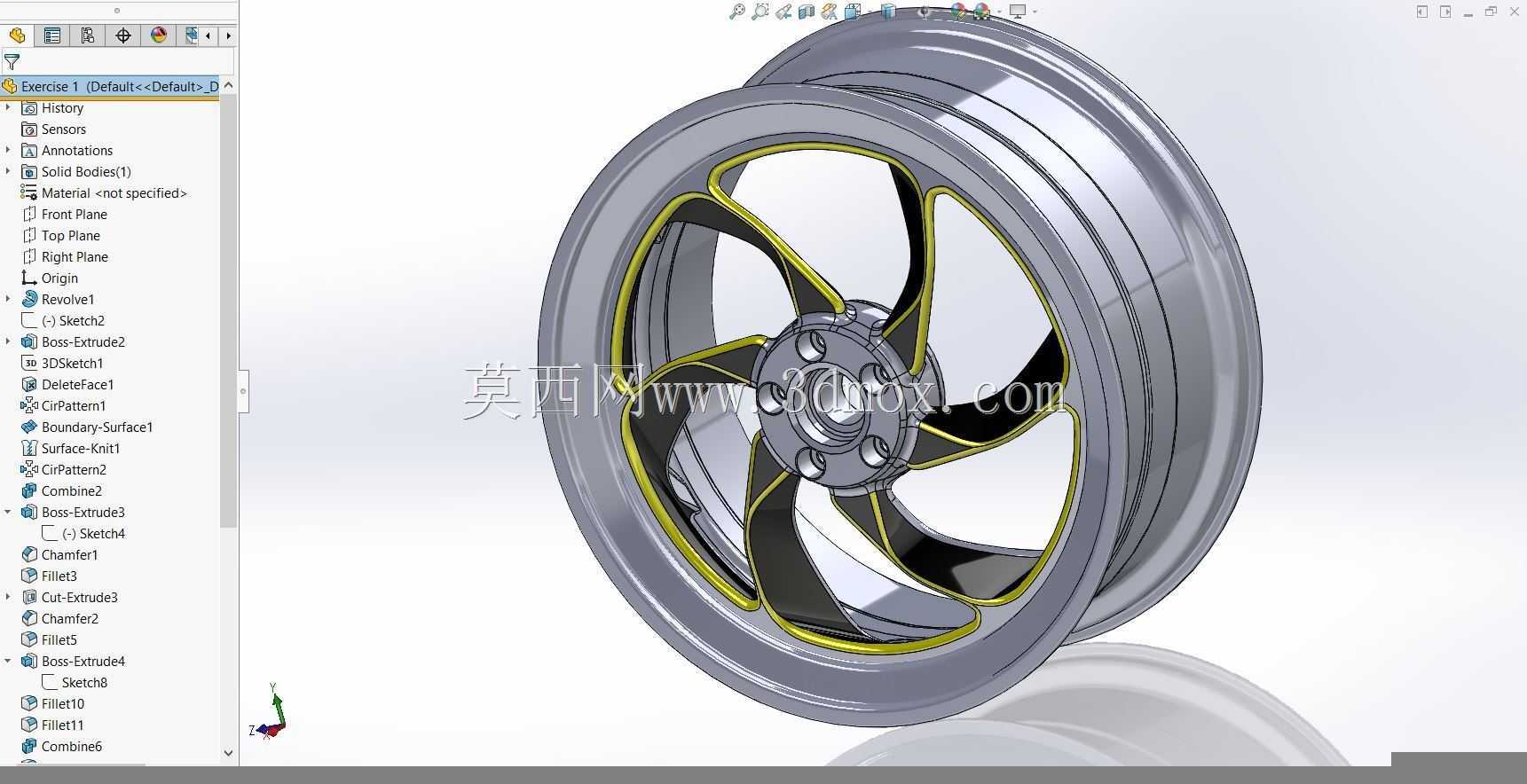

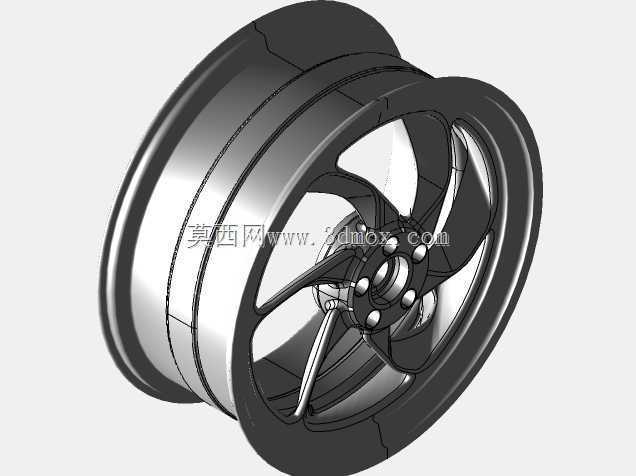

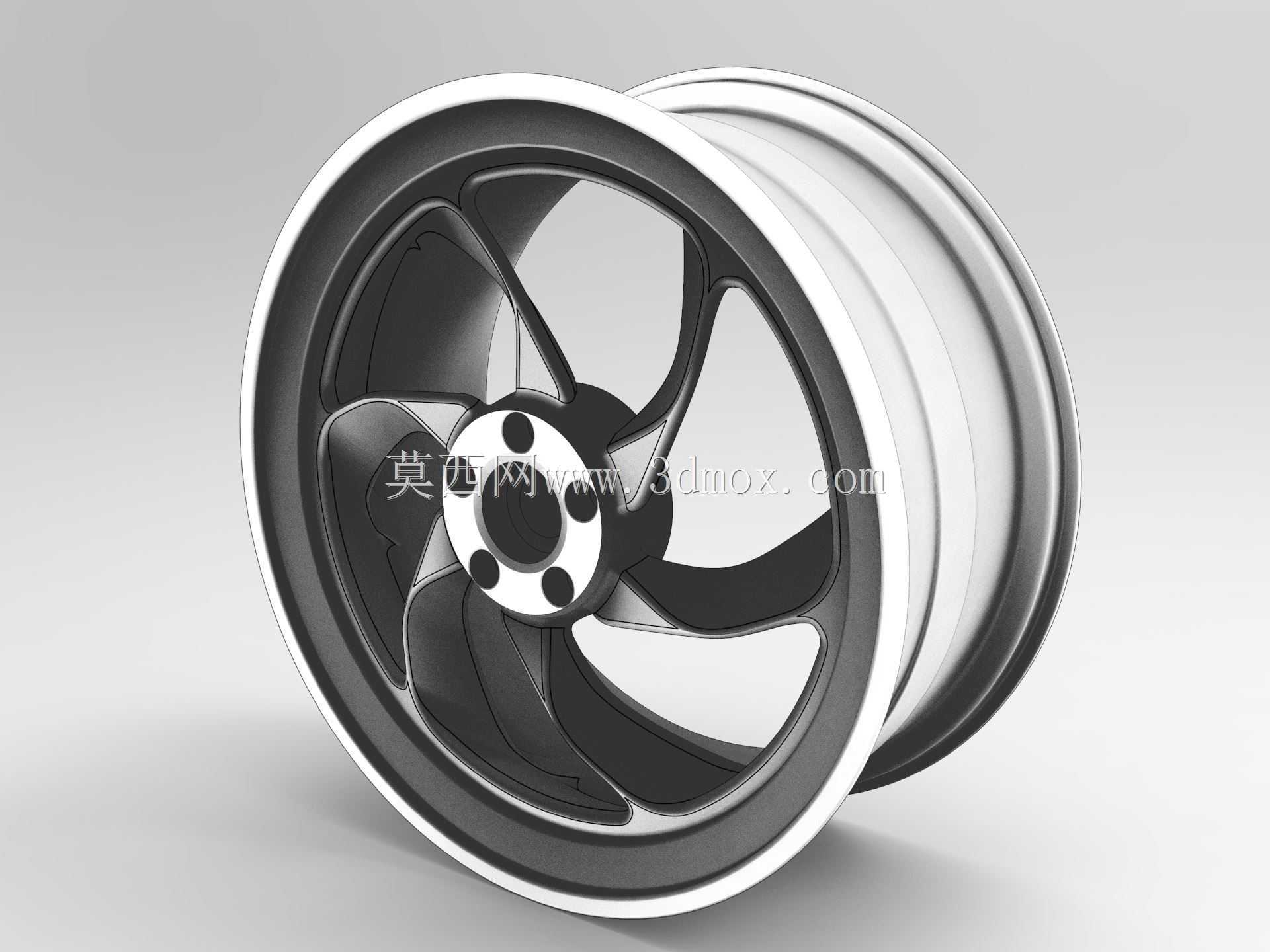

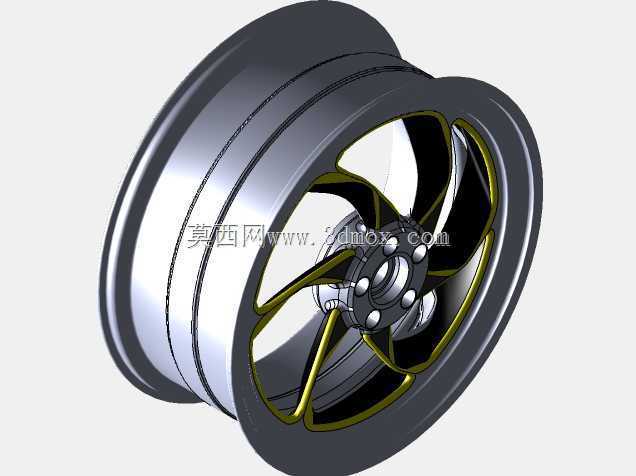

　　轮辋的轮缘位置做了凸起的防脱设计，在轮胎低胎压行驶时，能卡住轮胎胎圈，避免激烈驾驶时轮胎与轮辋发生相对位移。表面的双色处理是在基础金属面做了车削亮面与哑光黑涂层的分区，涂层部分要满足耐盐雾、耐碎石冲击的要求，日常行驶中路面溅起的砂石击打轮毂表面时，不会轻易出现掉漆、腐蚀的问题。做三维建模过程中，需要先绘制轮辋的旋转截面，通过回转命令生成基础轮辋实体，再绘制单根辐条的曲面轮廓，通过阵列命令生成五根辐条的整体结构，之后对所有连接位置做圆角过渡处理，圆角半径根据受力大小调整，受力大的连接位置圆角半径更大，分散应力集中点。

　　安装边界方面，中心孔的配合公差选择H7级过渡配合，与车轴轴头紧密配合，安装螺栓的孔位分布要严格对应车型的孔距参数，螺栓孔的沉台深度要匹配轮毂螺栓的长度，避免螺栓拧紧后出现虚接的问题。偏距的设计要保证轮毂装车后，轮胎的外侧面与翼子板齐平，不会超出车身宽度影响年检，同时不会向内偏移蹭到避震筒与悬挂部件。做动平衡校验时，需要在轮辋的内侧预留平衡块的安装位置，保证轮毂转动时的不平衡量控制在5g以内，避免高速行驶时方向盘抖动。

　　这类轮毂在实际使用中，除了承载整车重量，还要传递驱动与制动力矩，所以辐条的截面形状采用了类似工字钢的力学结构，在保证造型镂空轻量化的同时，提升辐条的抗扭、抗弯强度，相比同尺寸的多辐条轮毂，这种大五辐的设计清理起来更方便，刹车产生的粉尘不会卡在密集的辐条缝隙里，日常维护的难度更低。轮辋的中部凹槽是轮胎拆装时的让位空间，深度要满足轮胎拆装的操作要求，方便维修店用扒胎机更换轮胎，不会刮伤轮毂表面的涂层。
