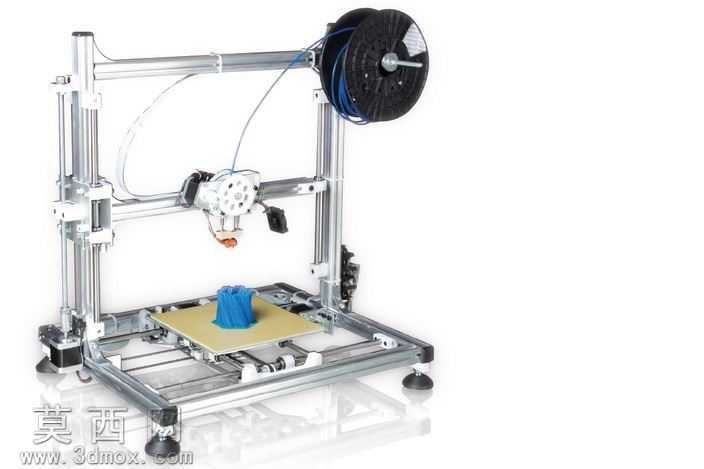

VellemanK8200桌面级3D打印机结构设计

本作品为VellemanK8200桌面级FDM3D打印机的完整三维结构建模，建模过程严格还原设备真实装配逻辑，从基础框架到功能组件逐一完成参数化搭建。整体框架采用标准工业铝型材作为主体支撑结构，建模时精准还原铝型材的槽道结构、连接角件的装配定位、脚轮与调平脚垫的安装结构，保证框架部分的尺寸精度与实际设备完全一致，框架的横竖型材连接位置预留了对应运动组件的安装孔位，为后续运动轴的装配提供准确的定位基准。X轴运动组件建模时，还原了线性导轨的安装结构、挤出头的滑动挂载机构、同步带的张紧调节结构，挤出头部分细化了加热块、喷嘴、散热风扇、送料喉管的层级装配关系，精准还原耗材从送料轮进入喉管、加热熔融后从喷嘴挤出的完整通路结构，同时还原了挤出头上方的散热风道结构，保证散热气流可以精准覆盖喉管散热段，避免耗材提前熔融造成堵头问题。Y轴运动组件对应下方打印平台的运动结构，建模时还原了平台支撑板、传动同步轮、导轨滑块的装配关系，打印平台部分细化了加热铝板、表面贴附的打印贴膜、四个角的调平弹簧与调平旋钮结构，还原手动调平的调节逻辑，保证平台可以通过旋钮调整水平度，为第一层打印提供平整的附着基面。Z轴运动组件采用双丝杆传动结构，建模时还原了两侧垂直布置的丝杆、导向光轴、丝杆固定座、顶部的同步传动轮结构，保证Z轴升降过程中X轴横梁可以保持水平，避免层纹偏移问题。设备侧方的耗材挂载支架部分，还原了料盘转轴、料盘挡片的结构，适配标准1kg规格3D打印耗材盘的安装尺寸，同时还原了耗材从料盘导出到挤出头的导向管路径，避免送料过程中出现耗材缠绕打结问题。建模过程中对所有运动组件的活动行程做了限位结构还原，对应设备实际的打印成型尺寸，各连接位置的螺丝孔位、紧固件规格都按照实际装配参数设置，整体模型可直接用于设备装配指导、结构改装参考、外观护罩设计的基础数据源，模型渲染时采用金属质感材质表现铝型材框架的哑光金属质感，用工程塑料材质表现挤出头外壳、调平旋钮等非金属部件，用半透明材质表现导料管的管路结构，通过光影调整清晰展现各组件的层级装配关系，直观呈现设备的整体机械结构逻辑。
