摩托车用盘式制动器路易丝结构三维设计

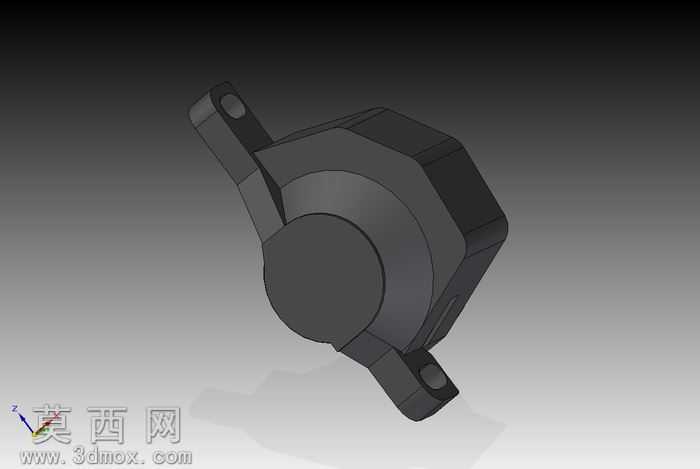

本作品为摩托车配套的盘式制动器路易丝款三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械零部件设计的公差配合规范与制动系统的性能要求开展设计。建模初期先梳理盘式制动器的核心功能逻辑，明确该款制动器需实现的制动夹紧力传递、安装定位适配、操作行程匹配等核心需求，确定整体为浮动钳盘式的结构布局，拆分出钳体、活塞腔、安装支耳、操作摇臂等核心组成模块，逐一完成各模块的参数化草图绘制，通过拉伸、旋转、切除、倒角等基础建模命令搭建基础实体，再对安装孔位、密封槽、摇臂铰接位等细节特征做精细化处理，保证各特征的尺寸精度符合摩托车制动部件的装配要求。材质与渲染环节，针对制动器不同部件的实际材质属性做对应设置：钳体主体采用铸铝材质，调整材质参数还原铸铝件哑光磨砂的金属质感，表面做细微的颗粒纹理处理模拟铸造表面的真实肌理；操作摇臂与安装支耳部分采用锻钢材质，提升金属反光度与硬度质感，区分不同部件的材质差异；渲染阶段采用三点布光方案，主光源模拟自然光从斜上方照射，突出制动器的整体轮廓与结构转折，辅光源补光消除暗部死黑，环境光添加微弱的环境反射，让金属材质的反光更自然真实，最终渲染图清晰展现制动器的整体外观与结构细节。结构设计层面，该款制动器的钳体采用一体化成型结构，减少装配接缝带来的强度隐患，两个对称分布的安装支耳预留标准螺栓安装孔，可直接适配对应车型的前叉安装位；操作摇臂采用杠杆式结构设计，铰接位做圆角过渡处理避免应力集中，摇臂的操作角度经过参数化校核，保证制动操作时的行程与手感符合骑行需求；钳体内部预留制动片安装位与活塞运动腔，结构尺寸经过运动仿真验证，制动时活塞可平稳推动制动片夹紧刹车盘，无运动干涉问题。整体设计过程中反复核对各部件的装配关系，保证所有配合面的尺寸公差符合机械加工要求，既还原了该款路易丝盘式制动器的真实外观形态，也完整复现了其内部的结构逻辑与功能原理，可用于制动系统结构学习、摩托车改装设计参考、相关零部件的加工工艺研讨等场景。
