3D打印机线轴支架与适配组件结构设计

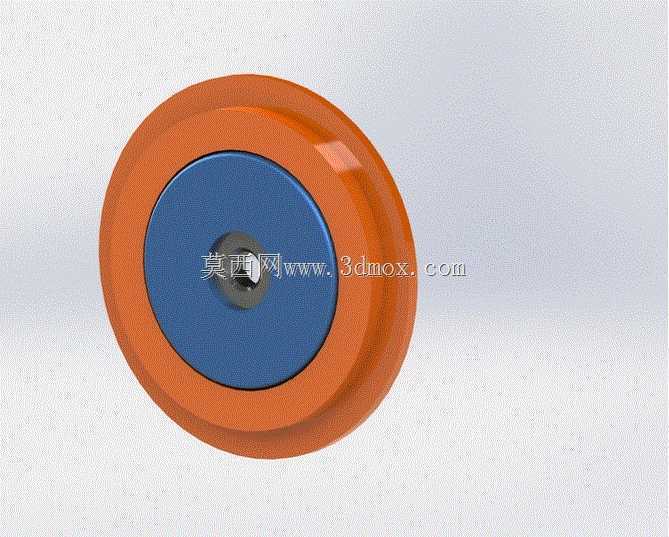

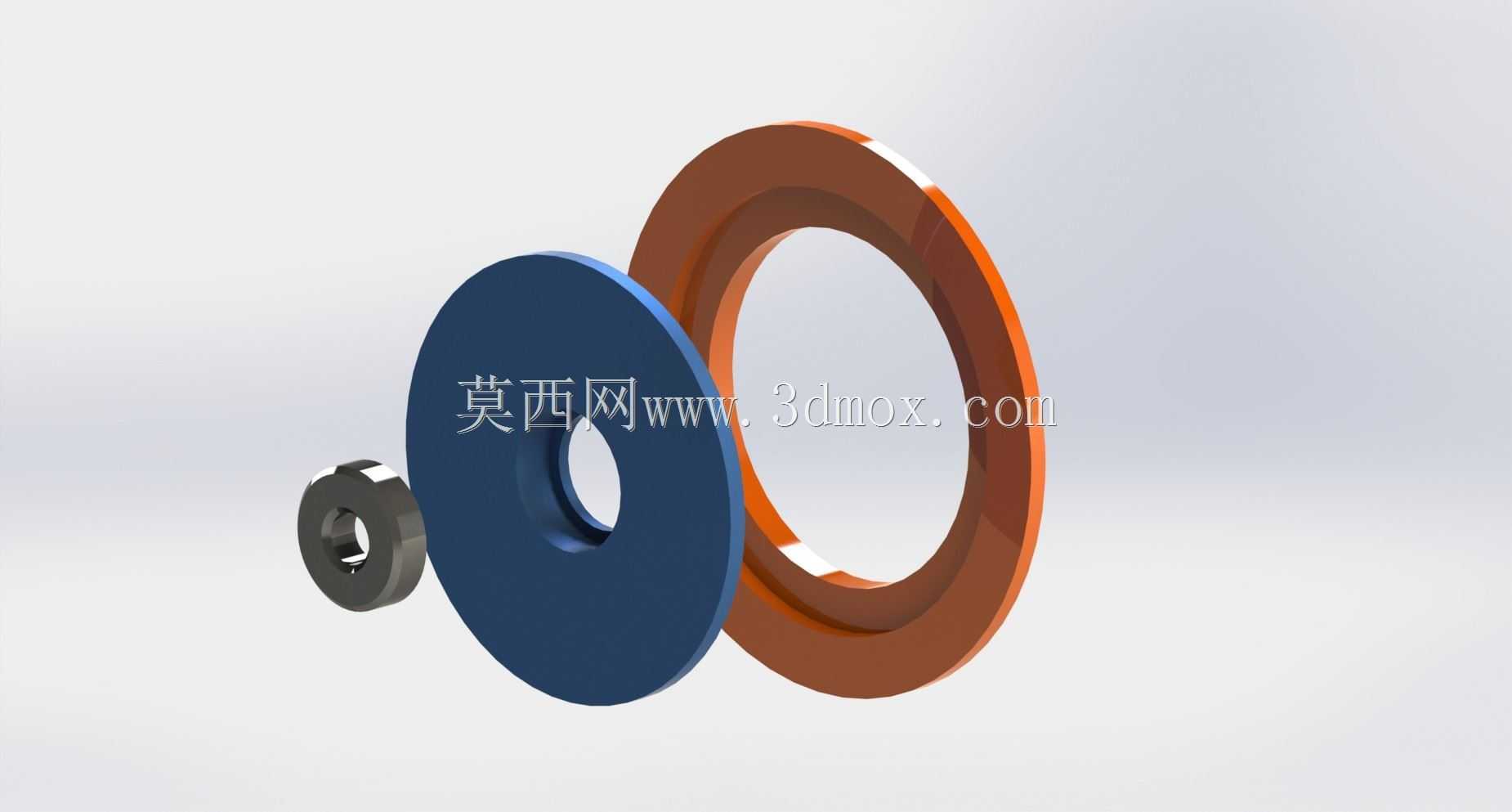

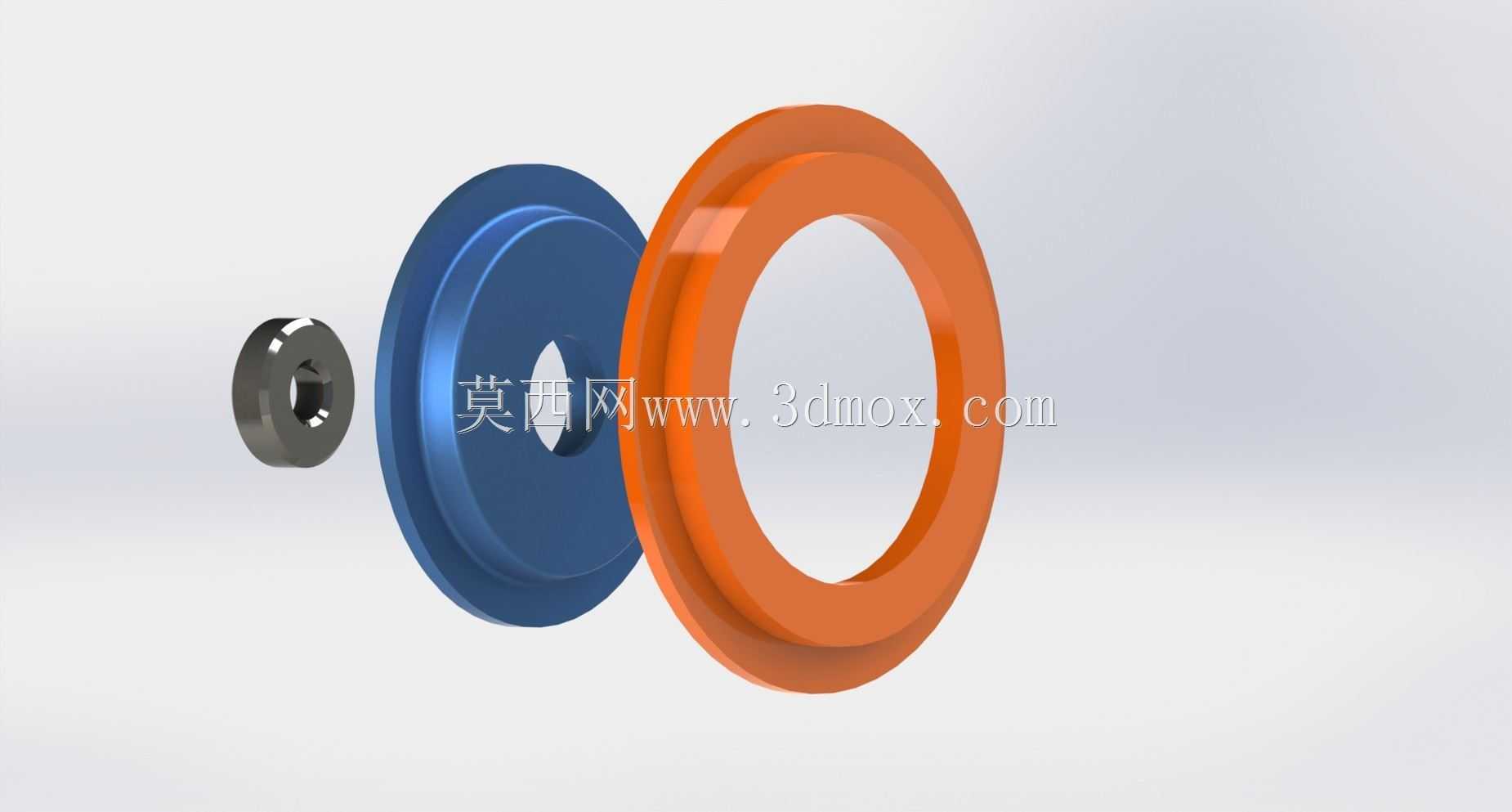

　　在桌面级FDM3D打印设备的日常使用场景中，耗材卷轴的支撑与顺畅送料是保障打印连续性、减少送料阻力导致断丝、层纹不均等问题的关键环节，不少入门级机型原配的线轴架存在适配性差、转动阻尼不均、无法兼容不同规格耗材卷的问题，这套适配组件正是针对这类实际使用痛点完成的结构设计。整套组件包含三个核心结构件，分别是大直径限位挡盘、适配衬环以及锁紧固定螺母，三个零件配合完成耗材卷轴的定位、支撑与转动导向功能。设计过程中优先匹配桌面级改装量较大的AnetA8机型的安装空间，核心转动支撑选用常规市售22毫米内径滑板轴承，这类轴承采购成本低、转动顺滑、径向承载能力完全满足耗材卷的承重需求，中间穿轴采用8毫米直径标准光轴，

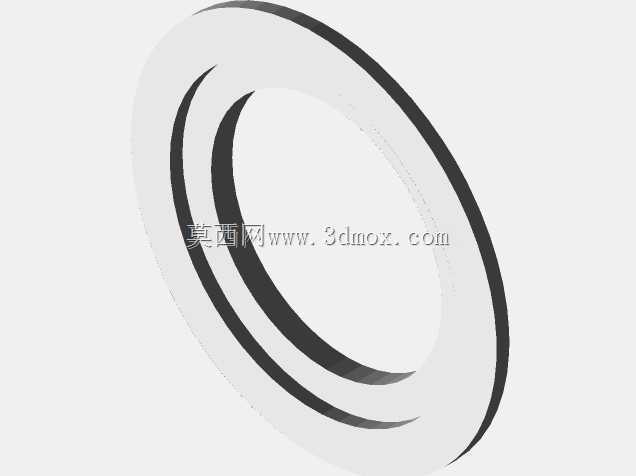

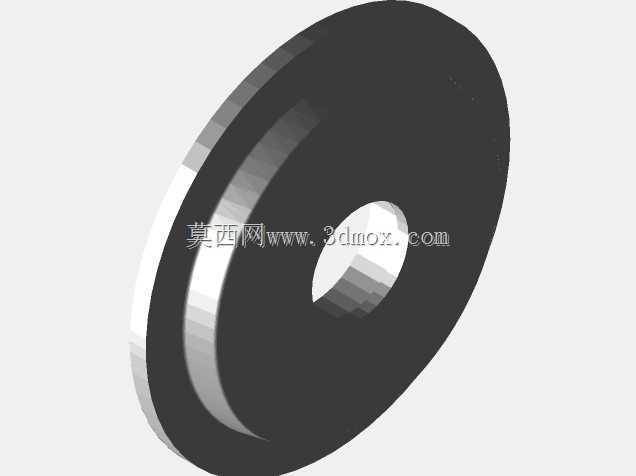

　　属于3D打印机改装领域常用的标准轴件，用户无需额外定制非标准零件即可完成组装。针对市面常见的Sunlu品牌耗材卷轴内孔尺寸偏大、无法直接匹配8毫米光轴实现定心的问题，专门设计了阶梯结构的适配衬环，衬环外圈与耗材卷轴内孔采用小间隙配合，内圈与8毫米光轴过渡配合，既保证安装时的同轴度要求，又能避免卷轴转动过程中出现径向窜动，防止送料过程中耗材拉扯力度出现突变。大直径限位挡盘的作用是从卷轴侧部提供轴向限位，挡盘盘面做了轻量化的减重凹槽设计，在保证结构刚性、避免长时间受力出现盘面翘曲的前提下，尽可能减少打印该零件的耗材消耗，挡盘中心孔与轴承外圈采用过盈配合，安装时可直接压入轴承完成固定，无需额外的紧固件连接，减少装配环节的零件数量。

　　锁紧螺母采用细牙内螺纹结构，与光轴端部的螺纹段配合，可根据不同宽度的耗材卷轴灵活调整锁紧位置，适配不同容丝量、不同轴向宽度的耗材卷，避免卷轴在转动过程中出现轴向窜动导致的送丝偏移。从安装边界来看，整套组件安装后突出设备机架的距离控制在合理范围内，不会与设备的Z轴运动组件、打印平台运动路径产生干涉，转动部分的所有锐边都做了R1.5的圆角处理，避免安装和更换耗材时划伤操作人员。实际使用过程中，轴承的转动阻尼可通过锁紧螺母的预紧力度进行微调，既不会因为阻尼过小导致卷轴惯性过大出现耗材松脱缠绕，也不会因为阻尼过大增加送丝机的负载，保证送丝力度始终处于稳定区间。设计时还考虑了不同用户的打印材料兼容性，所有零件的壁厚均设置为2.5毫米以上，

　　无论是使用PLA、PETG还是ABS材料打印，都能保证足够的结构强度，不会出现安装后受力开裂的问题，零件的所有配合面都预留了0.2毫米的打印公差，适配普通桌面级3D打印机的打印精度，用户自行打印后无需二次打磨即可完成组装。这套组件除了适配AnetA8机型外，只要机架上预留有8毫米光轴安装位的其他桌面级FDM机型，都可以通过调整光轴伸出长度完成适配，解决了原装线轴架适配耗材规格有限、转动卡顿的常见问题，结构上没有复杂的异形曲面，打印时无需添加大量支撑，降低了用户自行制作的门槛，零件之间的配合逻辑简单，没有冗余的结构设计，完全围绕耗材卷轴稳定支撑、顺畅转动的核心功能展开，没有多余的装饰性结构，所有结构特征都服务于实际功能需求。
