日产达特桑车型机油加注口密封油帽结构

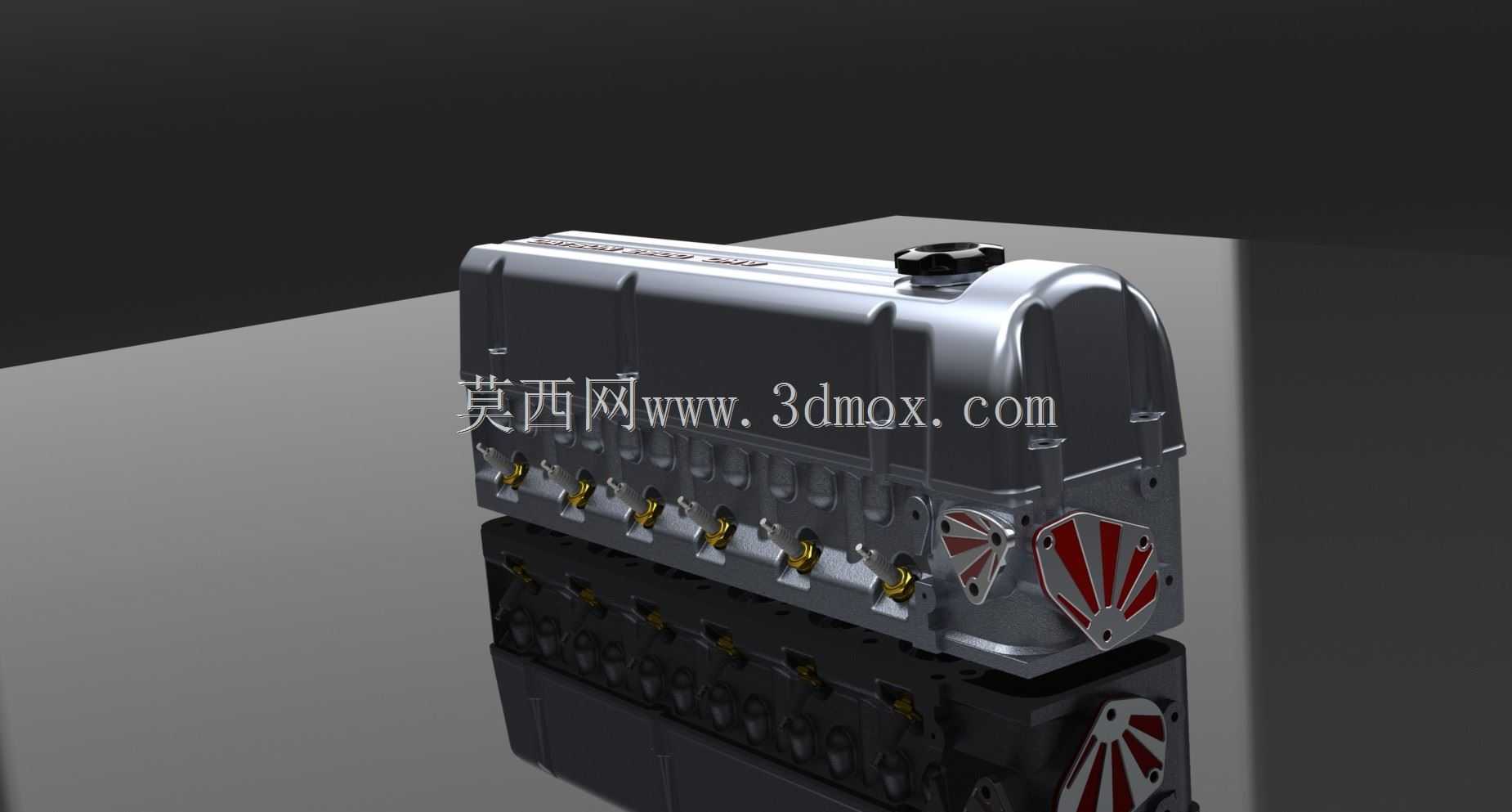

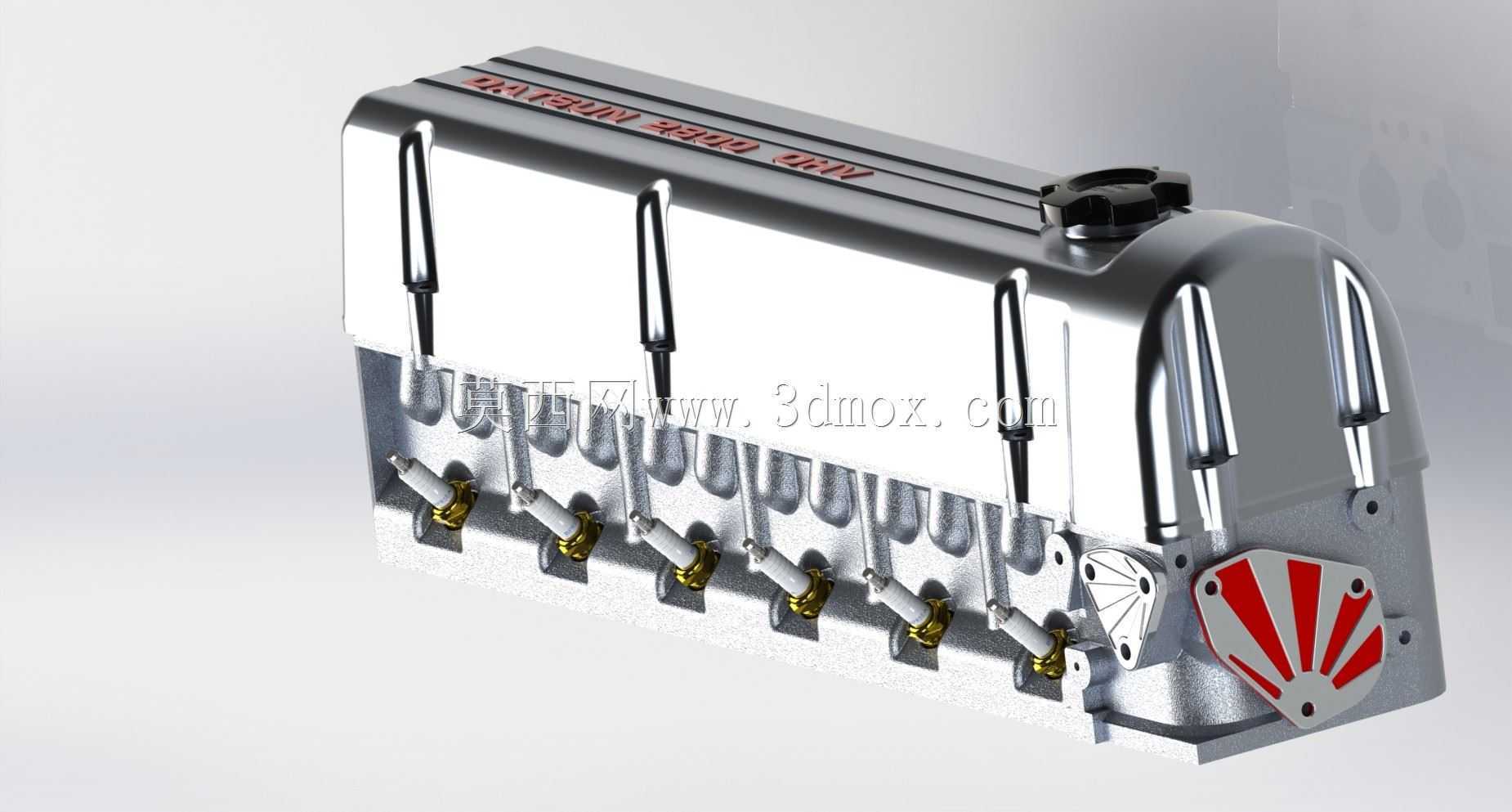

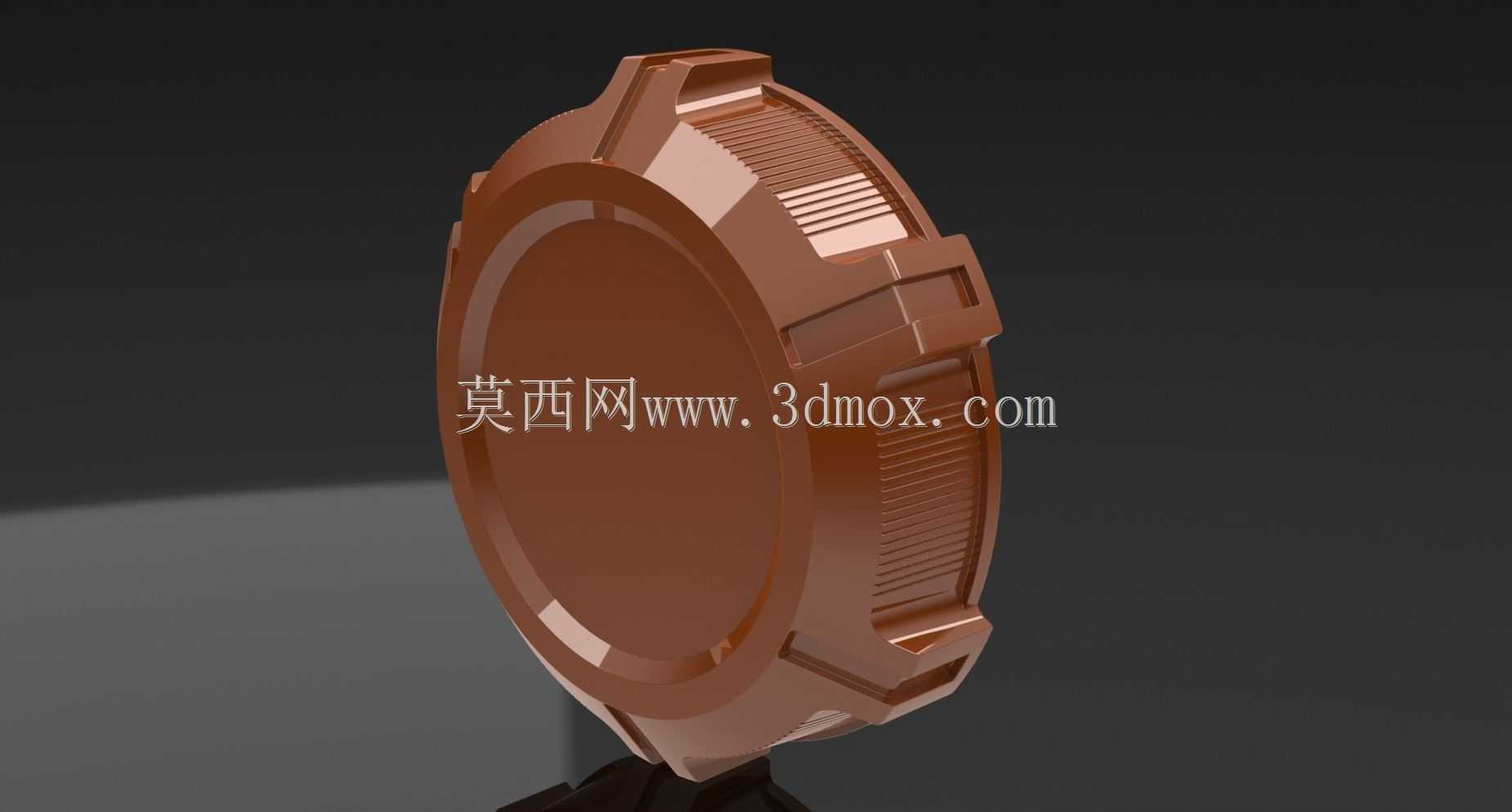

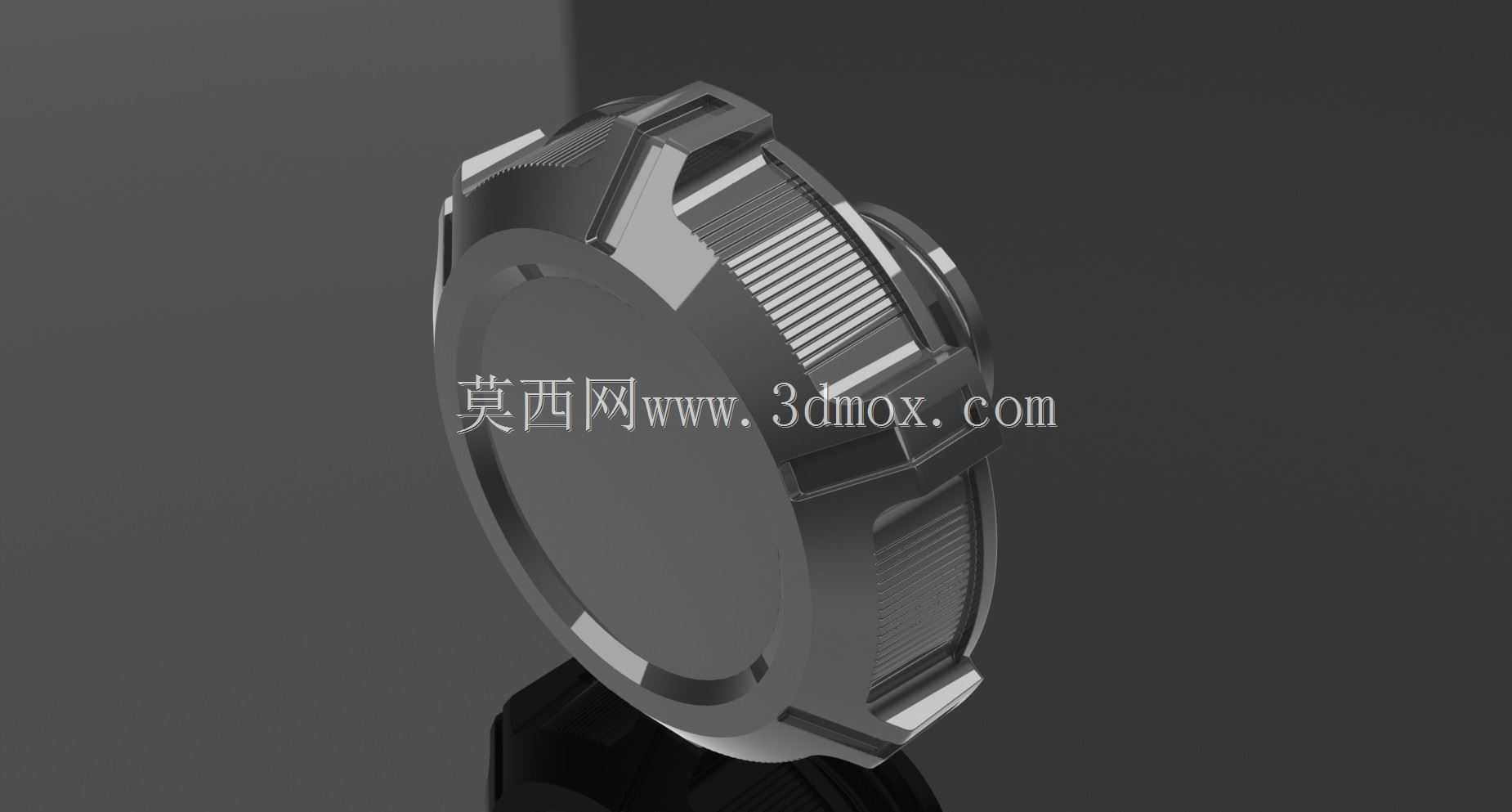

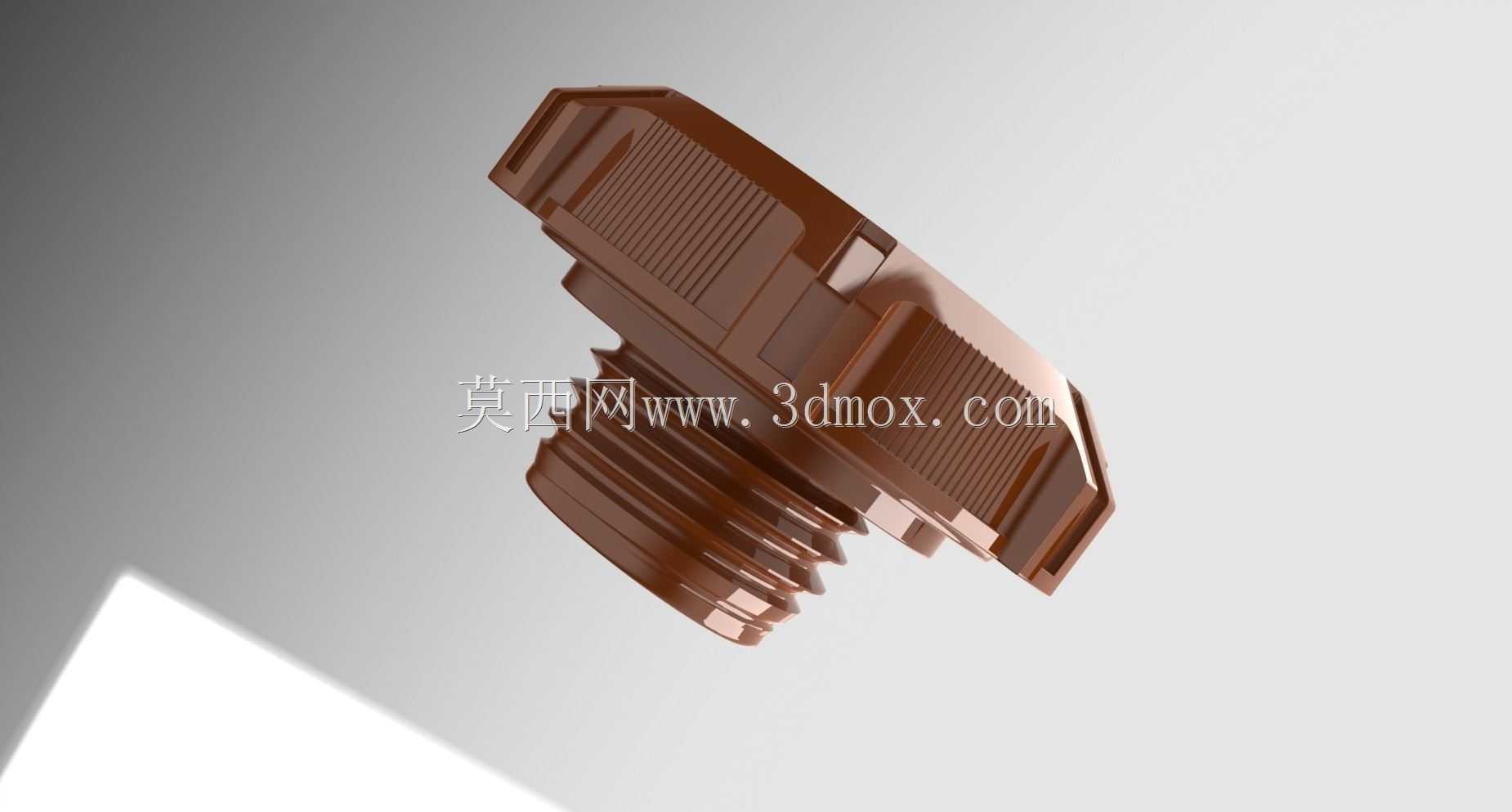

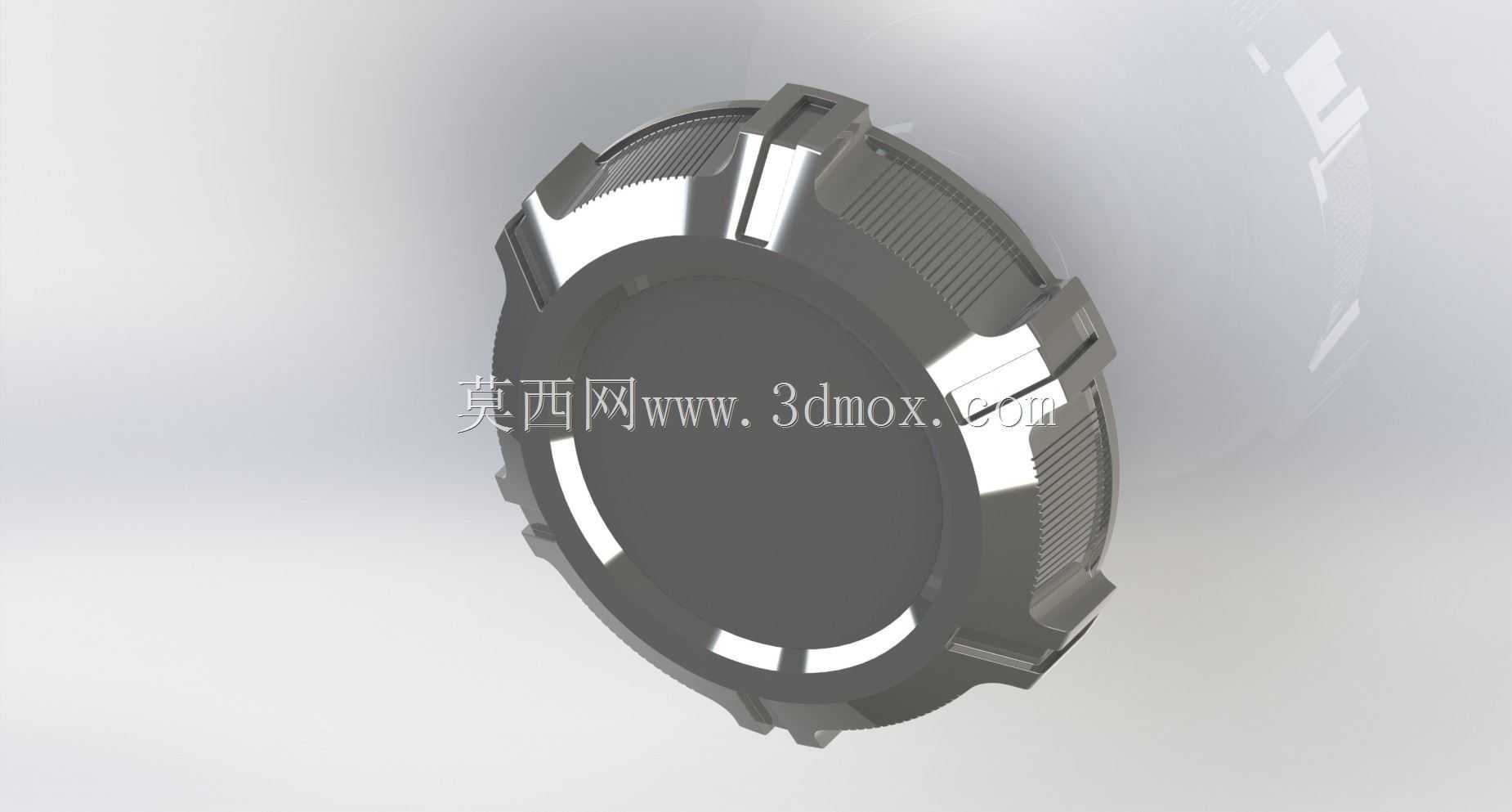

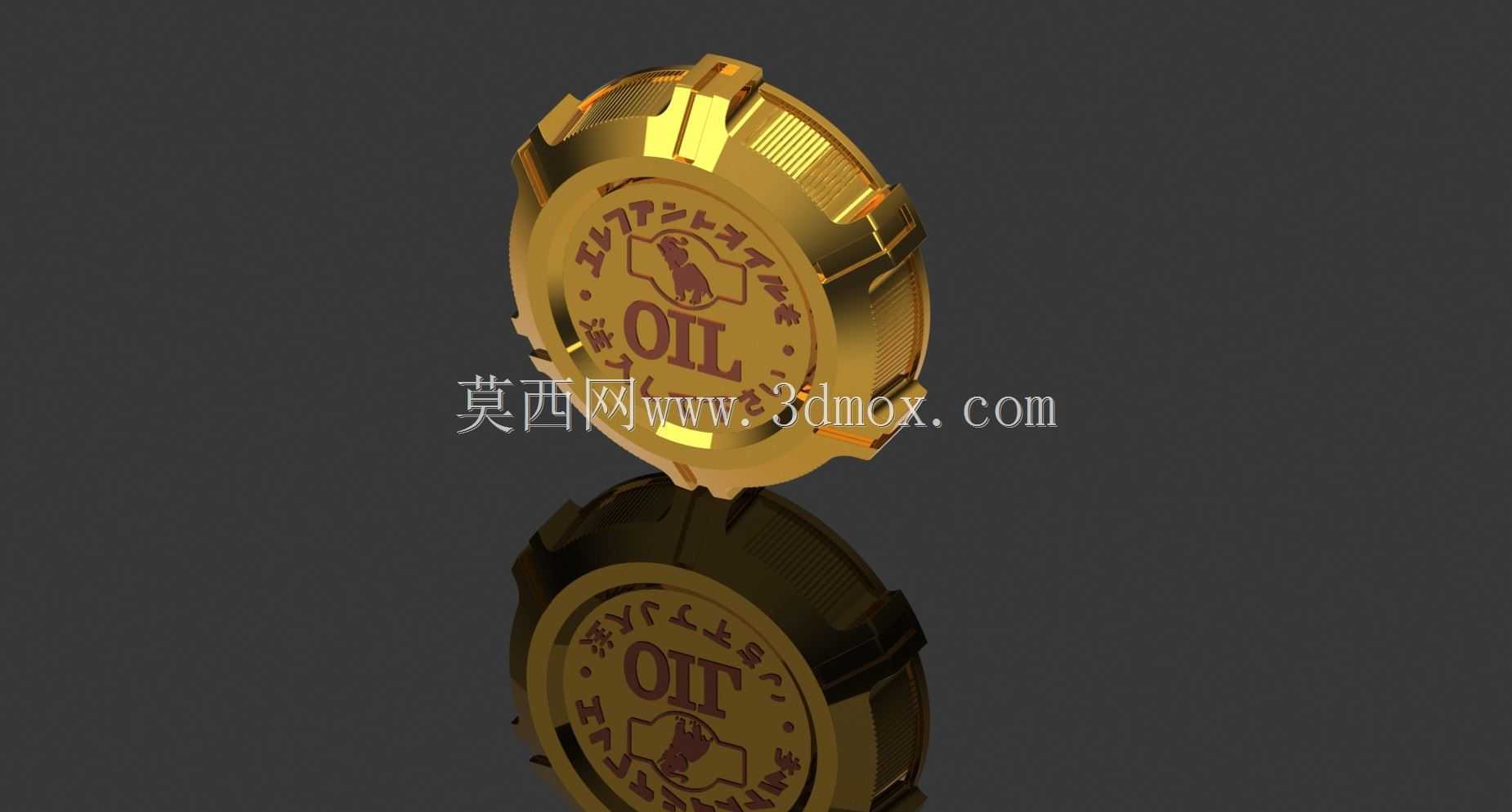

　　在整车润滑系统的外围部件设计中，机油加注口盖也就是常说的油帽，是看似不起眼却直接影响系统密封性、运维便利性的小部件，很多初入结构设计领域的工程师容易忽略这类小零件的设计细节，往往照搬通用结构导致后期出现渗油、开启卡滞、防尘失效等问题。本次呈现的两款油帽结构，适配日产达特桑系列车型的润滑系统加注端口，从实际装车运维的场景出发做了针对性的结构优化。先从实际应用场景来看，这类油帽安装在发动机气门室盖顶端的加注端口上，日常运维时机油更换、少量机油补加都需要频繁开启这个部件，同时车辆行驶过程中，发动机舱内存在持续的振动、温度交变，还有灰尘、泥水飞溅的工况，油帽既要保证密封可靠性，避免机油蒸汽外泄、外界杂质进入油底壳污染润滑油，还要保证徒手操作时的开启便利性，不需要借助专用工具就能快速开合，同时长期使用后不会因为橡胶老化、结构形变出现卡滞或者密封失效的问题。从设计思路层面拆解这两款油帽的结构，首先是主体的握持防滑结构，两款油帽的外缘都做了分段式的凸棱防滑齿，没有采用整圈连续滚花的设计，这种分段凸棱一方面是注塑或者金属压铸成型时更容易脱模，减少模具的加工复杂度，另一方面徒手拧动时，手指接触的位置有足够的摩擦力，即使手上沾有少量机油也不会出现打滑的情况，同时凸棱的高度控制在1.5mm以内，不会因为突出过多在发动机舱内和周边线束、管路产生干涉。然后是密封配合的结构设计，油帽和加注口的配合采用了端面密封加径向定位的组合方式，

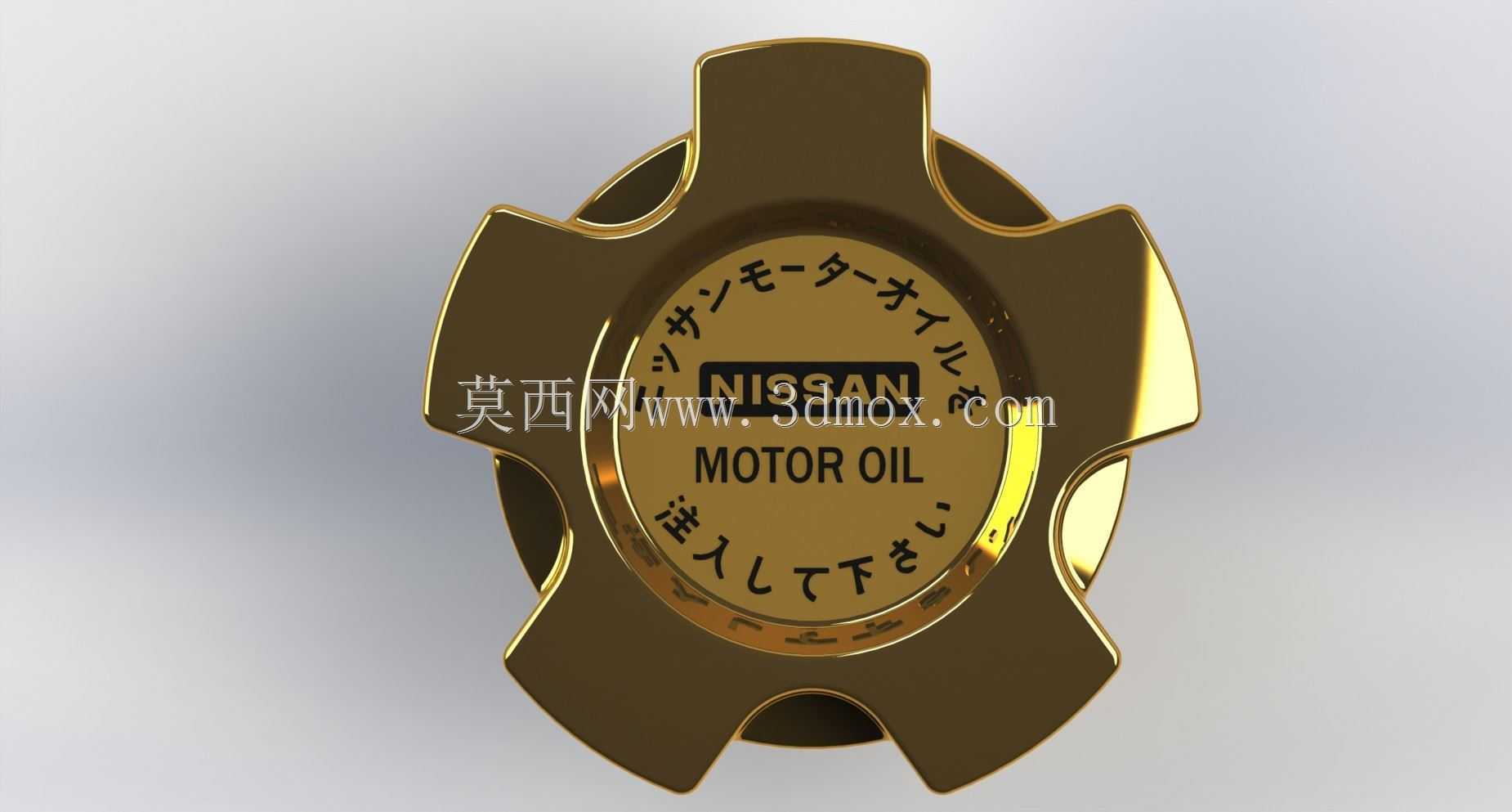

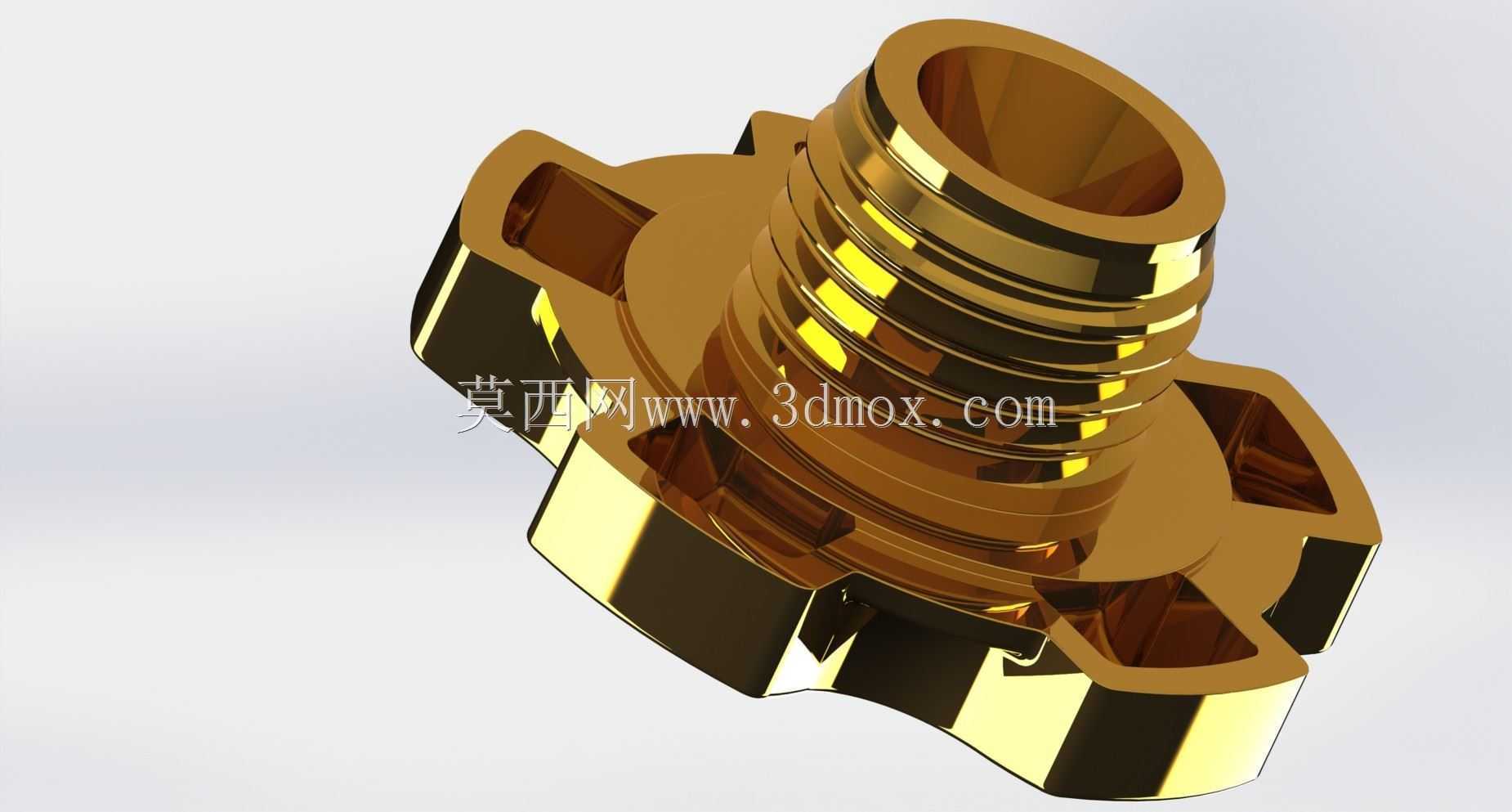

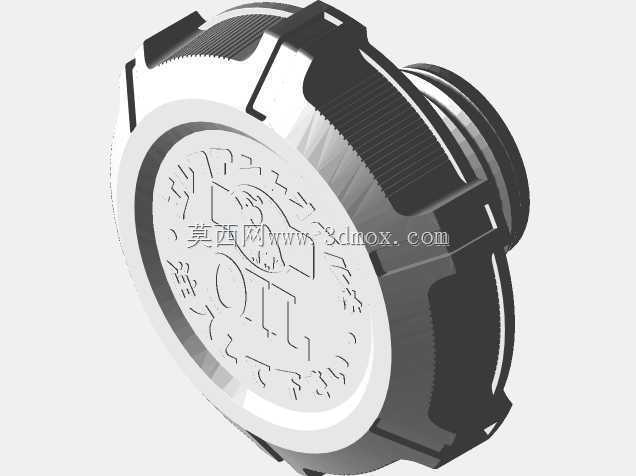

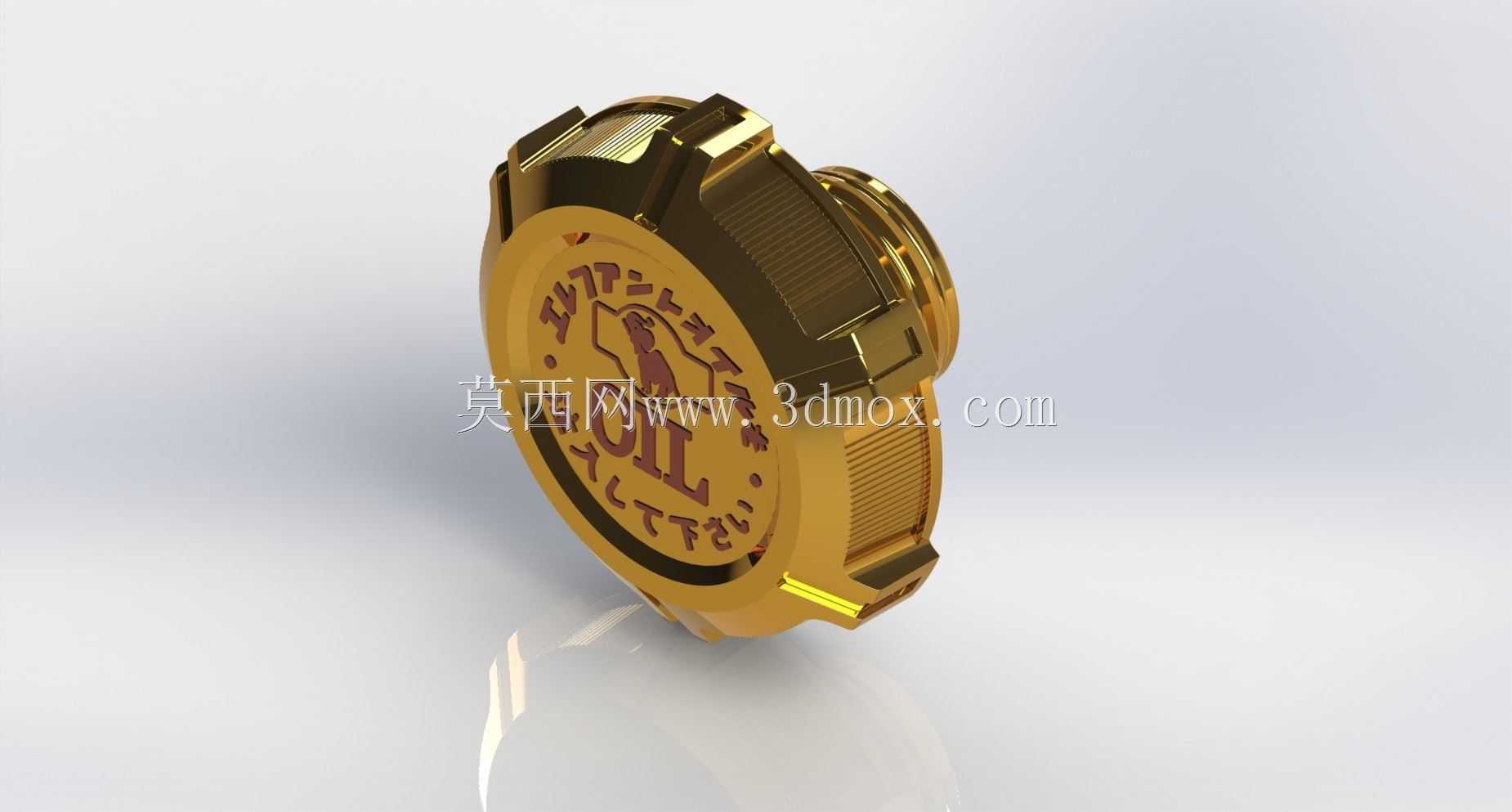

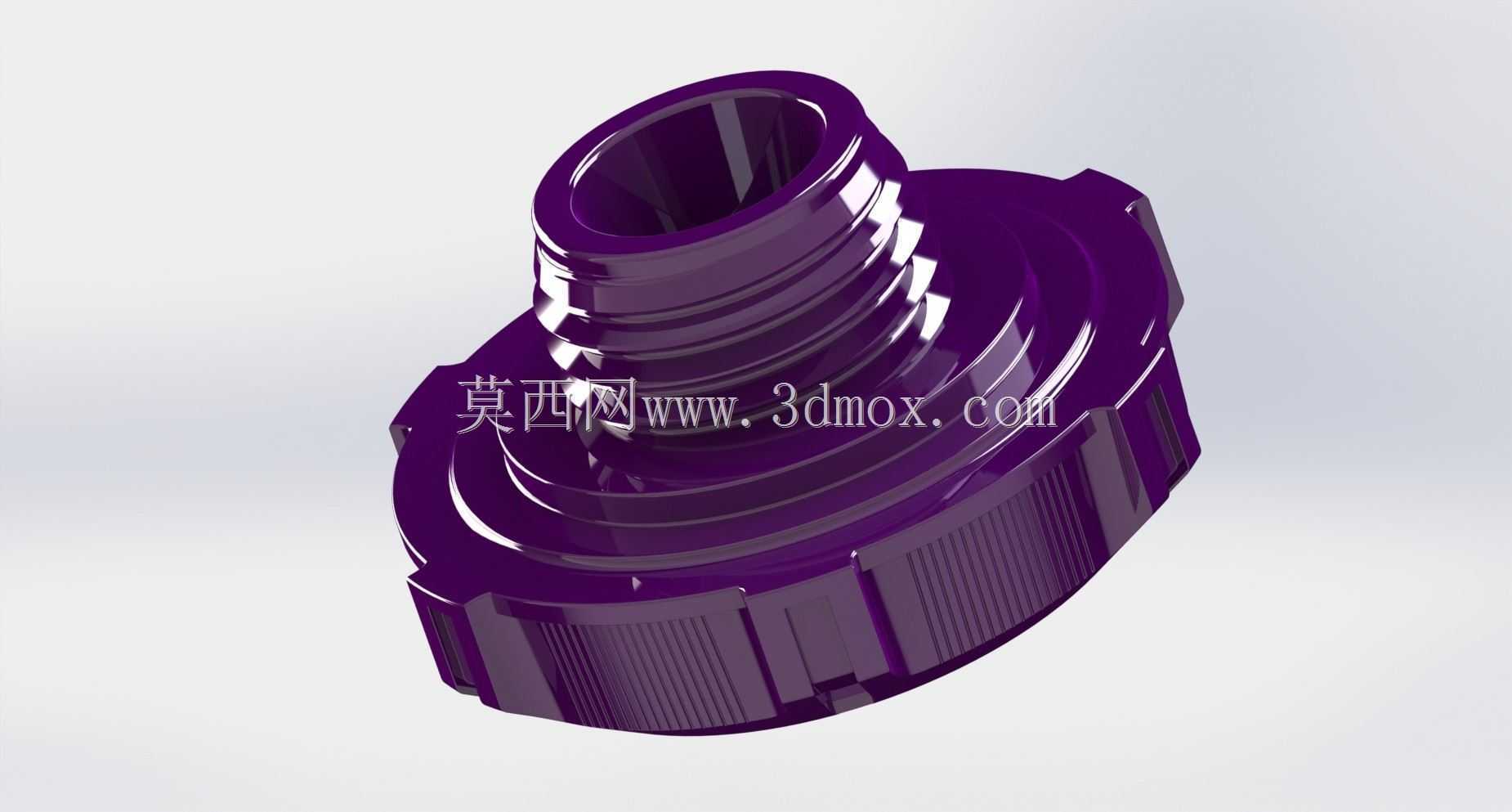

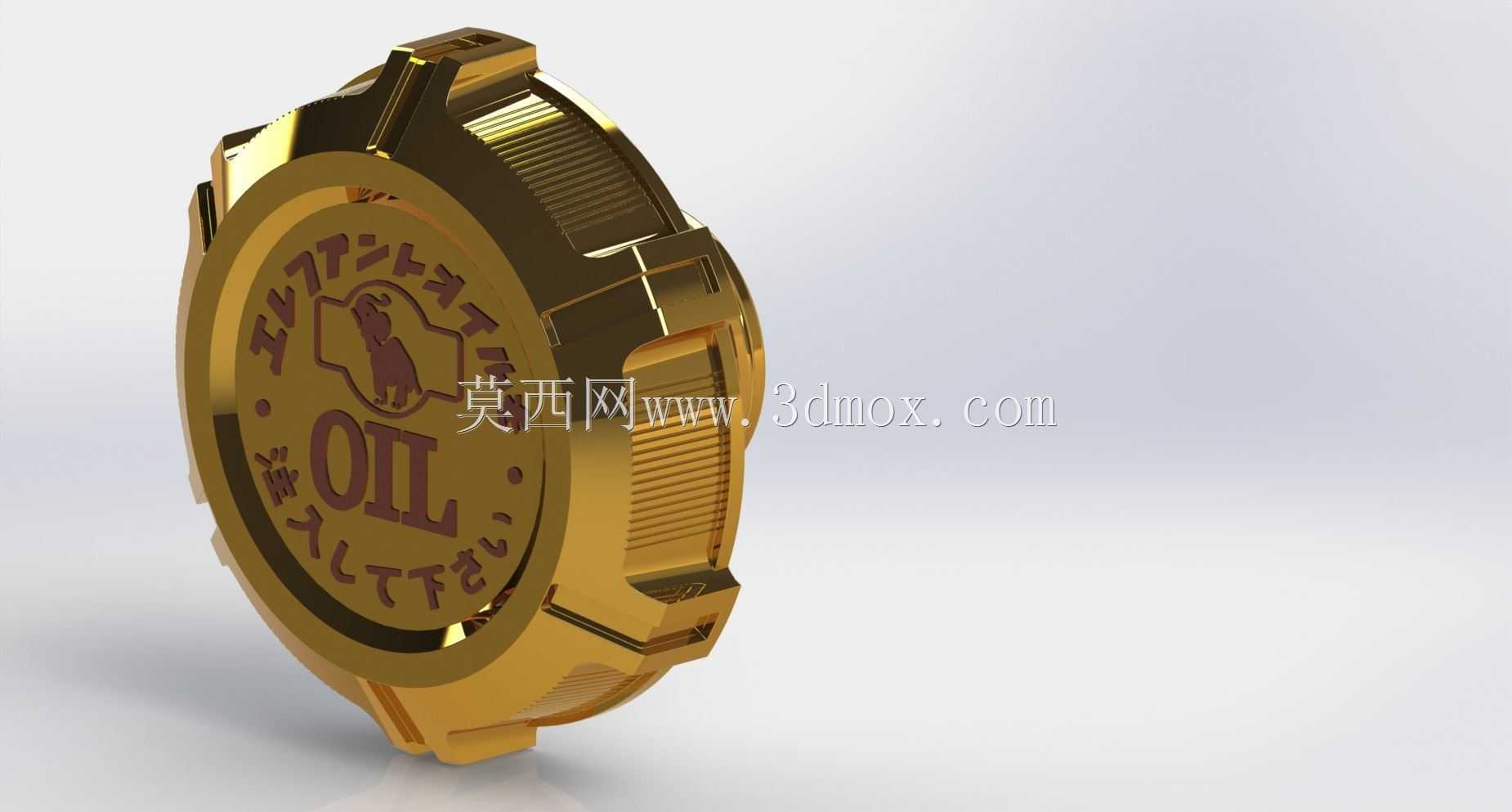

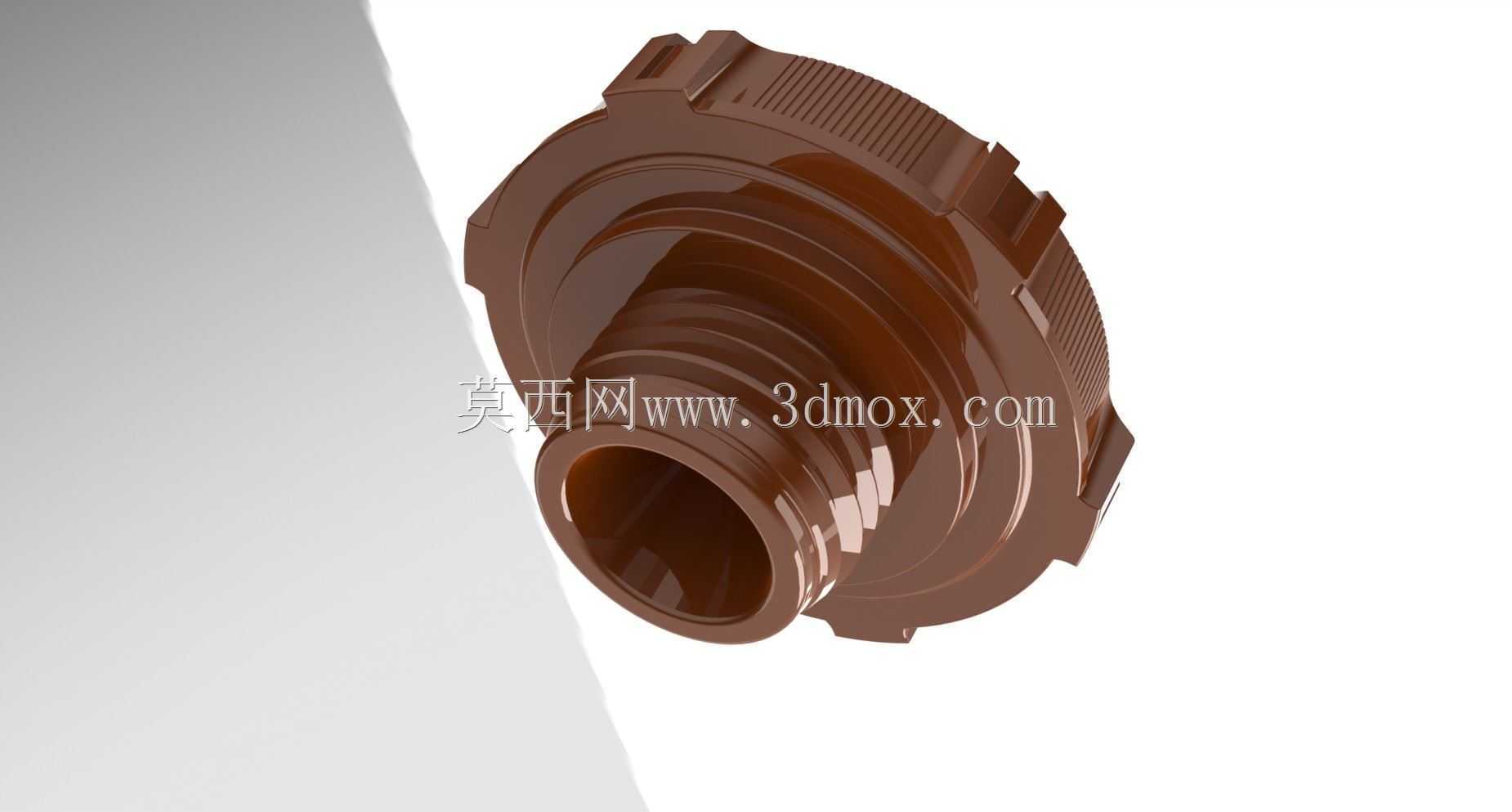

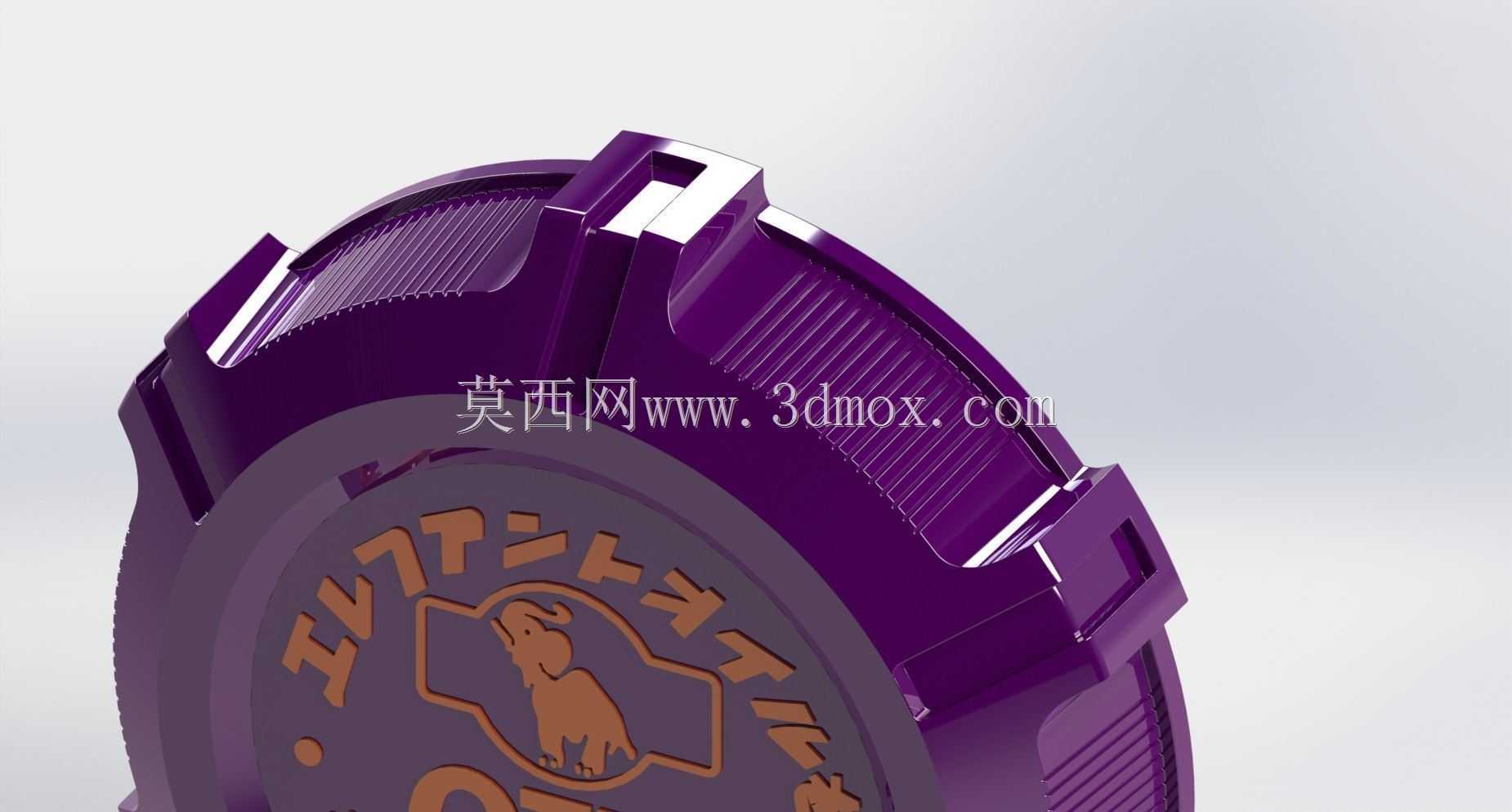

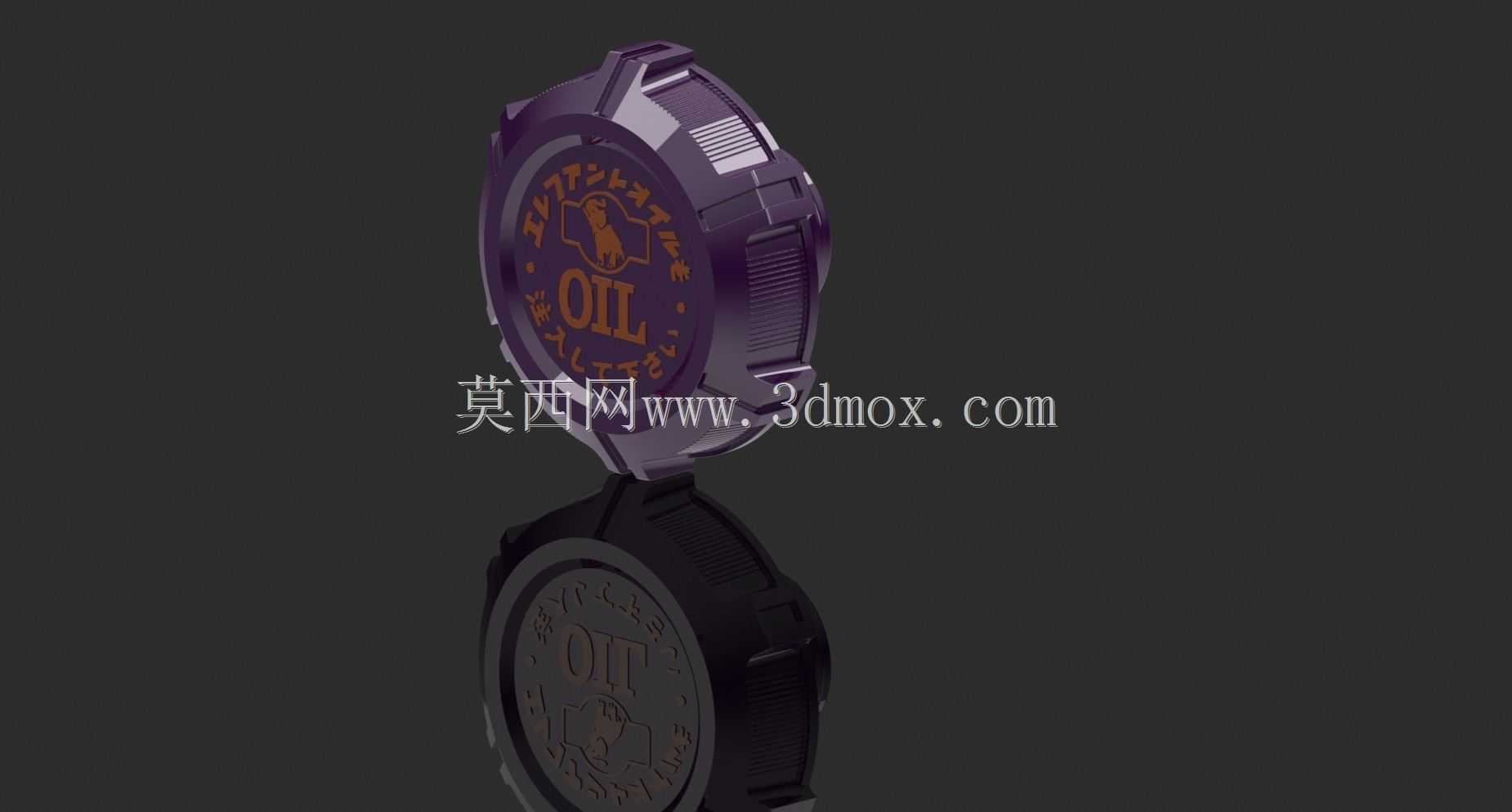

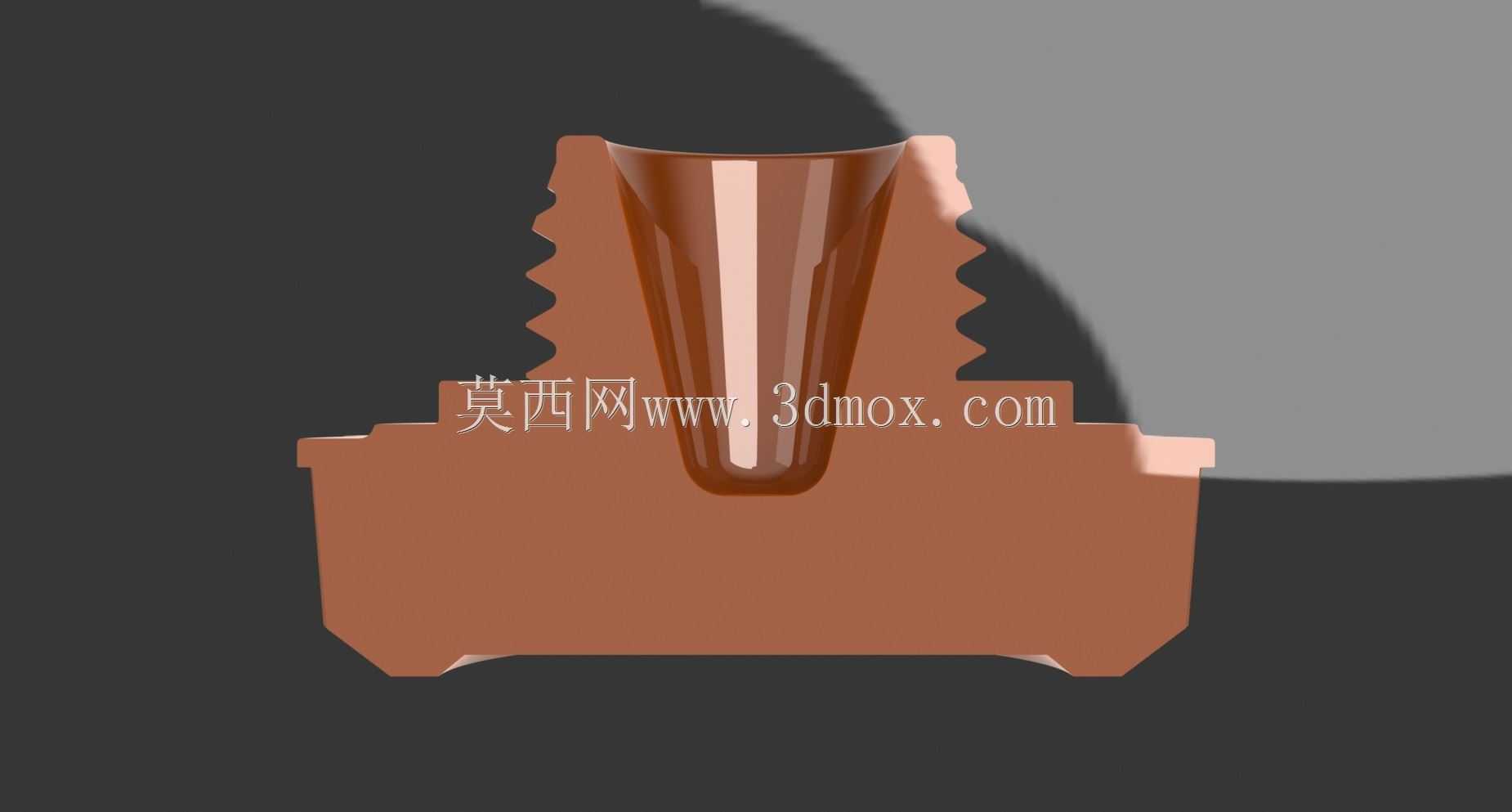

　　内侧的环形密封槽尺寸匹配对应加注口的管径，密封槽内预留了橡胶密封圈的安装余量，压缩量控制在合理区间，既不会因为压缩量过大导致拧动阻力过大，也不会因为压缩量不足在发动机舱温度升高、机油蒸汽压力上升时出现渗漏。油帽顶面的标识区域做了凹陷式的字符设计，标注了机油相关的警示标识，这种凹陷设计比凸起字符更耐磨，长期使用擦拭后不会出现标识磨损模糊的问题，同时字符的深度控制在0.3mm，不会因为凹陷过深积藏灰尘油污，日常清洁更方便。再说到安装边界的尺寸控制，两款油帽的整体外径都控制在合理范围，适配对应车型加注口周边的安装空间，安装后油帽顶端和周边的发动机装饰罩、线束接头的预留间隙都满足整车布置的要求，不会出现安装后和周边部件磕碰的问题，

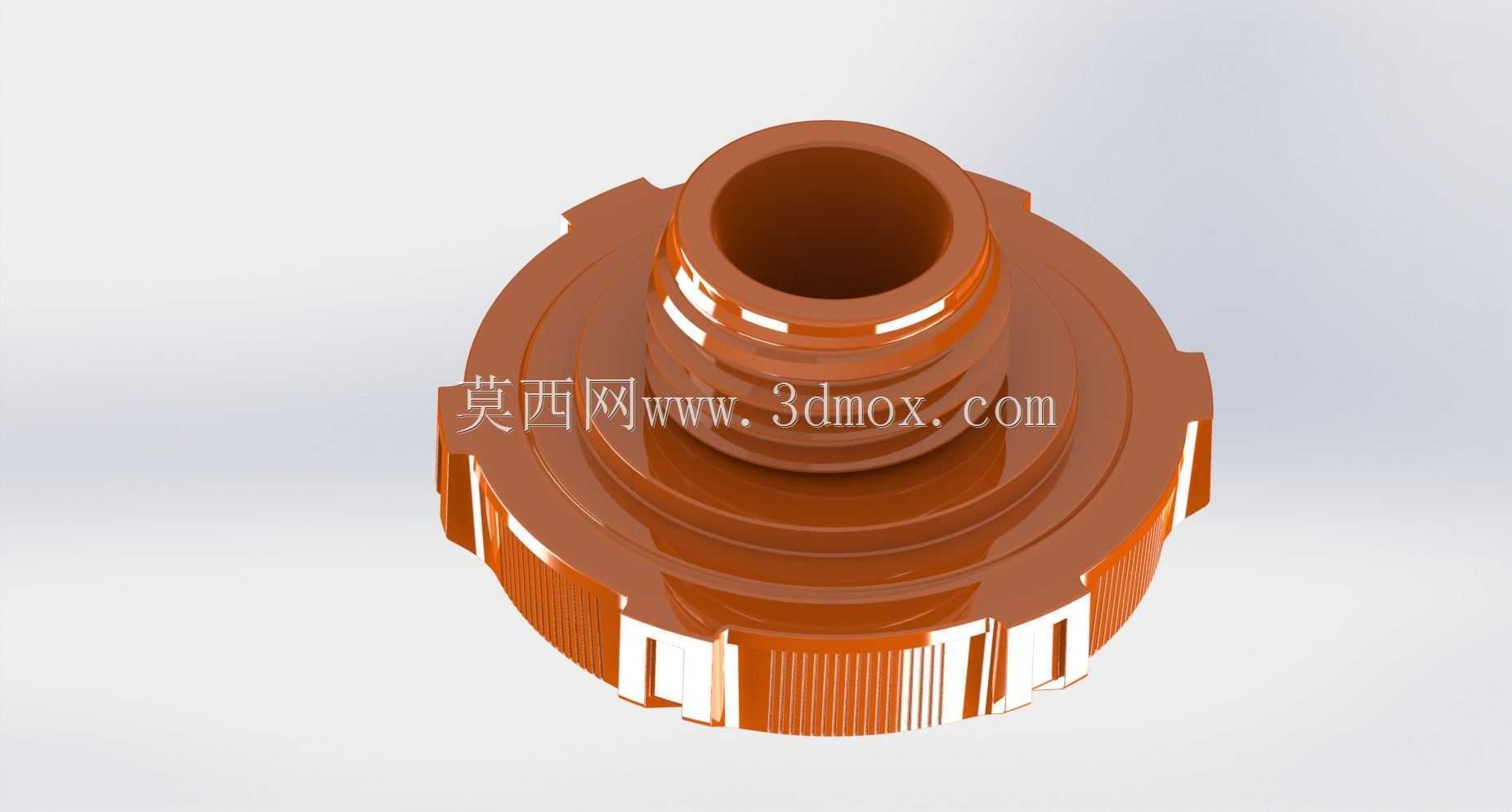

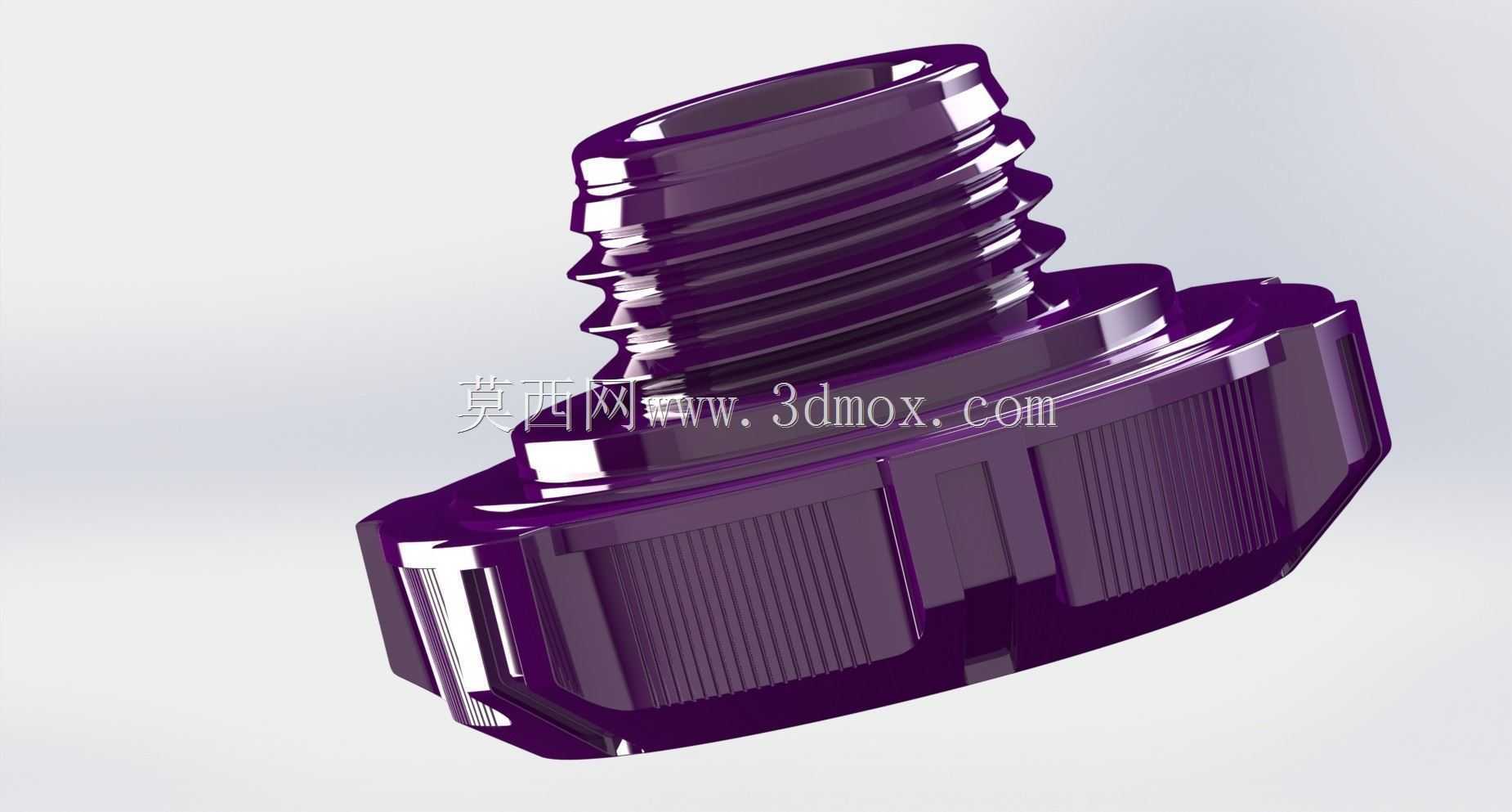

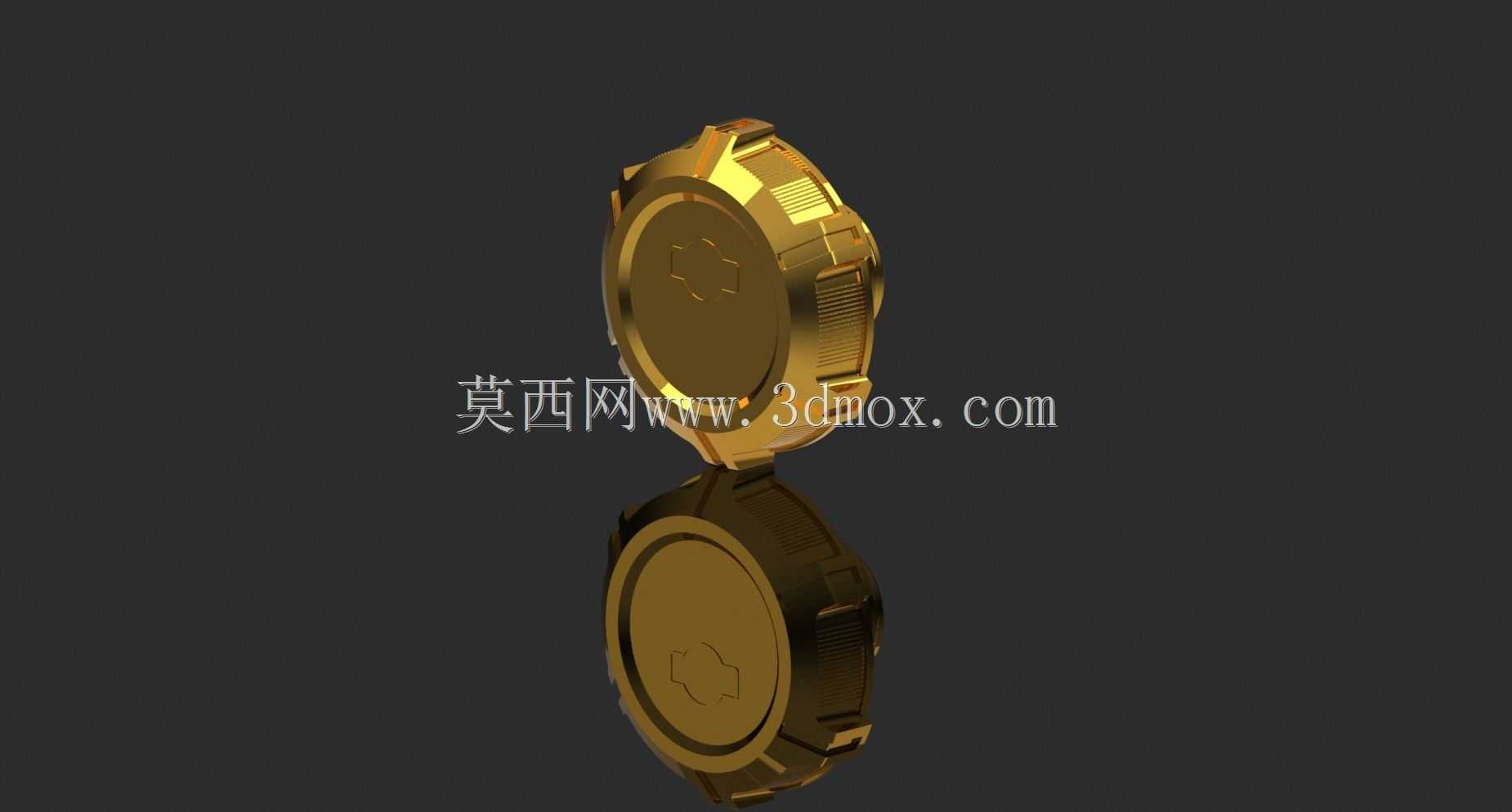

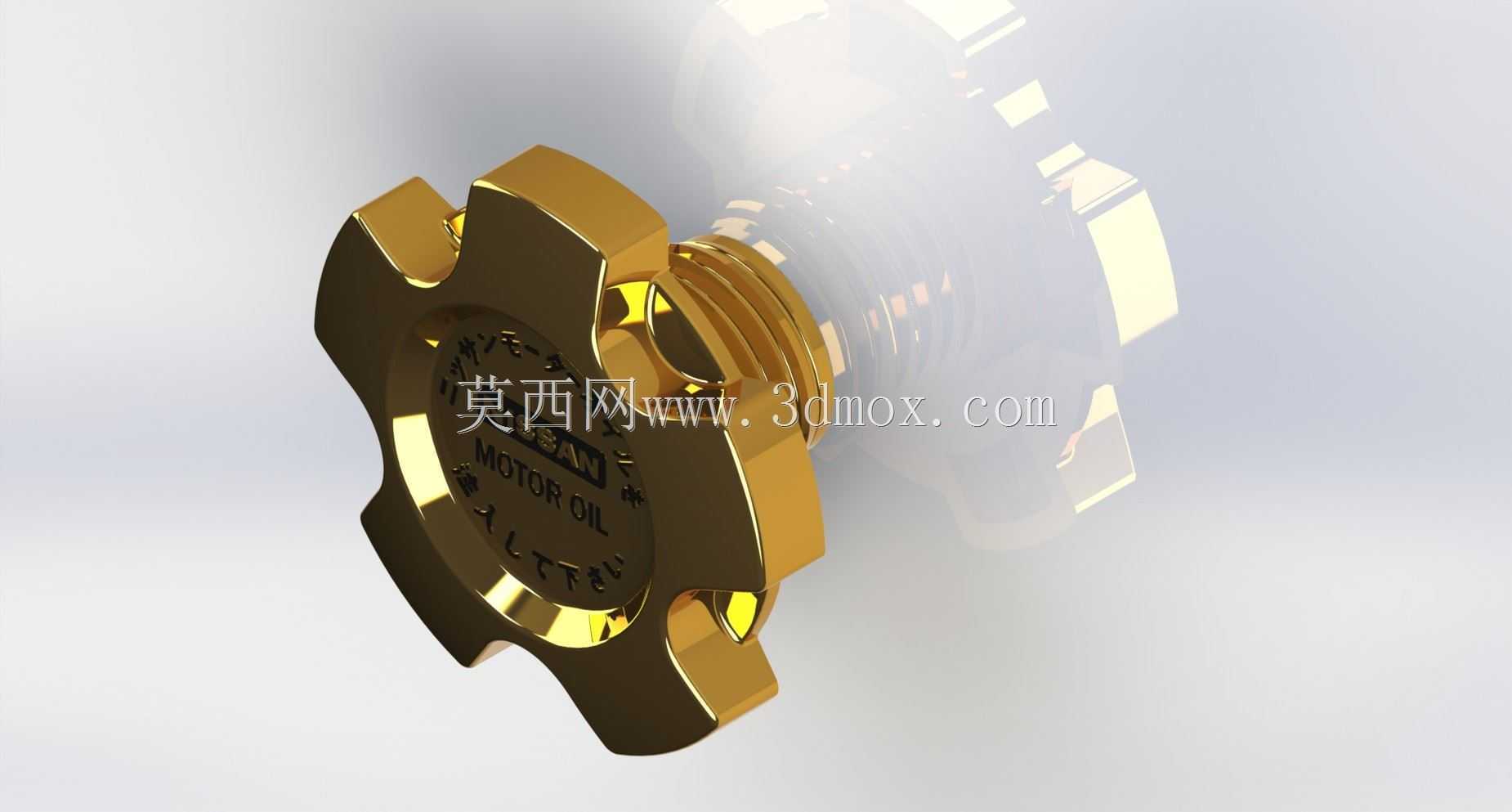

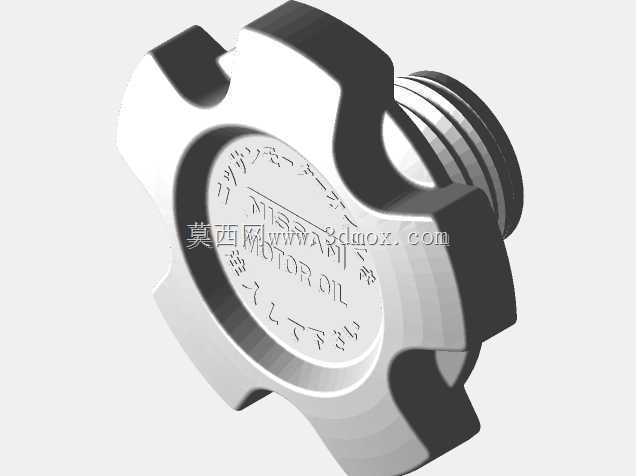

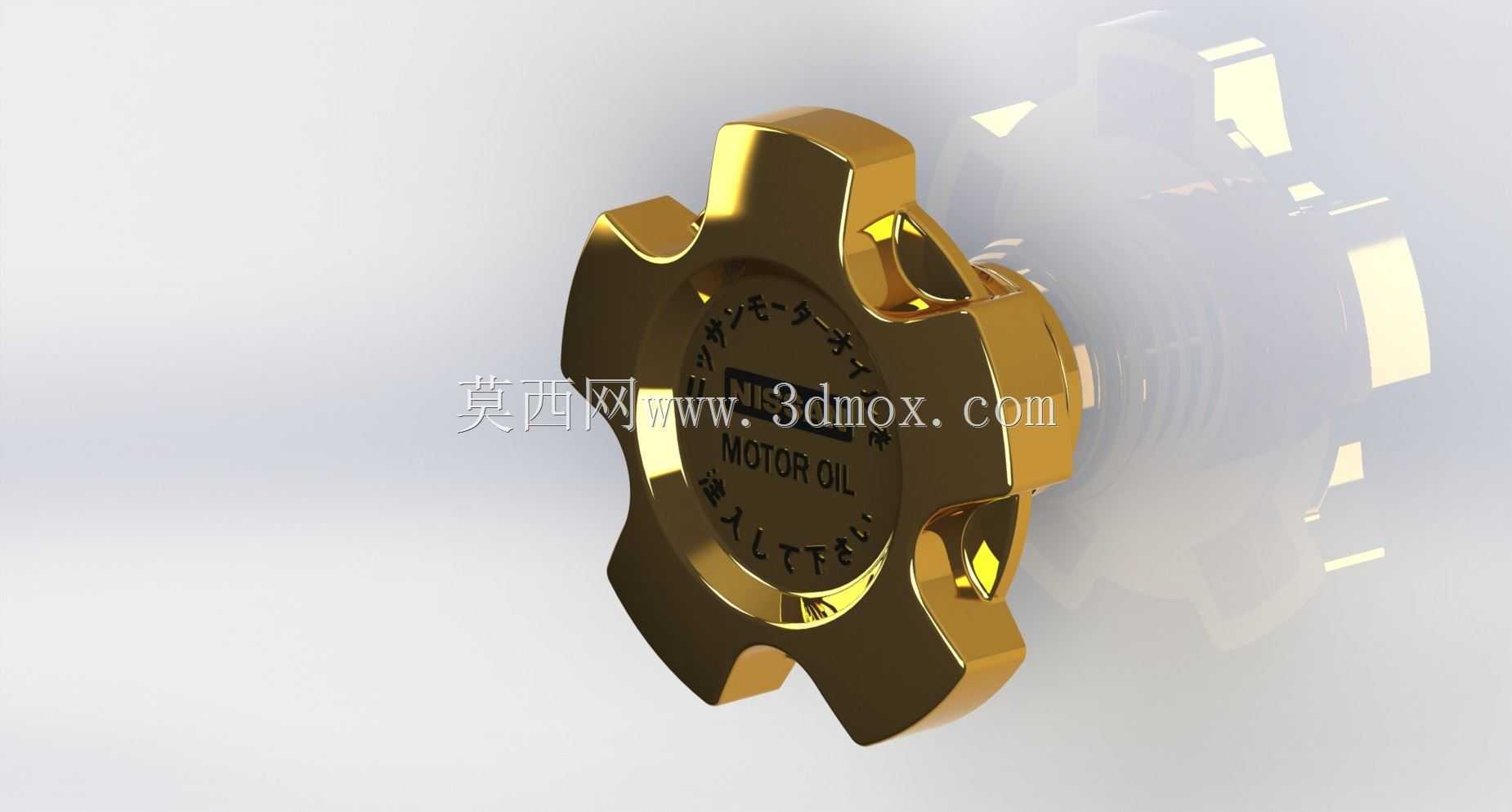

　　油帽的拧动行程也做了限位设计，拧到位后有明显的卡位触感，不需要过度用力就能确认安装到位，避免新手操作时拧得过紧导致后期密封圈过早老化，或者拧不到位出现密封失效。从功能特性上看，两款油帽分别适配不同年款的达特桑车型加注口，一款偏向于金属质感的外观设计，外缘做了加厚的防撞结构，适合没有加装发动机装饰罩的车型，即使日常维护时工具不小心磕碰也不容易出现形变；另一款结构更轻量化，适合加装了全封闭装饰罩的车型，整体重量更轻，长期振动下不会因为自重对加注口端口产生额外的载荷。很多工程师在做这类小零件设计时，往往只关注密封性能，忽略了操作手感和安装边界的匹配，实际上这类用户高频接触的部件，操作手感直接影响整车的运维体验，比如防滑齿的倒角处理，

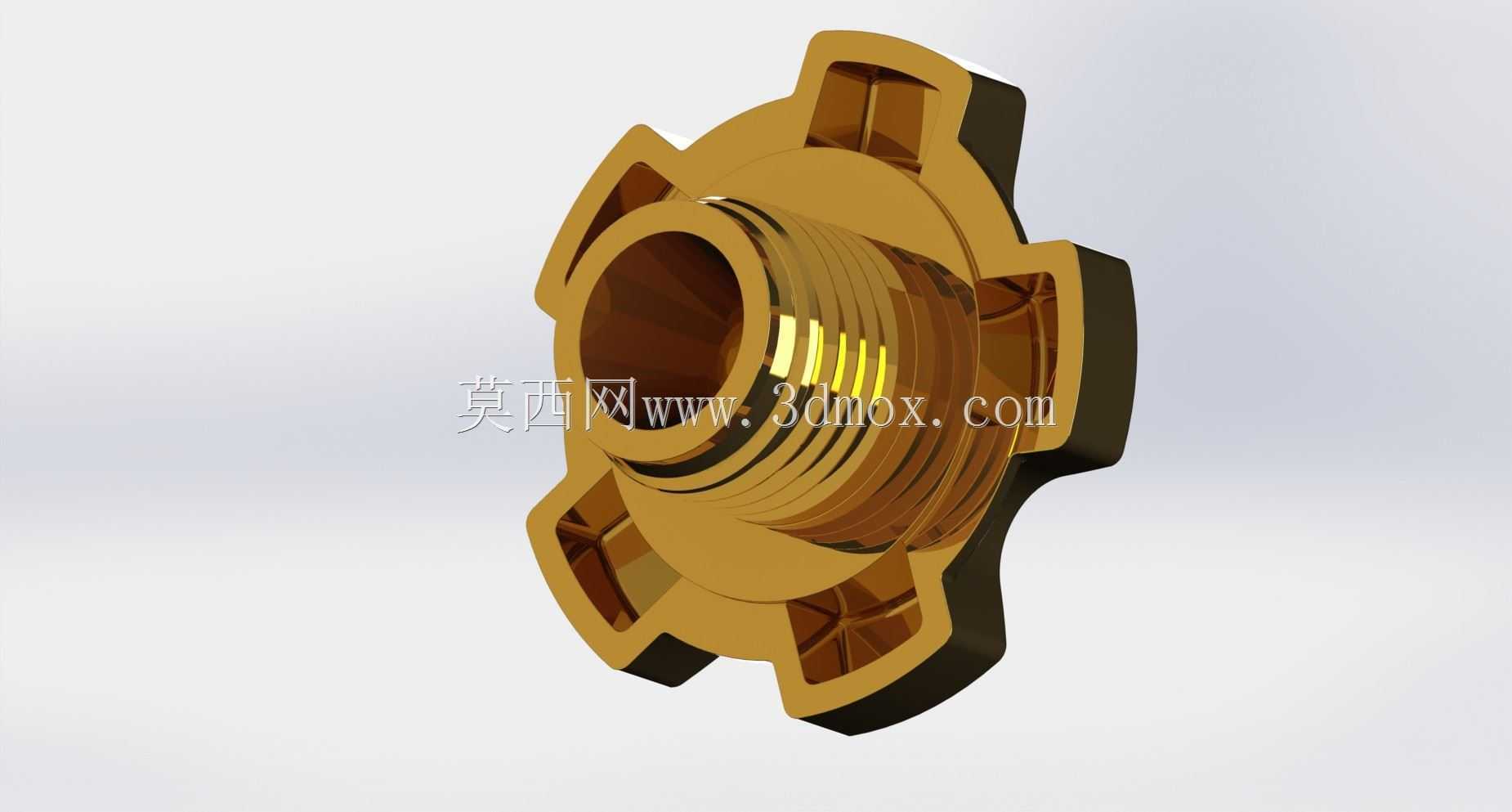

　　两款油帽的凸棱边缘都做了小圆角过渡，不会出现锋利的边缘割手的问题，同时内侧的定位卡扣做了导向斜面，对准加注口后不需要刻意对位就能顺利拧入，减少操作的对位难度。另外在长期使用的可靠性方面，油帽的主体结构壁厚做了均匀化处理，避免壁厚不均导致成型时出现缩痕、内应力集中的问题，在发动机舱-40℃到120℃的温度交变环境下，不会因为热胀冷缩出现形变开裂，密封槽的尺寸公差控制在合理范围，即使密封圈出现一定程度的老化收缩，也能依靠径向的配合余量保持密封性能，延长部件的更换周期。从建模的角度来说，这类零件的建模重点在于防滑齿的阵列参数控制、密封槽的尺寸公差匹配、标识字符的包覆处理，需要结合实际装车的空间位置做干涉检查，不能只做孤立的零件建模，要把零件放到整个发动机舱的装配环境里验证安装、操作的全流程是否存在问题，比如拧动过程中是否会和周边部件产生运动干涉，开启后拔出的路径是否有遮挡，这些细节都是实际设计中需要反复验证的点，很多新手建模时只做零件的外观结构，忽略装配和操作的过程验证，往往到了实车装配阶段才发现操作空间不足、干涉等问题，需要反复修改模具，造成不必要的成本浪费。
