达特桑280ZX车身后部内饰固定卡扣结构

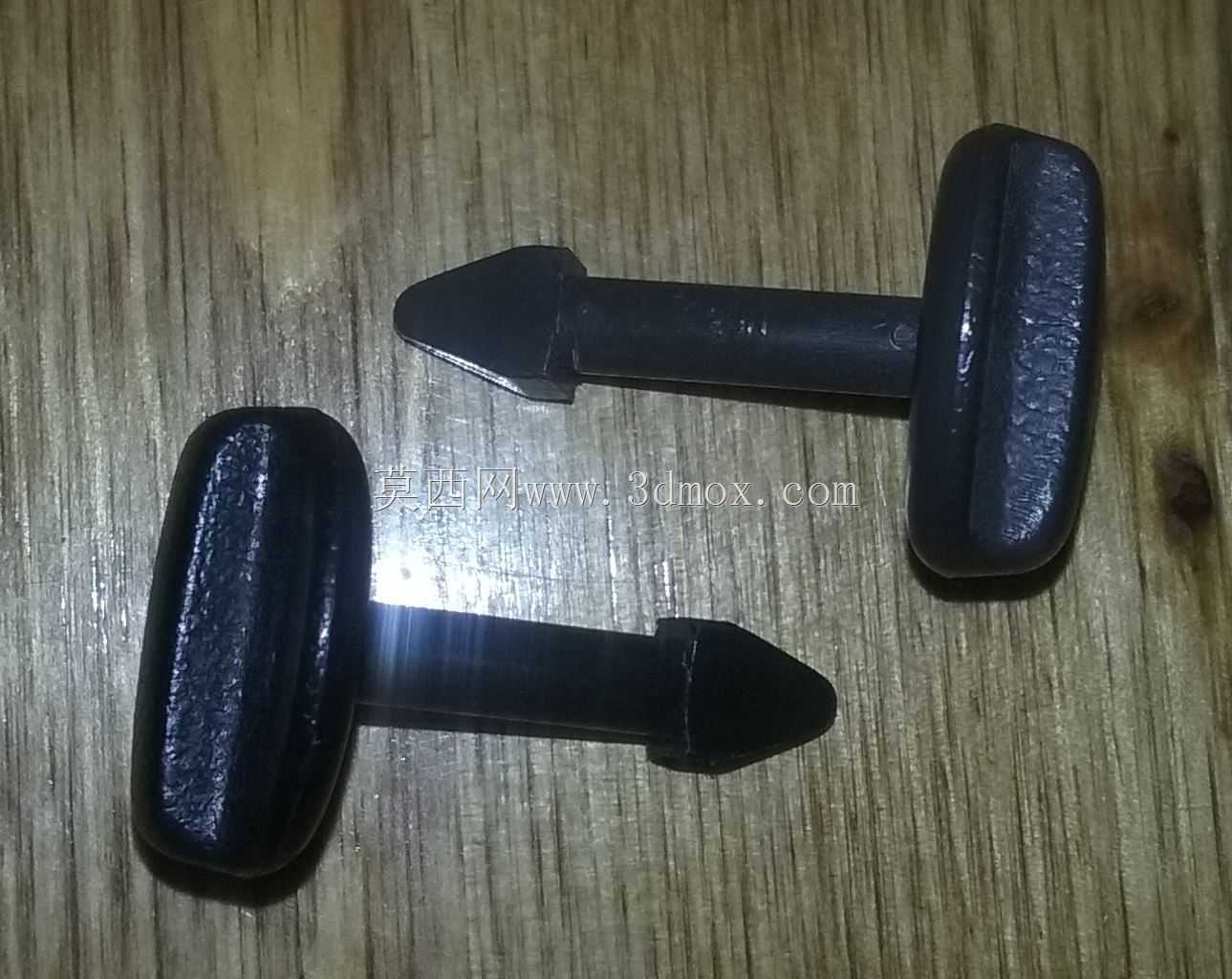

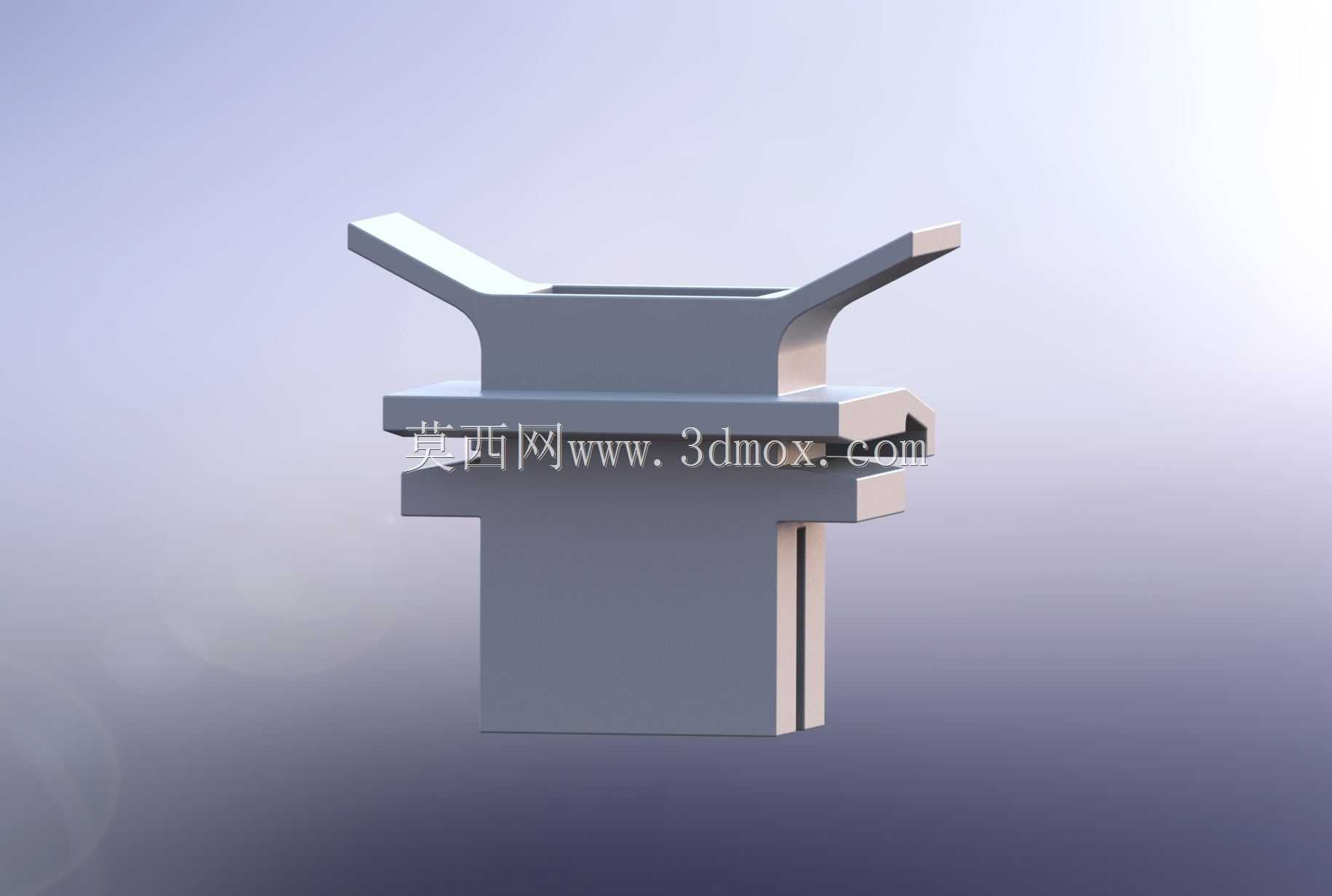

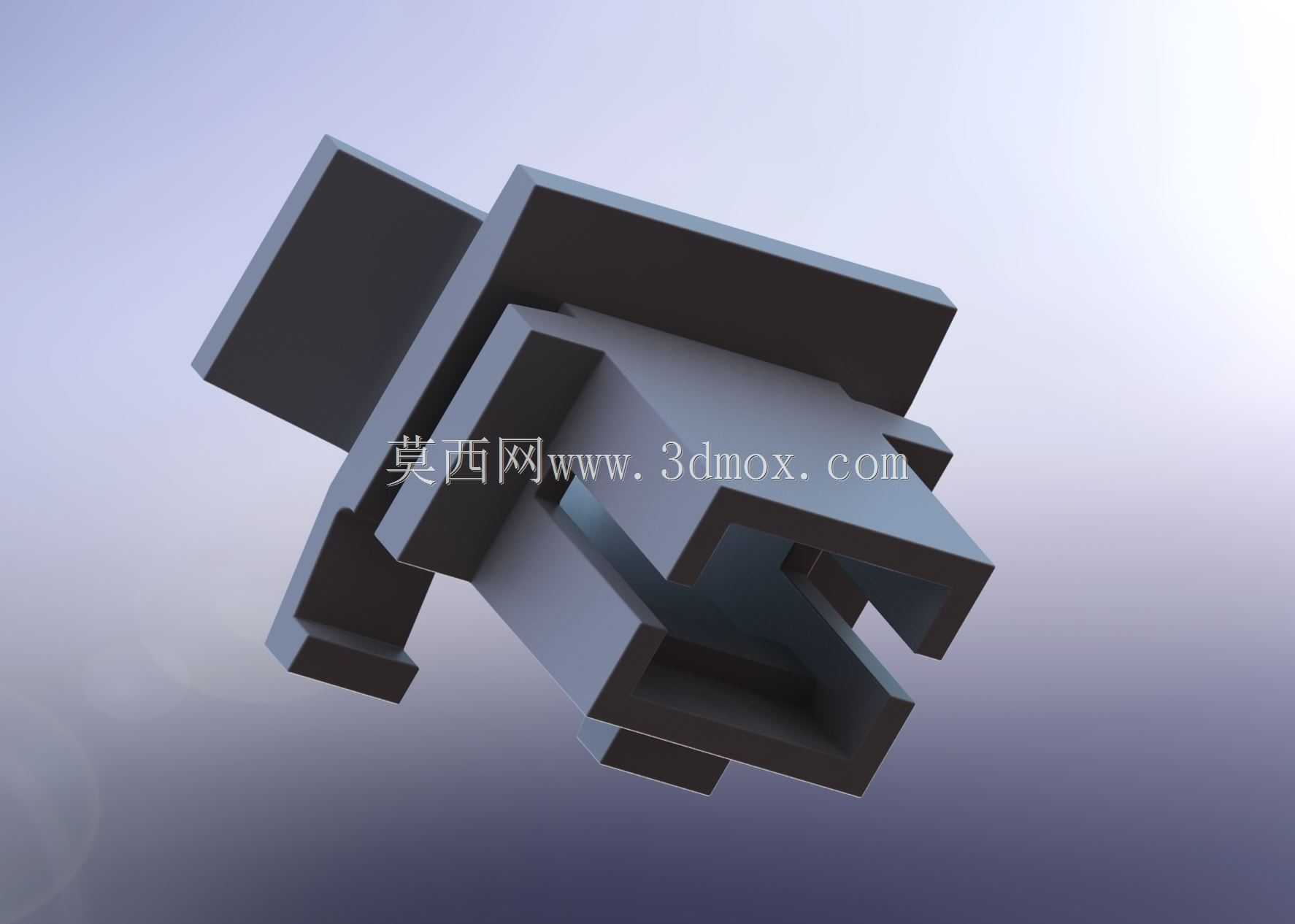

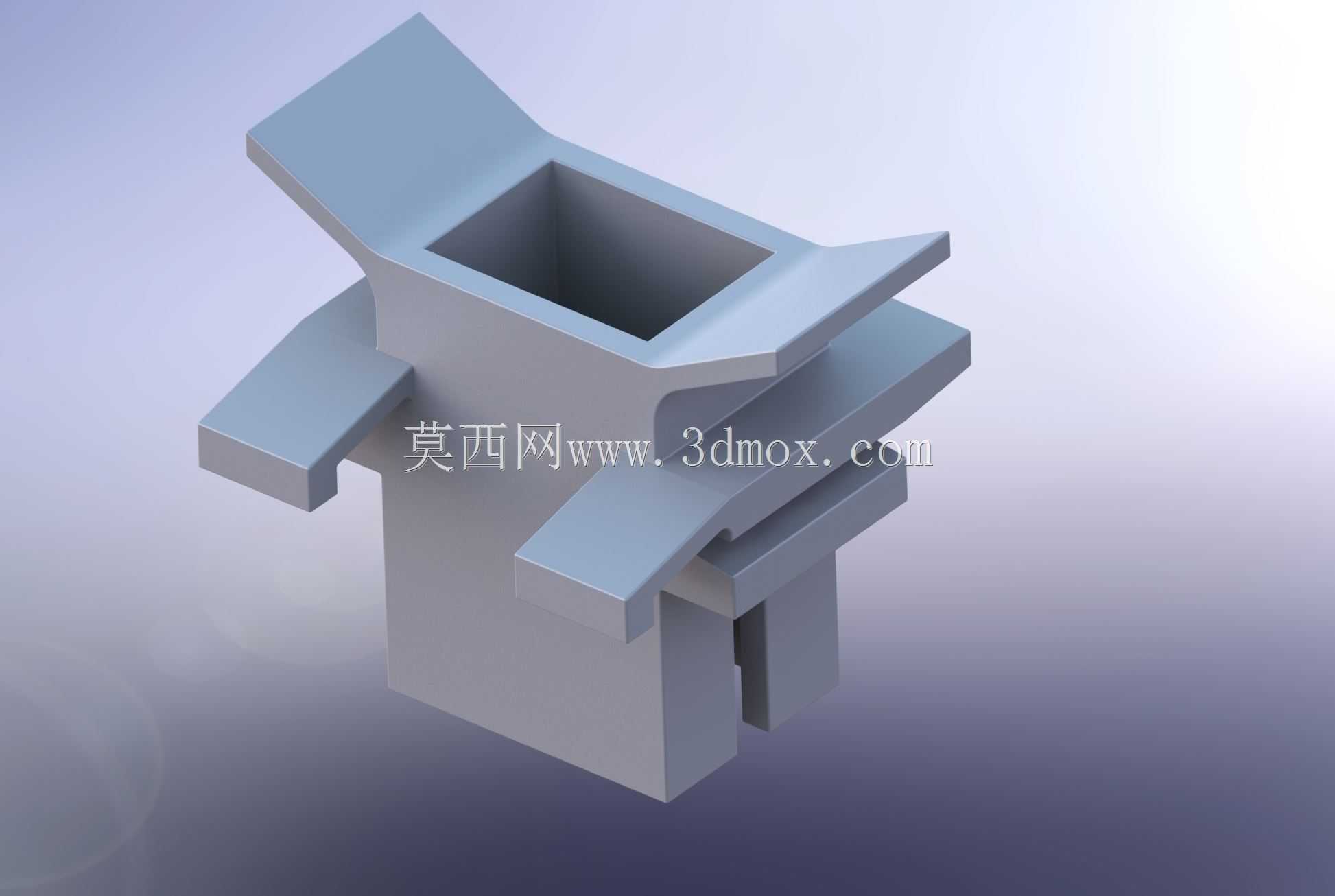

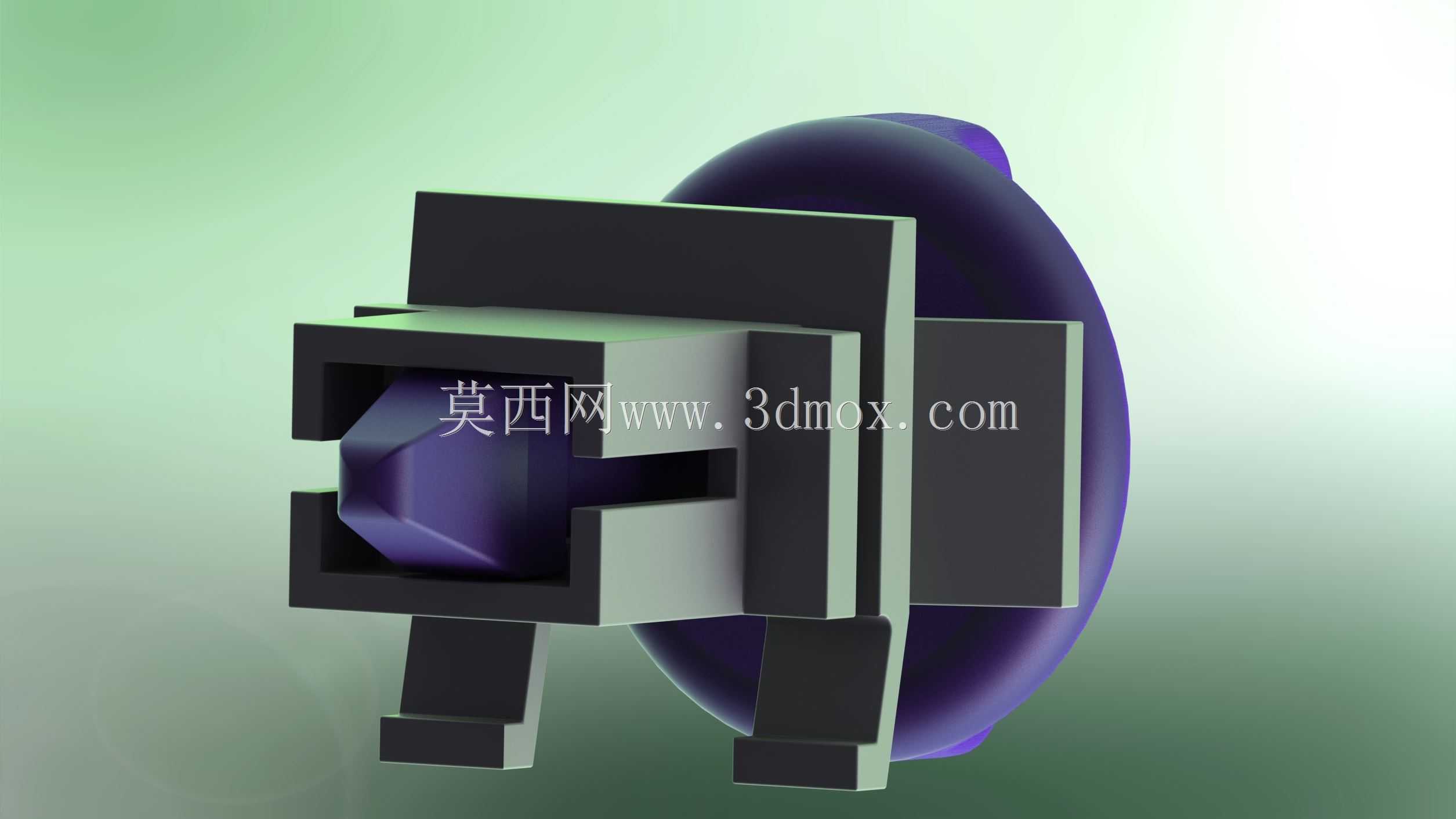

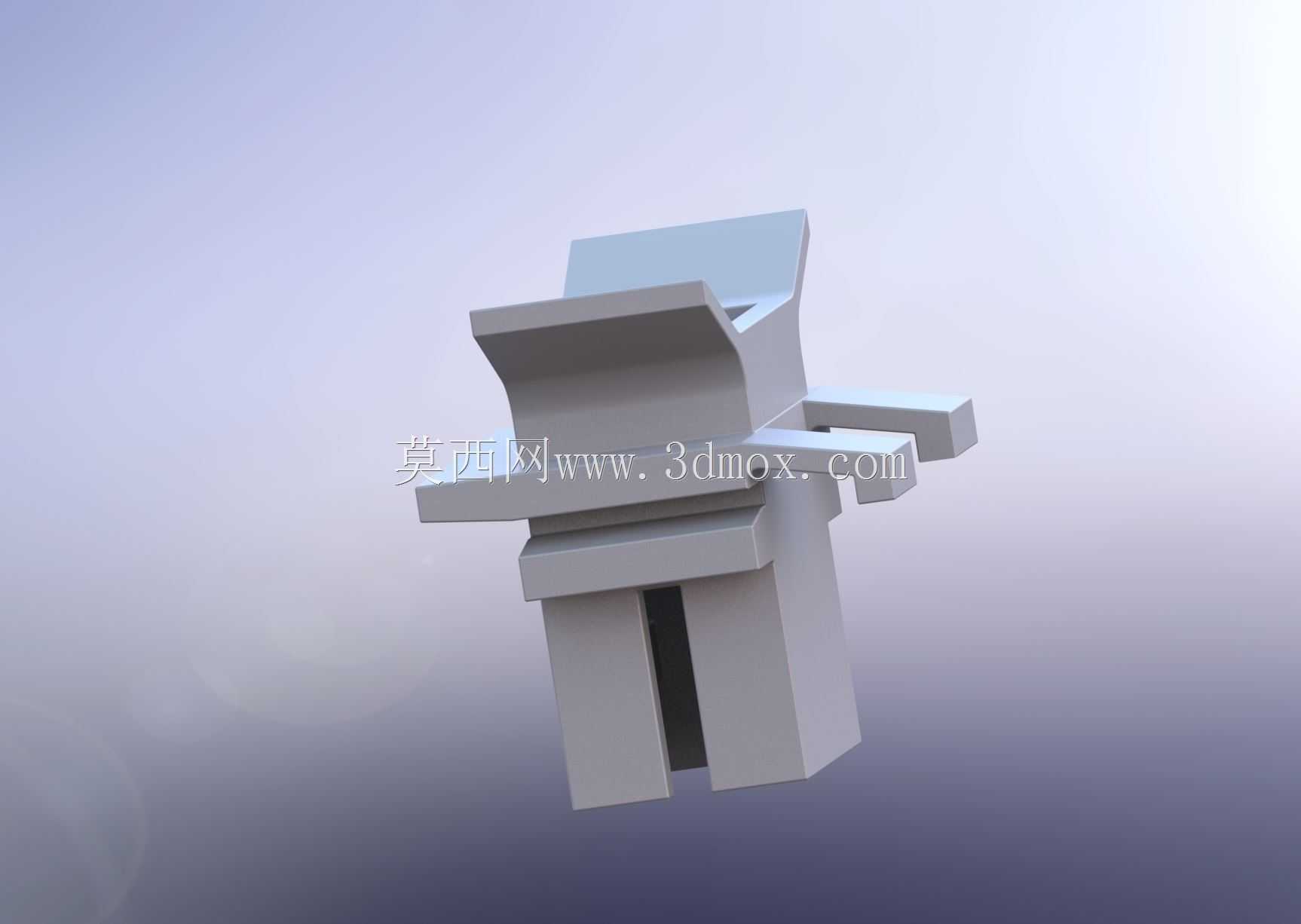

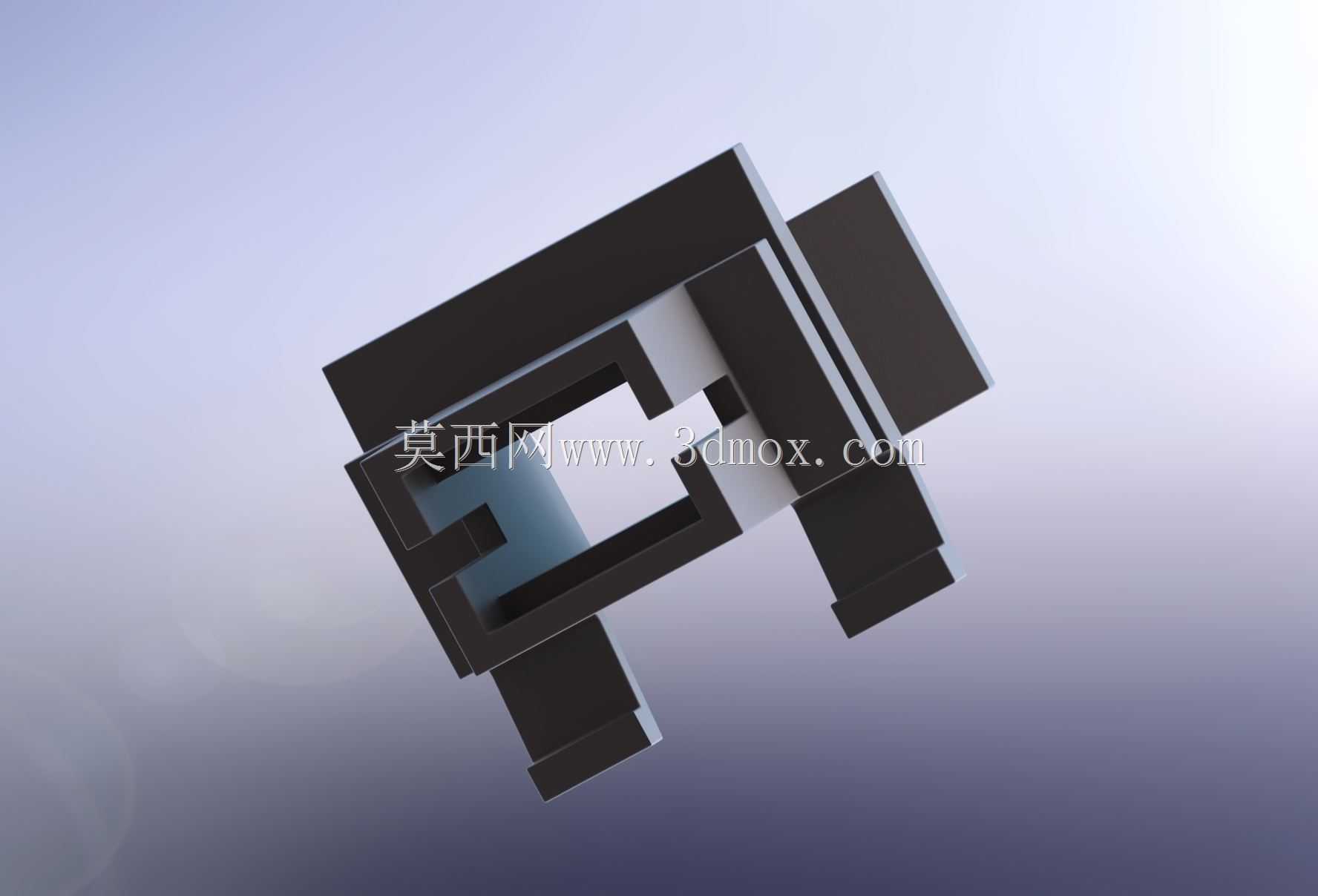

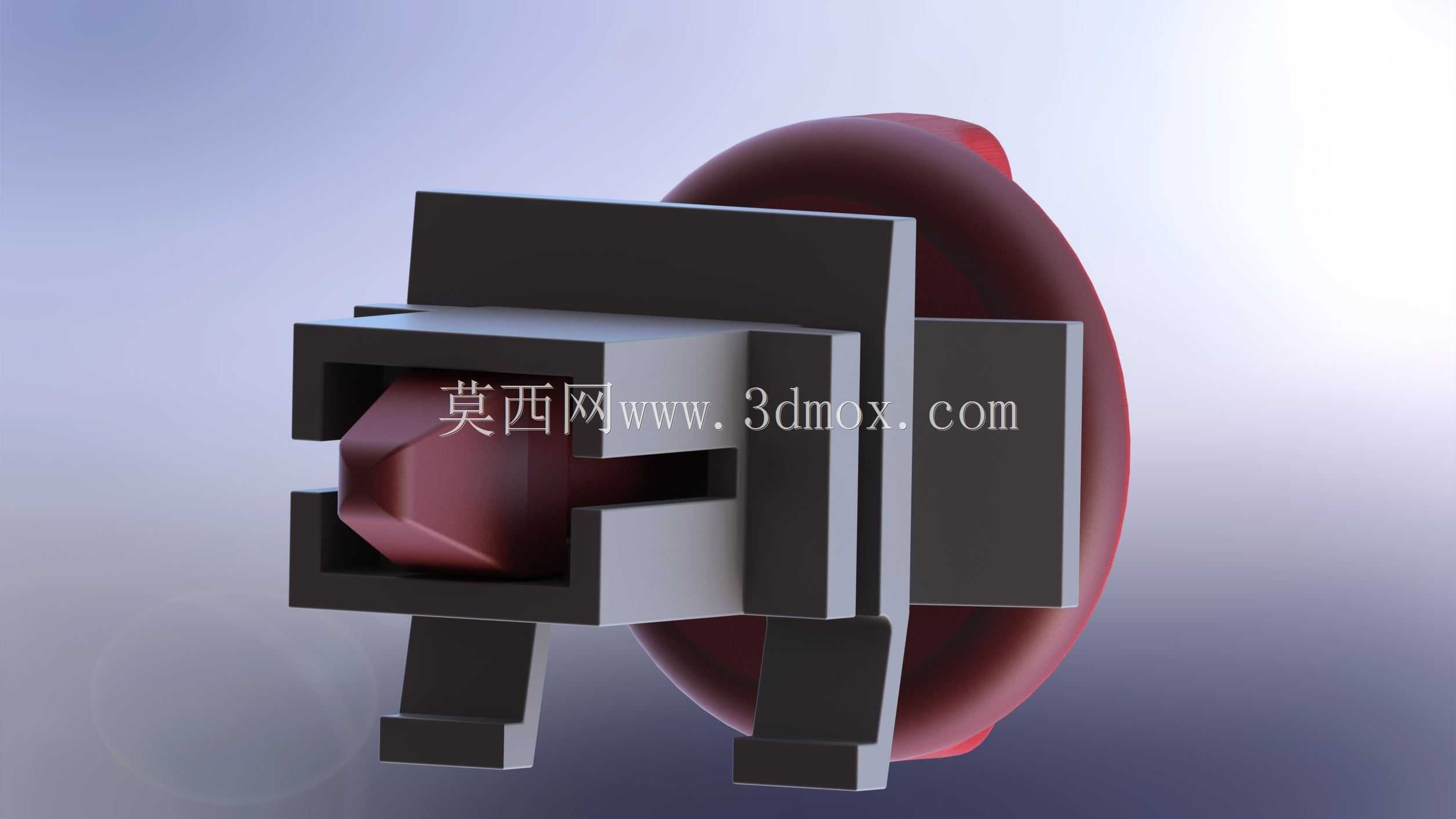

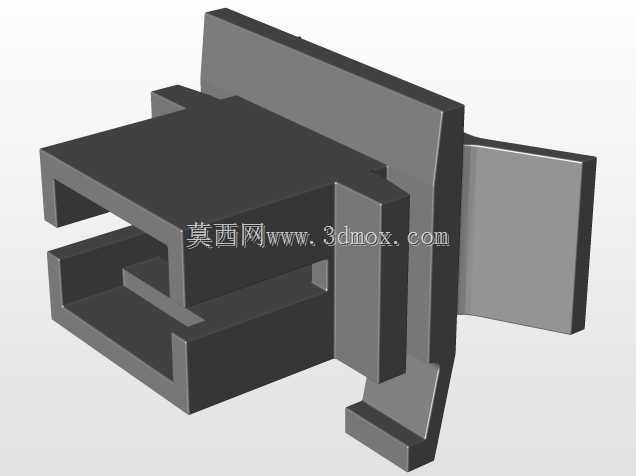

　　在乘用车内饰装配体系中，后部舱体内饰板的固定可靠性直接影响整车NVH表现与长期使用质感，这类隐藏式卡扣作为内饰装配的核心连接件，承担着饰板与车身钣金之间的定位、紧固与缓冲多重作用。本次拆解建模的这款卡扣，适配达特桑280ZX车型的后部内饰区域，在同平台后续Z31系列车型的部分内饰固定点位上也可通用，属于车型迭代过程中保留的成熟通用连接件。从实际装车场景来看，这类卡扣主要布置在车身后部侧围饰板、后备箱内衬板、后窗台装饰板等部件的安装点位上，替代传统螺丝固定方案，既能够隐藏连接结构保证内饰外观完整性，也可以在车辆行驶过程中吸收钣金与饰板之间的微小振动，避免饰板松动产生异响。从结构设计逻辑来看，这款卡扣采用分体式功能分区设计，

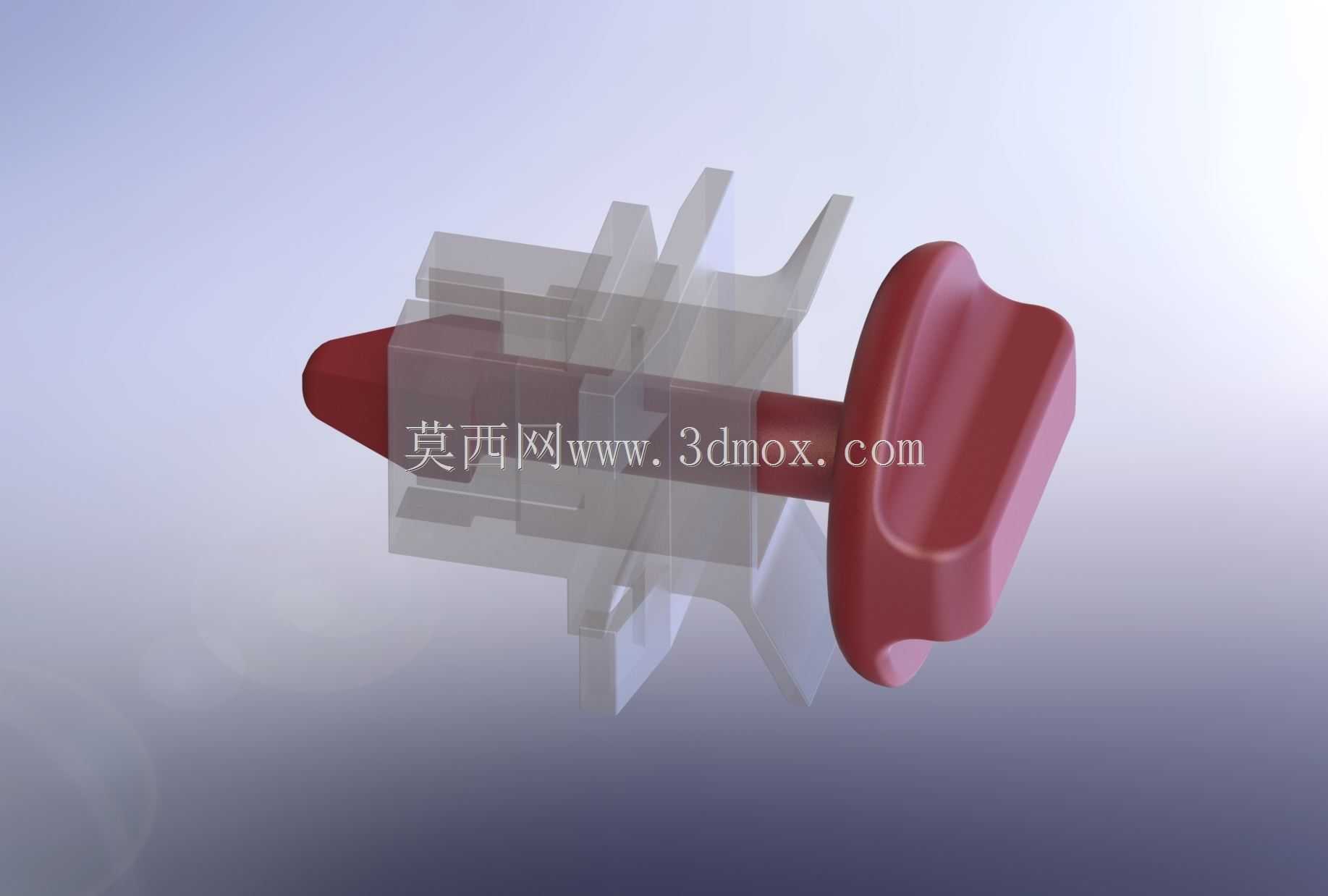

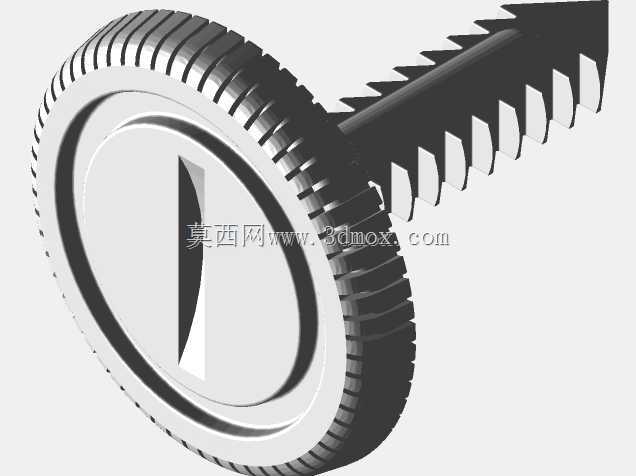

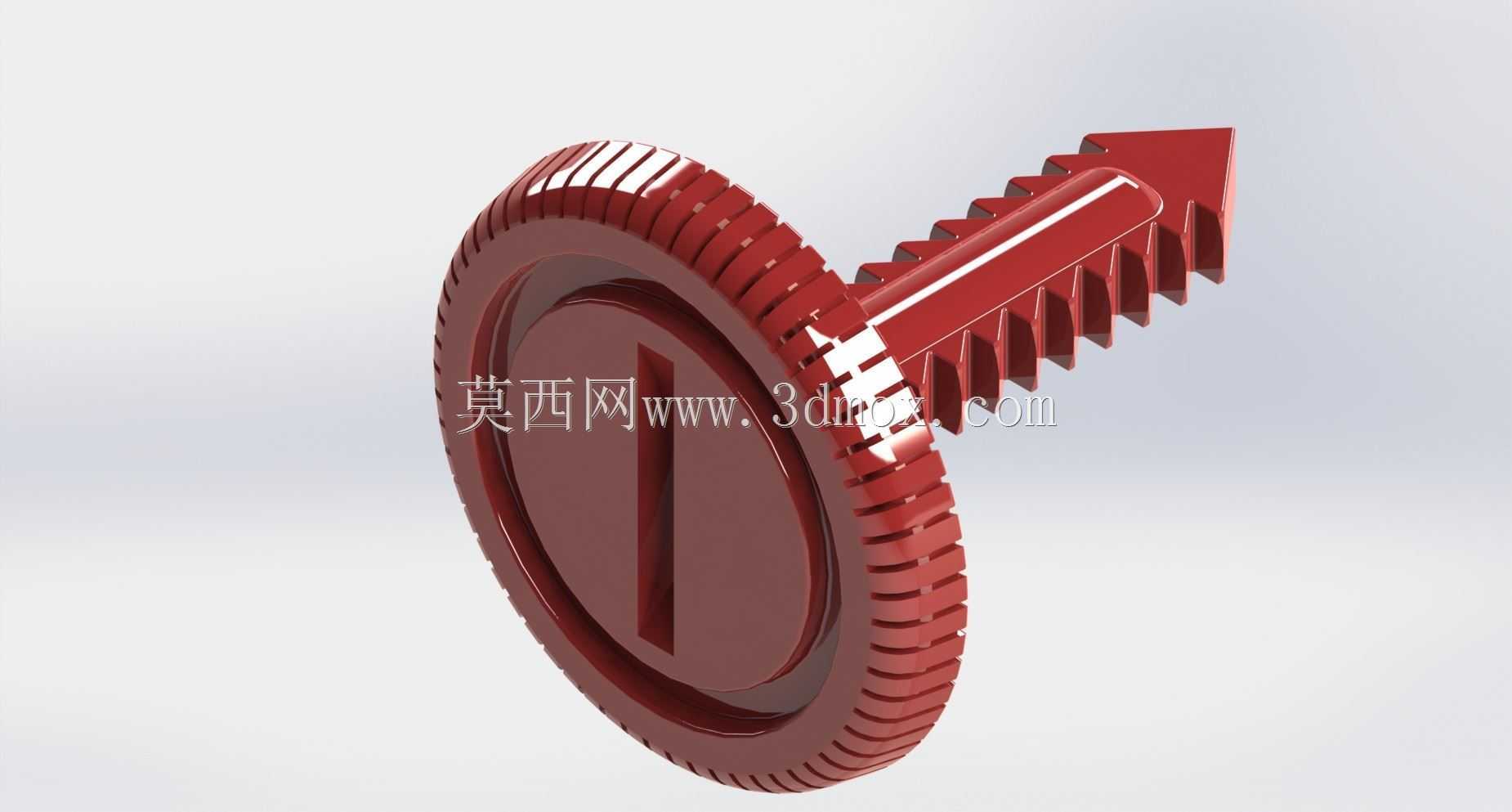

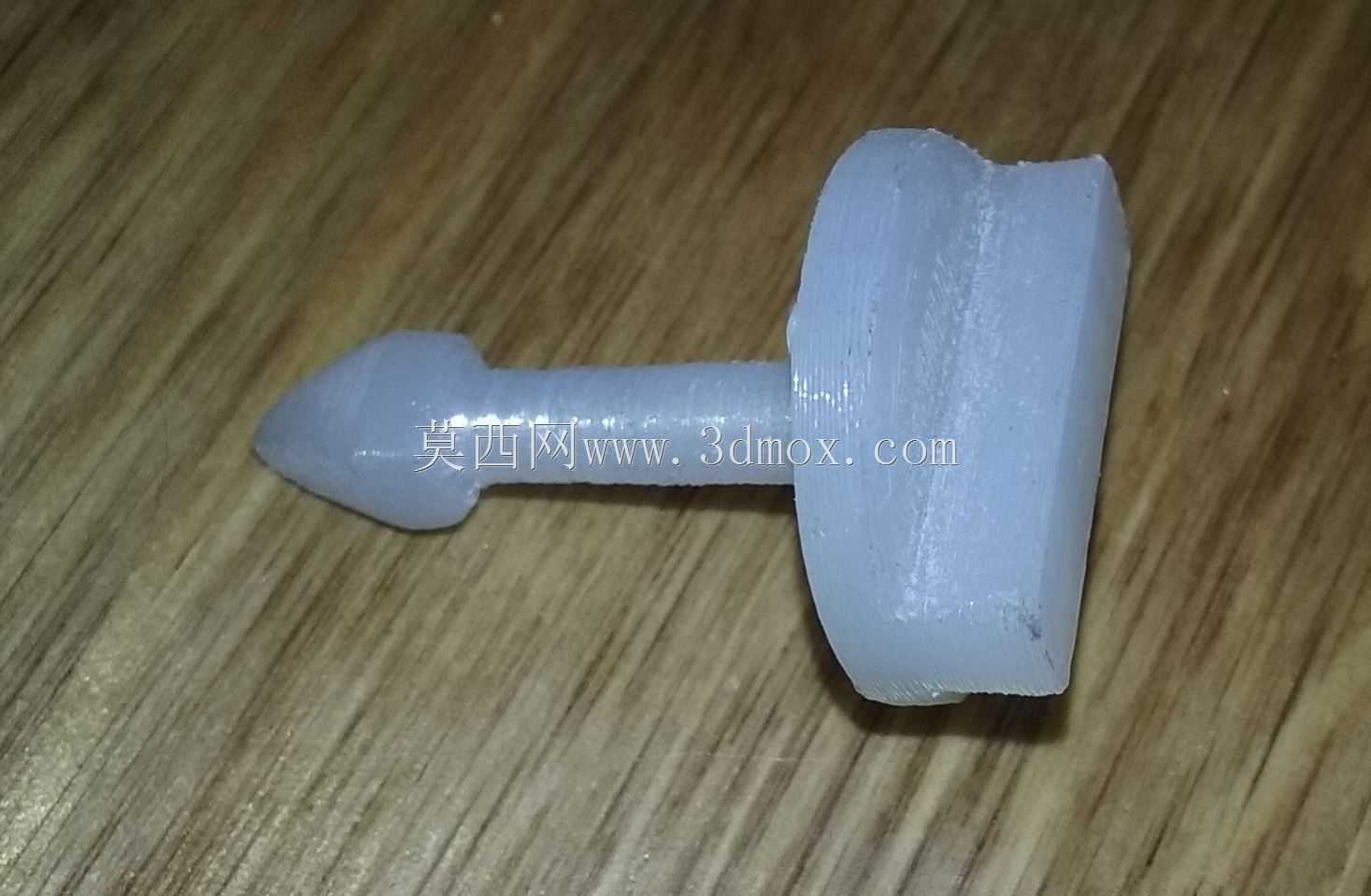

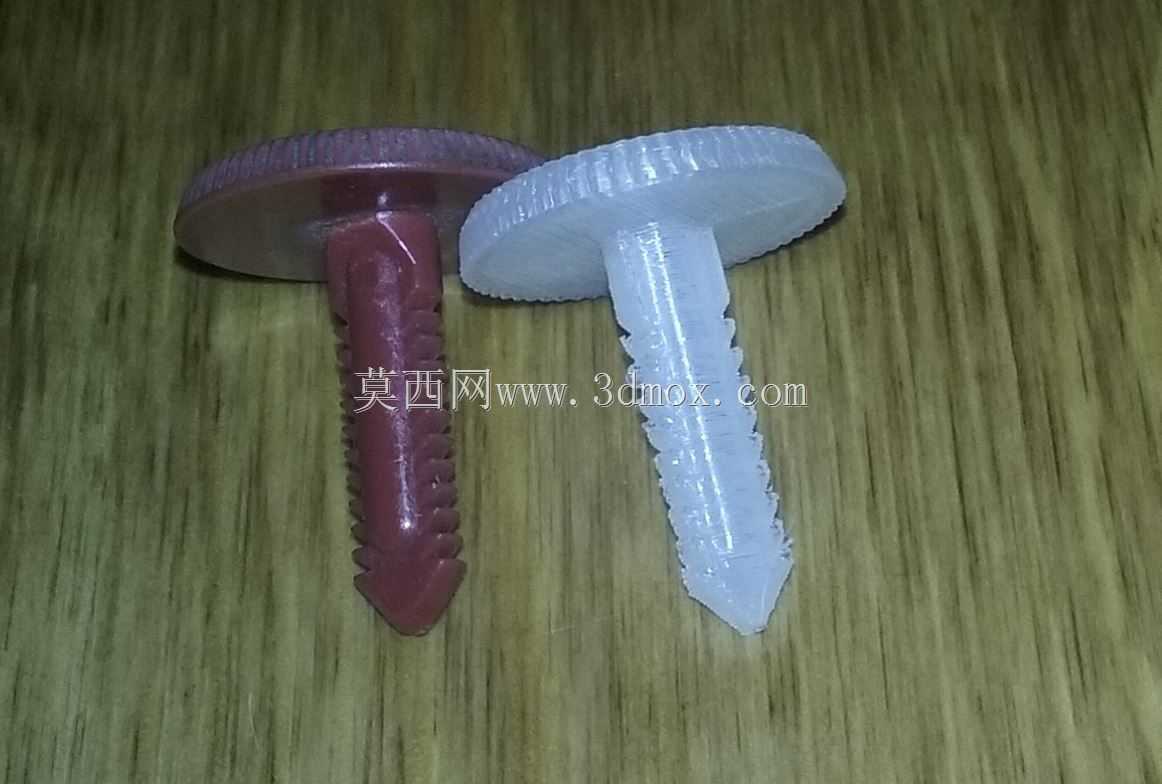

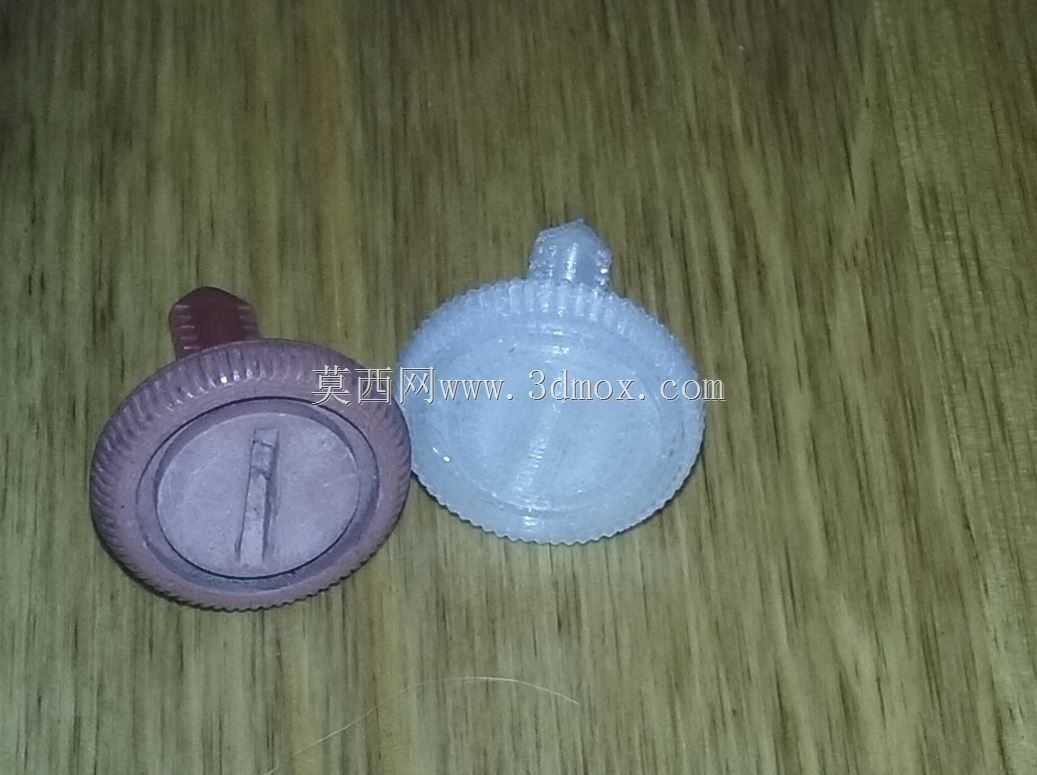

　　前端的锥形导向头在装配时可以快速对准钣金上的预制安装孔，降低装配对位难度，中间段的多层弹性倒刺结构是核心锁紧部位，穿过安装孔后倒刺自然张开，卡接在钣金背面形成轴向锁紧力，避免卡扣从孔位脱出；与饰板接触的端头部采用符合人体工学的弧形按压面，装配时工人可以用手直接按压到位，不需要额外工具，大幅提升总装线的装配效率。在尺寸边界设计上，这款卡扣的安装孔适配直径为常规内饰卡扣通用尺寸，插入钣金后的有效锁紧深度匹配0.8-1.2mm厚度的车身冷轧钢板，端头与饰板接触的承压面直径经过计算，能够将按压力均匀分散在饰板的安装柱上，避免局部应力集中导致塑料饰板开裂。中间段的弹性翅片除了锁紧功能外，还预留了0.3mm左右的浮动间隙，

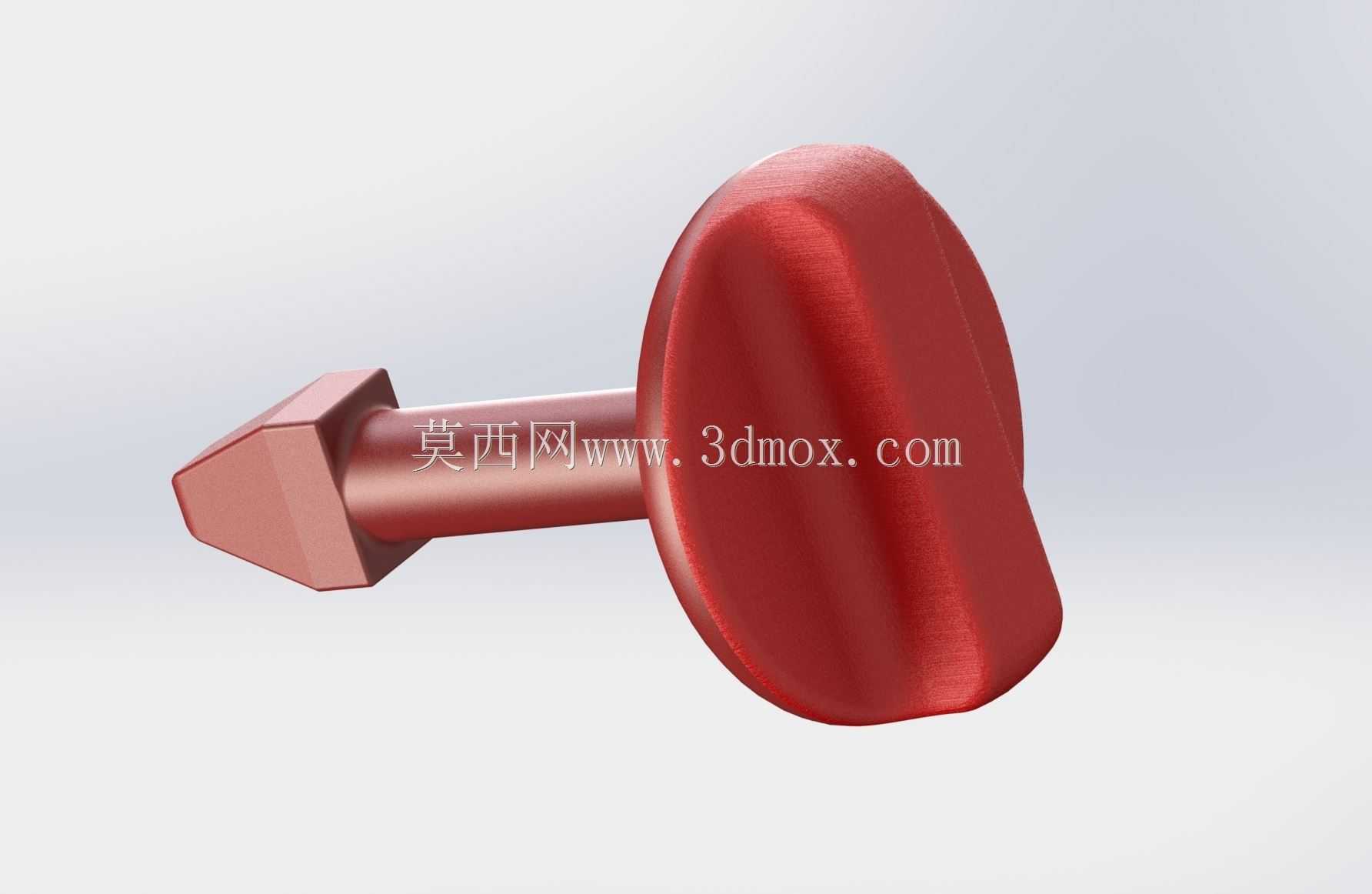

　　允许饰板与钣金之间存在微小的相对位移，在车辆经过颠簸路面车身产生轻微扭转时，卡扣可以通过自身弹性变形吸收位移量，不会因为硬连接导致饰板受力开裂或者卡扣断裂。从材料选型的工程逻辑来看，这类卡扣通常选用增韧改性的POM材料注塑成型，既具备足够的刚性保证锁紧力不衰减，也有合适的韧性保证装配和拆卸过程中倒刺结构不会断裂，在-40℃到85℃的整车使用温度区间内，材料性能波动范围控制在15%以内，能够覆盖车辆在不同气候区域的使用需求。在建模过程中，需要重点还原卡扣各段的配合公差，倒刺结构的脱模斜度、弹性翅片的厚度尺寸、端头的曲面弧度都需要严格按照实物测绘数据还原，尤其是中间段与安装孔配合的尺寸公差带，需要控制在±0.05mm以内，

　　才能保证虚拟装配时的干涉检查结果与实际装车状态一致。对于逆向建模的从业者来说，这类薄壁弹性件的建模难点在于弹性翅片的变形量模拟，不能完全按照自由状态下的尺寸建模，需要考虑装配后翅片被压缩的变形状态，才能准确还原实际装车时的卡接力。在售后维修场景中，这类卡扣属于易损件，拆卸内饰板时很容易因为操作不当导致倒刺断裂，因此建模时还原准确的结构尺寸，也可以为售后替换件的生产提供精准的三维数据参考，避免副厂配件因为尺寸偏差导致装配松动或者卡接过紧损坏饰板。从整车装配工艺的角度来看，这类卡扣的点位布置通常遵循150-200mm的间距原则，在饰板的边角位置会适当加密点位，避免饰板边缘翘起，单个卡扣的轴向拉脱力设计值不低于80N，能够保证车辆在长期使用过程中不会因为振动导致饰板脱落，同时剪切力设计值不低于50N，应对车辆侧面碰撞时的饰板固定需求，避免碰撞过程中饰板脱落对乘员造成二次伤害。
