老式乘用车发动机舱检查灯控制开关结构

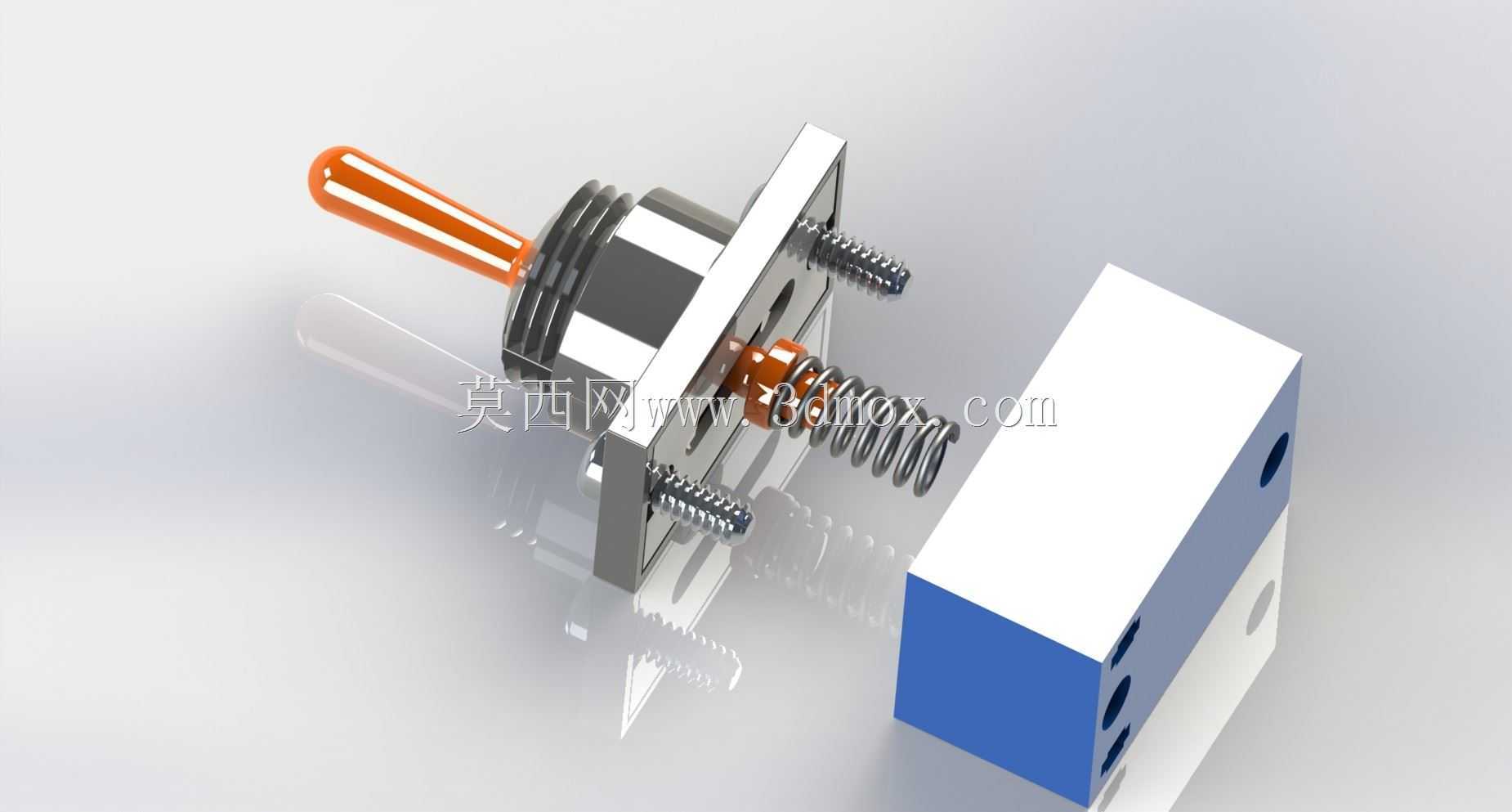

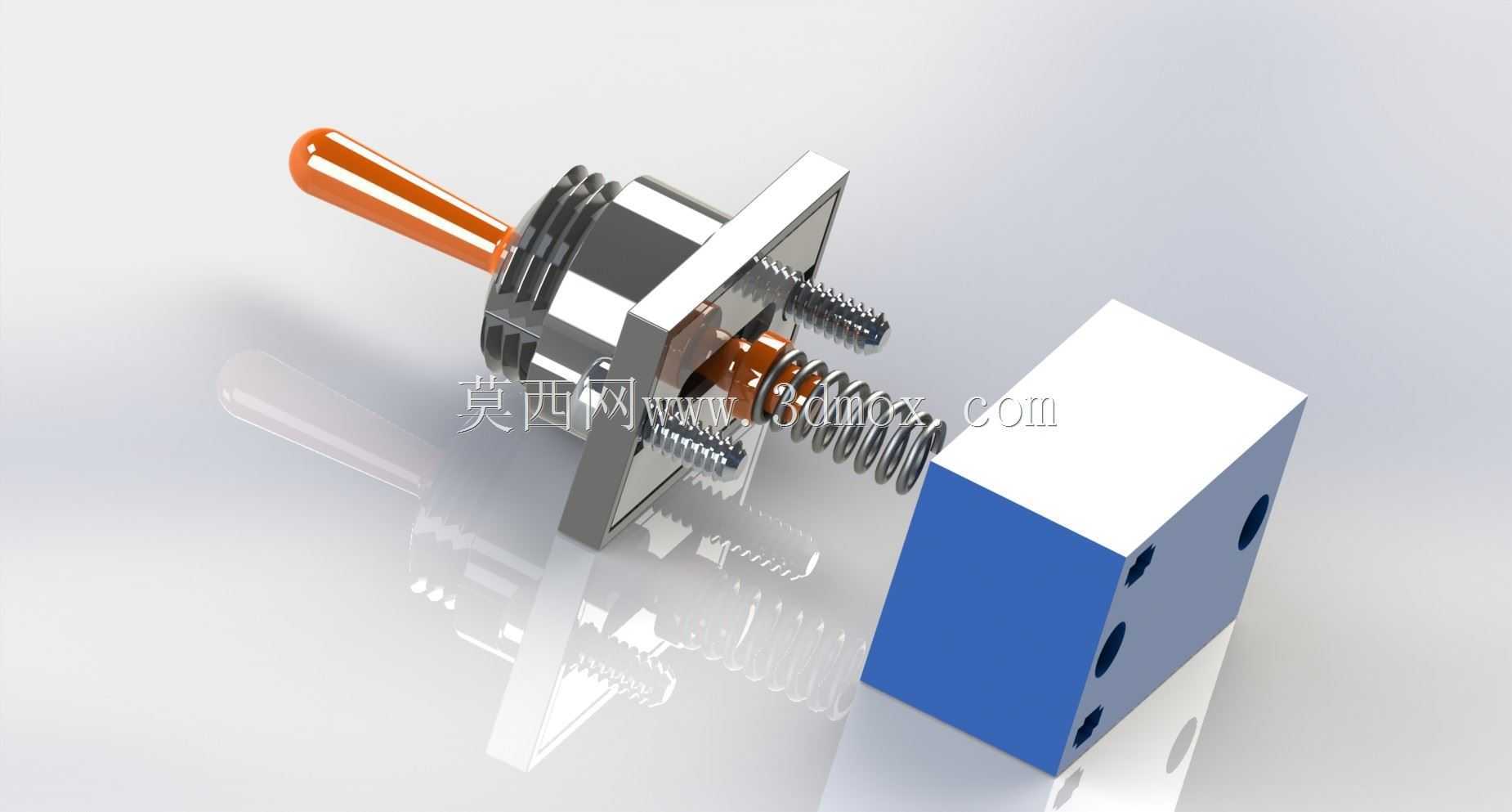

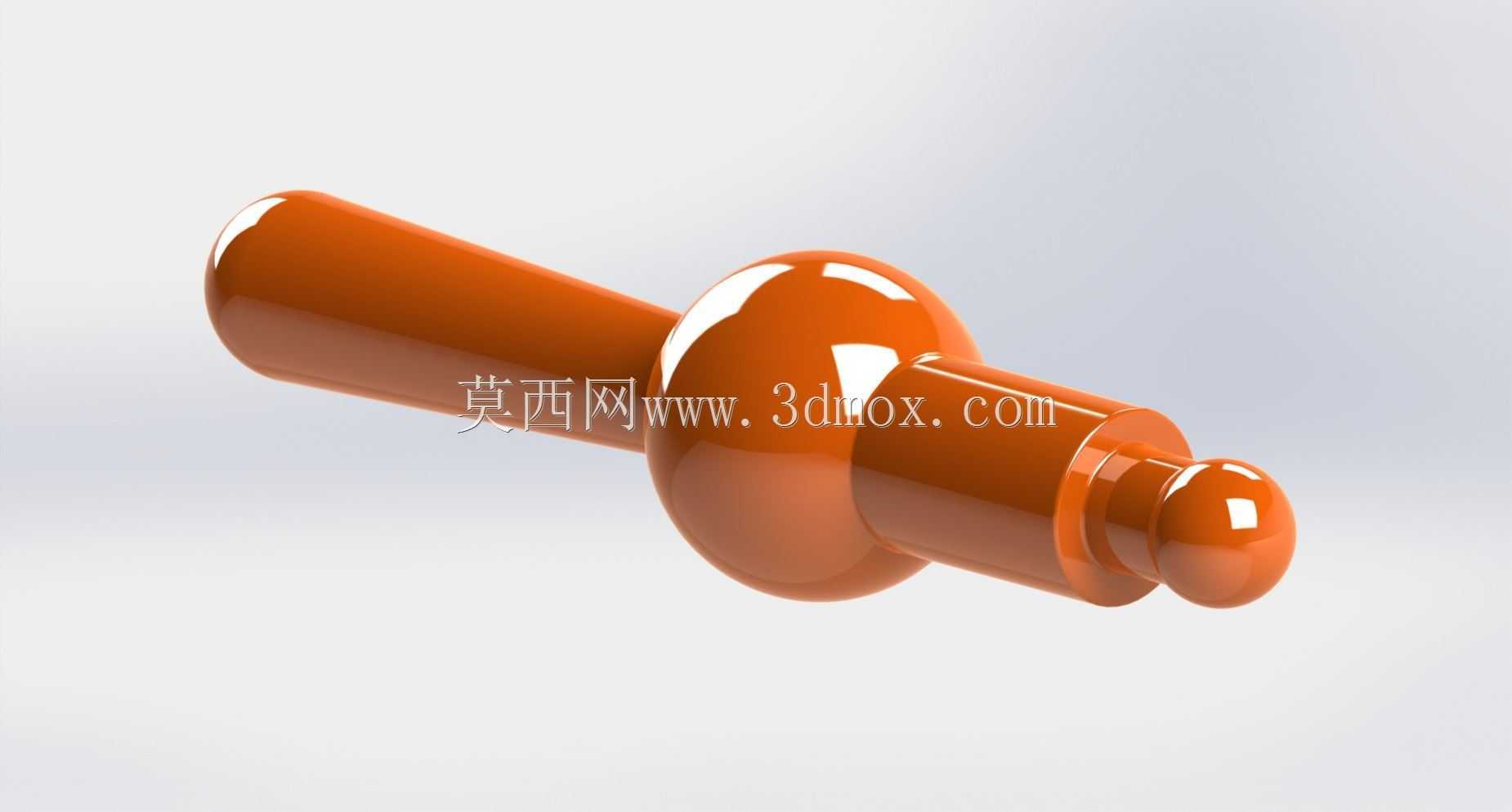

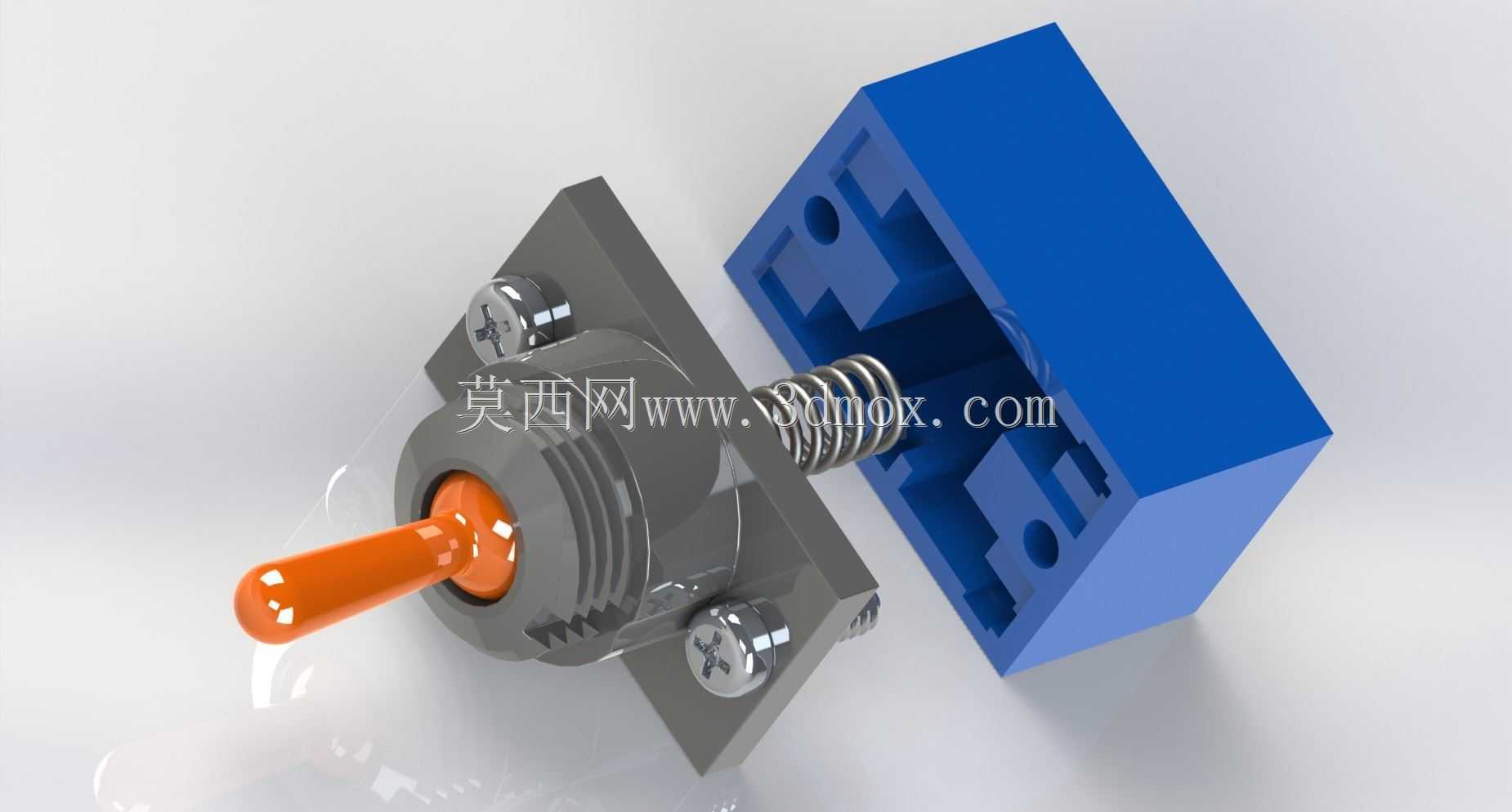

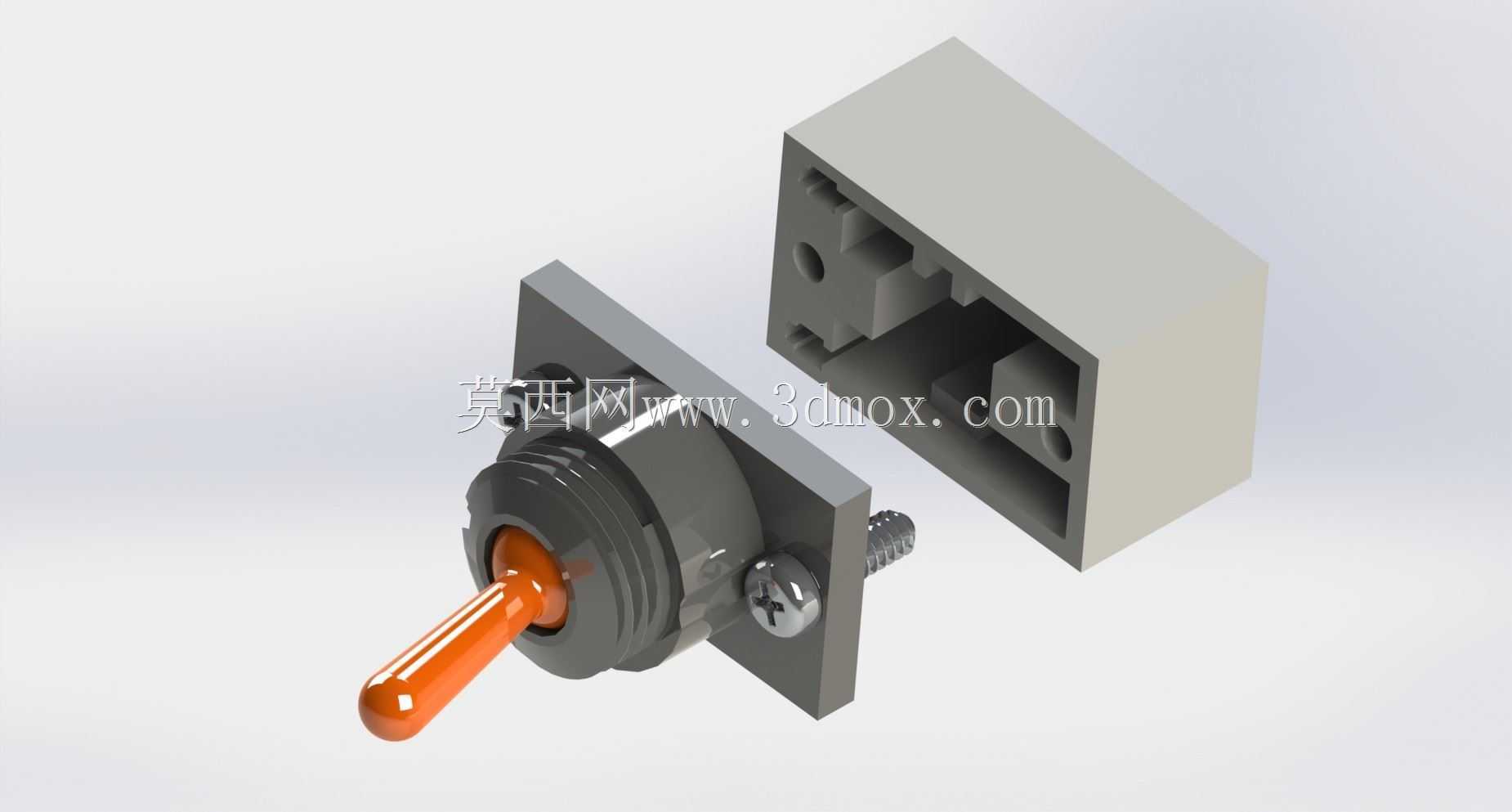

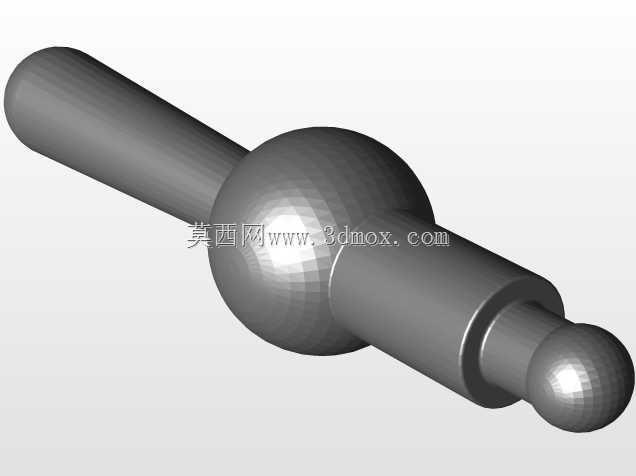

　　这款检查灯开关主要适配老式乘用车发动机舱的检修照明回路，在日常车辆维保、舱内部件排查的场景下，承担照明回路通断控制的核心作用，区别于座舱内的常规灯光控制件，其安装位置处于发动机舱靠近翼子板内侧的安装位，需要耐受舱内高低温交变、油污飞溅、振动冲击的复杂工况，因此在结构设计上做了多维度的适配优化。从结构组成来看，开关整体分为操作拨杆、密封基座、触点腔体、安装固定座四个核心部分，外露的操作拨杆采用醒目的橙色工程塑料材质，一方面是在发动机舱密集的管线与金属部件中形成明显的视觉辨识度，维保人员无需反复辨认即可快速找到操作位置，另一方面工程塑料材质具备良好的绝缘性能，避免舱内线路意外搭接时的触电风险，拨杆与基座的配合位置设置了多道环形密封槽，

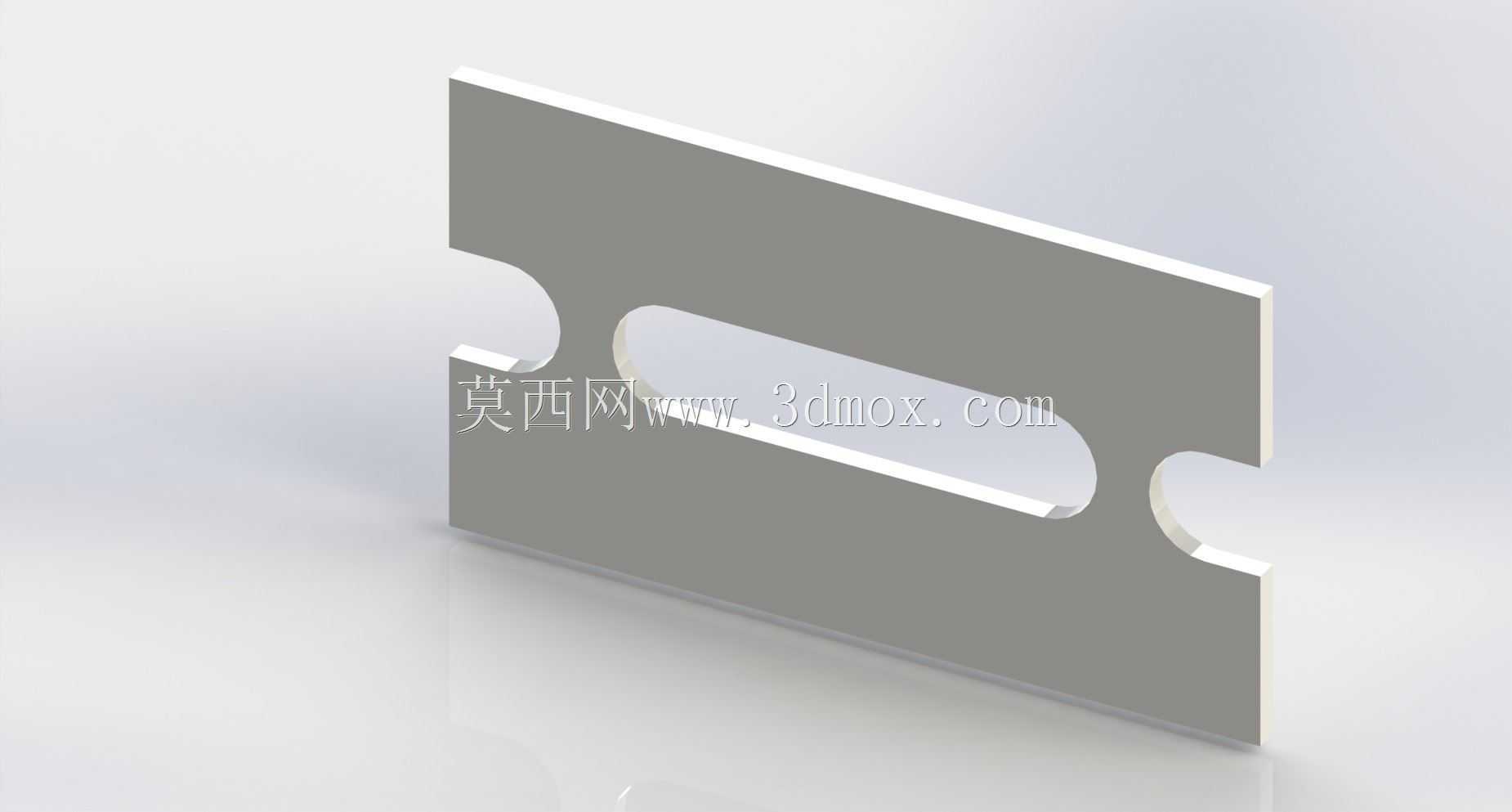

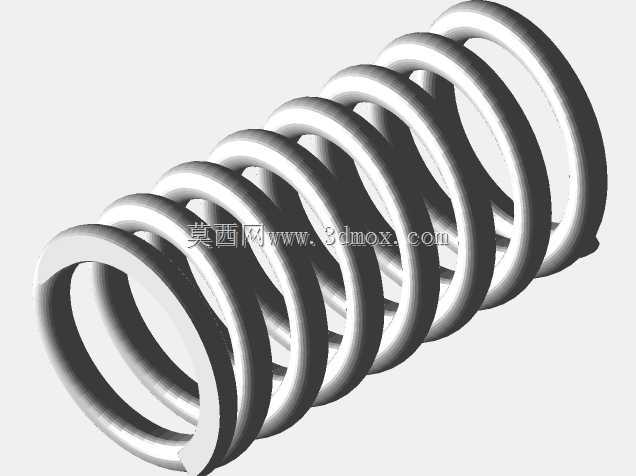

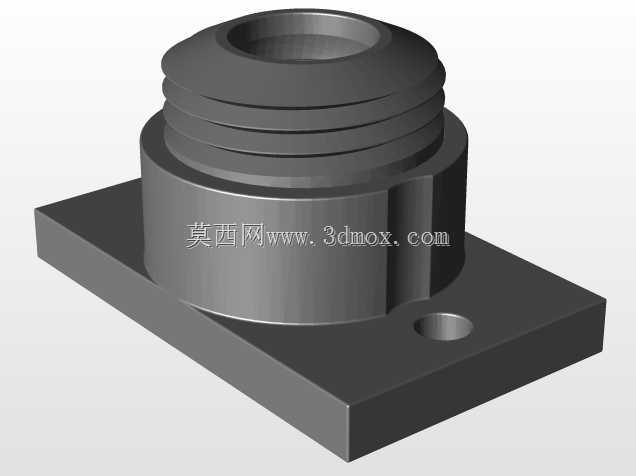

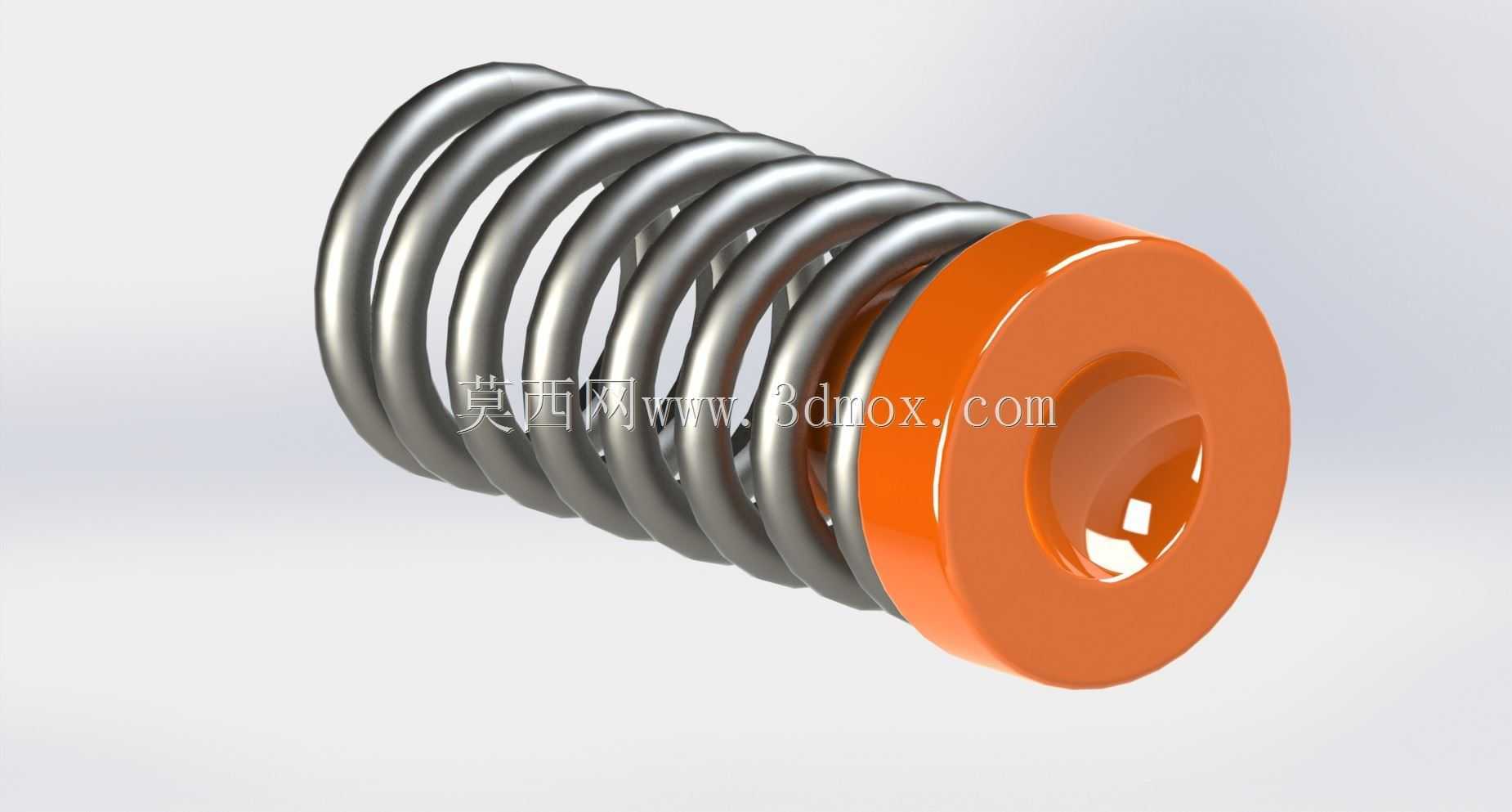

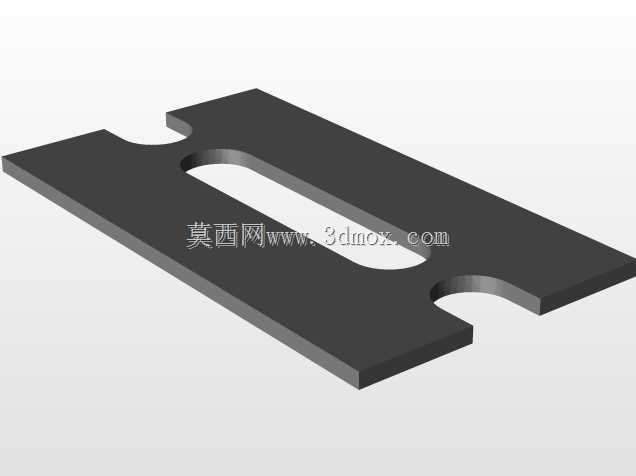

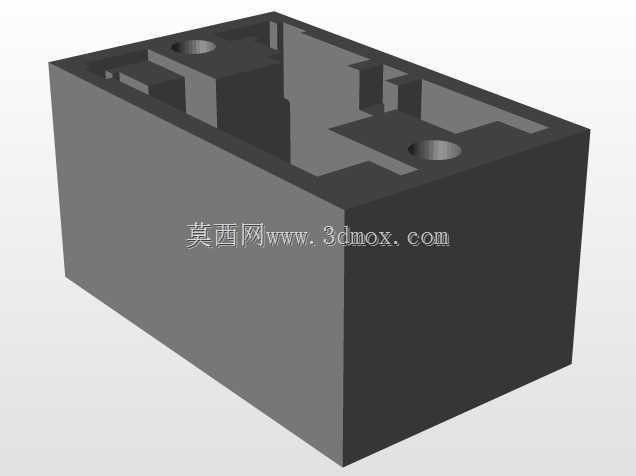

　　搭配耐油橡胶密封圈，能够阻挡舱内的机油蒸汽、灰尘、清洗时的水渍进入开关内部的触点腔，避免触点氧化锈蚀导致的接触不良问题。基座部分采用高强度阻燃工程塑料注塑成型，内部集成了动触点、静触点与复位弹簧结构，弹簧采用不锈钢材质制作，刚度经过反复调校，既保证拨杆操作时的清晰档位手感，又能在长期使用后避免弹力衰减导致的档位脱位，触点采用银合金材质，相比纯铜触点具备更好的耐电弧烧蚀能力，能够承受检查灯负载的频繁通断冲击，减少接触电阻过大导致的发热问题。安装固定座采用镀锌钢板冲压成型，设置了两个对称的螺丝安装孔，安装孔的中心距严格匹配对应车型舱内预留的安装位尺寸，安装时无需额外打孔改造，直接通过自攻螺丝即可固定在车身预留的安装凸台上，

　　固定座与塑料基座之间设置了定位卡扣，装配时能够快速对位，避免组装过程中出现基座偏斜导致的拨杆卡滞问题。开关的接线端采用插片式接线结构，插片厚度与宽度符合车用线束接插件的通用标准，能够直接与车辆原厂线束的接插件对插，无需额外做接线处理，接插位置设置了防脱倒扣，车辆行驶过程中的持续振动也不会导致接插件松脱断电。从安装边界来看，开关整体外轮廓的突出高度控制在合理范围内，安装后不会与周边的发动机进气管、线束束带、舱盖锁机构产生运动干涉，拨杆的操作行程经过校核，在拨杆扳动到通、断两个极限位置时，都不会触碰周边的相邻部件，操作空间能够满足维保人员戴劳保手套操作的空间需求，不会出现操作空间局促导致的拨杆扳动困难问题。在设计思路上，这款开关没有采用复杂的电子结构，全部采用纯机械触点式结构，核心考量是发动机舱内的工况复杂，电子元件在高温环境下的老化速度远快于机械结构，纯机械结构的可靠性更高，即便出现故障，维保人员也能快速拆解排查触点问题，无需整体更换复杂的电子模块，兼顾了可靠性与维修便利性。开关的所有外露金属部件都做了镀锌钝化处理，能够耐受舱内的潮湿环境与盐雾侵蚀，长期使用也不会出现锈迹卡滞的问题，塑料部件的材质选用耐油耐温的牌号，在发动机舱持续的高温烘烤下不会出现材质脆化、变形开裂的问题，密封橡胶圈采用耐油丁腈橡胶材质，长期接触机油、防冻液等车用液体也不会出现溶胀失效的问题。在实际使用场景中，当维保人员打开发动机舱盖需要临时照明时，

　　只需扳动外露的橙色拨杆即可接通检查灯的供电回路，检查灯点亮后即可照亮舱内的维保作业区域，作业完成后扳回拨杆即可切断电源，避免车辆停放过程中检查灯持续通电导致蓄电池亏电，开关的操作力度经过调校，既不会因为车辆行驶振动出现自行跳档的问题，也不会因为操作力度过大导致拨杆断裂。从结构建模的角度来看，这款开关的建模过程需要重点关注各配合部件的公差配合，比如拨杆与基座的转轴配合间隙需要控制在合理范围，间隙过大会导致拨杆晃动松旷，间隙过小则会出现温度变化后热胀冷缩导致的卡滞，弹簧的安装腔尺寸需要匹配弹簧的自由长度与压缩行程，保证弹簧在腔体内不会出现偏斜卡滞，安装座的安装孔位置度需要严格控制，避免安装时出现孔位不对齐的问题，触点的接触行程需要与拨杆的转动角度匹配，保证拨杆扳动到导通位置时触点有足够的接触压力，避免接触不良。
