福特302V8发动机点火线圈组件结构

项目分类:汽车 发布时间:2021-11-27 ID:412583
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构
  • 福特302V8发动机点火线圈组件结构

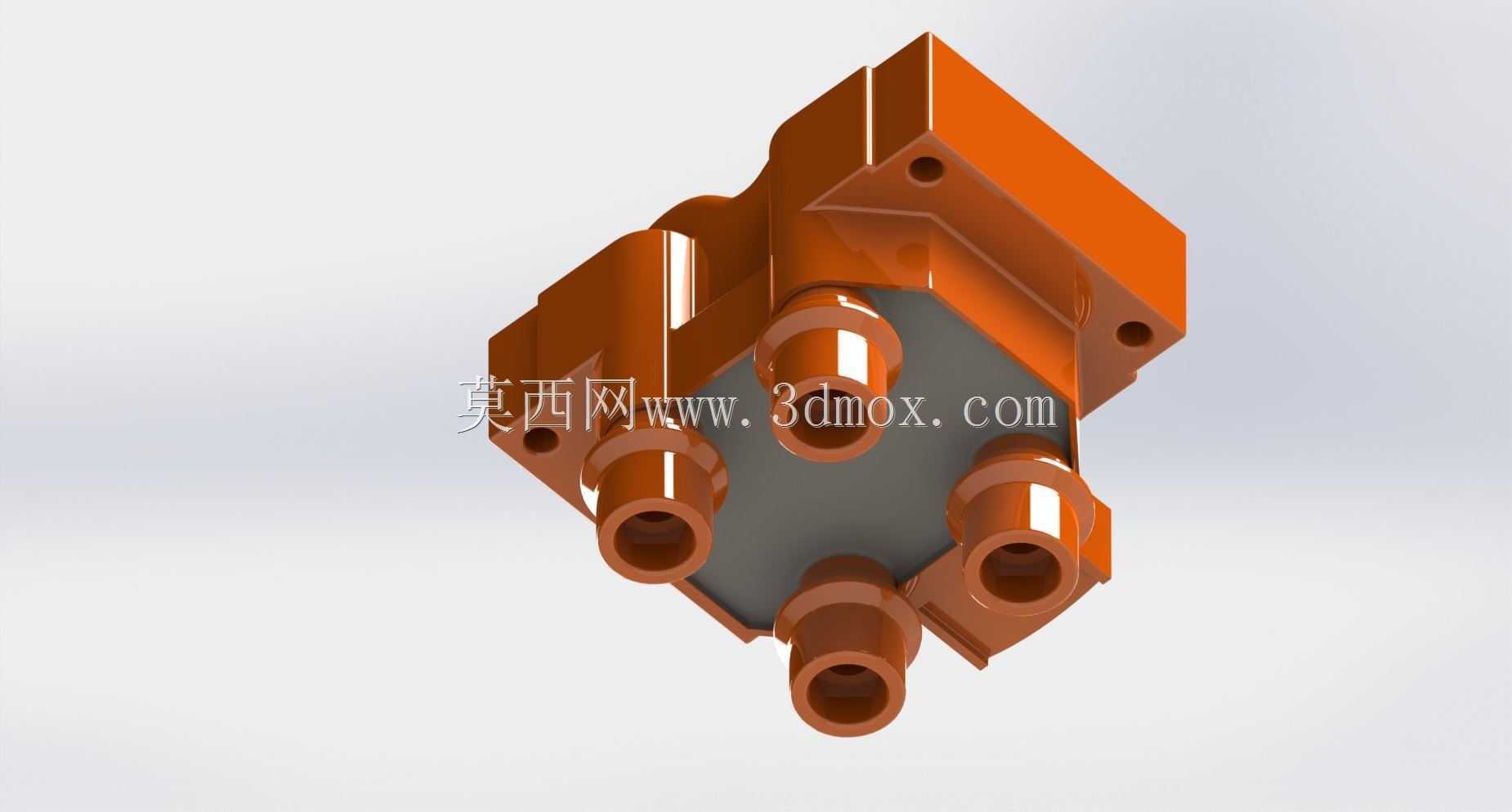

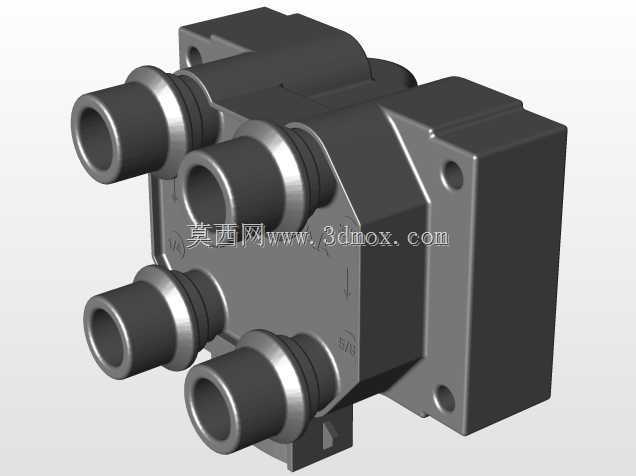

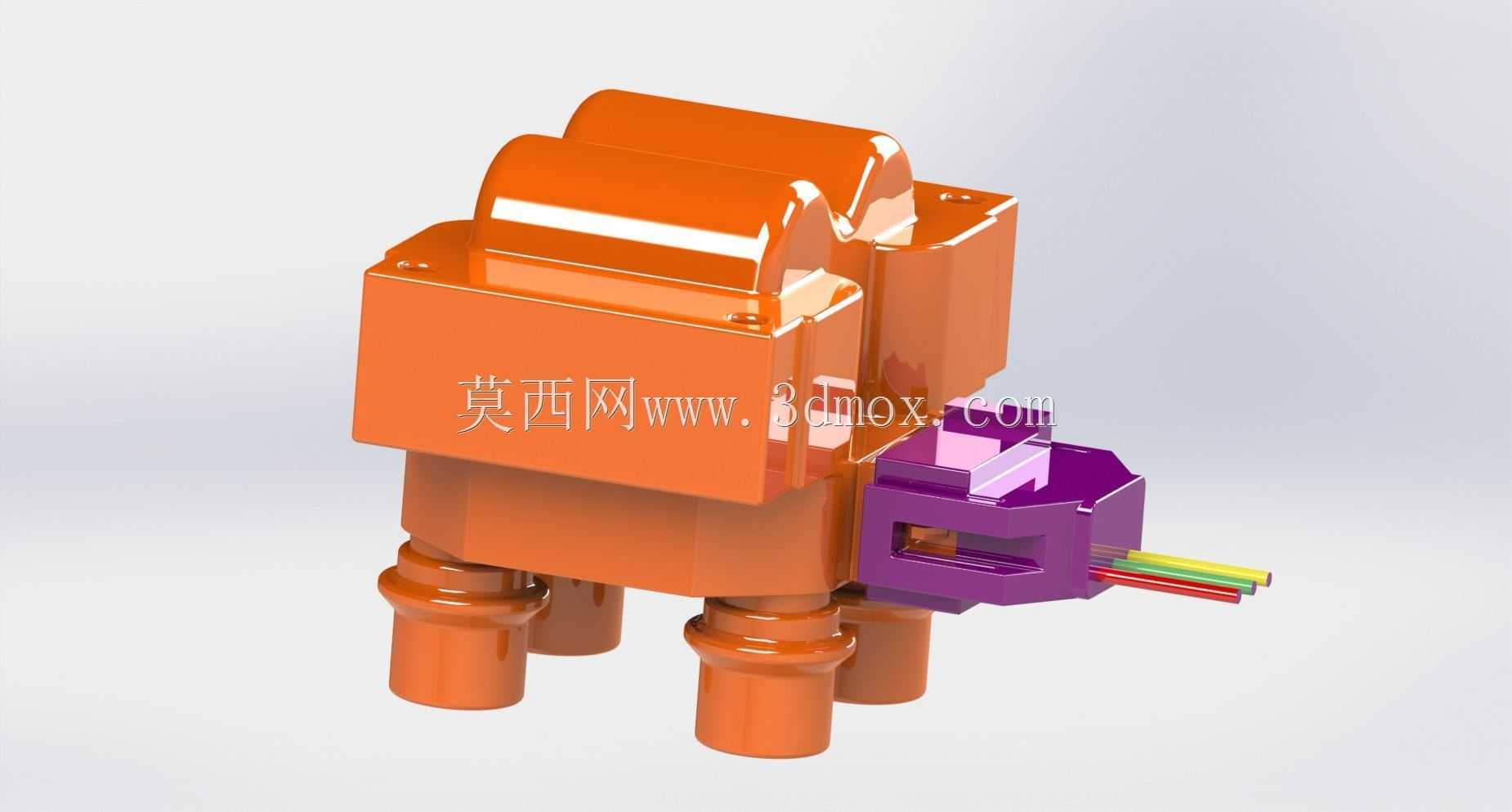

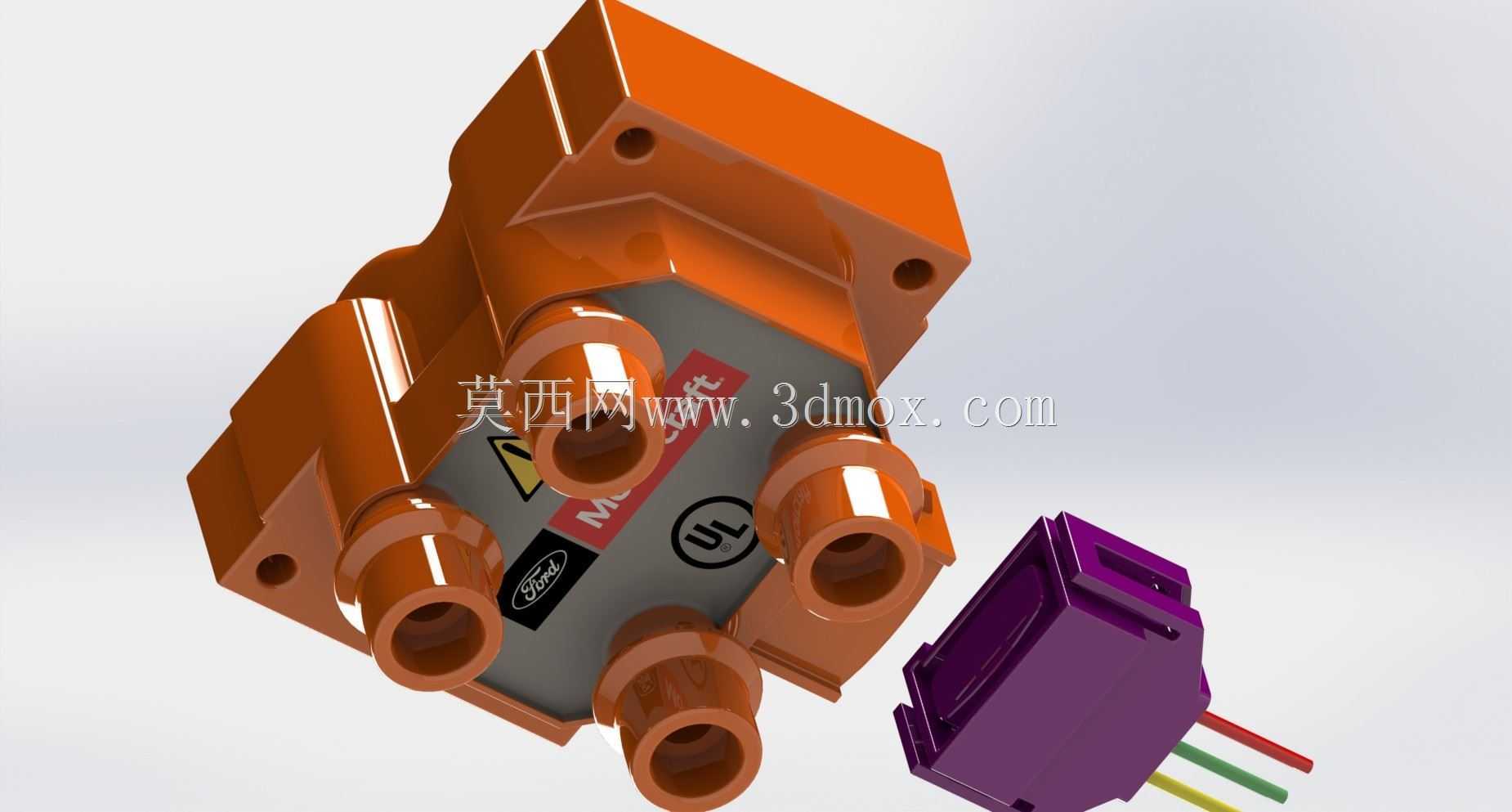

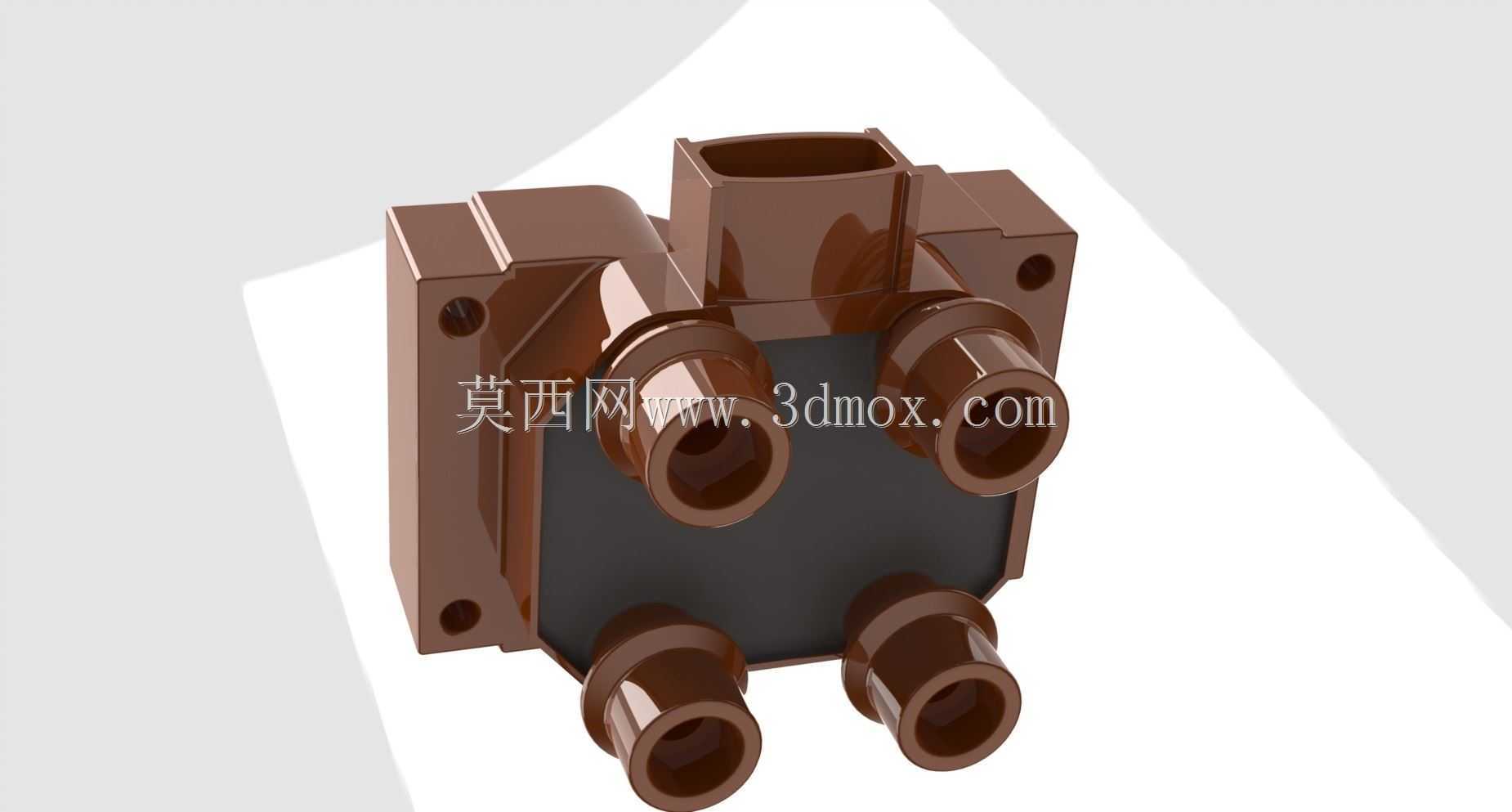

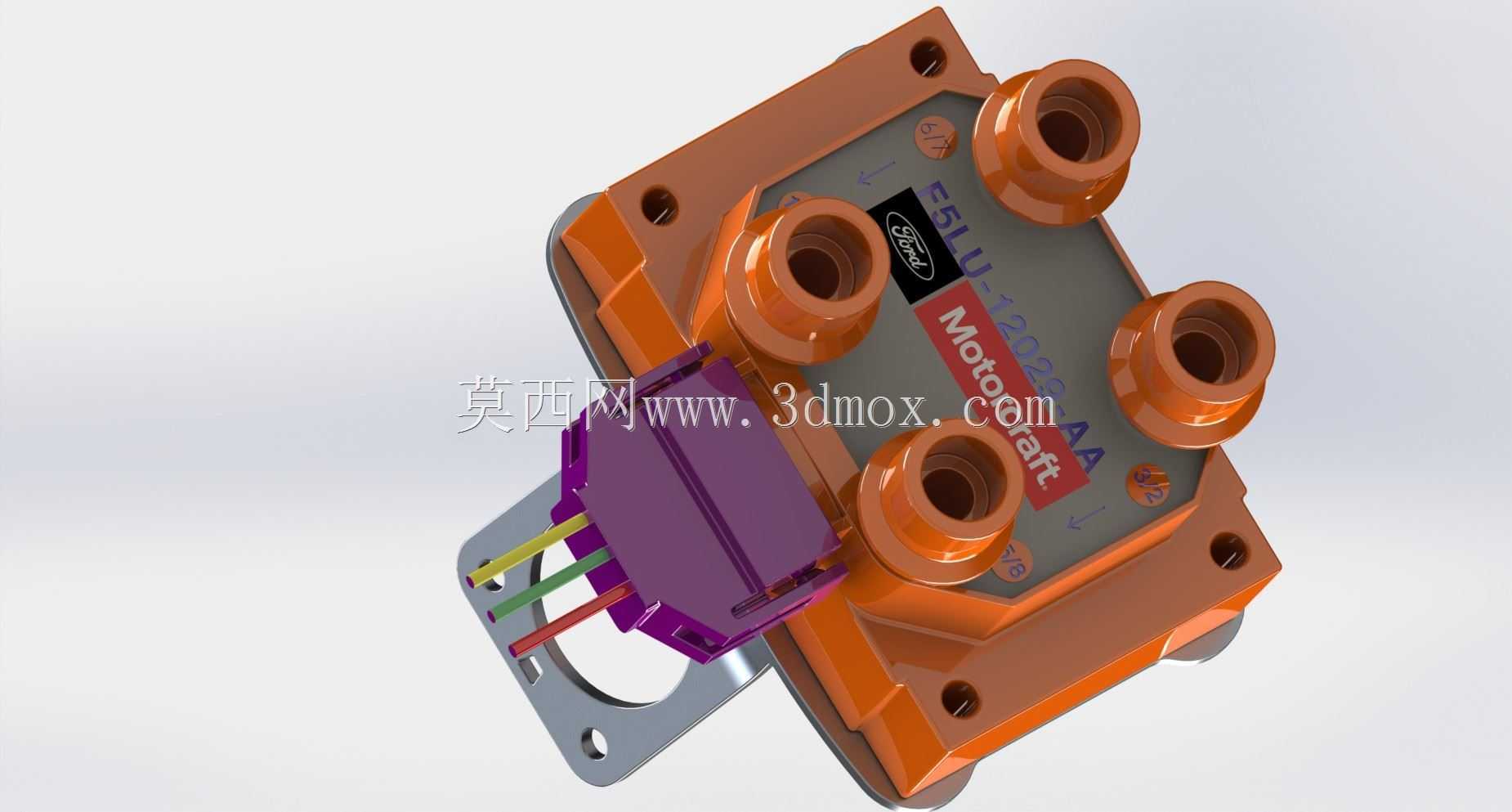

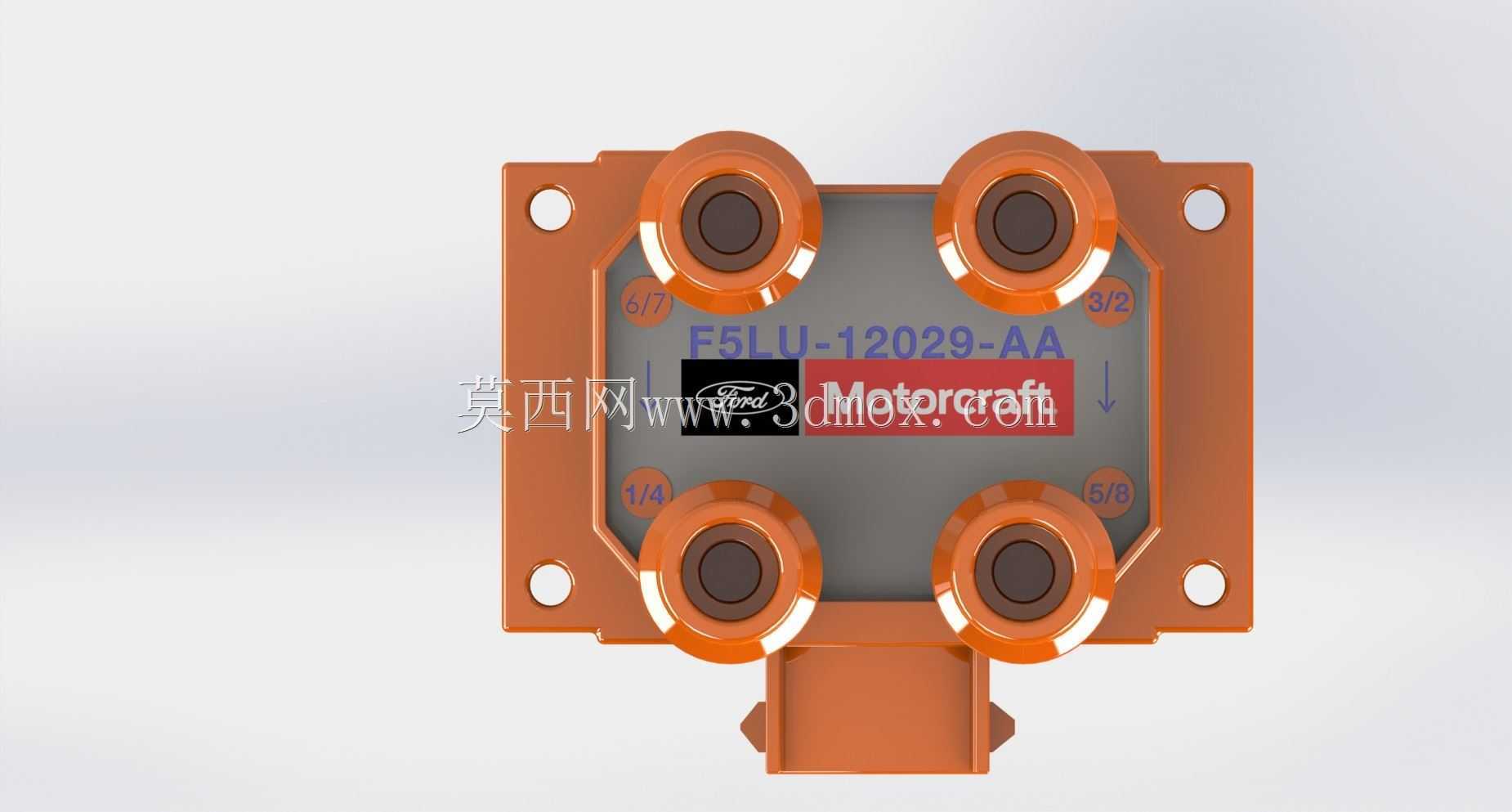

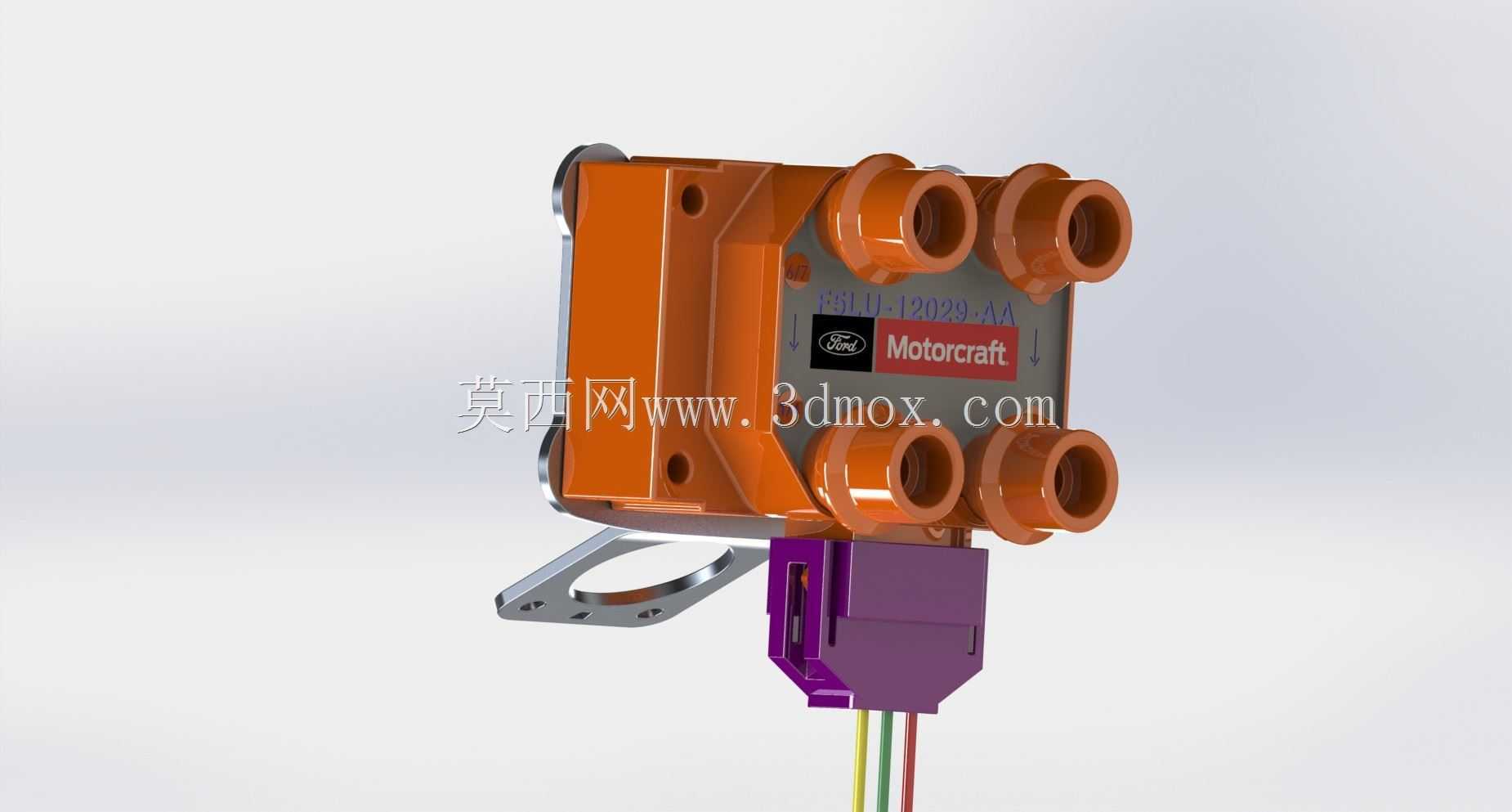

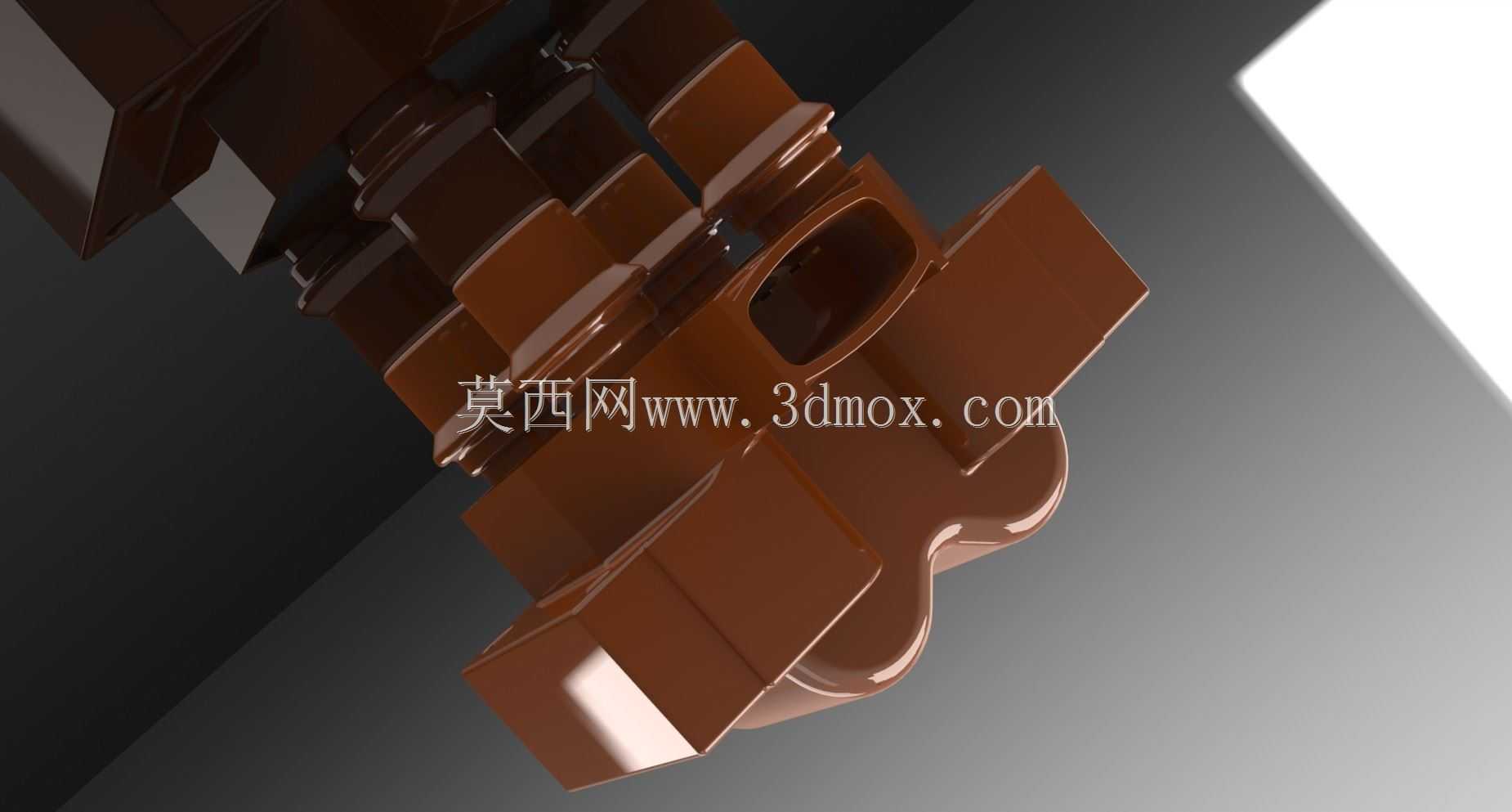

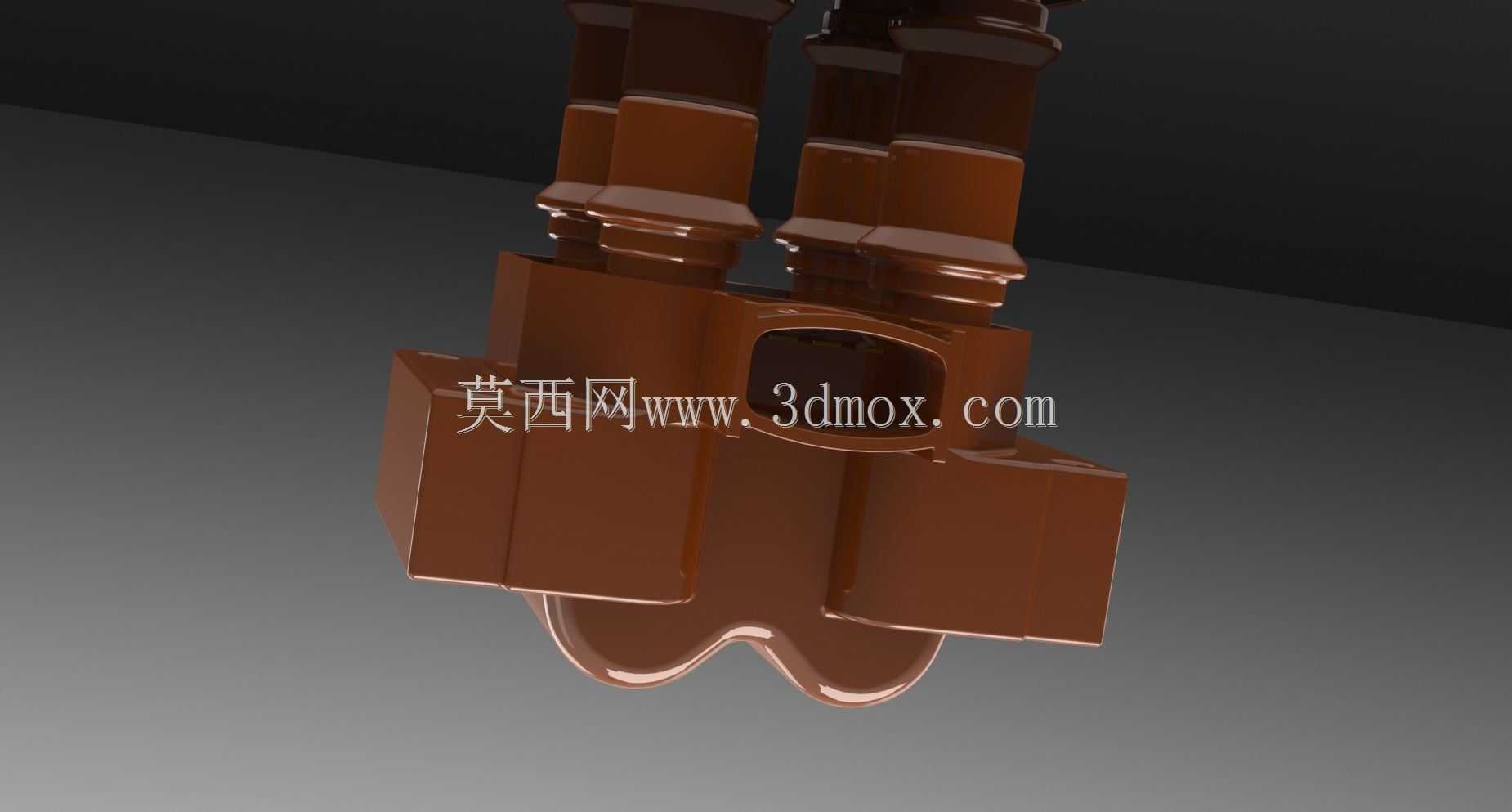

  在V型8缸汽油发动机的点火系统布局里,点火线圈的安装适配性直接决定高压点火的输出稳定性,这款适配福特302立方英寸排量V8机型的线圈组件,是早年小排量V8机型升级、歧管改装作业里经常需要核对安装边界的核心部件。很多做老式美系V8歧管改装的从业者都遇到过,更换高性能进气歧管后,原厂线圈的固定孔位、插接件朝向和新歧管的加强筋、真空管路预留位出现干涉,要么硬掰线束导致接插件松旷,要么打磨线圈壳体留下绝缘隐患,这时候精准的三维数模就能提前在虚拟装配环节排查所有干涉点,不用等到实物装车才发现问题。从结构设计来看,这款线圈采用一体化高压输出端布局,四个高压输出接口呈对应V8单侧缸盖的点火顺序排布,每个输出接口的内径、

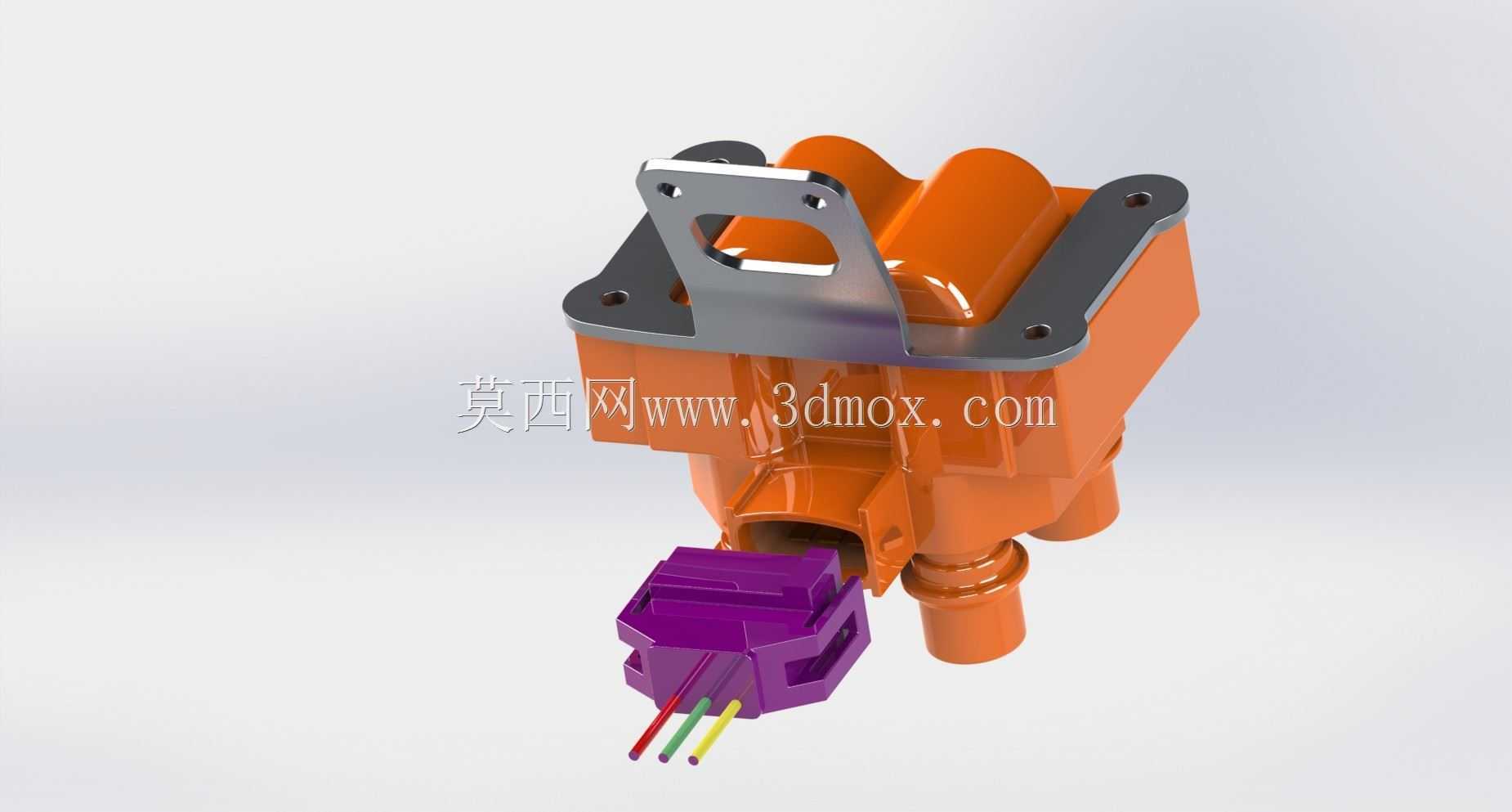

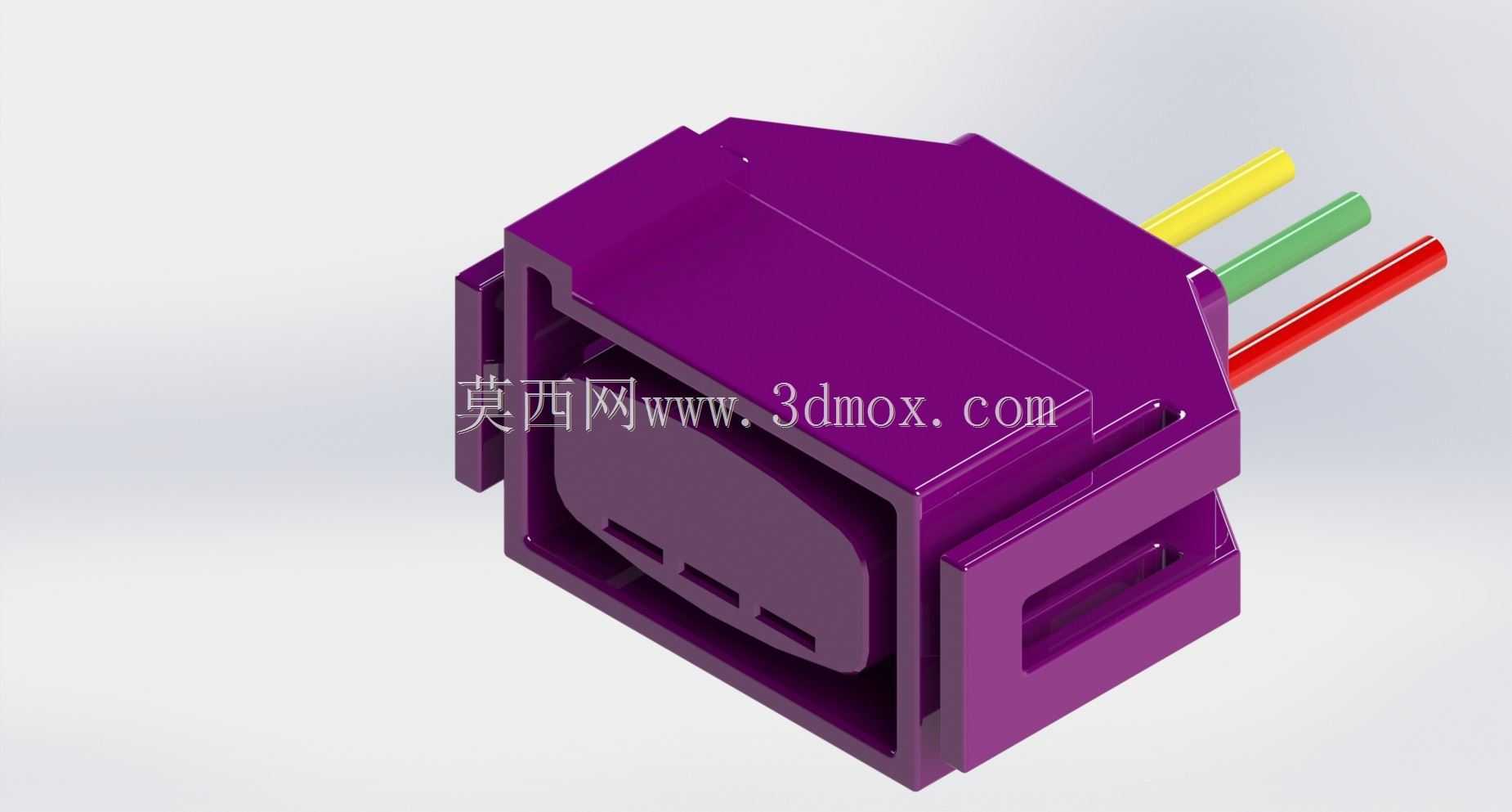

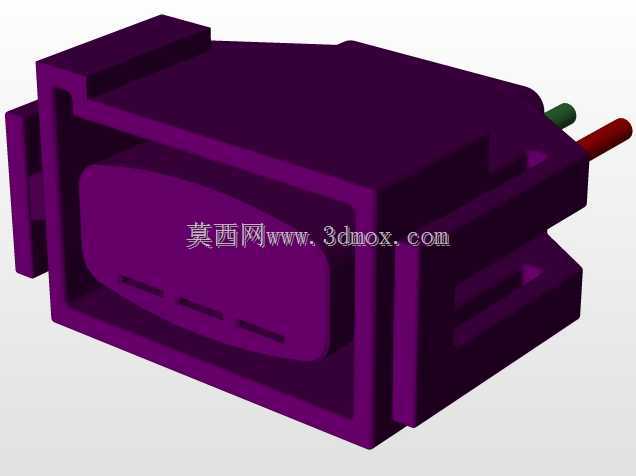

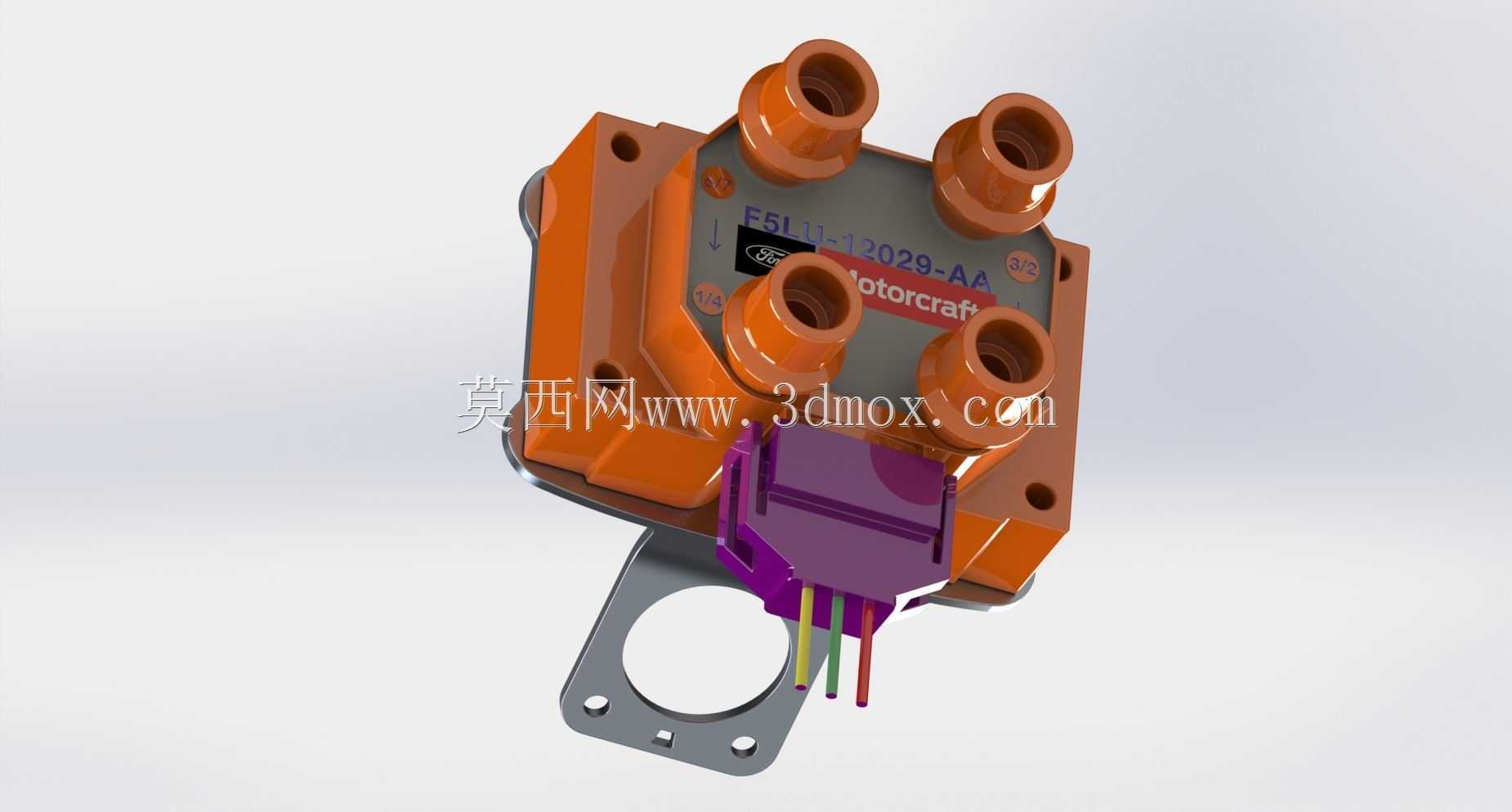

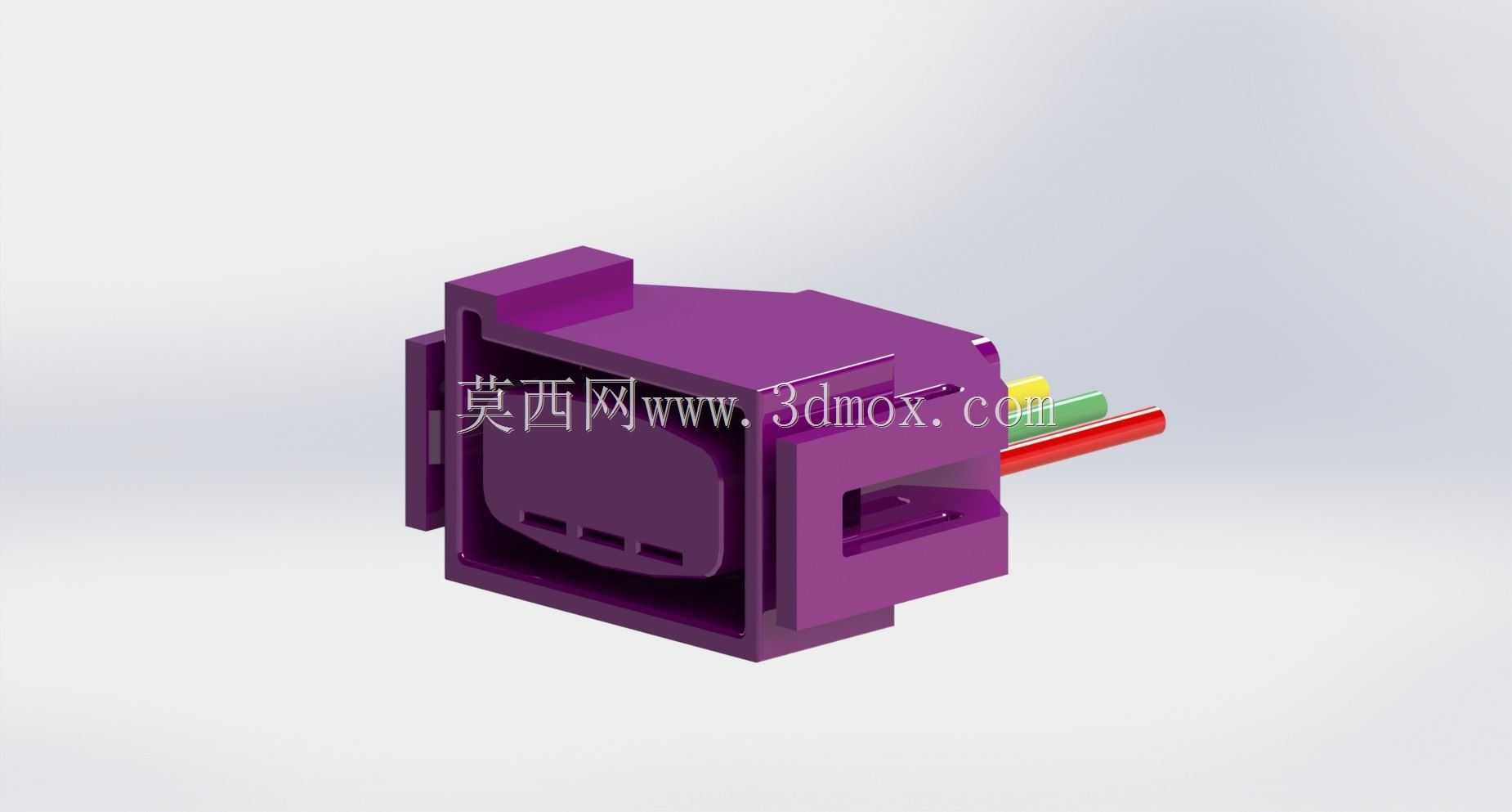

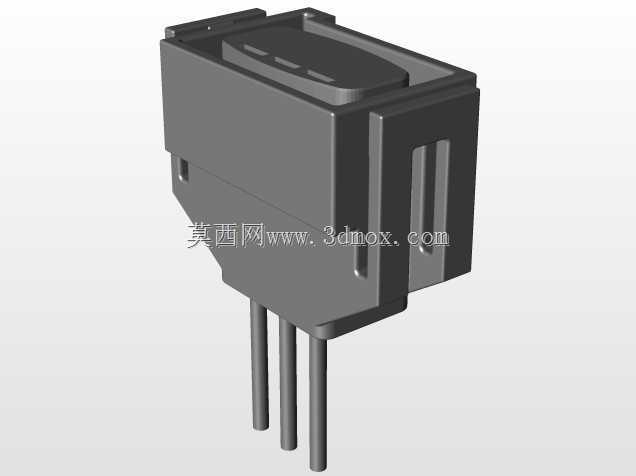

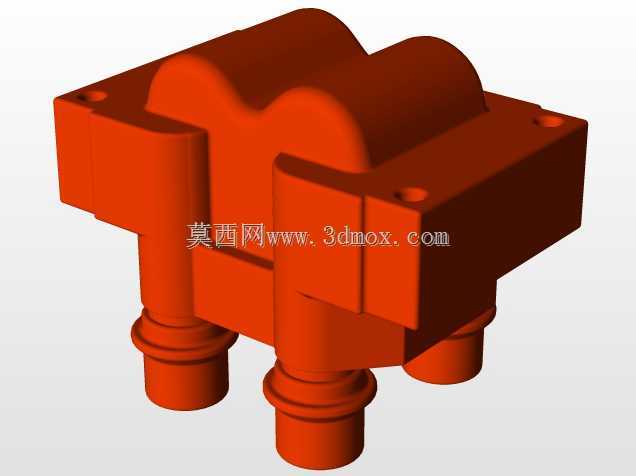

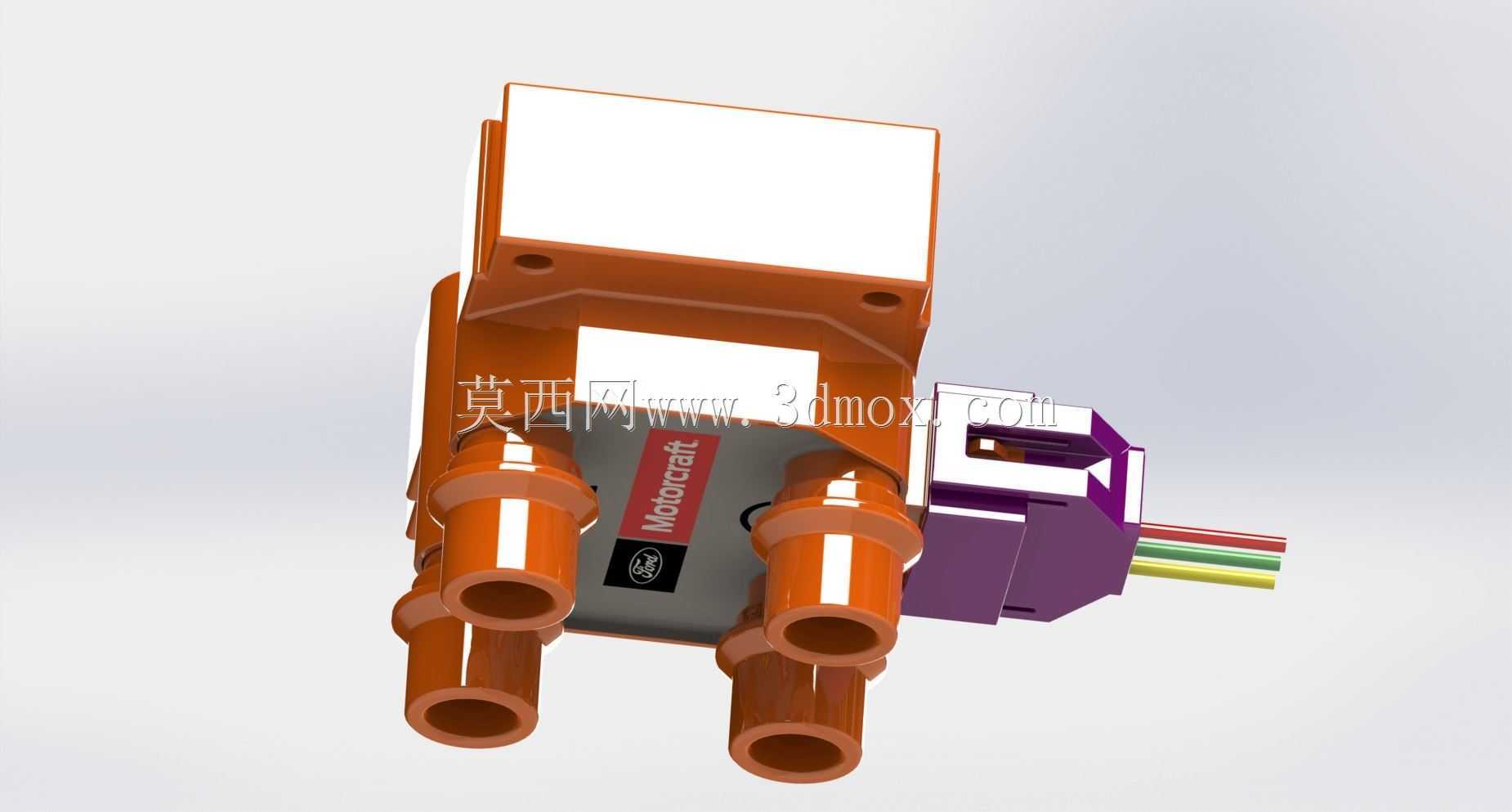

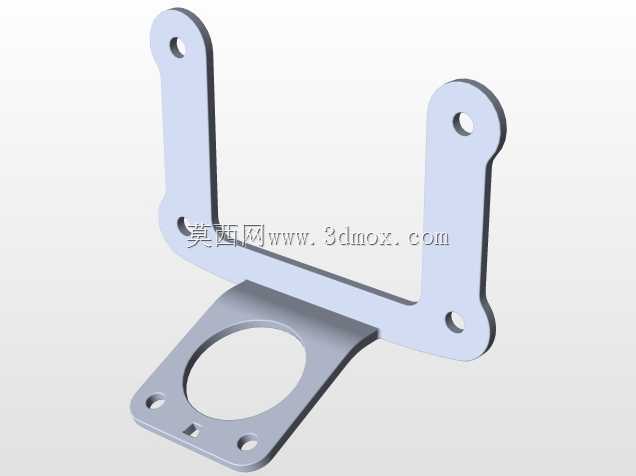

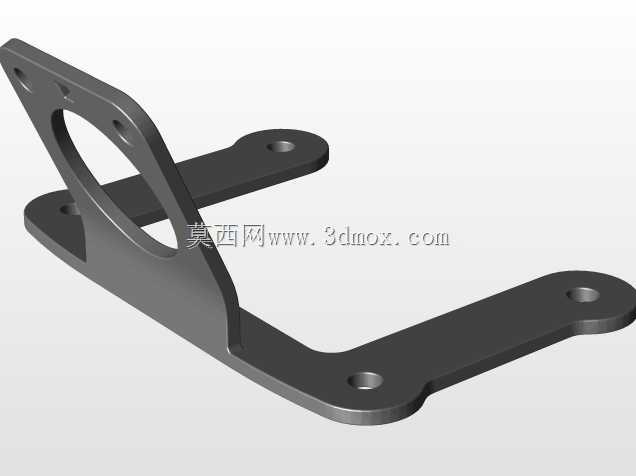

  插入深度都匹配原厂高压阻尼线的接头尺寸,接口根部做了加厚的绝缘凸台,避免长期受发动机舱高温影响出现橡胶老化开裂的问题。线圈主体的壳体采用热固性工程塑料注塑成型,壳体上的四个固定安装孔位的孔距公差控制在±0.1mm范围内,安装孔内预埋了金属衬套,避免长期受发动机振动影响出现塑料孔位开裂、固定螺栓松脱的故障。壳体侧面的低压接插件采用防呆设计,紫色的接插件外壳带有楔形锁止结构,和线束端对接后会自动卡紧锁止,不会因为发动机的持续振动出现接插件退针、接触不良导致的缺缸故障,接插件旁的出线位置做了应力释放的圆弧过渡,线束弯折时不会直接拉扯内部的接线端子。在实际的改装匹配作业中,首先要核对的就是线圈组件的整体安装边界:

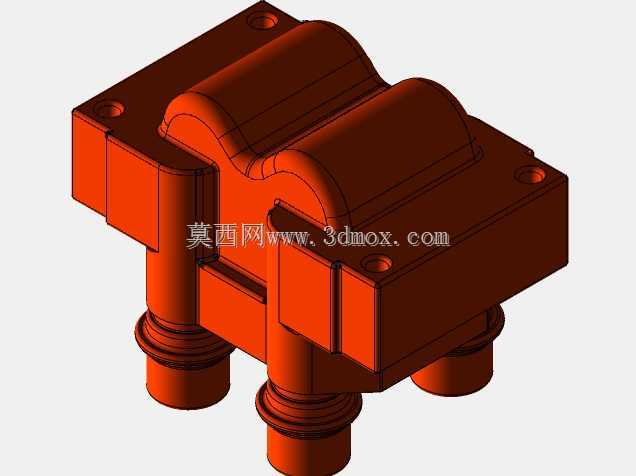

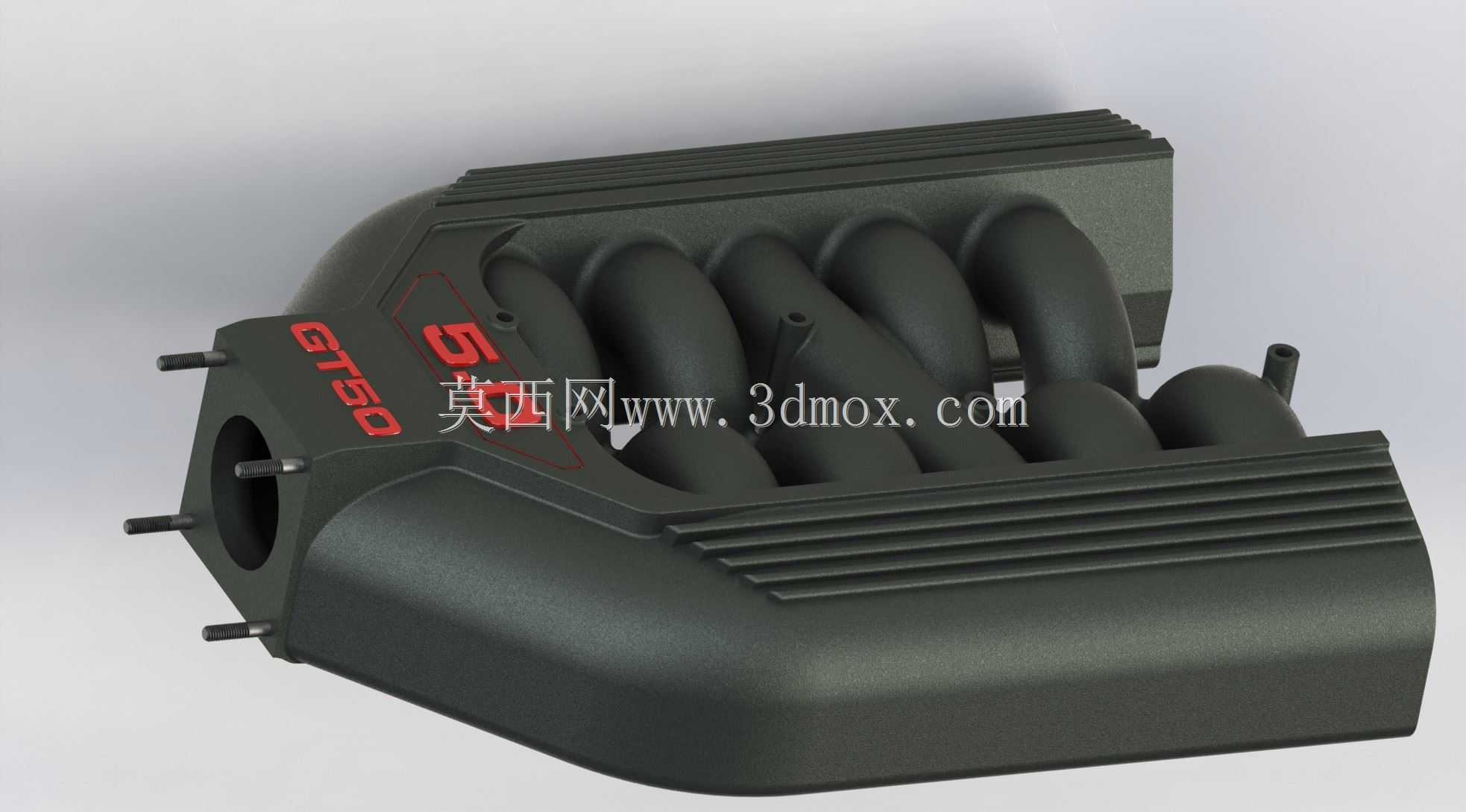

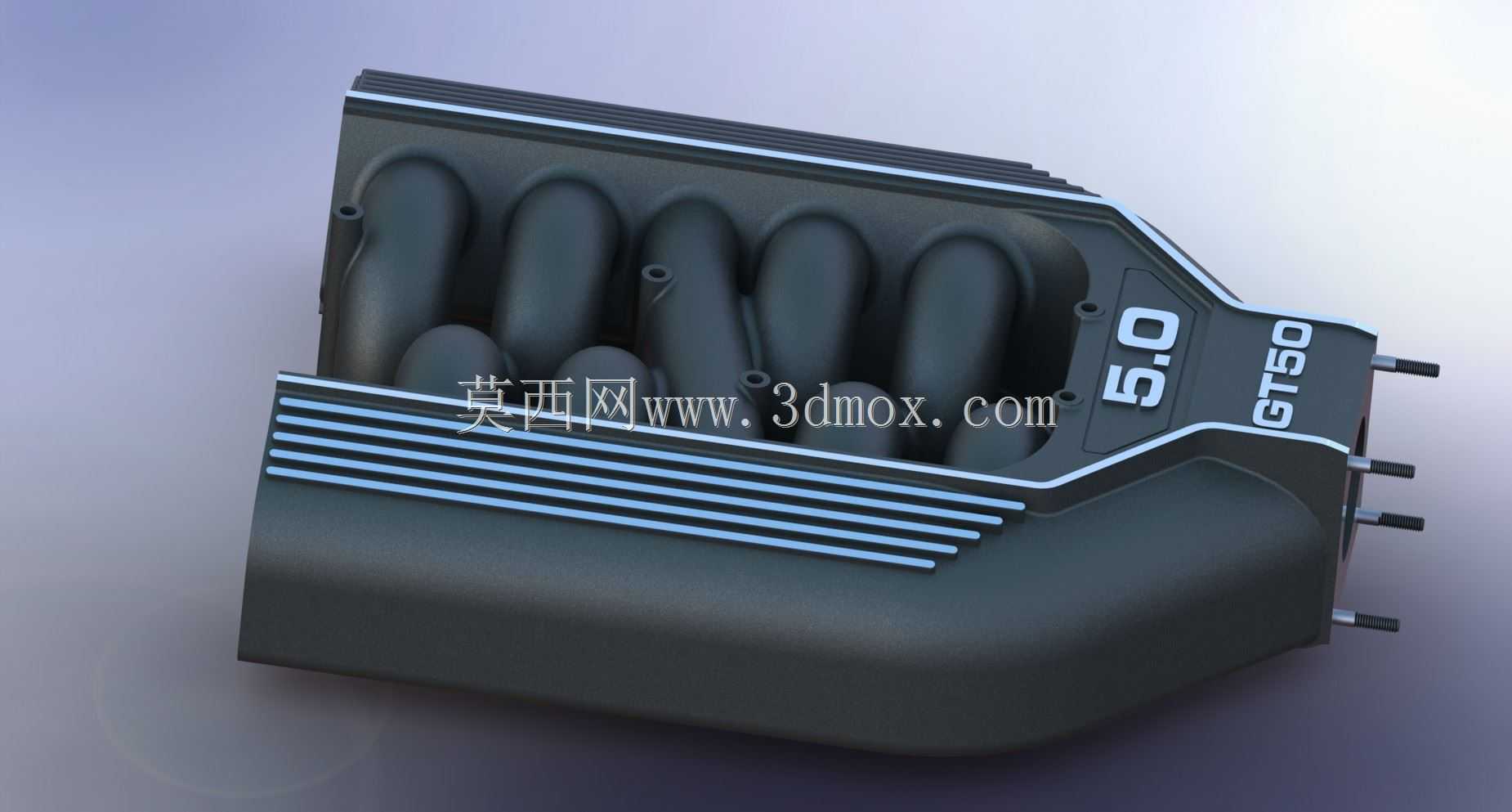

  线圈主体的最大外轮廓尺寸要和进气歧管的上方预留空间匹配,尤其是四个高压输出接口的朝向,要保证每根高压阻尼线的走线弧度顺畅,不会和气门室盖的加油口、机油尺套管、真空管路出现交叉干涉。这款线圈的安装面做了和缸盖/歧管安装座匹配的平面度设计,安装时不需要额外加装加厚密封垫,靠壳体本身的平面度就能保证安装后没有旷量,固定螺栓的拧紧力矩要控制在合理范围,避免力矩过大压裂塑料壳体,或是力矩过小导致振动松脱。从点火功能的实现逻辑来看,这款线圈属于 wasted spark 双端点火结构?不对,四个输出端对应八缸的话是双缸同时点火,每个线圈绕组负责两个缸的点火输出,在排气上止点和压缩上止点同时跳火,排气行程的跳火能量消耗极小,不会影响压缩行程的有效点火能量,这种结构的线圈不需要分电器分配高压电,减少了分火头、分电器盖的漏电故障点,在老式V8机型的可靠性升级里应用很广。做三维建模的时候,要重点还原几个关键尺寸:一是四个固定孔的相对位置度,这个直接决定能不能顺利装到安装座上;二是高压输出接口的中心距和插入深度,这个关系到高压阻尼线能不能可靠插接,会不会出现漏电、跳火的问题;三是低压接插件的锁止结构尺寸,这个要保证和线束端的接插件能完全锁止,不会松脱;四是壳体上的加强筋布局,这些加强筋不是随意设计的,是对应壳体内部绕组的固定位置,同时提升壳体的抗振性能,避免长期受发动机振动导致内部绕组松动、绝缘层破损。在发动机舱的实际工作环境里,

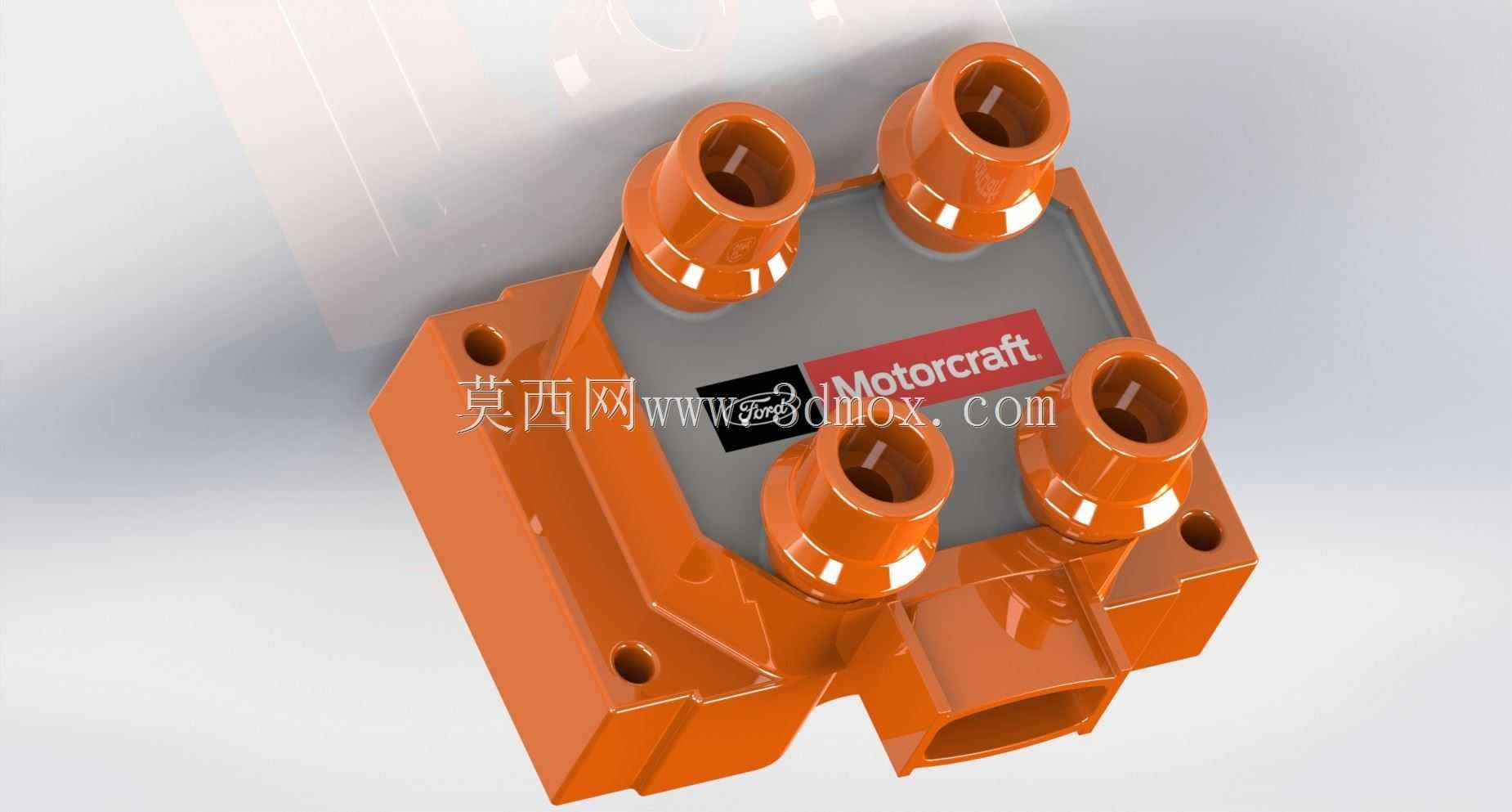

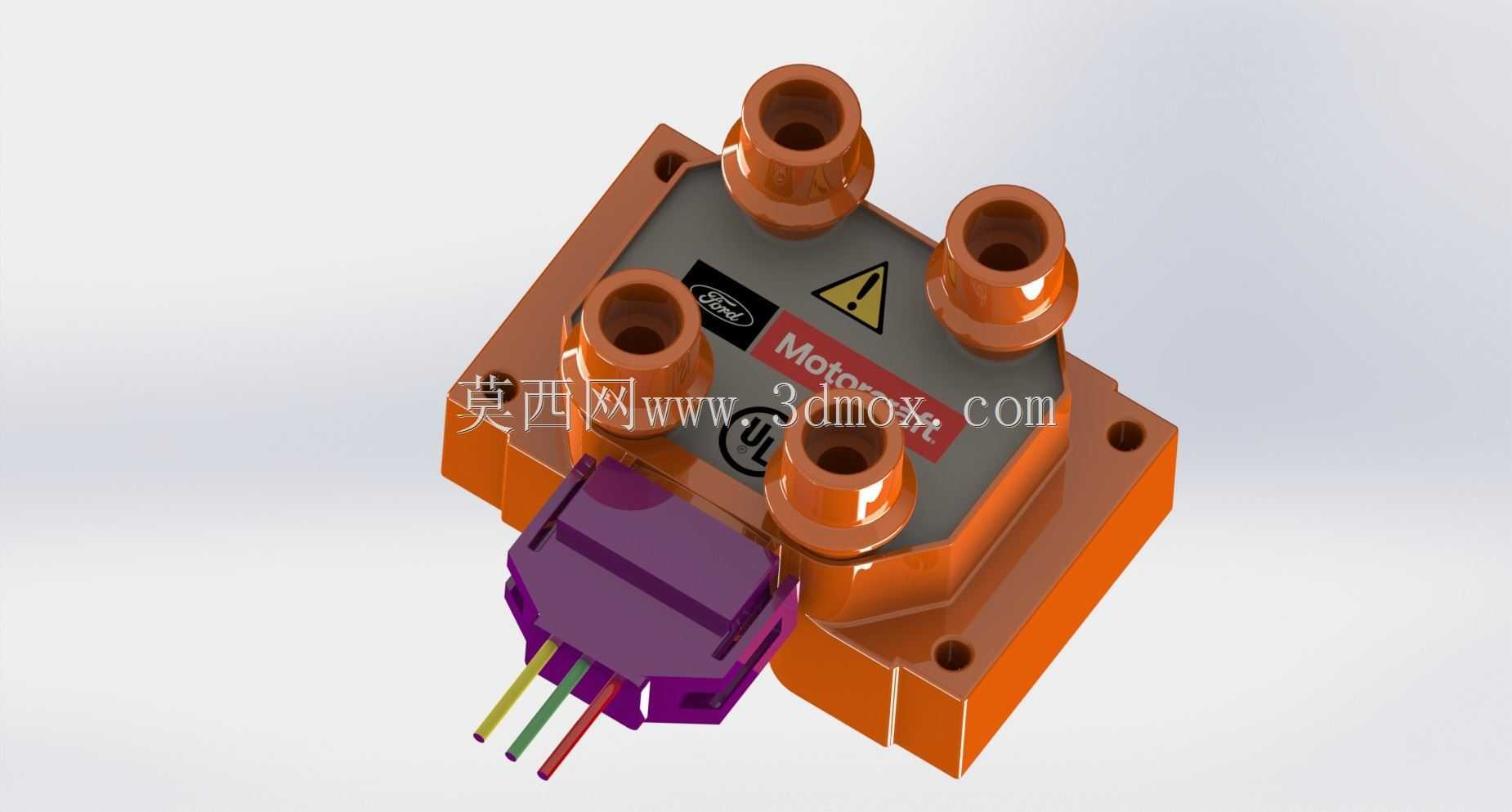

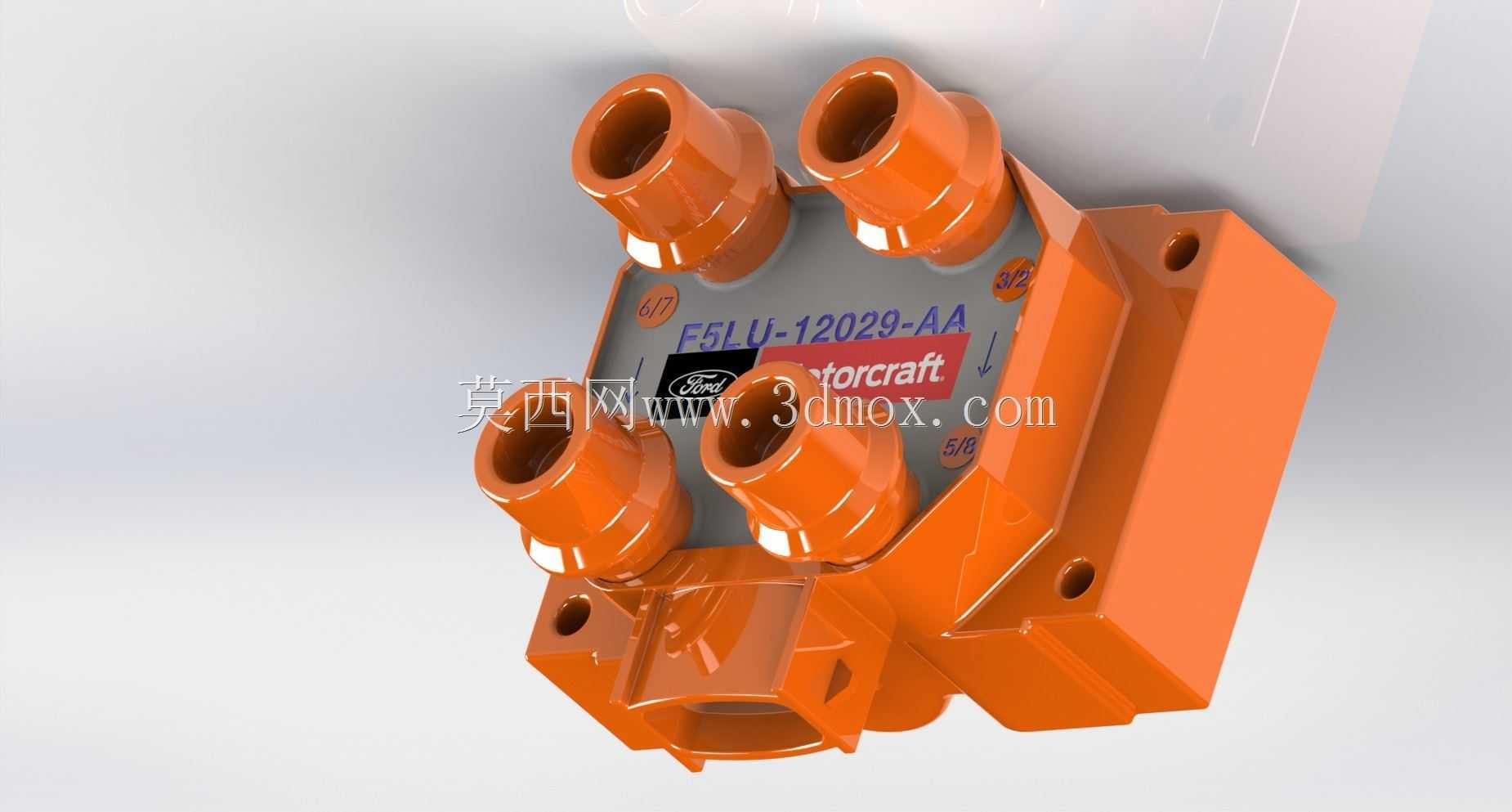

  这个线圈组件要承受-40℃到120℃的温度交变,还要耐受机油蒸汽、汽油蒸汽的腐蚀,所以壳体材料的选型、壁厚的设计都经过了长期的工况验证,建模时还原壳体的壁厚分布,也能帮助改装从业者判断能不能在不影响结构强度的前提下,对壳体局部做微小的避让打磨,适配特殊改装的歧管结构。很多刚接触老式美系V8改装的从业者,往往只看线圈的电气参数能不能匹配,忽略了安装边界的核对,结果买回来的线圈要么装不上,要么装上之后和周边部件干涉,导致高压阻尼线弯折角度过大,长期使用后内部线芯断裂,出现高速缺缸的故障,有了精准的三维数模,就能在改装方案设计阶段,把线圈、歧管、气门室盖、线束、真空管路全部做虚拟装配,提前调整走线布局、固定点位置,避免实物装配时出现各类干涉问题。另外,线圈壳体上的标识位置、警示标记的位置也做了还原,这些标记在实际安装时可以帮助判断线圈的安装方向,避免装反之后高压阻尼线的点火顺序接错,导致发动机回火、无法启动的问题。
