自动车床用高精度弹性钻位夹持套

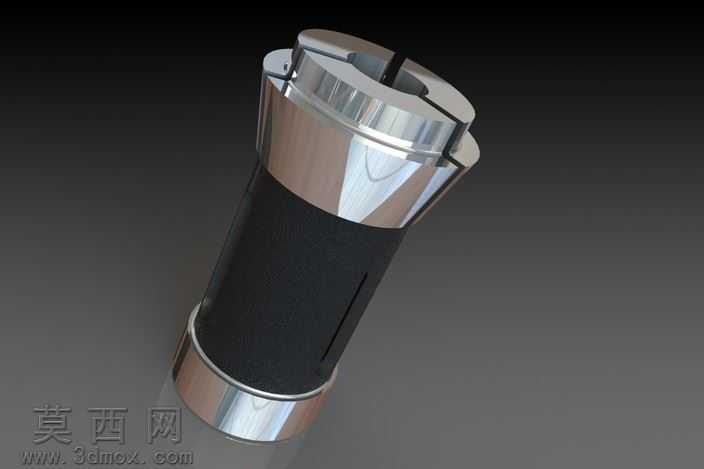

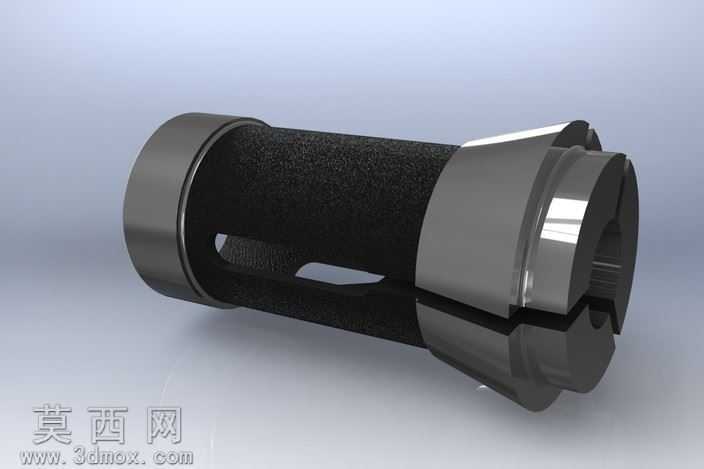

本模型为自动车床配套使用的弹性钻位夹持套，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械加工夹具的实际尺寸规范，对夹头的开槽结构、锥面配合段、直柄定位段、内孔夹持腔等核心结构进行了1:1还原，完整保留了夹头轴向伸缩开槽的缝隙尺寸、两端金属端环的倒角参数、中段握持区域的防滑结构细节，所有特征均采用可编辑的参数化草图与特征命令构建，未出现破面、重叠面等建模缺陷，可直接用于工程图导出、加工仿真或二次结构优化。渲染阶段采用金属材质与哑光防滑材质分层赋予的方案，两端金属夹持段采用抛光铬材质，调整反射粗糙度参数模拟真实高速钢夹具的金属光泽与细微加工纹理，还原金属表面的环境反射效果；中段握持区域采用哑光黑色硬质橡胶材质，添加细微的磨砂凹凸纹理，模拟实际夹头防滑套的触感与视觉效果，场景采用三点布光方案，主光从斜上方打亮夹头的金属锥面，突出锥面的顺滑曲面过渡，辅光补亮暗部避免开槽缝隙出现死黑，背光灯勾勒夹头的轮廓边缘，让整体结构层次清晰分明。结构设计上，该夹持套采用经典的弹性筒夹结构，上端的多瓣开槽结构在受压时可产生均匀的径向收缩，实现对钻头、铰刀等钻削刀具的高精度同轴夹持，锥面配合段可与车床的锁紧机构完美适配，保证夹持力均匀分布，避免刀具装夹出现偏摆；下端的定位直柄可与车床的安装座精准配合，保证夹头整体的安装同轴度，中段的防滑结构既方便人工手动拆装调整，也可避免锁紧过程中夹头跟转打滑。设计过程中充分考虑了夹具的实际使用工况，对开槽的长度、宽度、瓣数进行了合理设计，既保证夹头拥有足够的收缩量适配一定尺寸范围内的刀具，也保证夹头瓣体拥有足够的刚性，避免高速旋转时出现瓣体变形断裂的问题，同时对所有锐边进行了倒圆角处理，符合机械加工零件的安全设计规范，模型整体结构严谨，细节还原度高，可作为自动车床工装设计、夹具教学演示、加工工艺仿真的参考三维模型使用。
