法兰式双针通孔表面安装电子接插件

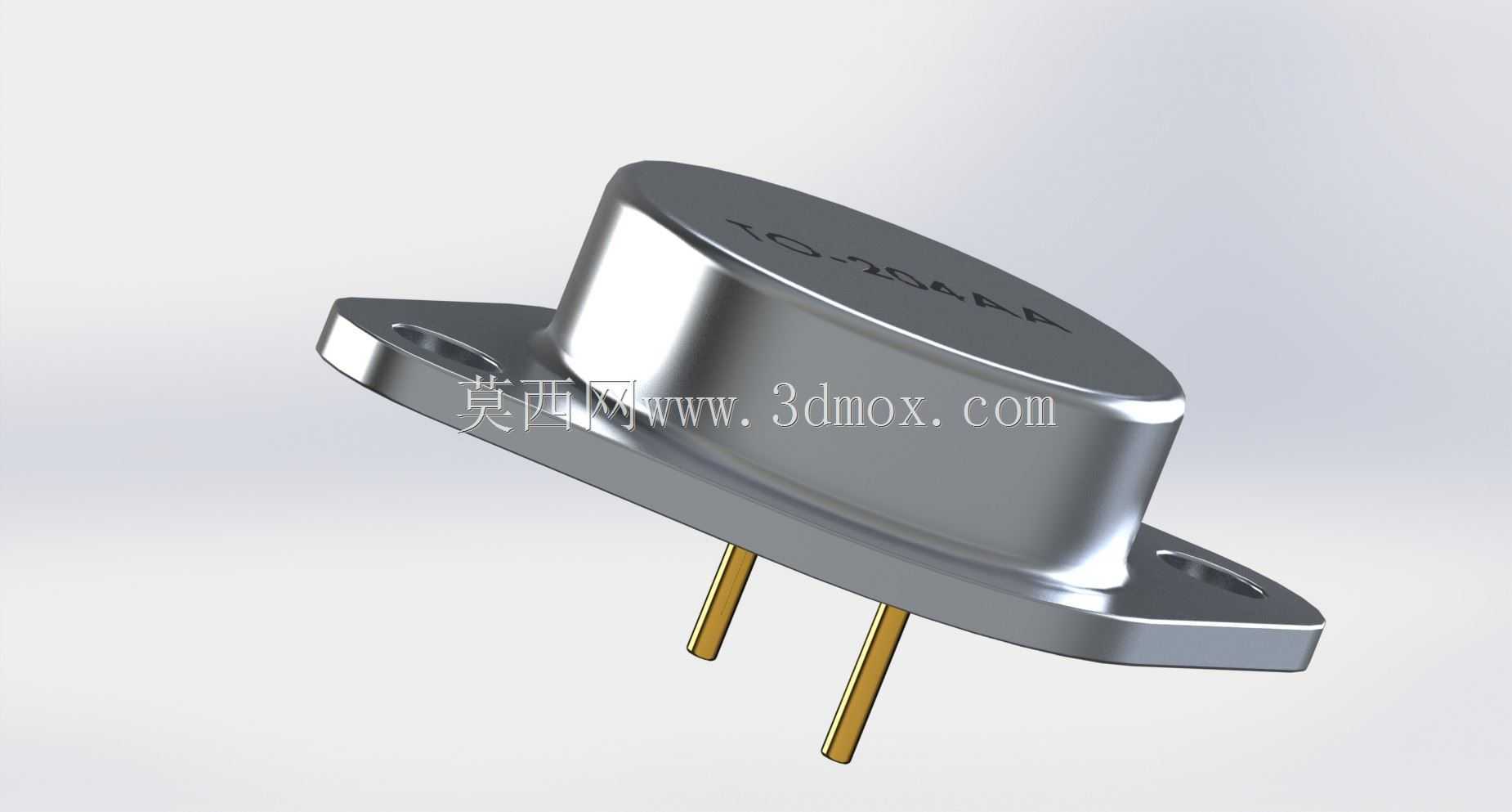

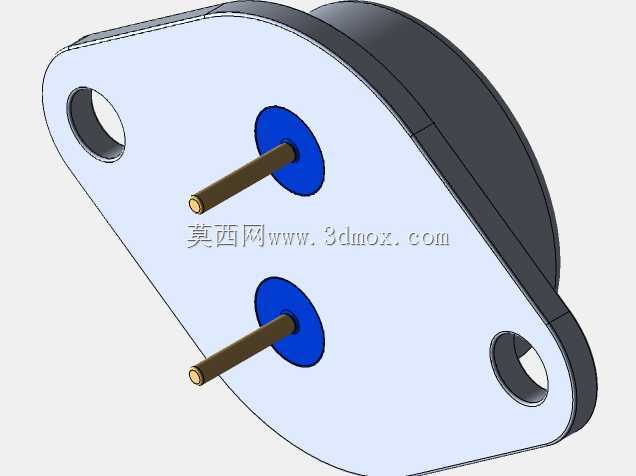

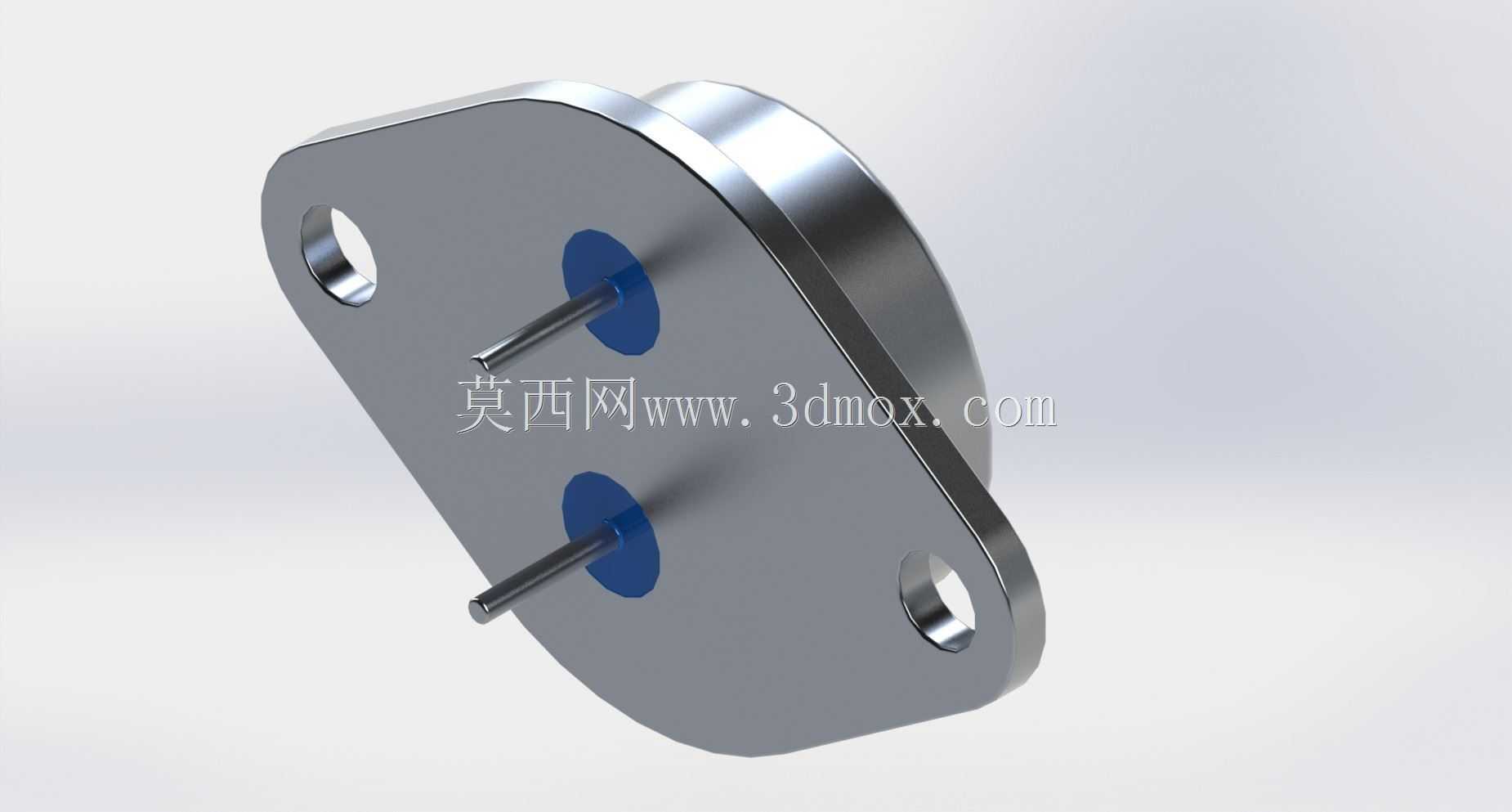

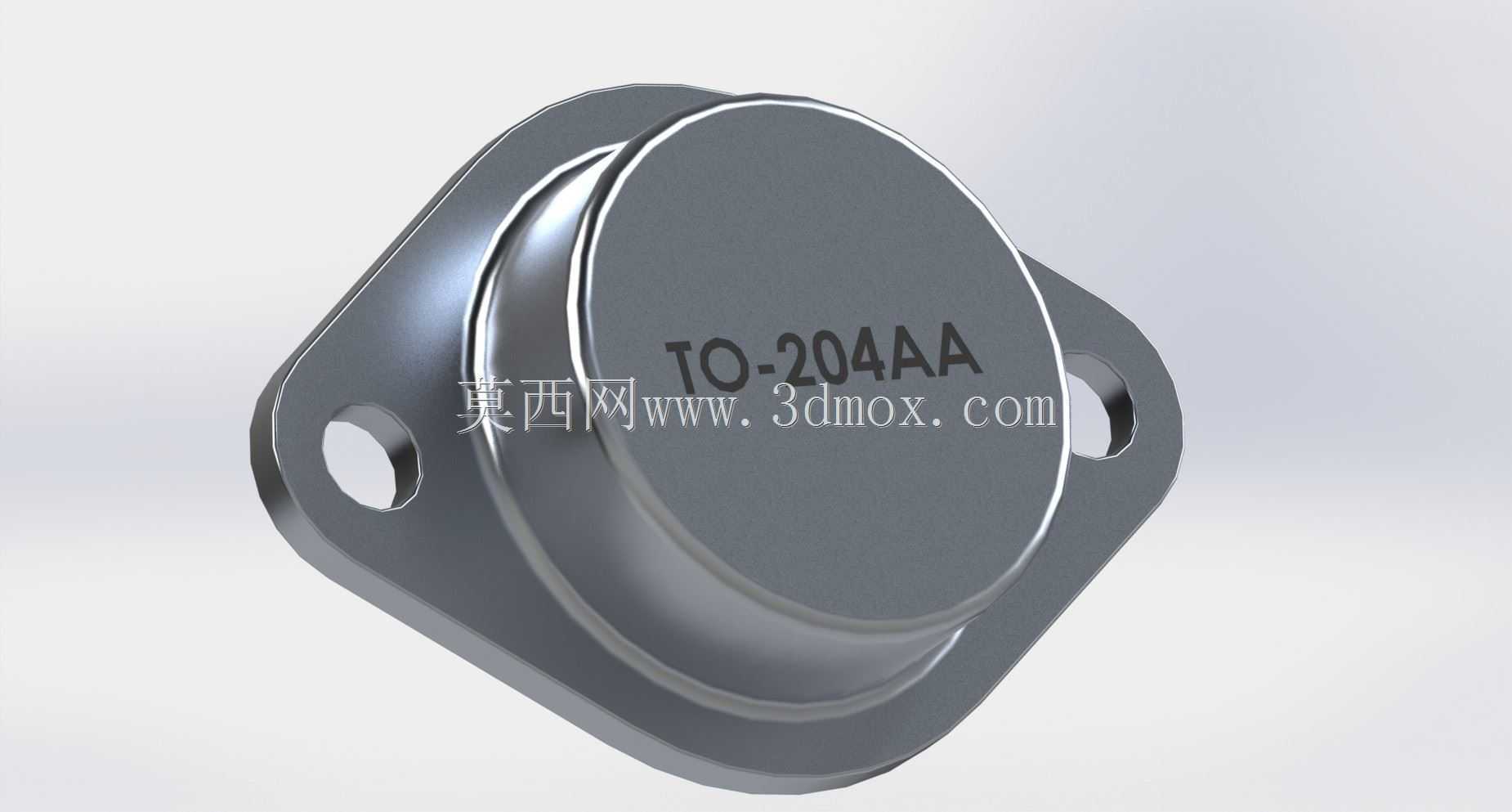

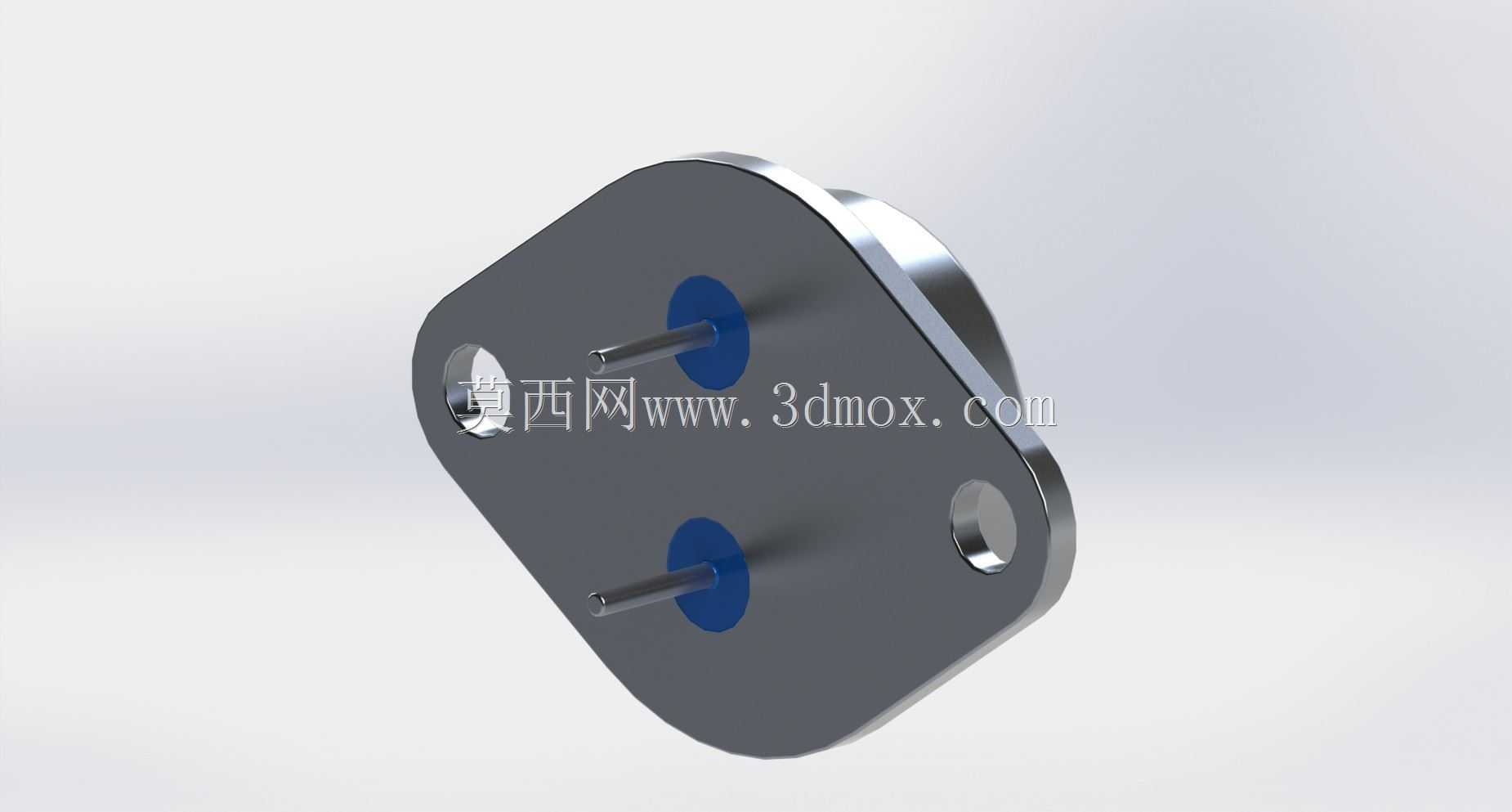

　　这类带安装法兰的双插针密封基座，常应用在需要穿舱馈电的小型机电设备腔体上，比如小型传感模块的壳体出线位置、便携检测仪器的电源信号穿板位置，或是低压电控单元的内部接线过渡位置，核心作用是在实现导电连通的同时，保证安装位置的结构定位与密封贴合，避免腔体内部进尘、进液，同时让接线端的受力不直接作用在内部电路板焊点上。从结构设计逻辑来看，整体采用带两个对称安装耳的扁圆形金属基座作为主体承载结构，两个安装耳上开有贯通的光孔，适配M2或者M2.5规格的盘头螺丝进行固定，安装耳的外轮廓做了圆弧过渡，避免安装时锐边刮伤操作人员或是线缆绝缘层，基座的主体厚度根据穿板壁厚做了匹配，安装后基座端面与腔体壁面贴合平整，不会出现突出卡滞周边走线的问题。

　　基座端面上的两个蓝色密封衬圈，是套在两根导电插针外侧的，装配时衬圈会被压紧在基座端面和安装壁面之间，填补加工面的微观不平度，实现插针位置的径向密封，避免水汽、粉尘顺着插针与基座的装配缝隙进入腔体内部，这一结构在户外使用的小型电子设备上尤为实用，能省去额外打密封胶的工序，提升装配效率，也避免后期密封胶老化开裂导致的防护失效。两根平行布置的导电插针，采用圆柱形平直结构，插针的伸出长度做了差异化设计？不对，看模型上两根插针长度一致，端部做了小圆角处理，方便插接对应的接线端子或是焊接导线，插针与基座内部的嵌装结构做了防转设计，避免装配或是接线时插针跟着转动，导致内部接线松脱。设计这类零件的时候，首先要确认安装边界：

　　两个安装孔的中心距要和腔体壁上的预装孔位完全匹配，基座的最大外轮廓不能超出腔体壁的安装平面范围，避免和周边的壳体加强筋、固定螺丝发生干涉；其次要确认插针的载流能力，根据实际通过的电流大小选择插针的直径，避免长期工作时插针发热导致基座密封件老化；另外插针的伸出长度要兼顾两端的接线需求，腔体外侧的伸出长度要方便接插外部连接器，腔体内侧的伸出长度要刚好能搭接到内部电路板的焊盘，或是预留足够的导线焊接长度，避免过长导致内部走线空间不足，过短导致焊接操作困难。在实际建模过程中，这类零件要重点关注安装面的平面度要求，基座与壁面贴合的一侧平面平面度需要控制在0.05mm以内，才能保证密封衬圈被均匀压紧，不会出现局部压不实导致的泄漏；

　　安装孔的位置度公差要控制在0.1mm以内，避免装配时螺丝无法顺利穿入；插针与基座的同轴度也要做相应约束，避免插针歪斜导致外部连接器插接困难。这类零件和普通的穿线胶塞相比，金属基座的结构强度更高，能承受更大的接线拉力，在需要频繁插拔接线的设备上，不会因为反复受力导致安装位置开裂，同时金属基座还能起到一定的电磁屏蔽作用，减少外部电磁干扰通过穿线位置进入腔体内部，影响内部电路的信号稳定性。在选型适配的时候，除了匹配安装孔位和插针间距，还要确认使用环境的温度范围，选择适配温度区间的密封衬圈材质，比如高温环境下要选用氟橡胶材质的衬圈，低温环境下选用硅橡胶材质，避免温度变化导致衬圈硬化失去密封性能。另外基座的金属材质一般选用易切削的铝合金做表面钝化处理，兼顾轻量化和防腐蚀性能，在有更高强度需求的场合也可以选用不锈钢材质，不过不锈钢的加工成本更高，重量也更大，需要根据实际设备的重量要求和使用场景做权衡。
