创意异形护手双刃短刃结构设计

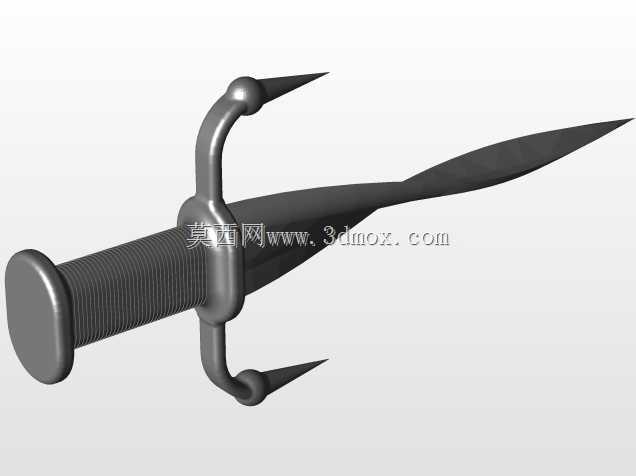

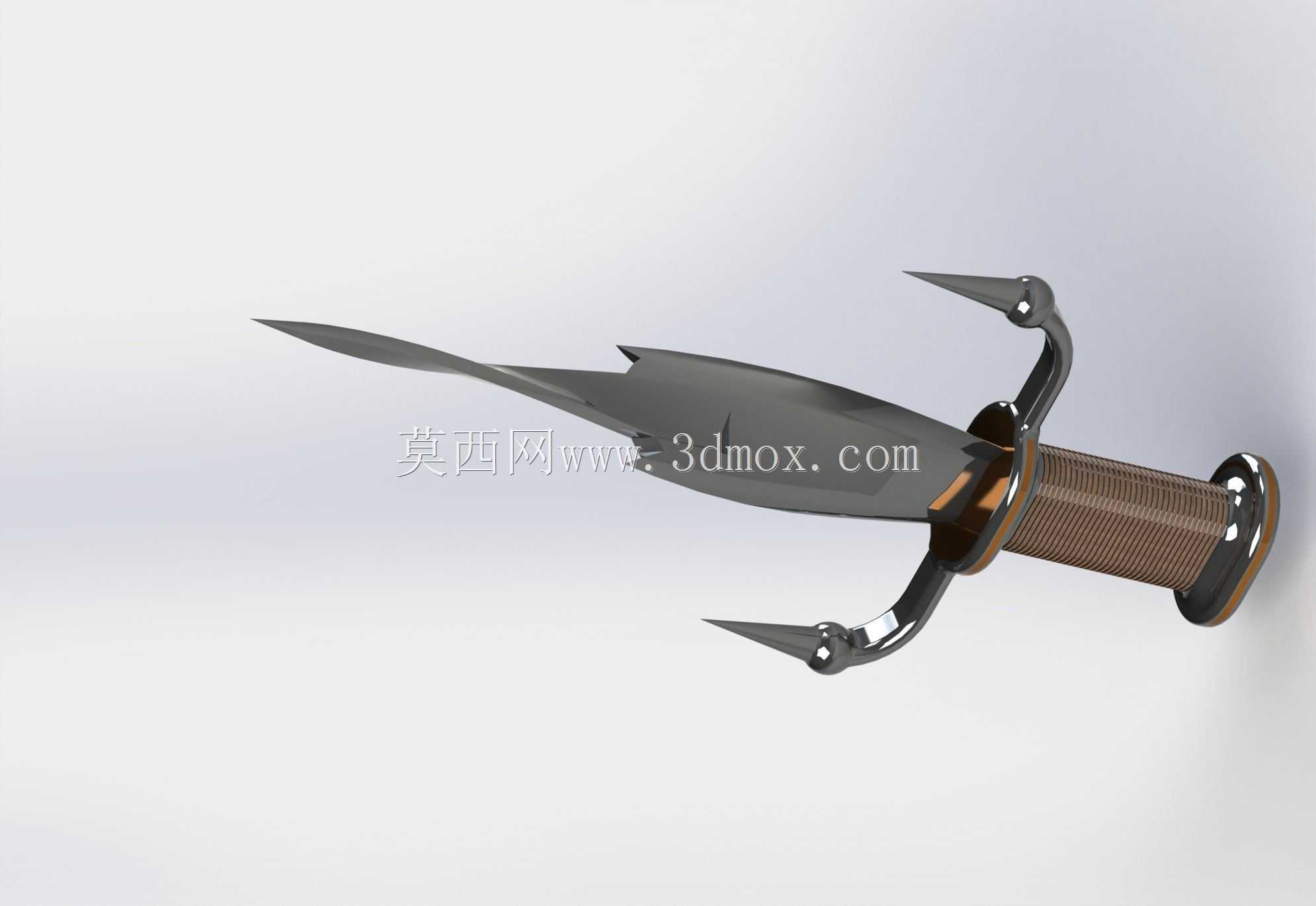

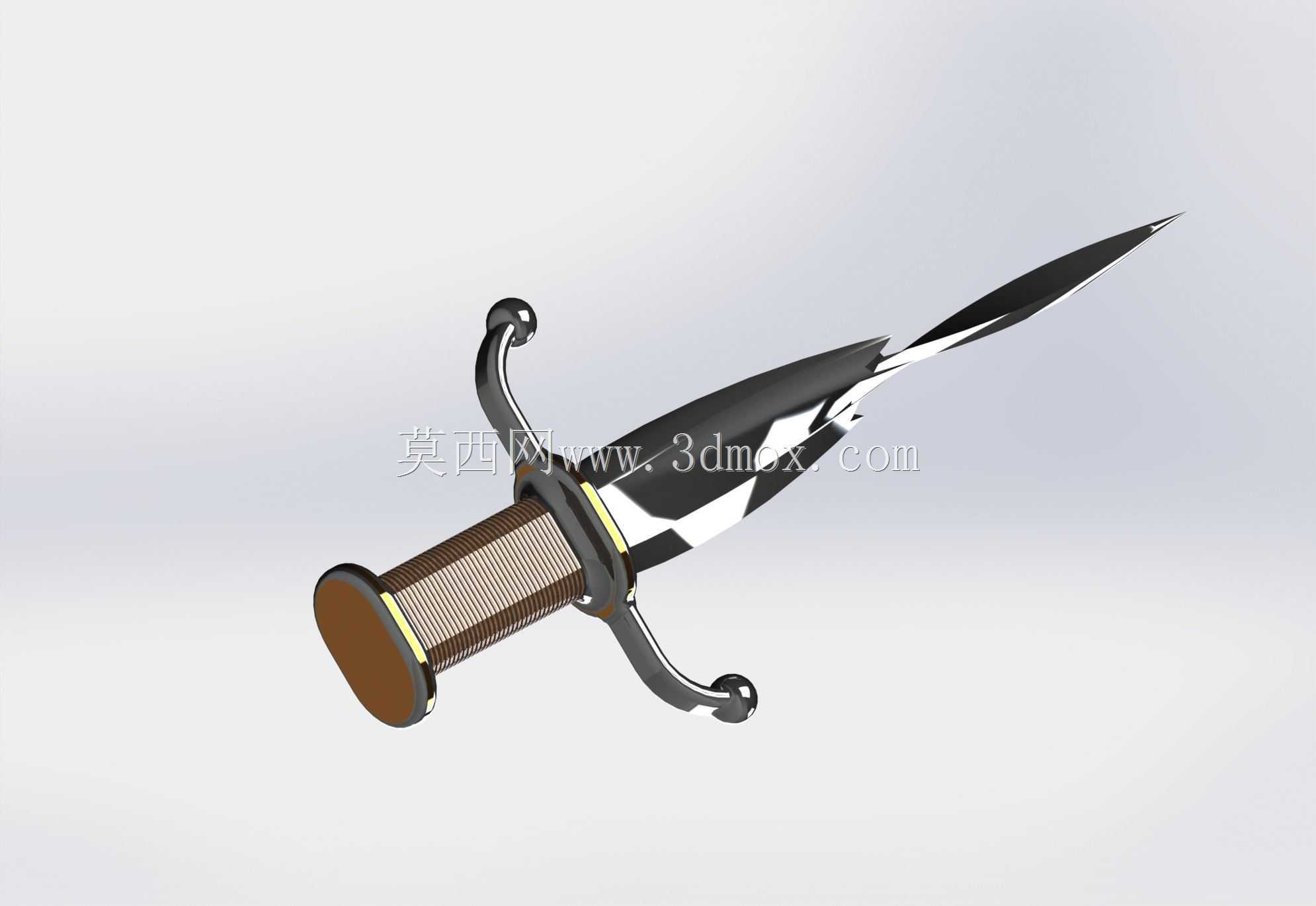

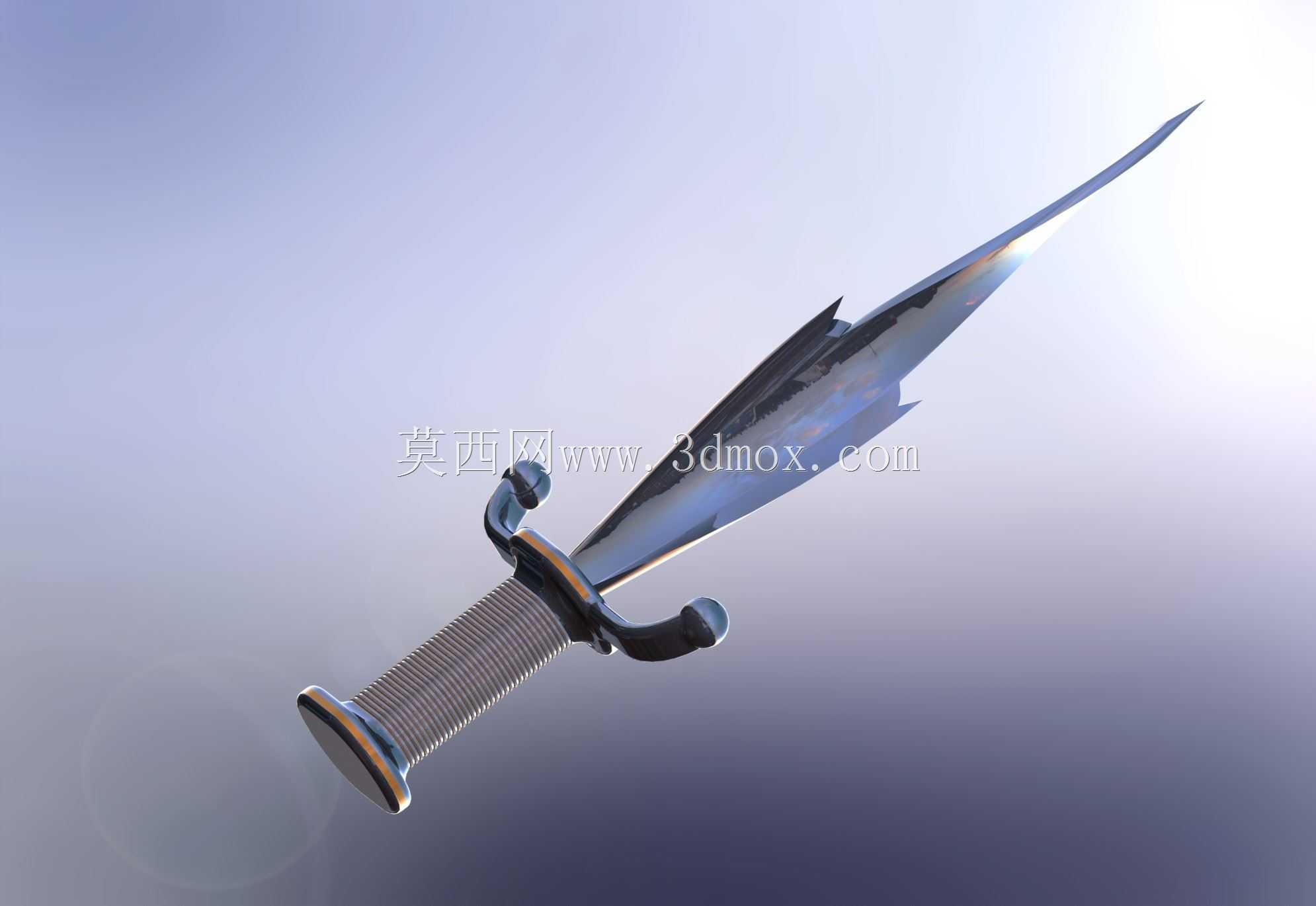

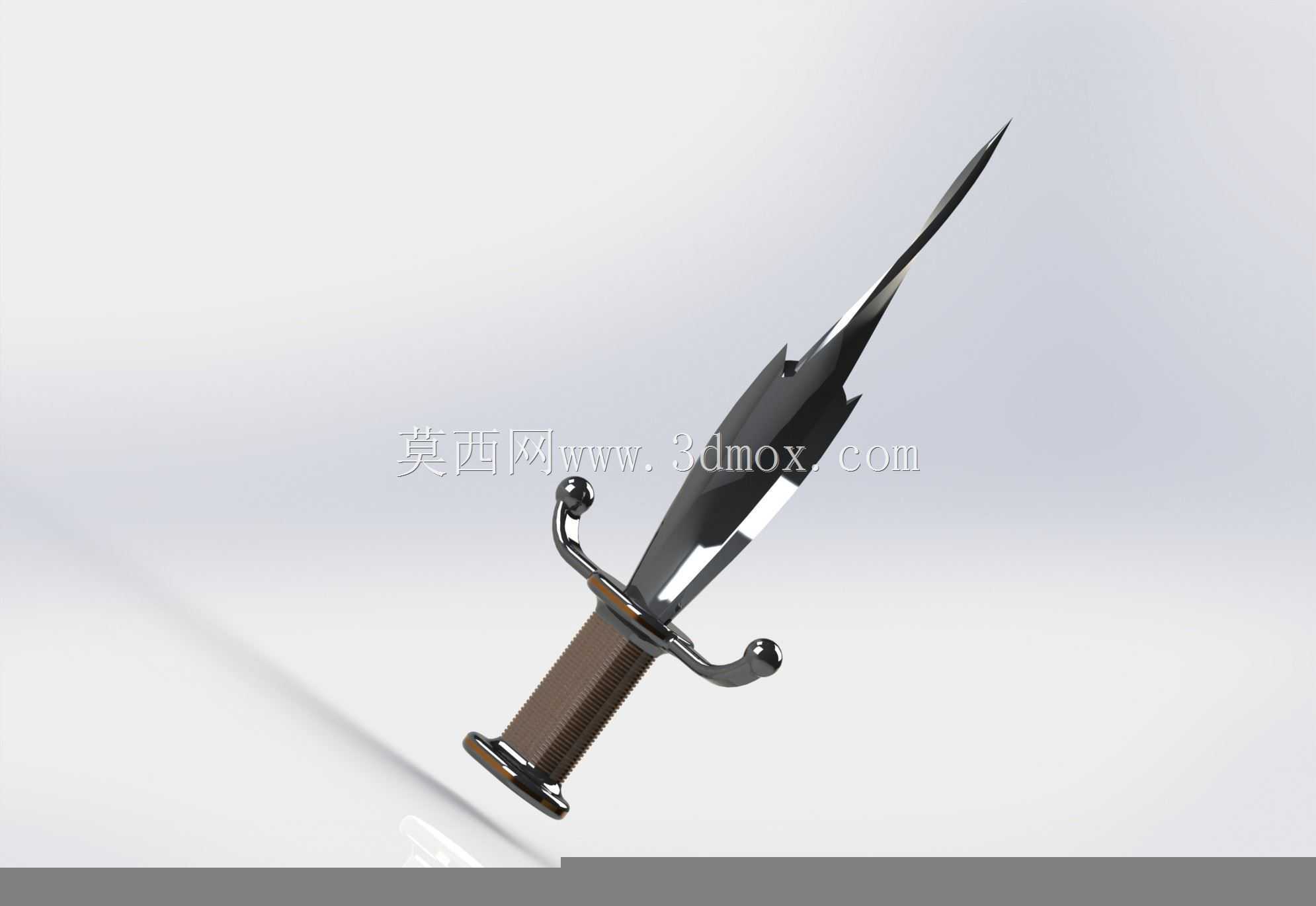

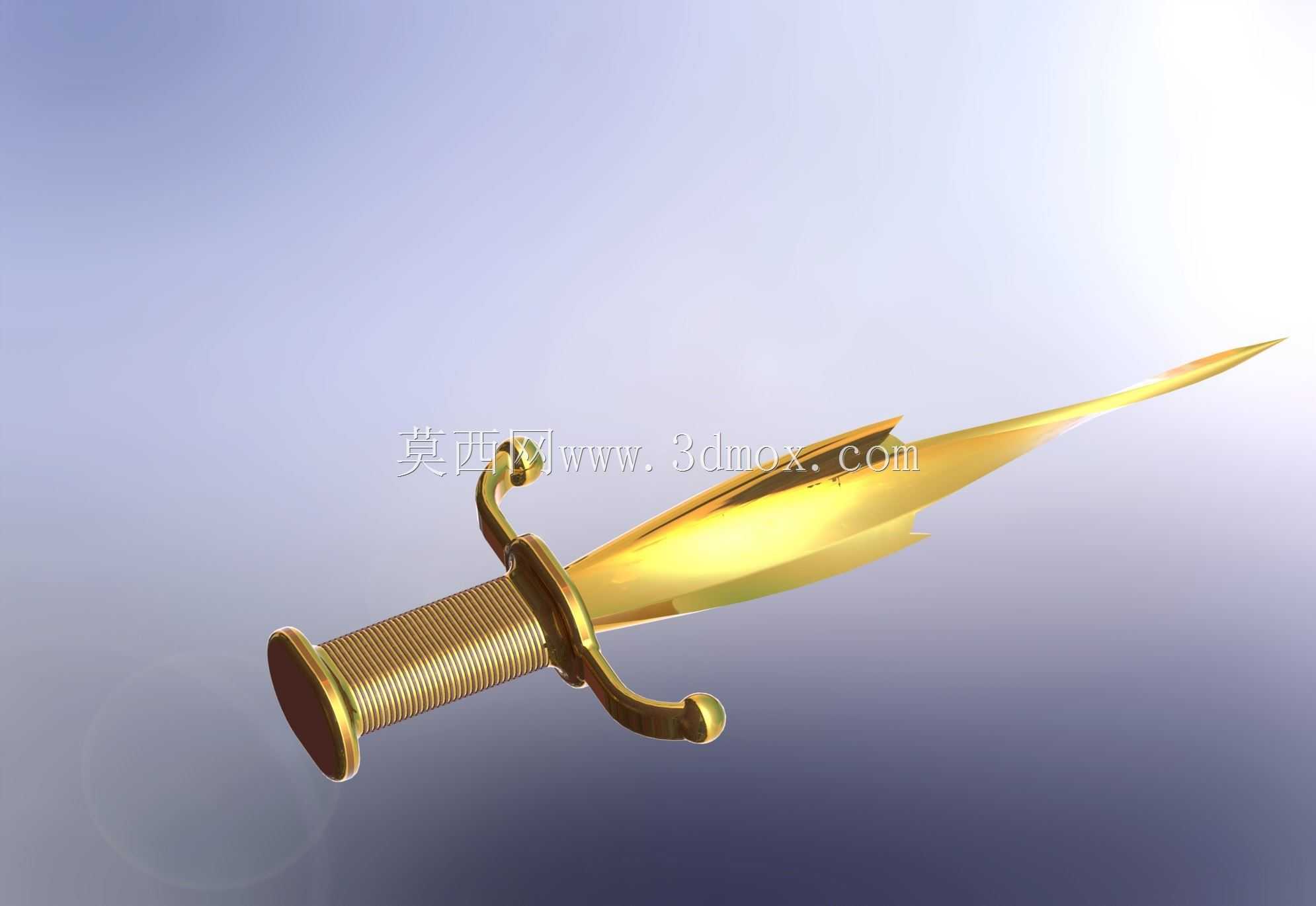

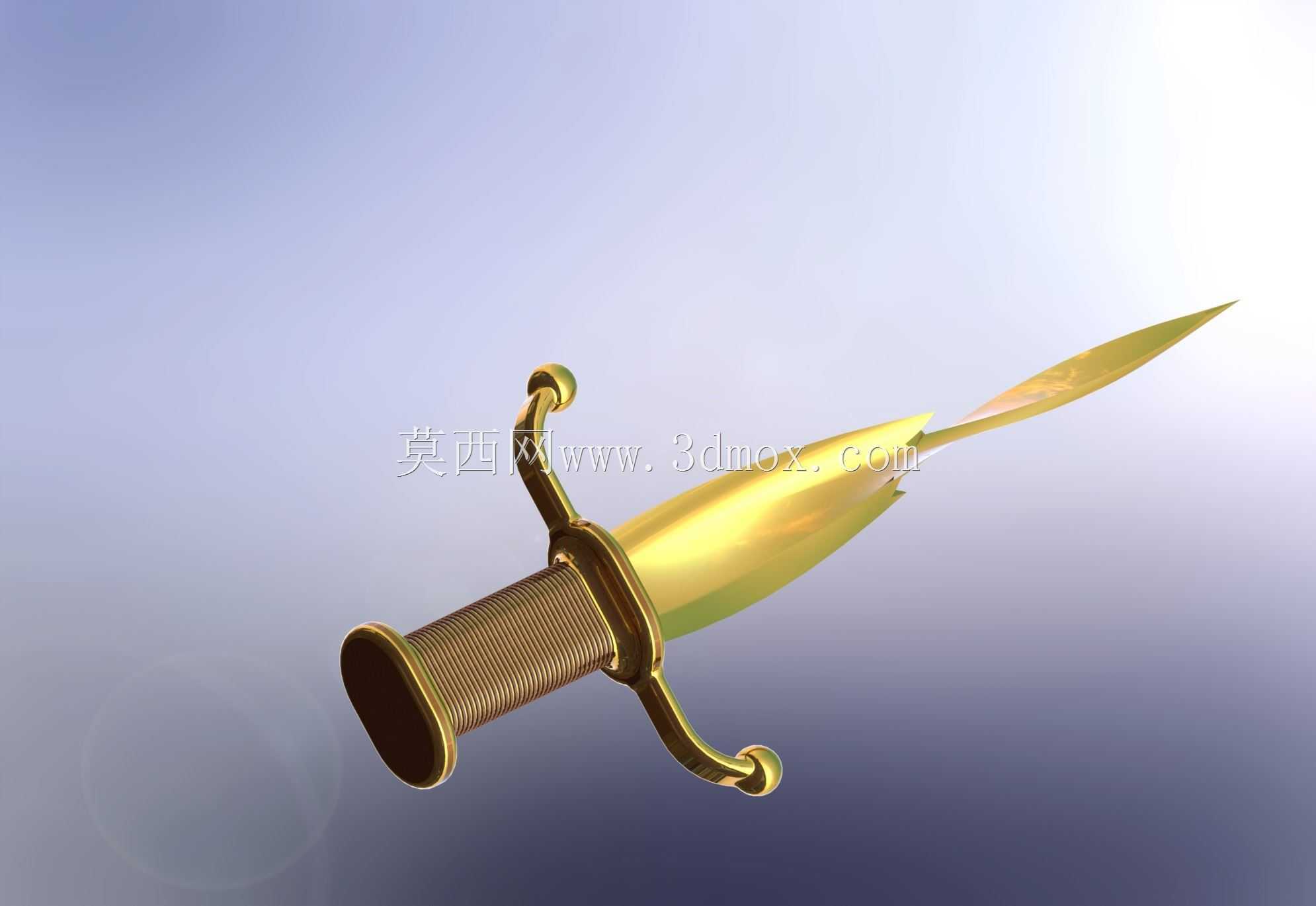

　　这款异形护手短刃的结构设计，最初的灵感来源于日常浏览时看到的概念刃具草图，在建模过程中没有照搬常规短刃的对称护手结构，而是针对握持稳定性、防脱手性能做了针对性的结构调整。首先从功能特性来看，常规短刃的直型护手在突刺动作时容易因为手部出汗、受力偏移导致手掌滑向刃部造成误伤，这款设计采用了上下双尖刺式的异形护手结构，两个突出的尖刺分别向刃尖方向延伸出一定长度，既可以在格挡动作中额外提供卡锁对方器械的受力点，也能在突刺发力时完全阻挡手掌前滑的趋势，护手与刃身衔接的位置做了圆弧过渡处理，避免应力集中导致的结构断裂问题。刃身部分没有采用传统的对称双刃造型，靠近护手的位置做了内凹的弧面收窄，既减轻了整体重量，也让刃身的重心更靠近握柄位置，

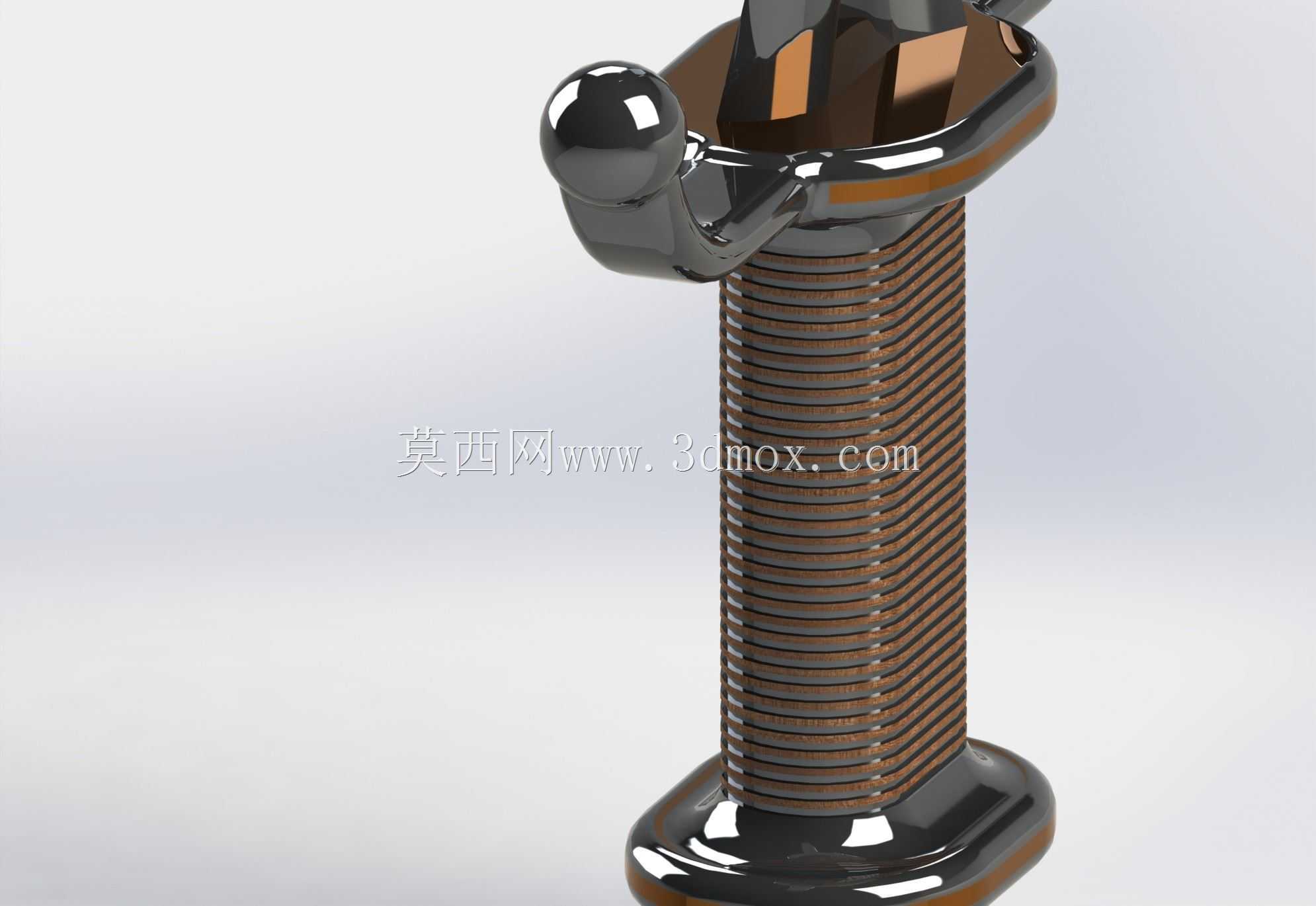

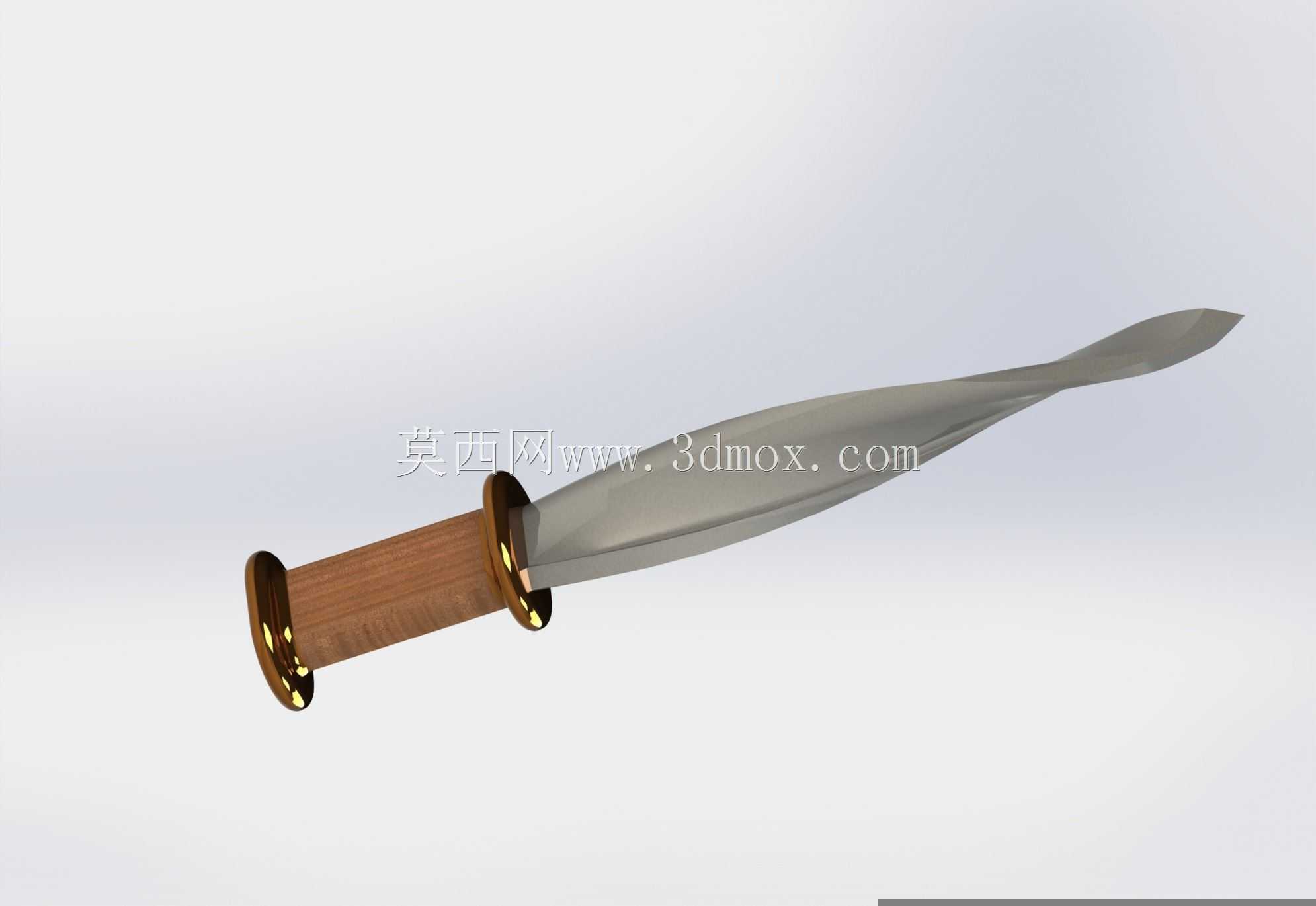

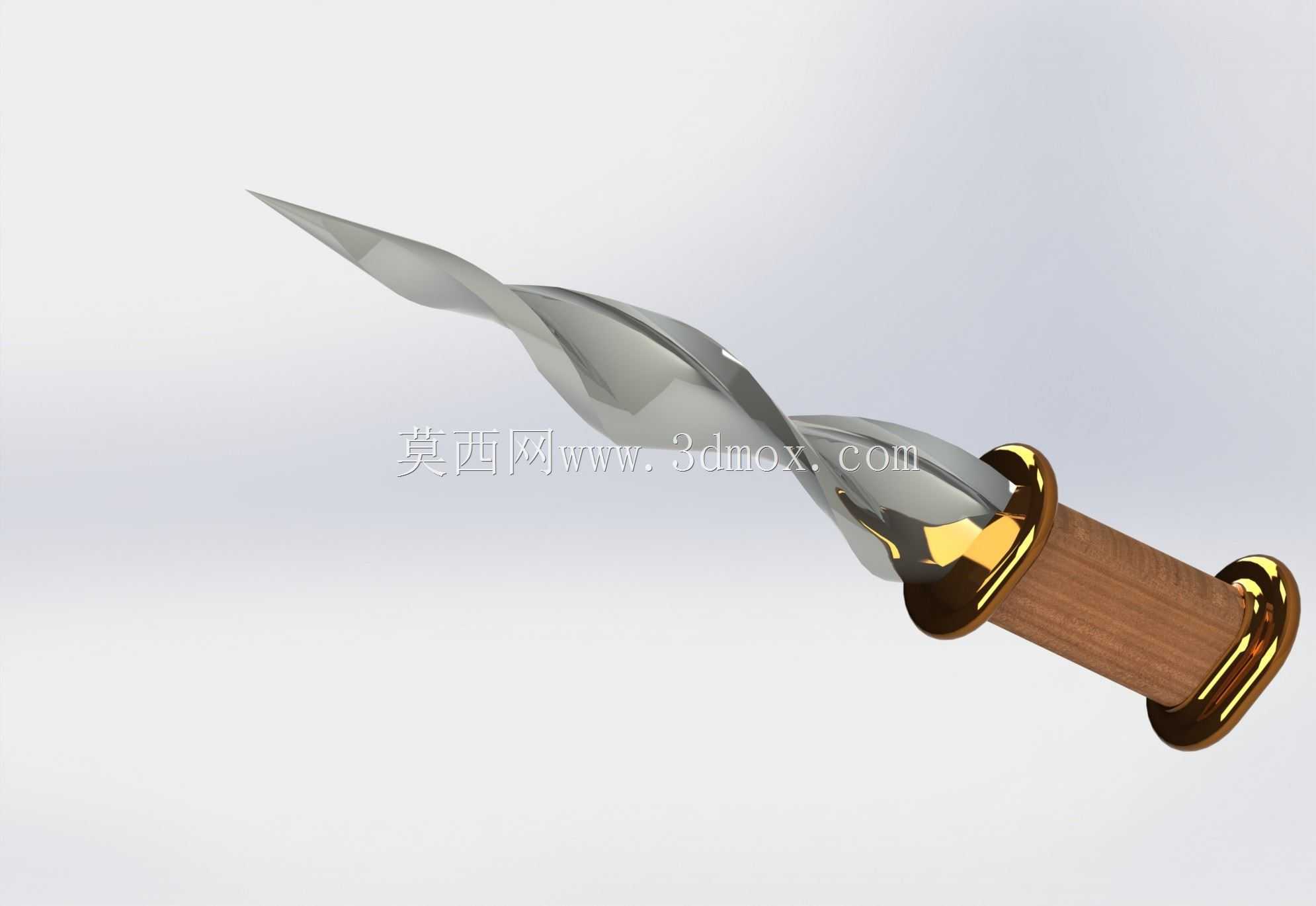

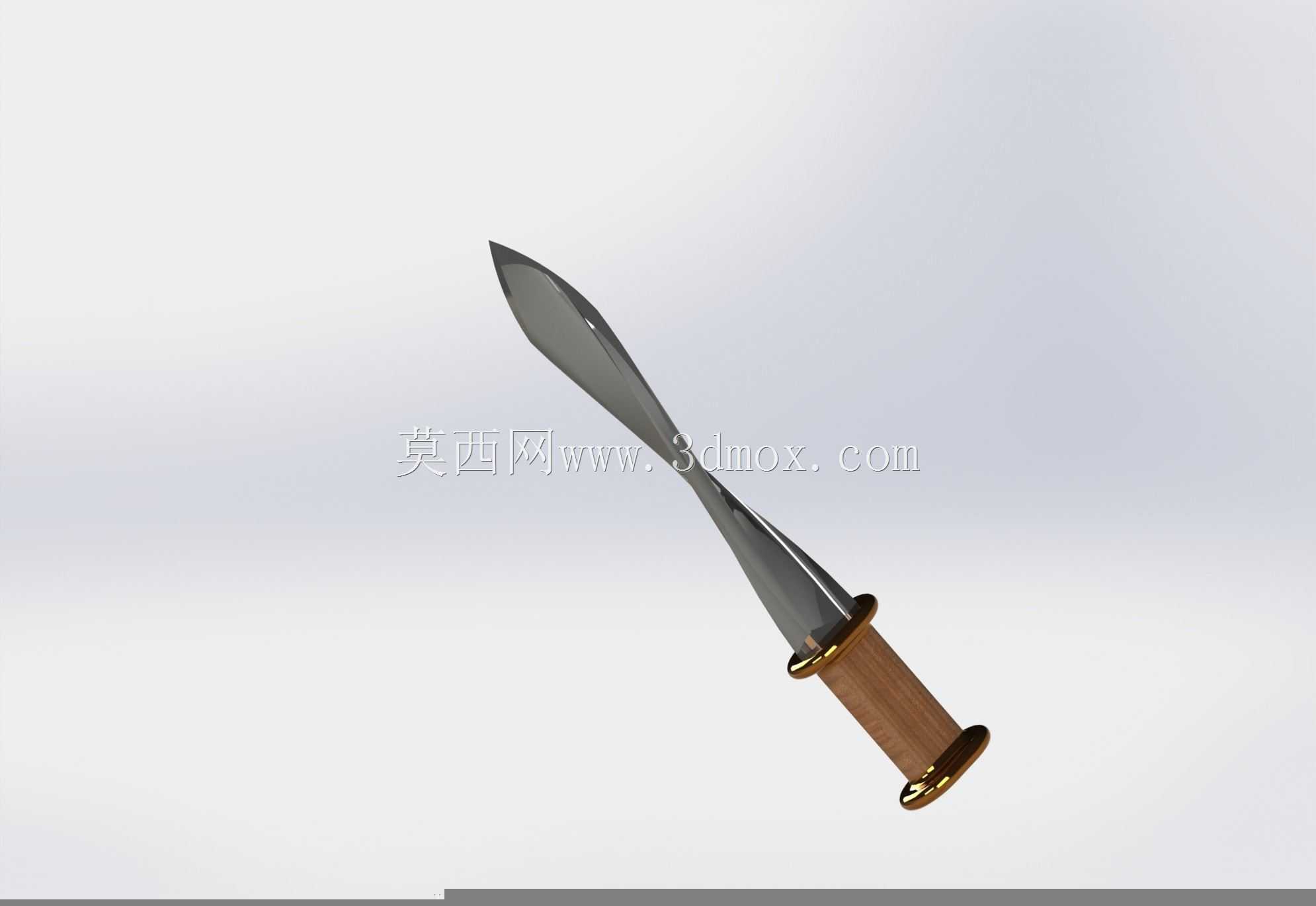

　　提升握持时的操控灵活性，刃尖部分做了渐薄的收窄处理，保证穿刺时的受力集中性，刃身表面的平面度控制在0.1mm以内，建模时通过沿路径扭曲的扫描特征完成刃身曲面的构建，没有采用简单的拉伸切除来生成刃面，保证刃身两侧的曲面过渡顺滑，没有突兀的折线棱角。握柄部分采用了缠绕式的纹理结构，模拟传统缠绳握柄的防滑触感，建模时通过螺旋扫描特征生成连续的缠绕纹理，纹理的凸起高度控制在0.8mm，既能够保证握持时的摩擦力，也不会因为纹理过深导致握持硌手，握柄的直径设置为28mm，符合成年人手掌握持的舒适尺寸范围，握柄尾部做了略微放大的挡边结构，进一步防止脱手，握柄与刃身、护手的衔接位置都做了同轴度约束，保证整体装配后的径向跳动量控制在合理范围内。

　　从应用场景来看，这类结构的短刃既可以作为户外探险时的辅助工具，用于切割绳索、处理野外食材、开辟简易路径，也可以作为工艺收藏品的结构原型，后续做表面处理后用于展示陈列，同时其结构设计思路也可以为户外多功能工具的刃部结构设计提供参考。在建模过程中，针对刃身与护手的装配边界做了反复调整，护手的两个尖刺长度控制在35mm，既不会因为过长导致整体结构笨重，也不会因为过短失去防护和格挡的作用，刃身总长度控制在180mm，握柄长度控制在120mm，整体总长度在300mm左右，属于单手操控的短刃尺寸范畴，安装边界上，护手与刃身的衔接处采用了嵌入式的装配结构，刃身的根部插入护手内部10mm，保证连接强度，

　　握柄与刃身根部的连接采用过盈配合加粘接位的设计，预留了0.15mm的粘接间隙，方便后续实物制作时的装配固定。整个建模过程没有采用复杂的曲面拼接，所有特征都基于参数化建模完成，后续可以根据实际使用需求调整刃身厚度、护手角度、握柄纹理密度等参数，比如针对户外使用场景可以适当增加刃身厚度提升结构强度，针对收藏展示场景可以调整护手的造型弧度提升外观表现力，刃身的曲面扭曲角度也可以根据握持习惯做微调，保证不同手型的使用者都能获得舒适的握持手感。
