传统太极阴阳造型结构三维设计

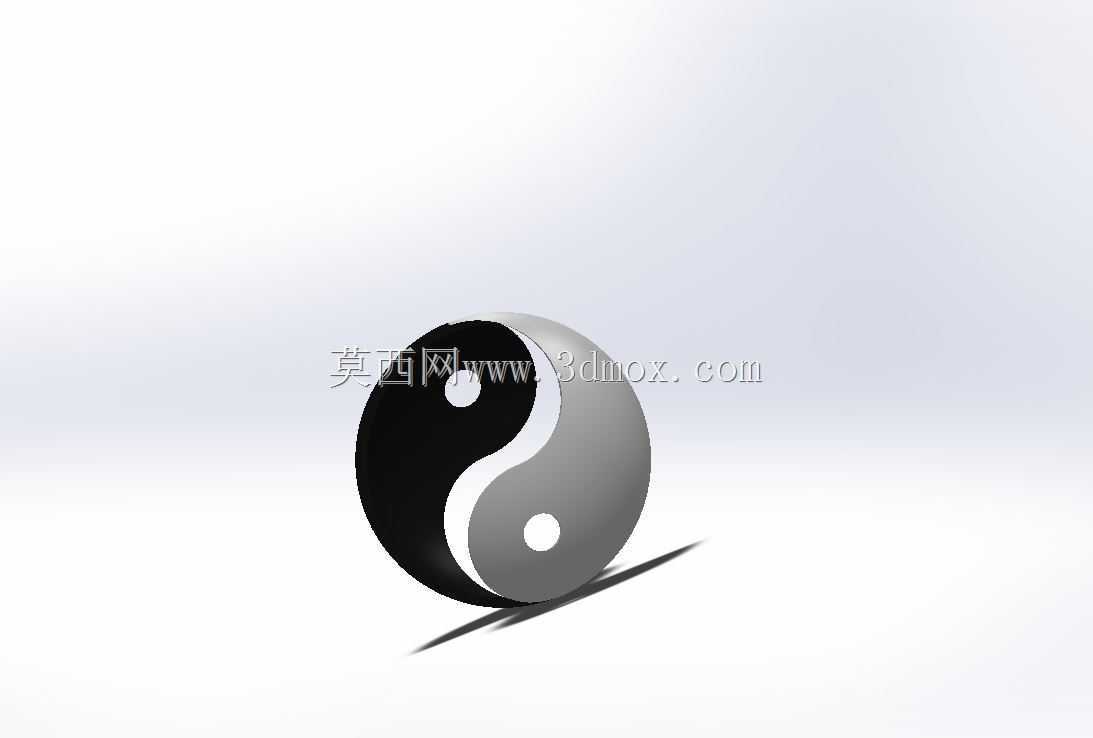

　　做这个阴阳造型的结构设计时，最先考虑的是应用场景的适配性，这类对称回转的文化符号结构，常被用于文创产品的外观结构件、装饰性机械盖板、工艺摆件的主体支撑框架，也可作为设备端面上的标识镶嵌结构，适配需要融入传统元素的工业设备外观设计、文创周边的结构开发场景。从结构特性来看，整个造型以中心对称作为核心设计基准，外轮廓为标准正圆形，内部S形分隔曲线将圆形区域等分为两个互嵌的鱼形结构，两个鱼眼位置分别为对应区域的反向圆形凸台或凹槽结构，整体无尖锐棱角，所有曲面过渡均采用连续相切的曲率处理，避免应力集中问题，若作为金属切削加工的零件，这种连续曲面的走刀路径可以实现无顿挫加工，有效降低加工表面的粗糙度值。

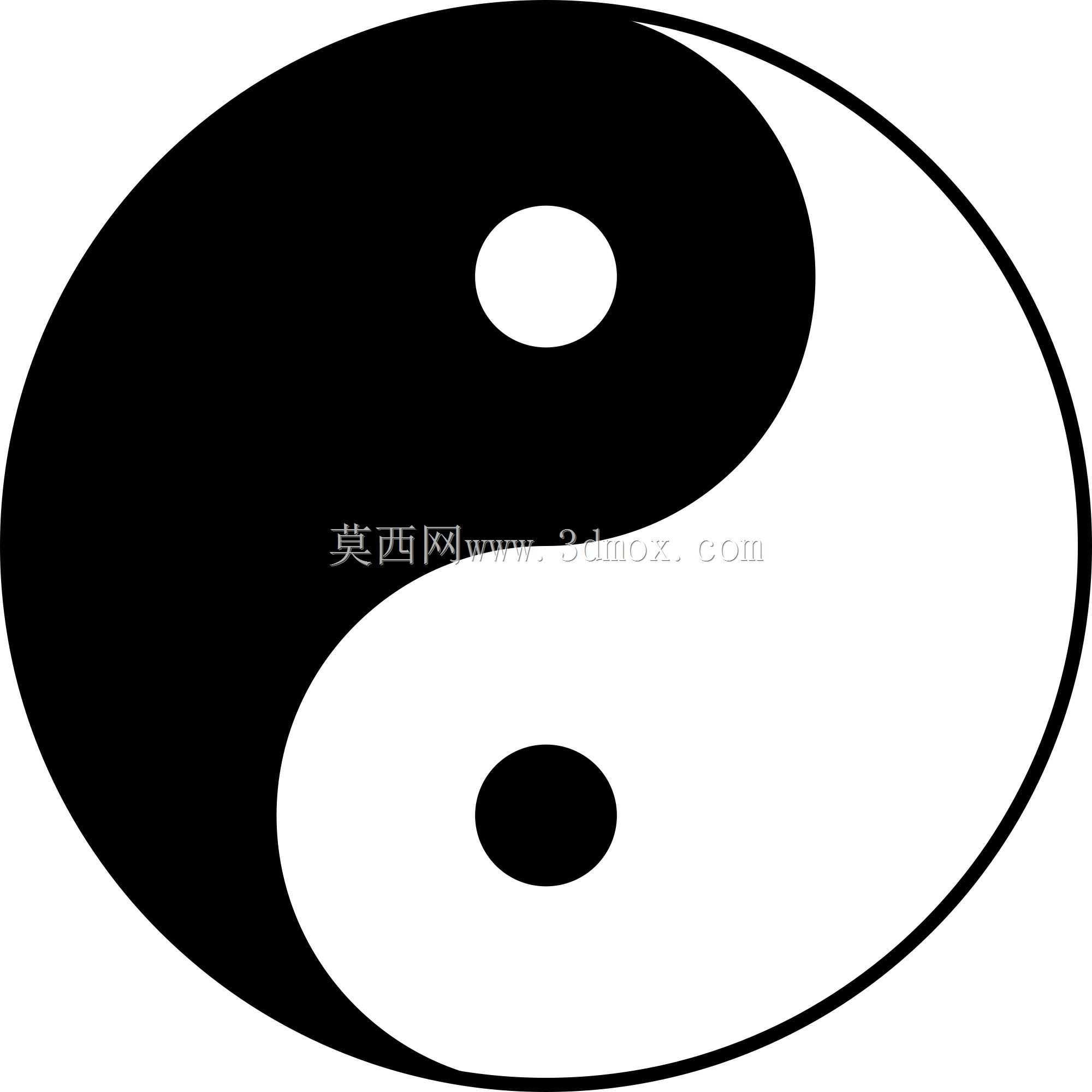

　　设计过程中没有采用常规的草图拉伸直接成型的思路，而是先确定整体外圆的基准直径，再以圆心为原点建立极坐标系，S形分隔线采用两段半径为外圆半径二分之一的半圆弧拼接而成，两段圆弧的圆心分别落在外圆水平直径的两个四等分点上，这样的参数设定能保证两个鱼形区域的面积完全相等，契合阴阳平衡的结构逻辑，两个鱼眼的圆心同样落在水平直径的对应四等分点上，直径取外圆直径的六分之一，保证视觉比例协调的同时，也能满足后续如果做镶嵌结构时的安装强度要求。从安装边界来看，整个结构的最大外轮廓为正圆形，安装时可采用外圆定位或者端面孔位定位的方式，若作为盖板类零件使用，可在外圆边缘均匀布置沉头安装孔，孔位中心距外圆边缘的距离不小于板材厚度的1.5倍，

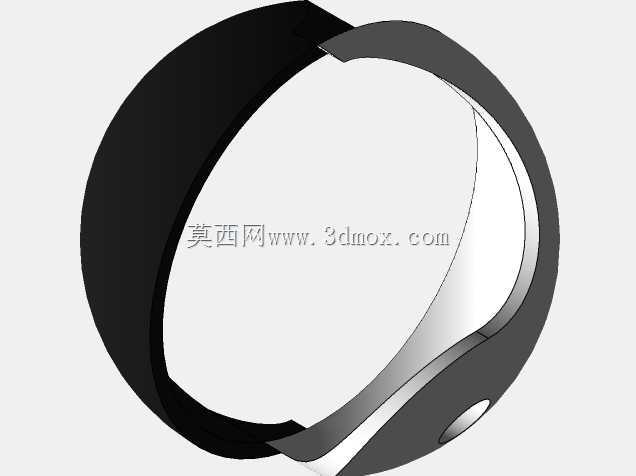

　　保证安装时的连接强度；若作为镶嵌件使用，外圆与安装槽的配合公差可选取H7/h6的间隙配合，既方便装配，也不会出现松动晃动的问题。结构厚度的设计可根据实际应用场景调整，作为装饰摆件时厚度可选取外圆直径的十分之一，保证放置时的稳定性，作为设备面板镶嵌标识时厚度可控制在3-5mm，与面板表面齐平，避免积灰也不会影响设备周边的操作空间。在曲面处理上，整个造型的所有分型面都做了0.5mm的圆角过渡，不管是采用3D打印还是CNC铣削加工，都能避免出现清根困难的问题，两个鱼眼区域如果做凹凸结构，凸台高度或凹槽深度不超过整体厚度的三分之一，防止出现局部壁厚过薄导致的结构强度不足问题。实际应用中，这类对称结构还可以衍生出多种变体，

　　比如在S形分隔线上增加密封槽结构，就能作为流体管路中的换向阀阀芯使用，两个鱼眼位置作为流体的进出通道，利用对称结构的回转特性实现流体方向的切换，这时候就需要在结构中心增加转轴安装孔，孔的同轴度公差控制在0.02mm以内，保证回转时的密封性。另外在做文创产品的结构设计时，还可以在两个鱼形区域分别预留不同材质的镶嵌位，比如一侧嵌入金属材质另一侧嵌入木质或亚克力材质，镶嵌位的深度统一，边缘做0.2mm的倒角，方便不同材质的粘接或压装，不会出现拼接缝隙不均匀的问题。整个结构的建模过程全程采用参数化驱动，外圆直径、鱼眼尺寸、S形曲线半径、结构厚度都设置为可调整参数，后续根据不同的安装场景修改对应参数就能快速生成适配的结构，不需要重新绘制草图，能大幅提升同类型衍生结构的设计效率。需要注意的是，若将该结构用于有动载荷的场景，比如旋转标识类零件，需要提前做动平衡校准，由于结构本身是中心对称的，只要加工时保证壁厚均匀，本身的动平衡量就很小，不需要额外做去重处理，这也是对称结构在旋转类应用场景中的天然优势。
