戈登盖尔2015金具奖纪念摆件结构设计

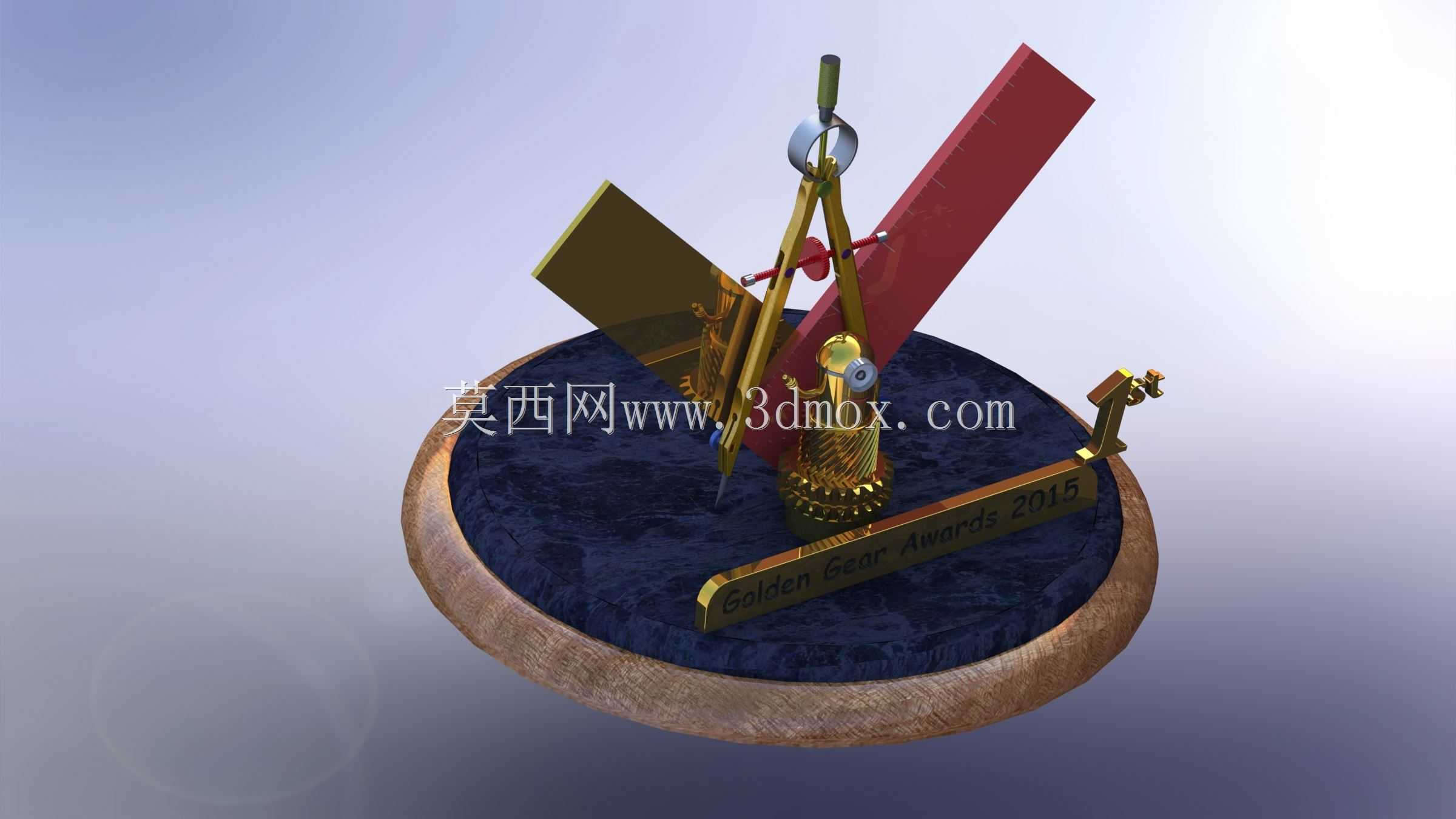

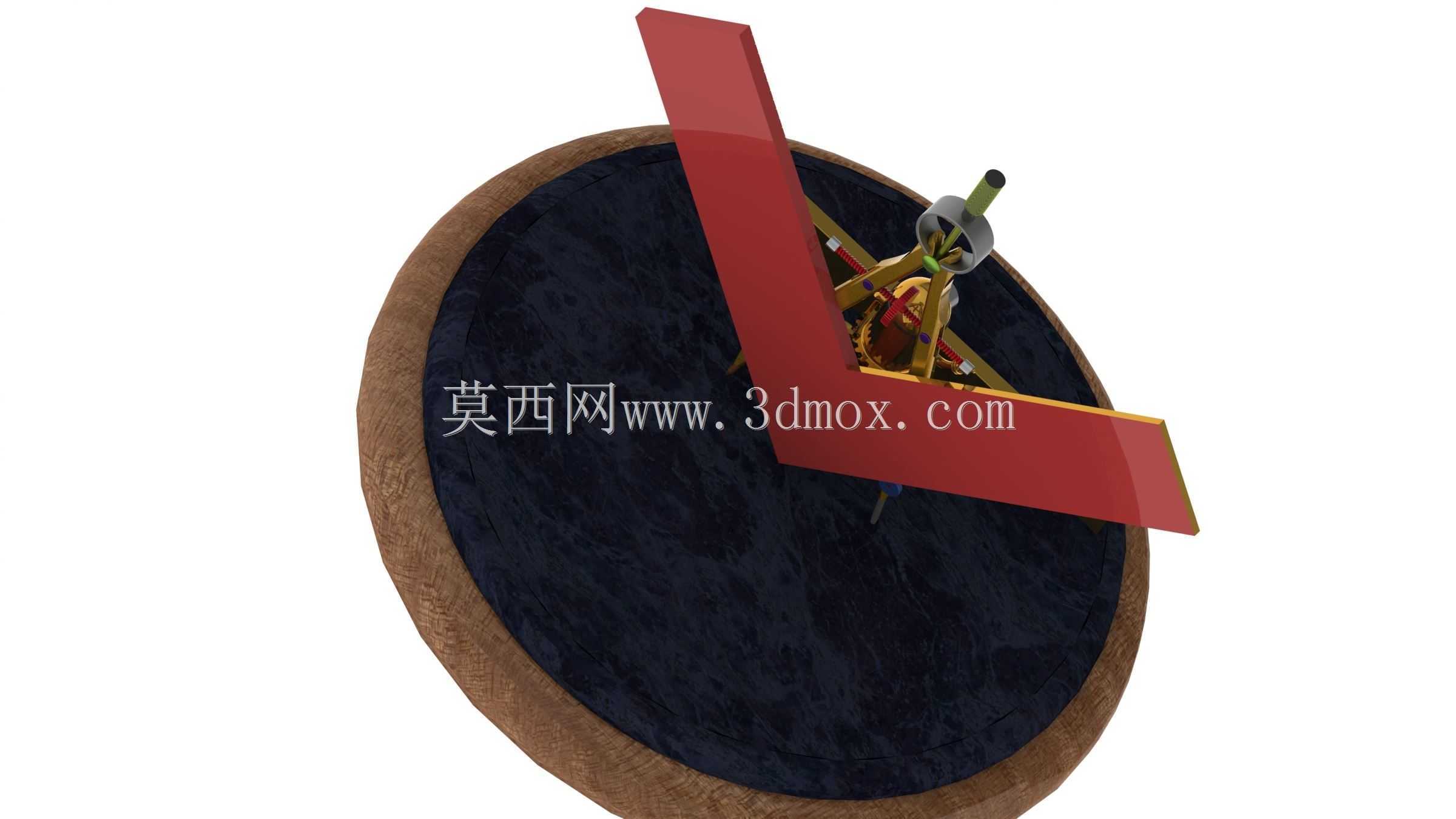

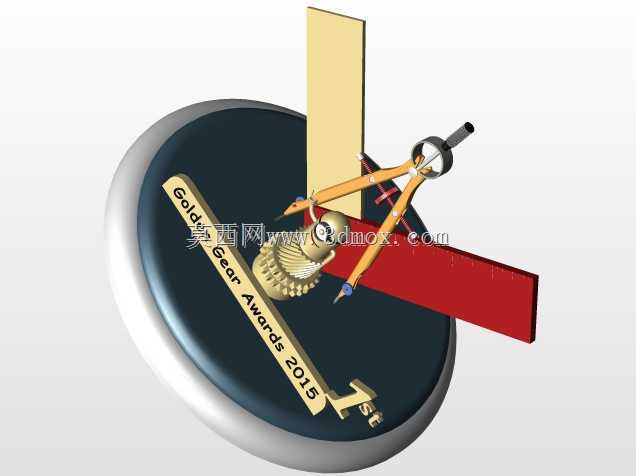

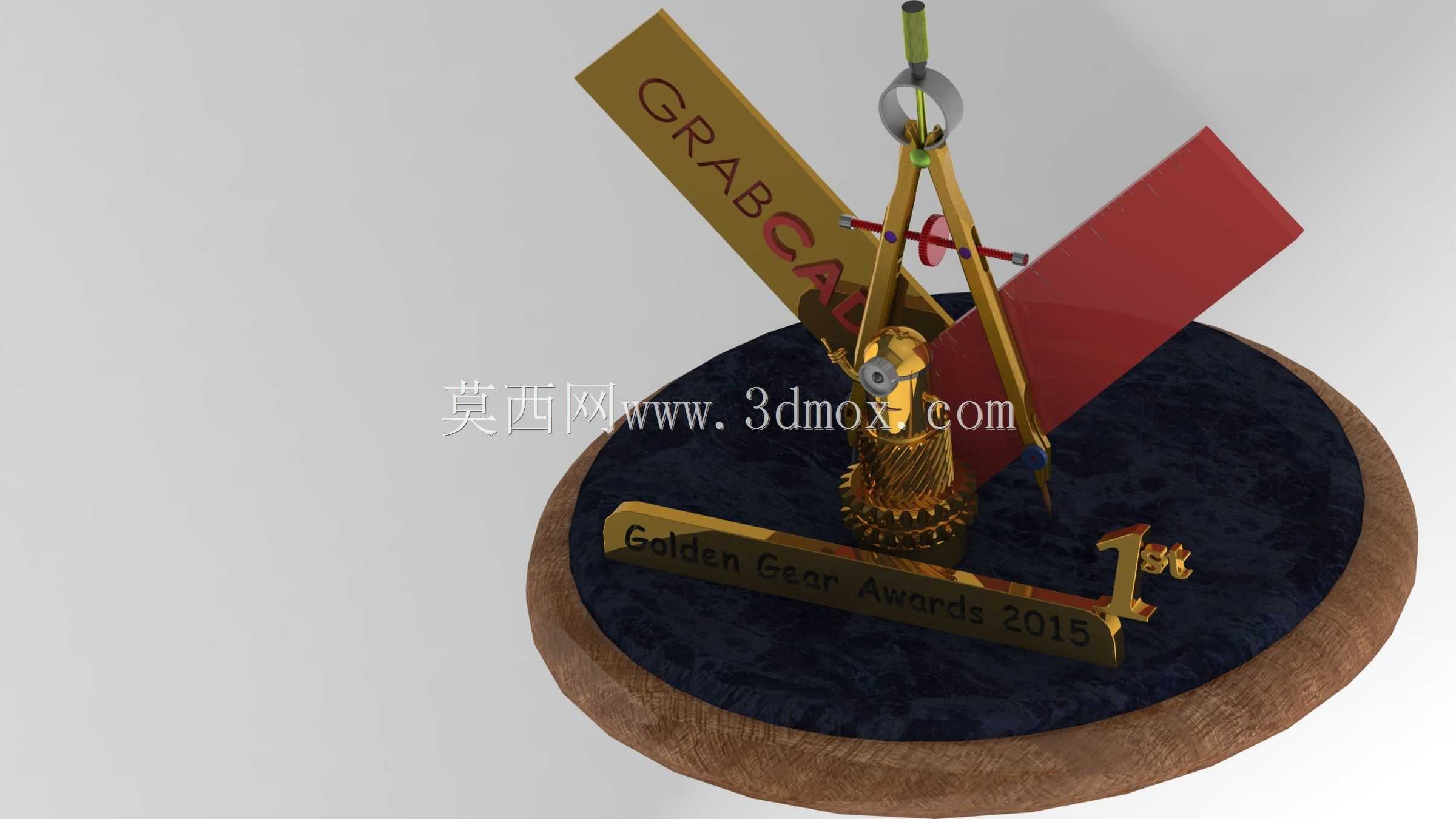

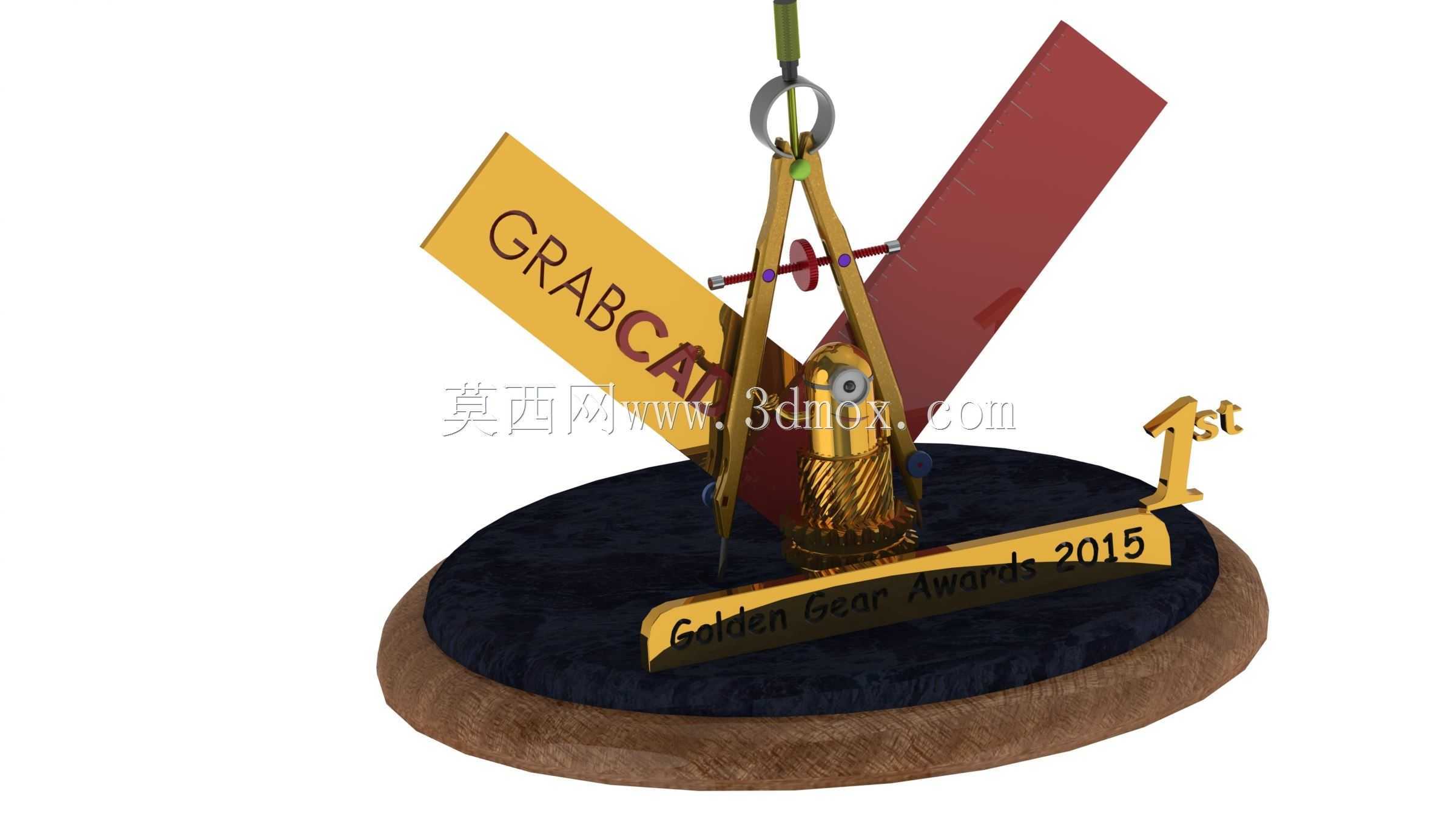

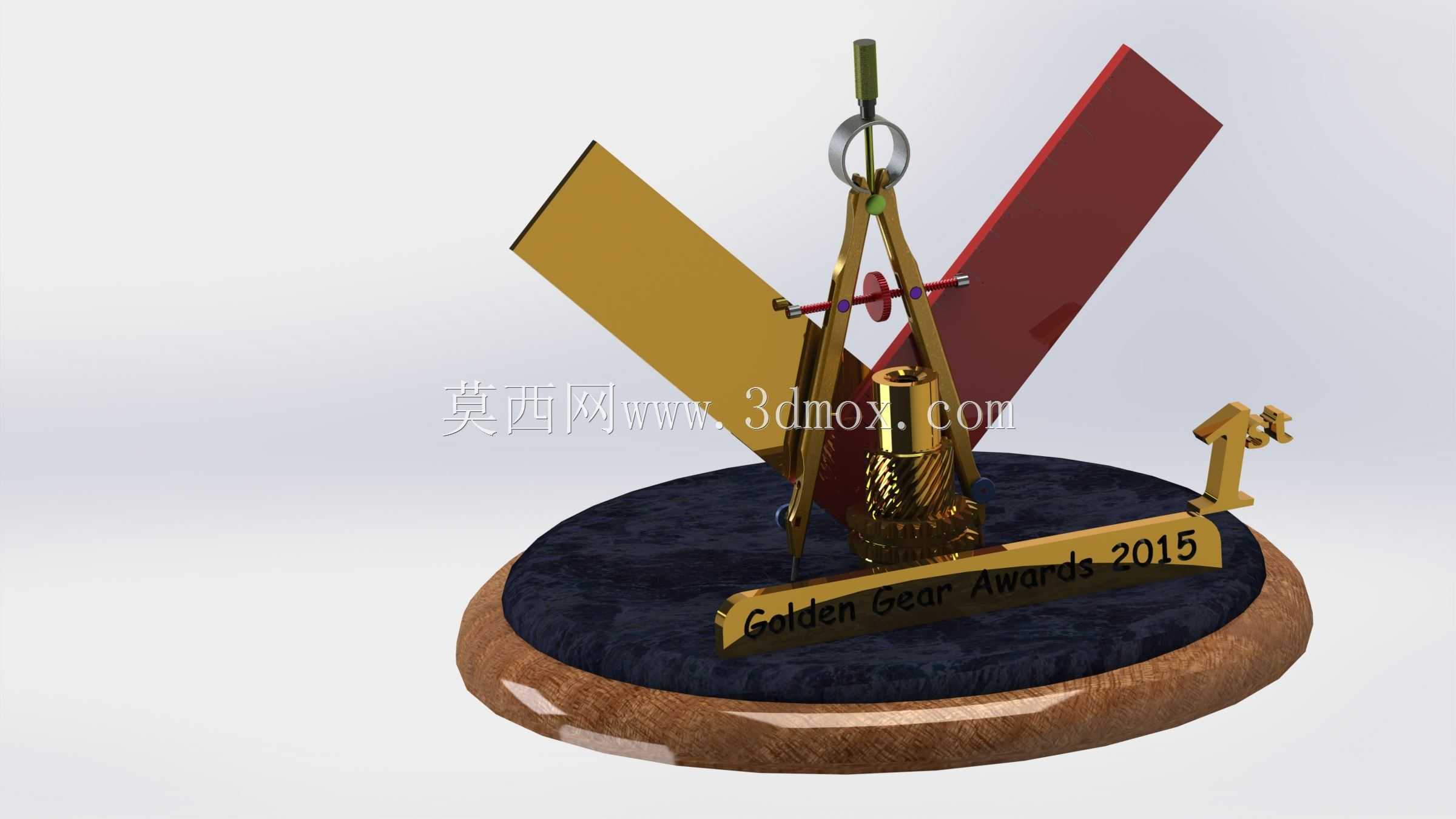

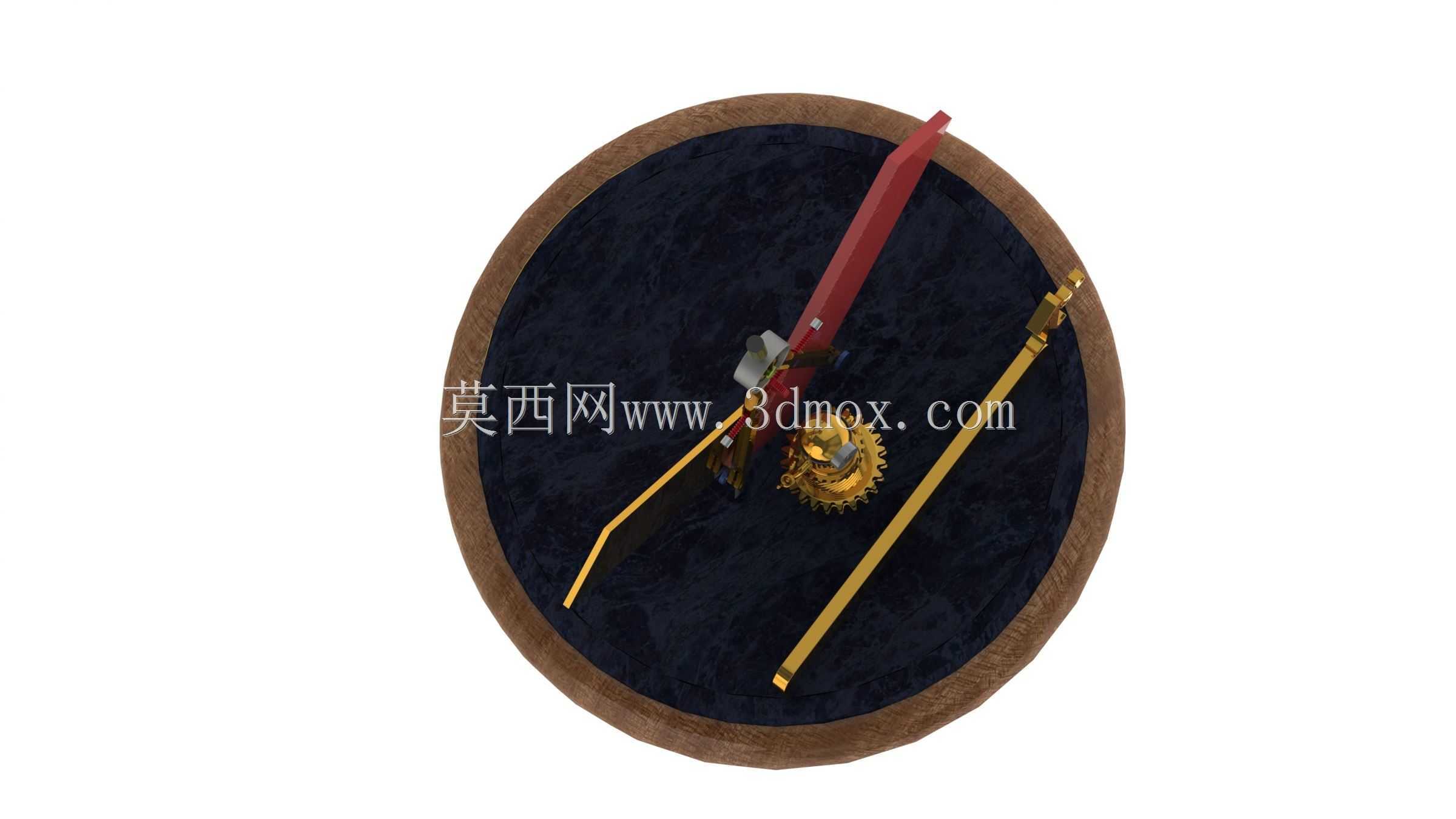

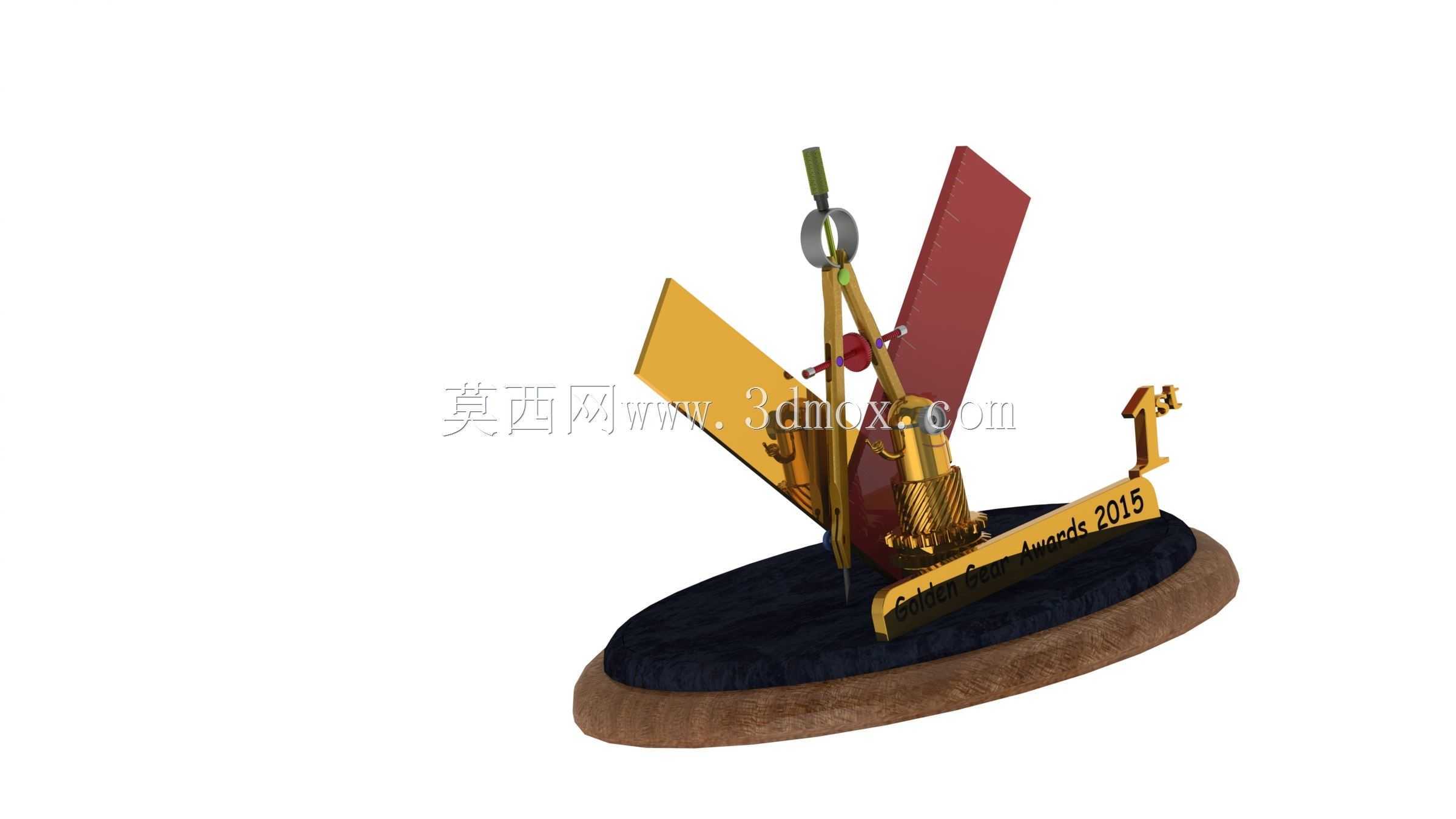

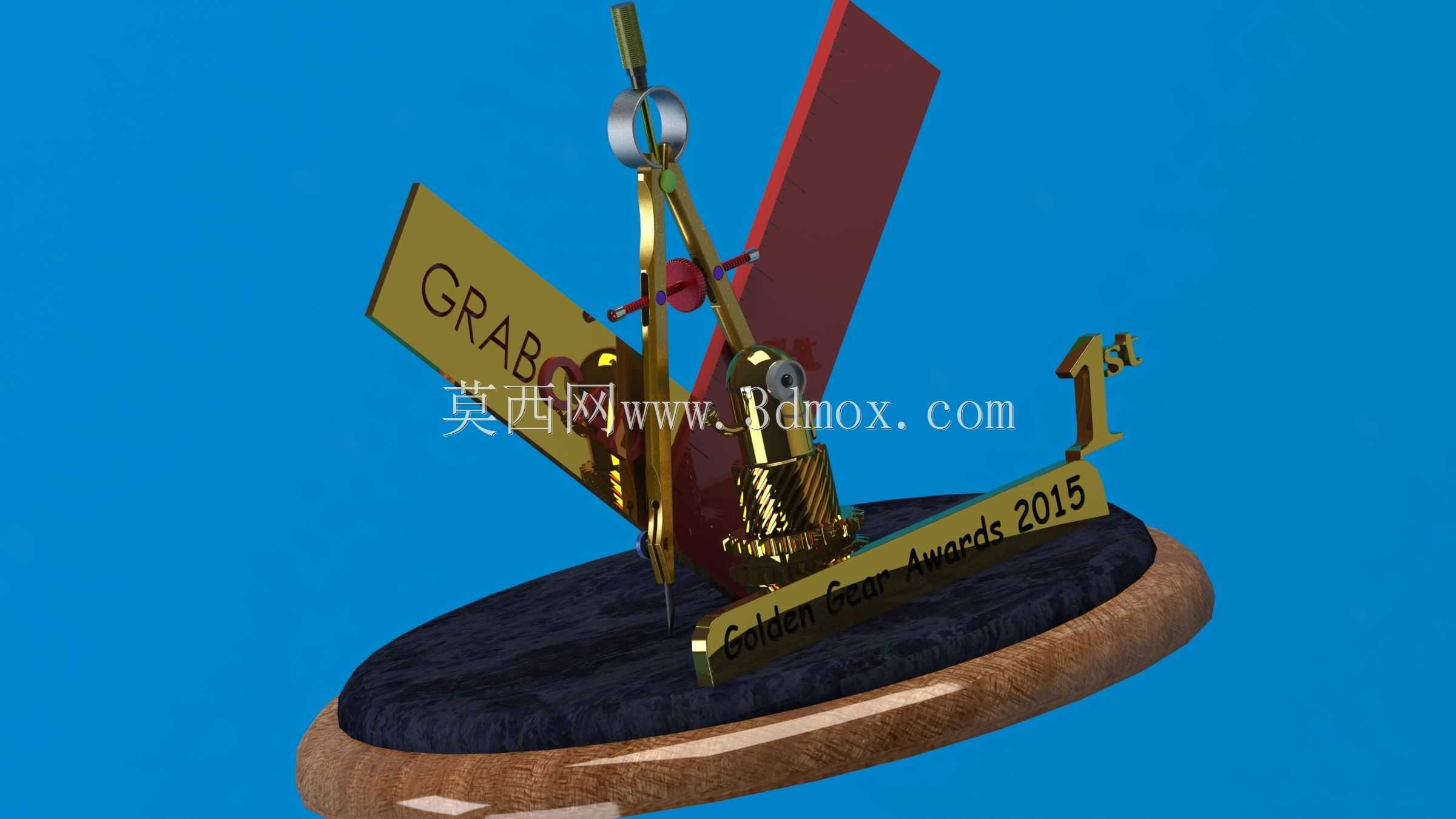

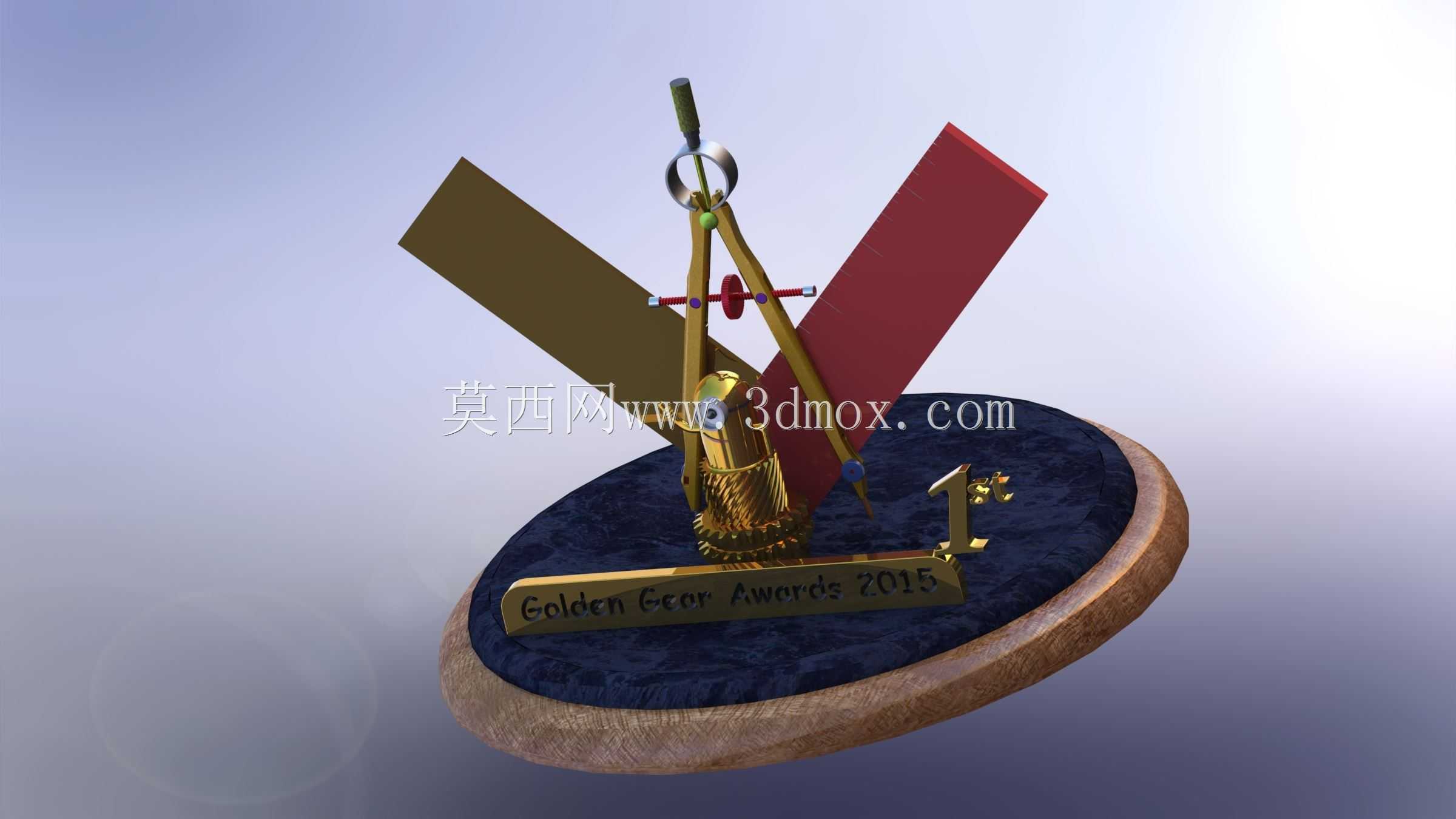

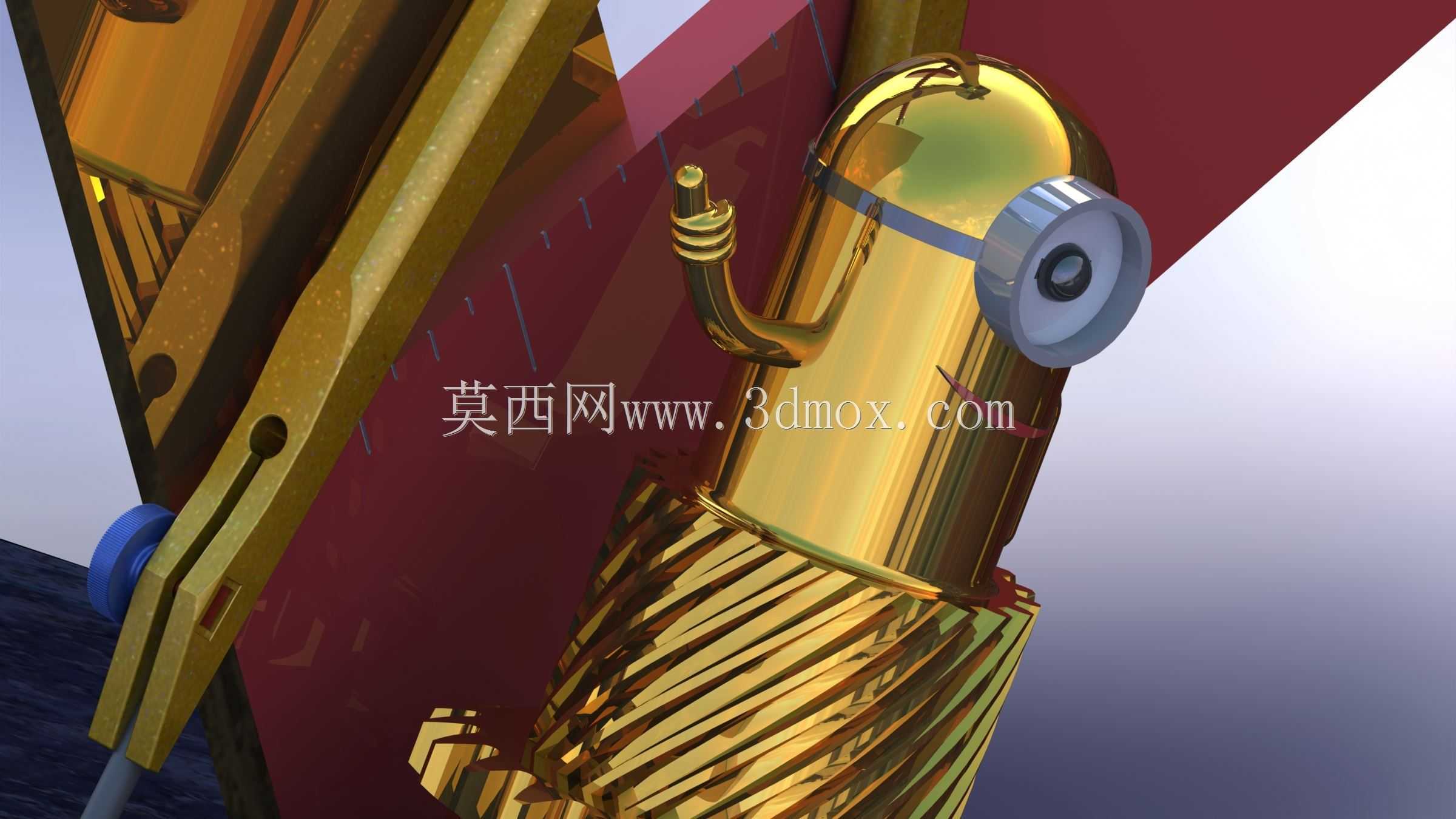

　　这款纪念摆件的设计核心是还原经典机械绘图工具的质感，同时承载奖项纪念属性，整体采用分层式基座结构，底部为圆形木质承托，边缘做圆弧倒角处理，避免尖锐边角磕碰，中间层为深色绒面质感的展示台，用于固定上部的工具组合构件，安装边界控制在直径220mm的圆形范围内，整体高度控制在180mm以内，可直接放置于办公桌、展示柜平面，无需额外固定结构。上部构件组合以经典绘图圆规为视觉中心，圆规支腿采用仿黄铜金属质感设计，铰接处保留真实的调节旋钮结构，可模拟真实圆规的张角调节动作，顶端设置吊环结构，既还原老式圆规的便携挂装设计，也可作为摆件的额外悬挂点位。圆规两侧分别搭配45度直角尺与90度宽座角尺，角尺采用双色区分设计，一侧为黄铜色金属质感，

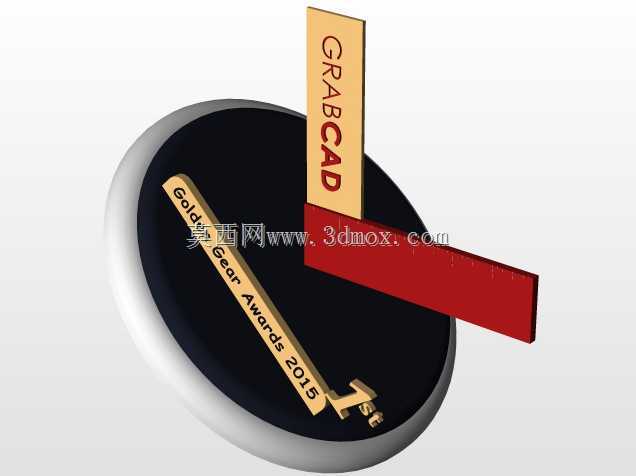

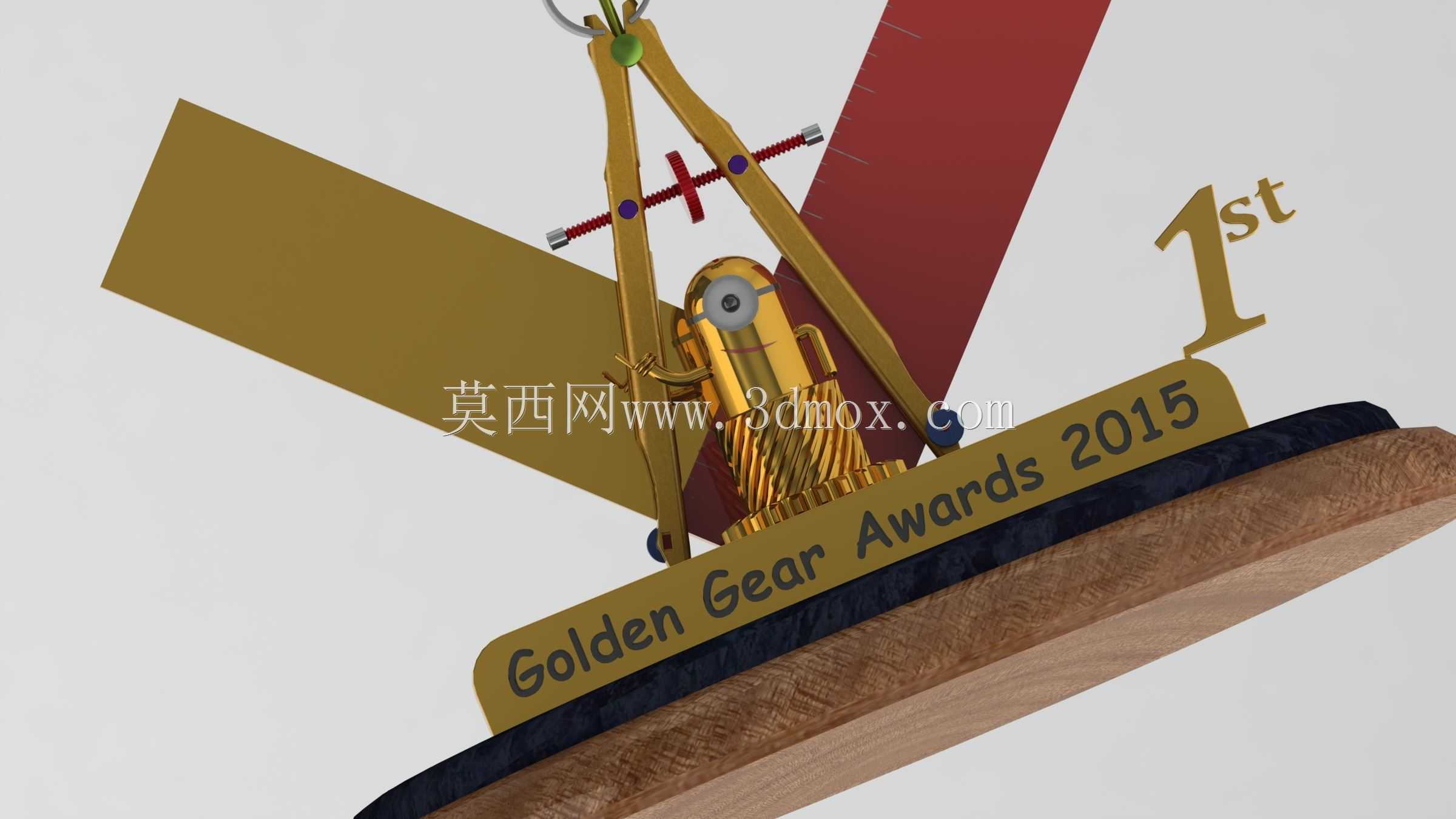

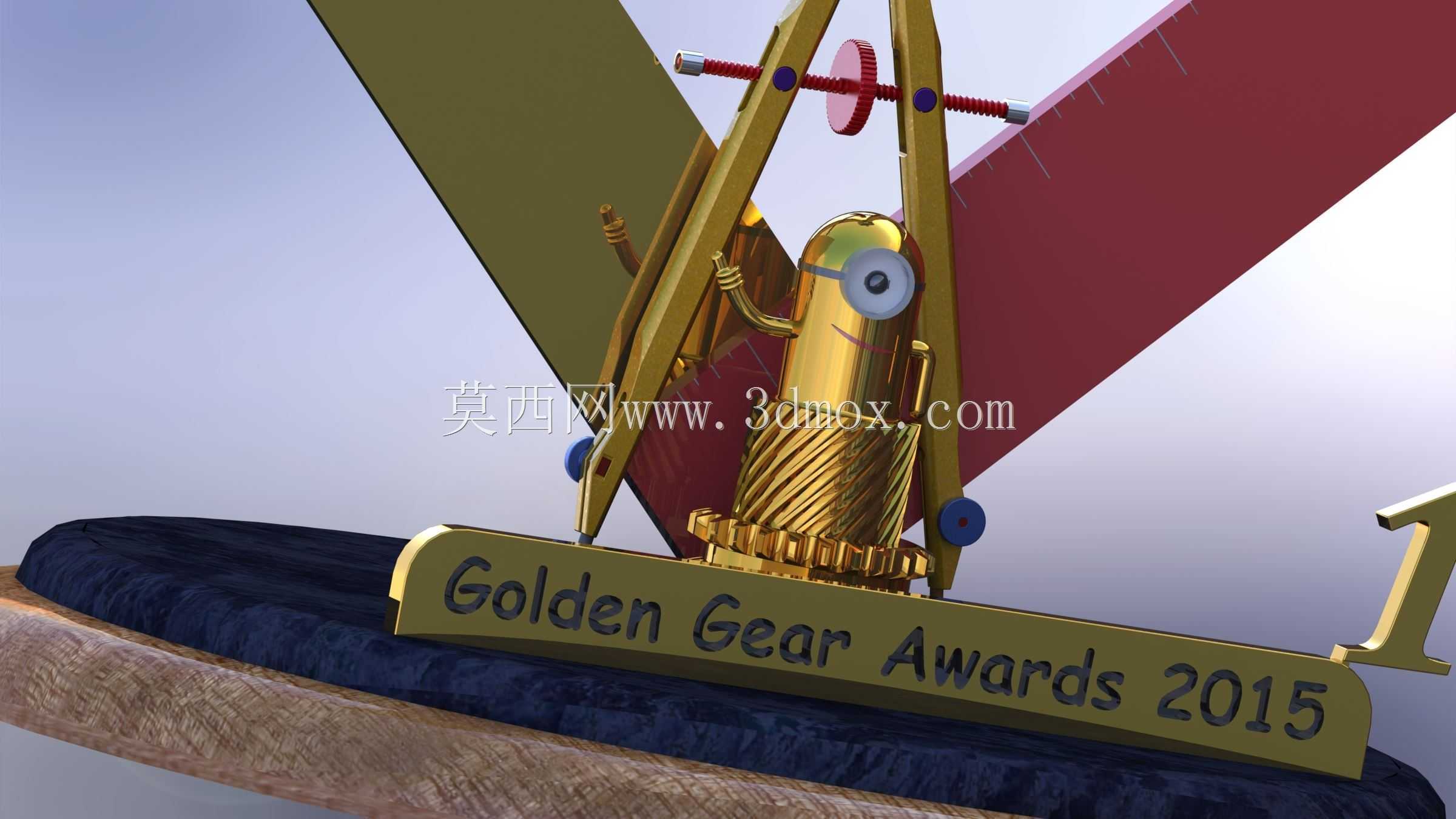

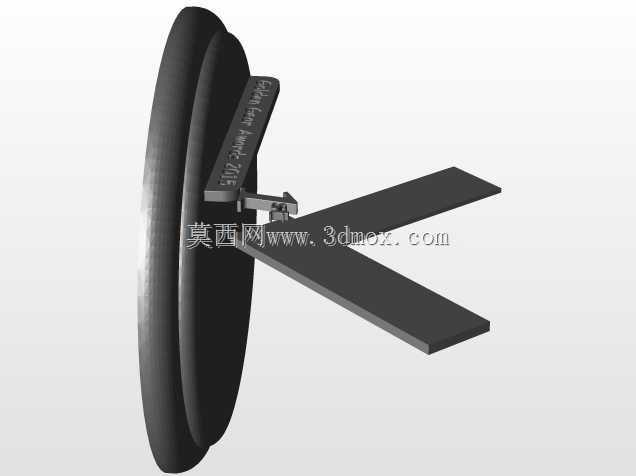

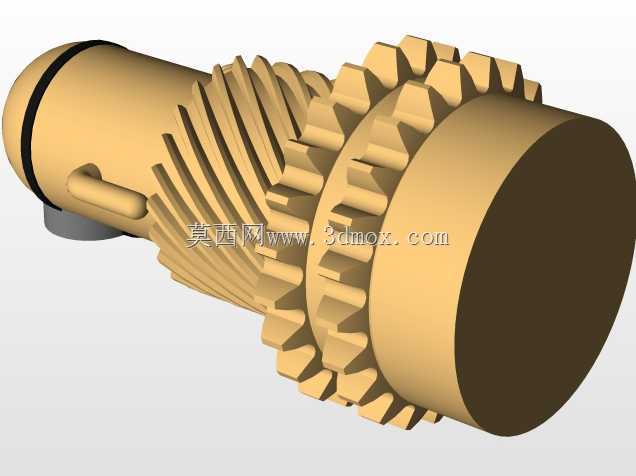

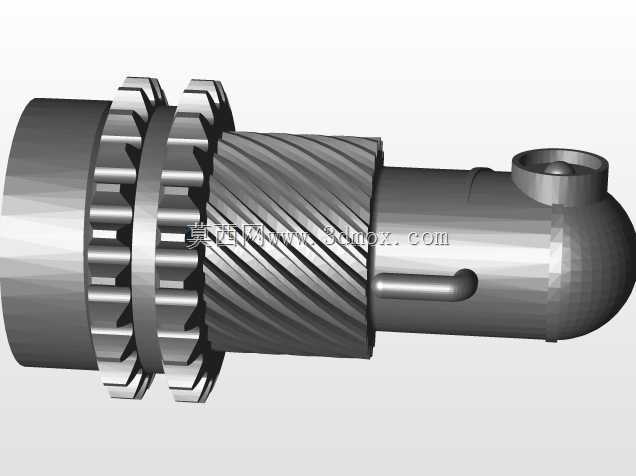

　　另一侧为深红棕色硬质质感，两个角尺呈倾斜支撑姿态，与中心圆规形成稳定的三角视觉结构，无需额外支撑件即可保持姿态稳定，角尺边缘做0.5mm的圆角处理，避免锐边划伤。基座前方设置金属质感的铭牌条，采用倾斜嵌入式安装，与基座平面呈15度夹角，刚好适配人站立观察时的视线角度，铭牌表面蚀刻奖项名称字样，字体采用无衬线工业字体，凹陷深度控制在0.3mm，可通过填色处理增强辨识度。圆规底部衔接仿滚花手柄结构，滚花纹路采用直纹滚花设计，纹路间距1mm，还原真实量具手柄的防滑纹理细节，滚花结构与上部圆规支腿采用同轴设计，保证整体结构的对中性。摆件右侧设置小型的金色数字标识构件，采用螺栓固定方式安装在绒面基座上，标识构件做简化的立体造型，

　　与整体金属质感保持统一。从应用场景来看，这款摆件既可以作为机械行业奖项的实体纪念载体，放置于企业展厅、荣誉陈列柜作为行业荣誉展示，也可作为机械设计从业者的桌面装饰，还原传统手工绘图时代的工具记忆，适配机械设计工作室、工业设计展馆、院校工程训练中心等场景的陈列需求。设计过程中优先考虑各构件的装配合理性，所有立式构件均采用底部插接方式与中间绒面层连接，插接深度控制在10mm，保证构件安装后的稳定性，同时可实现拆卸更换，不同构件之间预留最小3mm的间隙，避免装配时出现干涉问题。木质基座底部预留3mm深度的防滑垫安装槽，可粘贴橡胶防滑垫，放置在光滑桌面时不会出现滑移，同时避免基座底部划伤桌面。

　　各外露金属质感构件的表面处理模拟真实五金工具的拉丝效果，拉丝方向沿构件长度方向延伸，还原真实工具的使用质感，没有多余的装饰性纹路，整体风格贴合机械行业的硬朗实用特质，没有冗余的装饰结构，每一处造型都对应真实绘图工具的功能结构，不会出现为了视觉效果违背工具结构逻辑的设计。
