七缸星型航空活塞动力装置结构设计

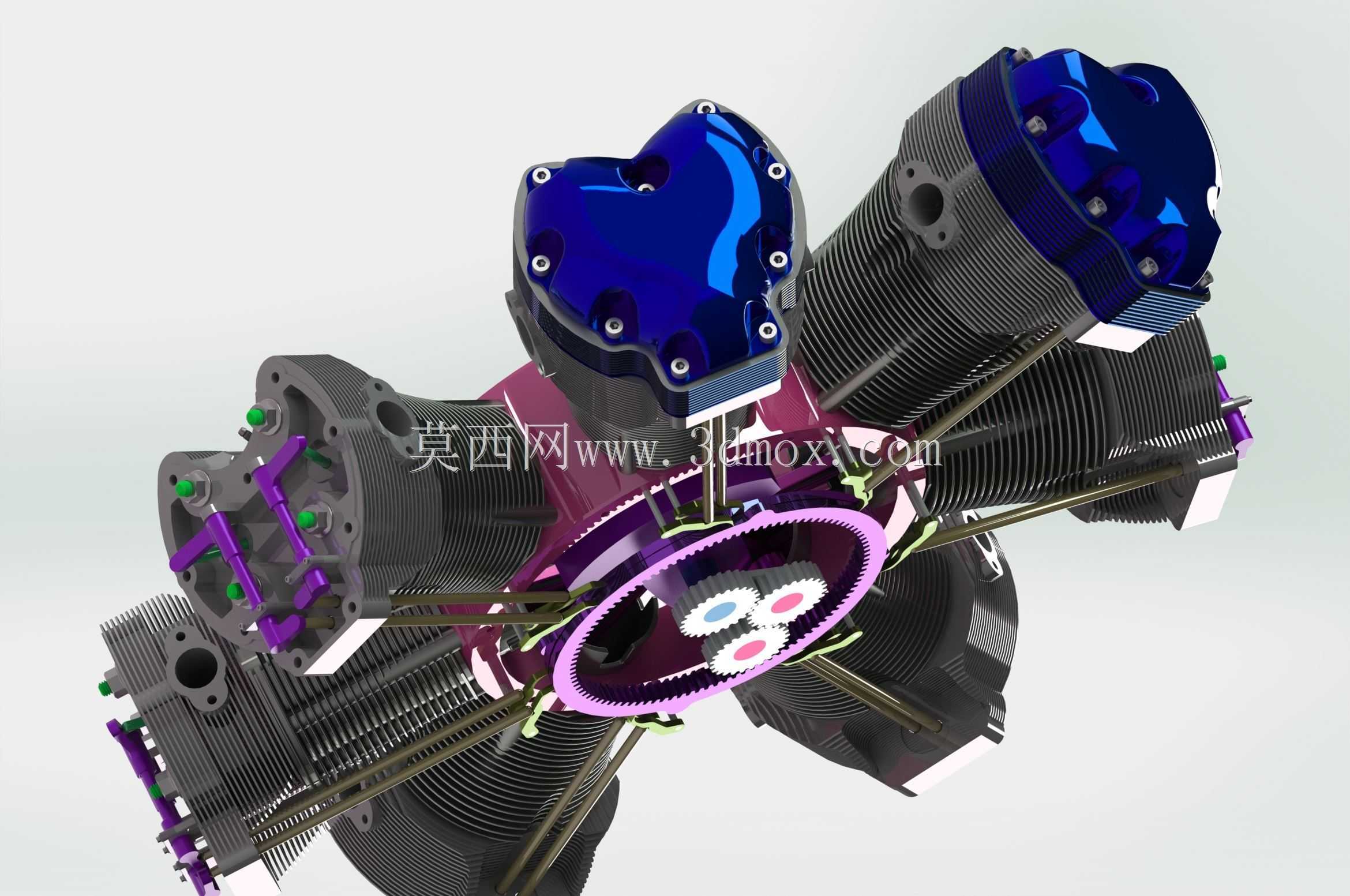

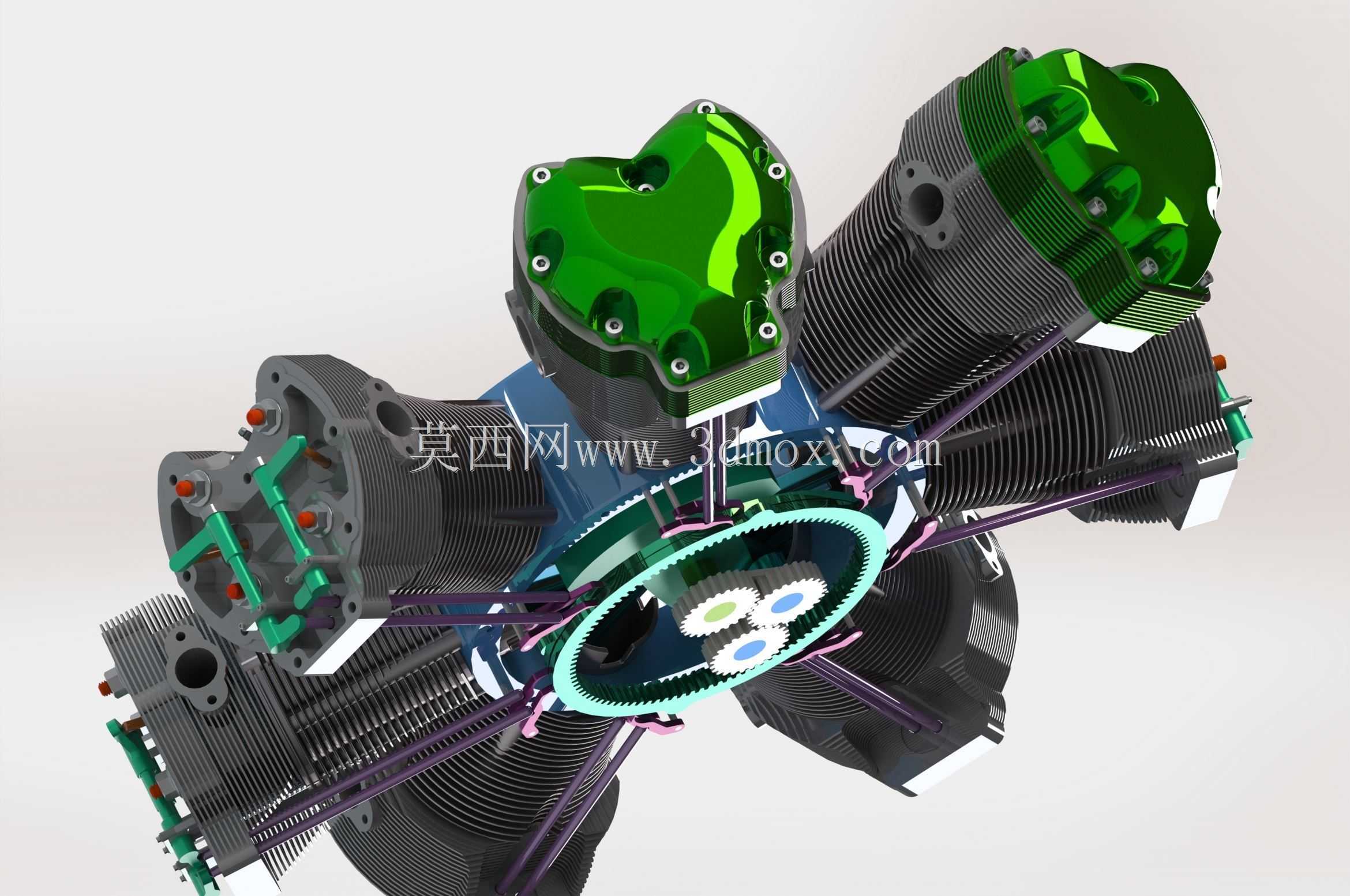

　　这款七缸径向排布的活塞动力装置，核心适配轻型通航飞行器的动力需求，在小型螺旋桨飞机、航空运动类飞行器的动力选型场景中，这类星型结构的动力单元凭借紧凑的径向布局，能在有限的机头安装空间内实现更大的总排量，相比同排量直列或V型排布的活塞机，径向布置的气缸围绕中心曲轴呈圆周均匀分布，曲轴的受力平衡性更优，运转时的一阶、二阶振动幅值能控制在更低区间，可有效降低飞行器机身的振动传导，减少机载仪表、机身结构件的疲劳损耗。从实际功能落地的角度看，该动力装置的配气机构采用带凸轮的环形齿轮驱动方案，区别于传统顶置凸轮轴的配气结构，环形齿轮与中心传动齿轮组直接啮合，动力从曲轴输出端直接传递至配气机构，省去了长距离的凸轮轴传动链、挺柱推杆等中间传动部件，

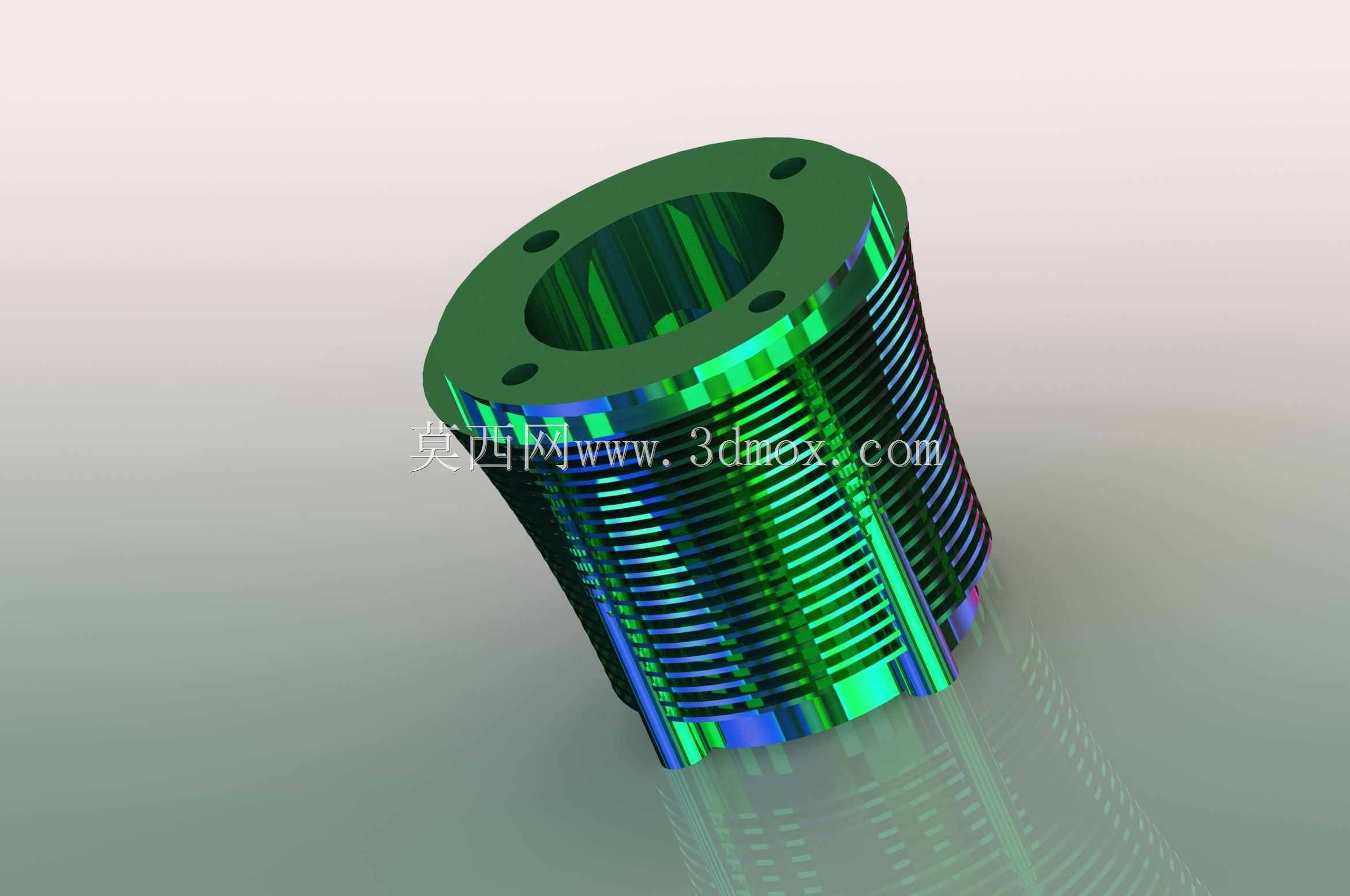

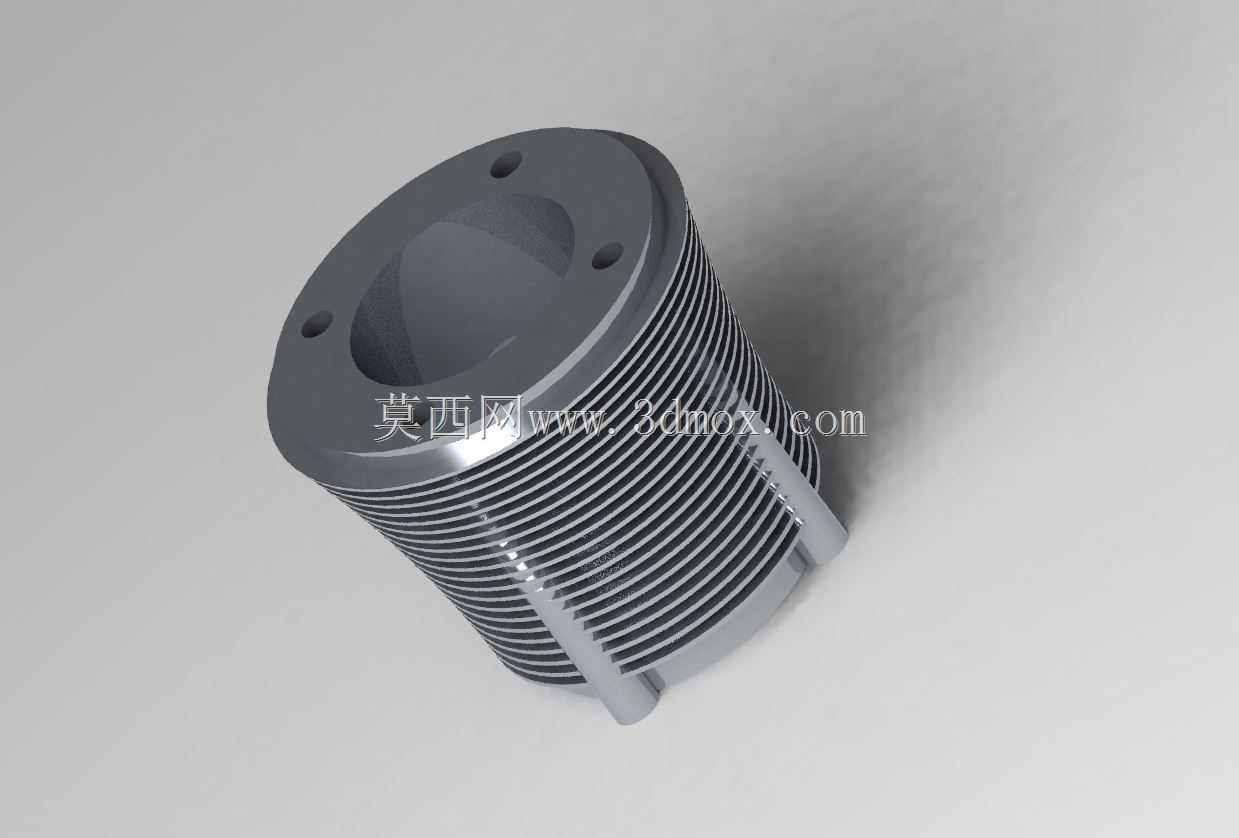

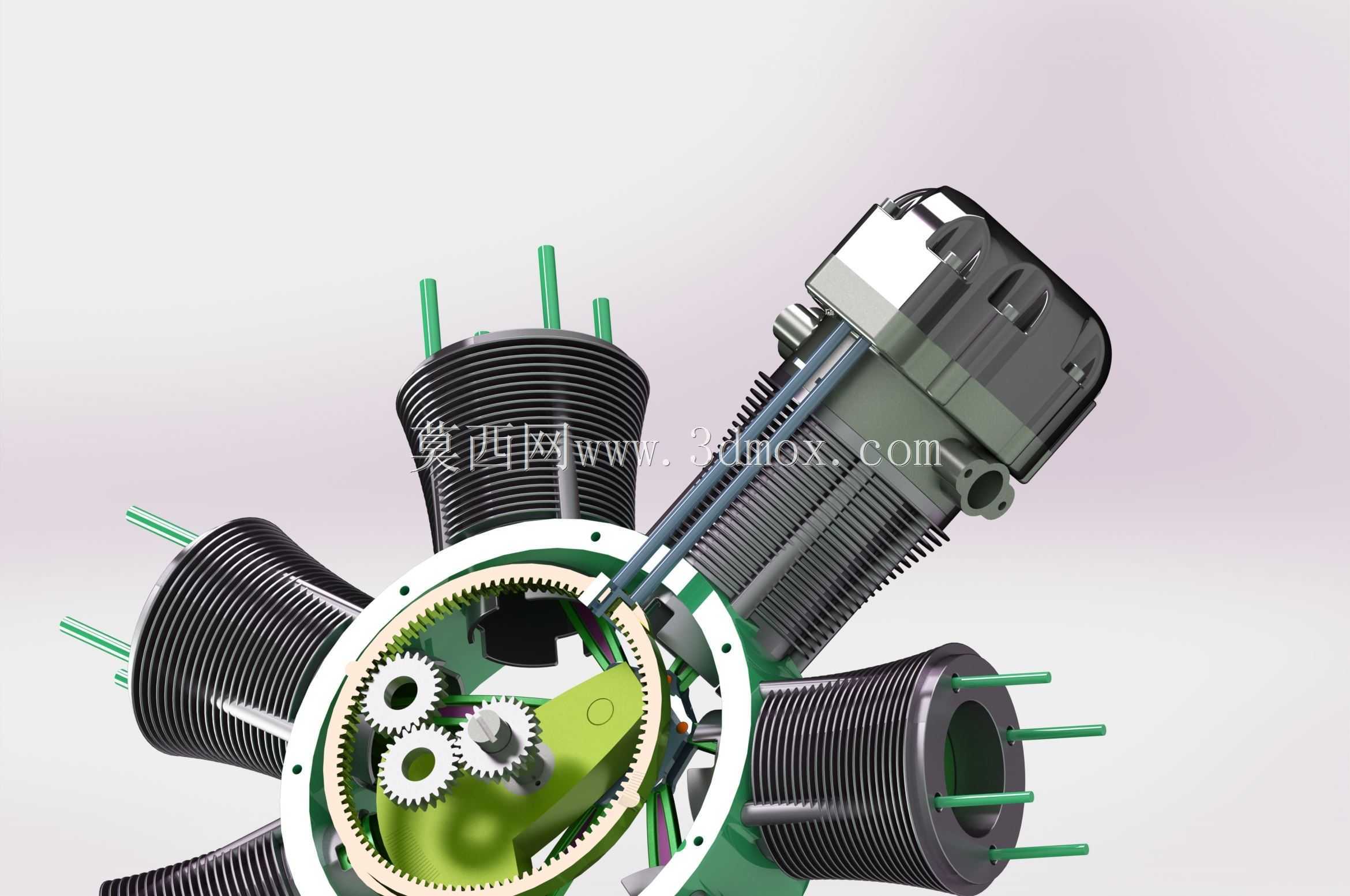

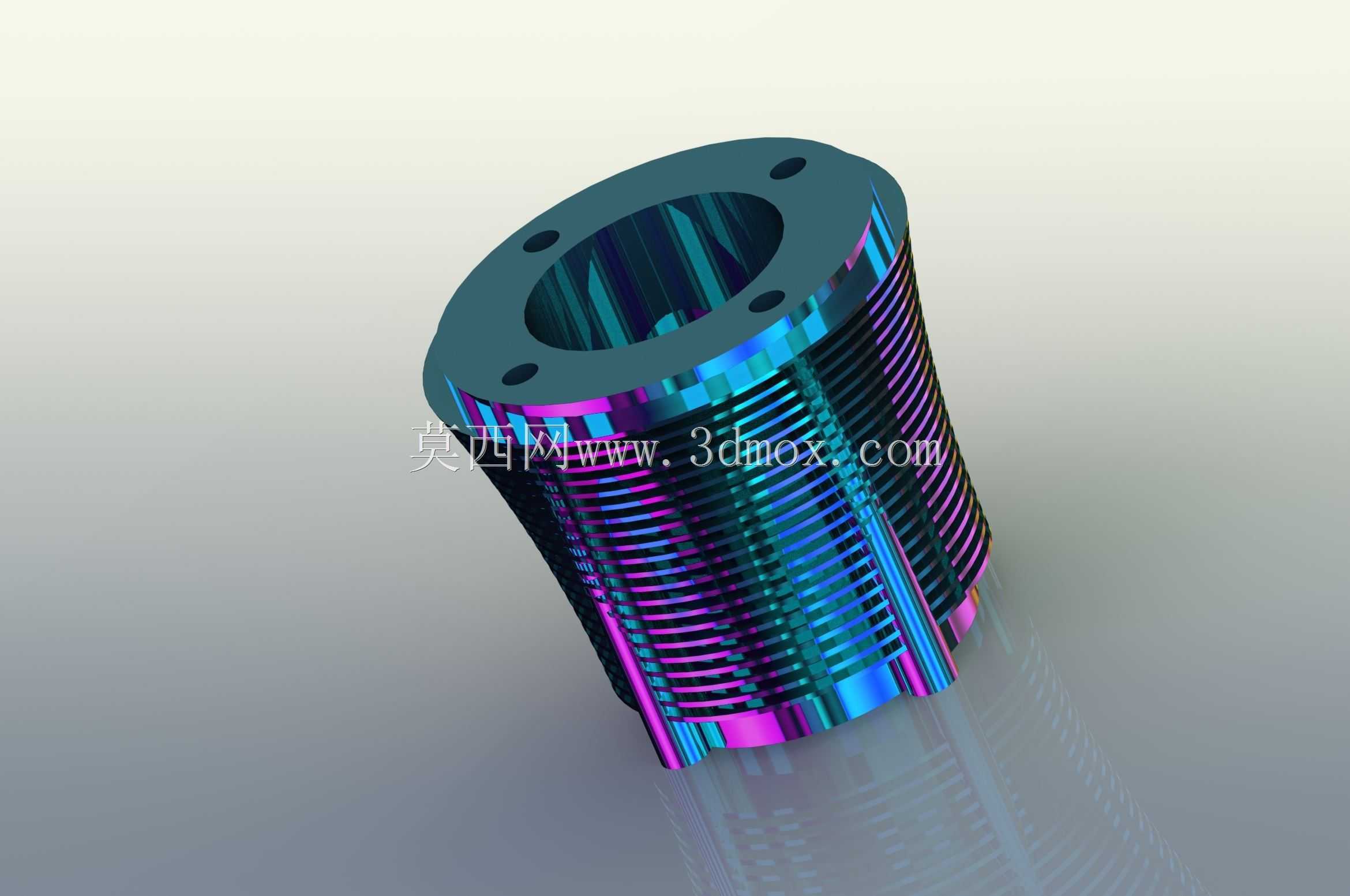

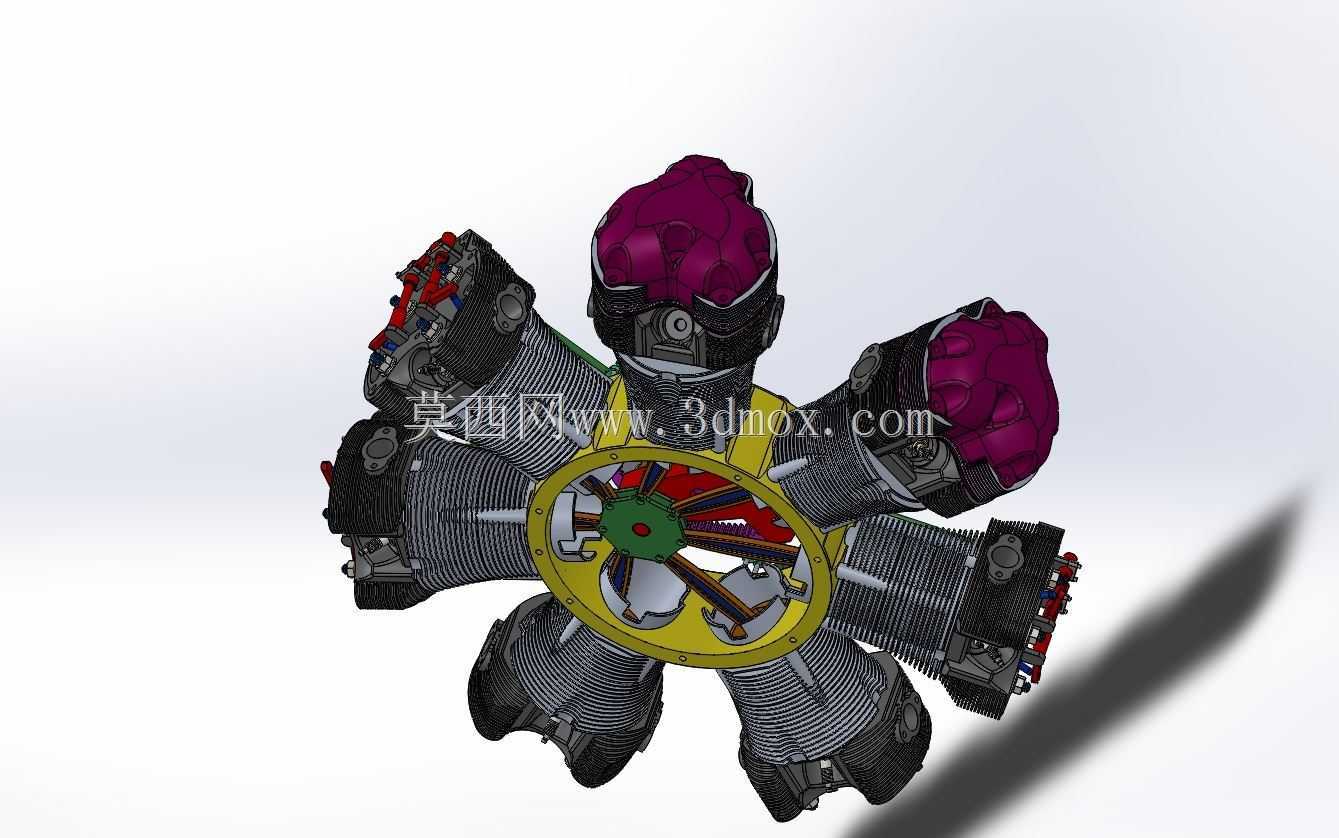

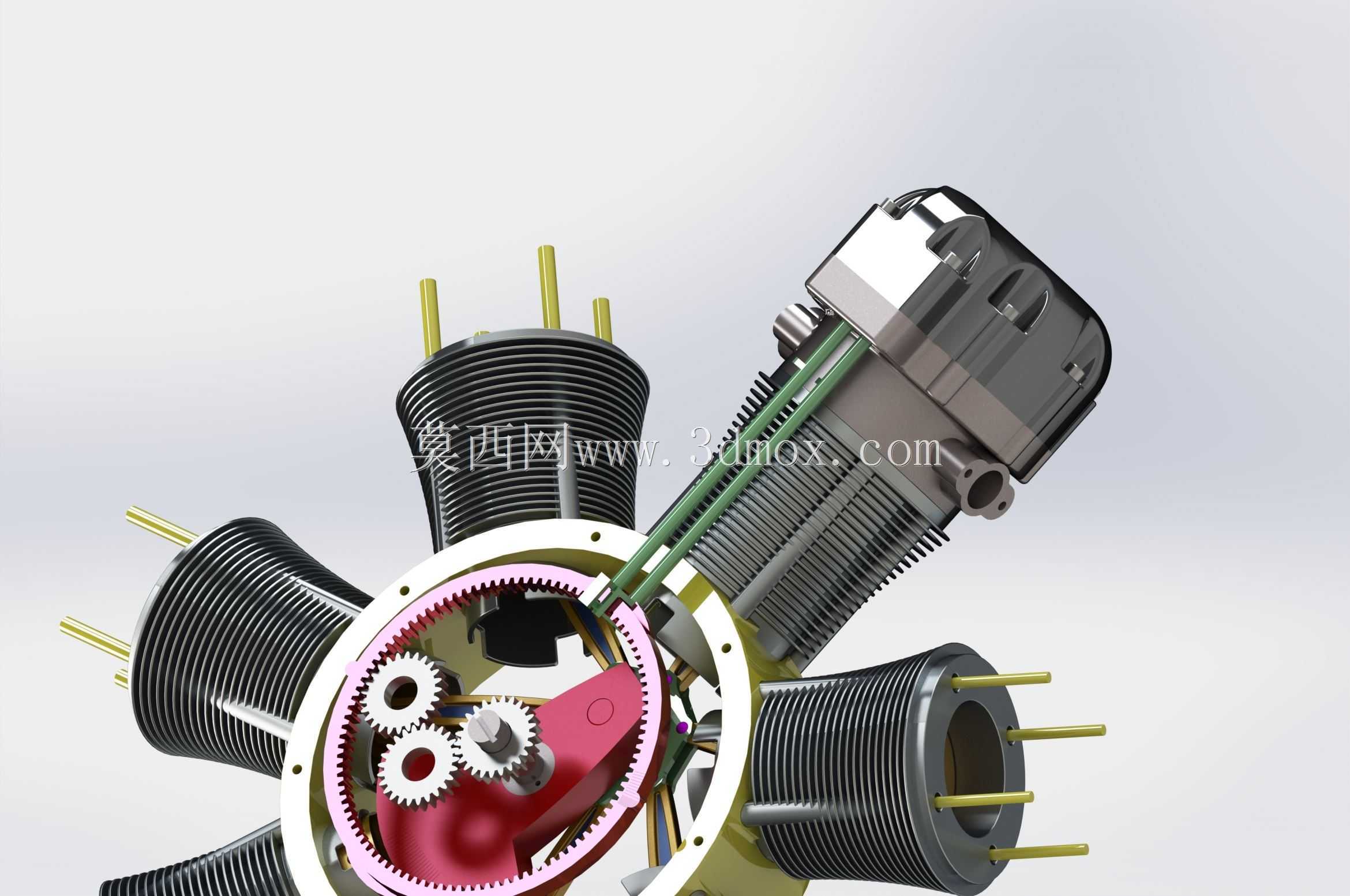

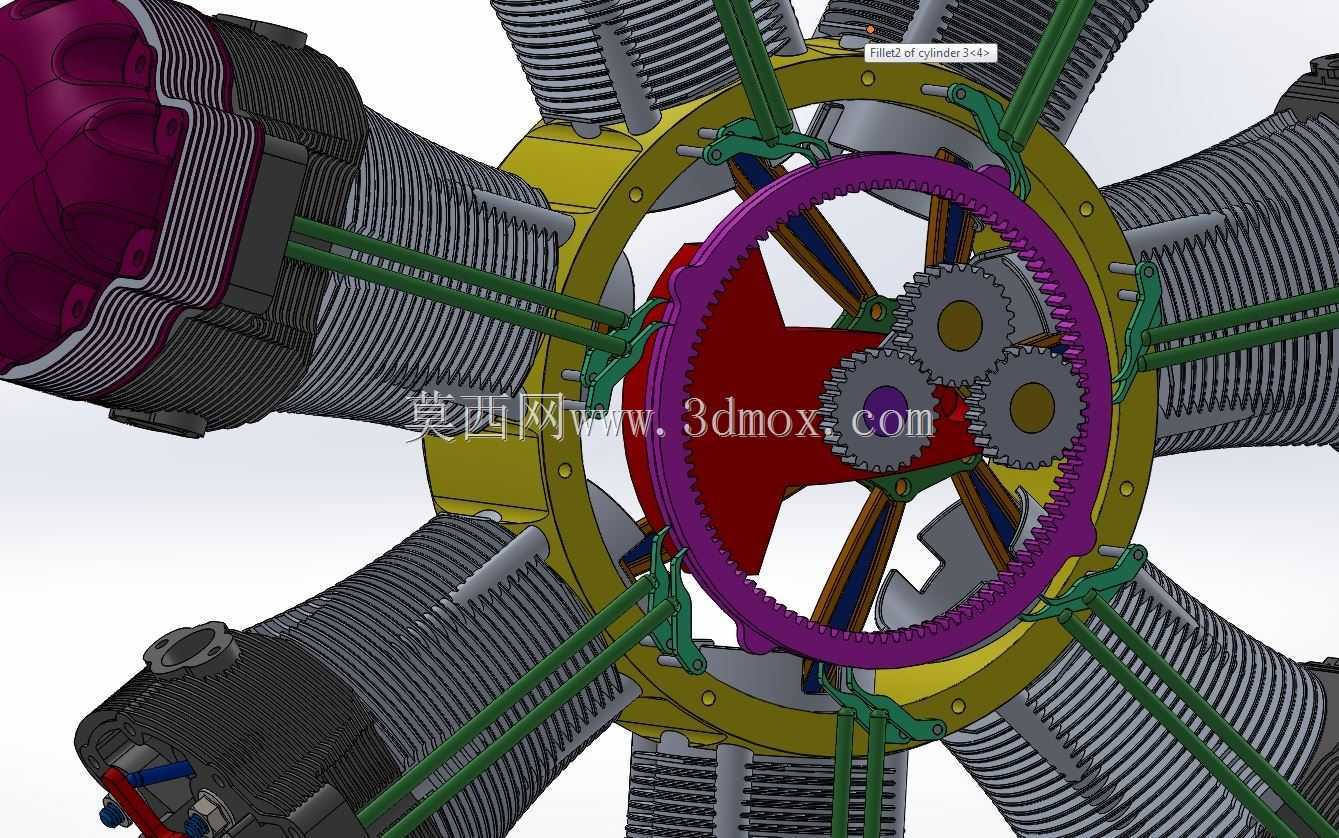

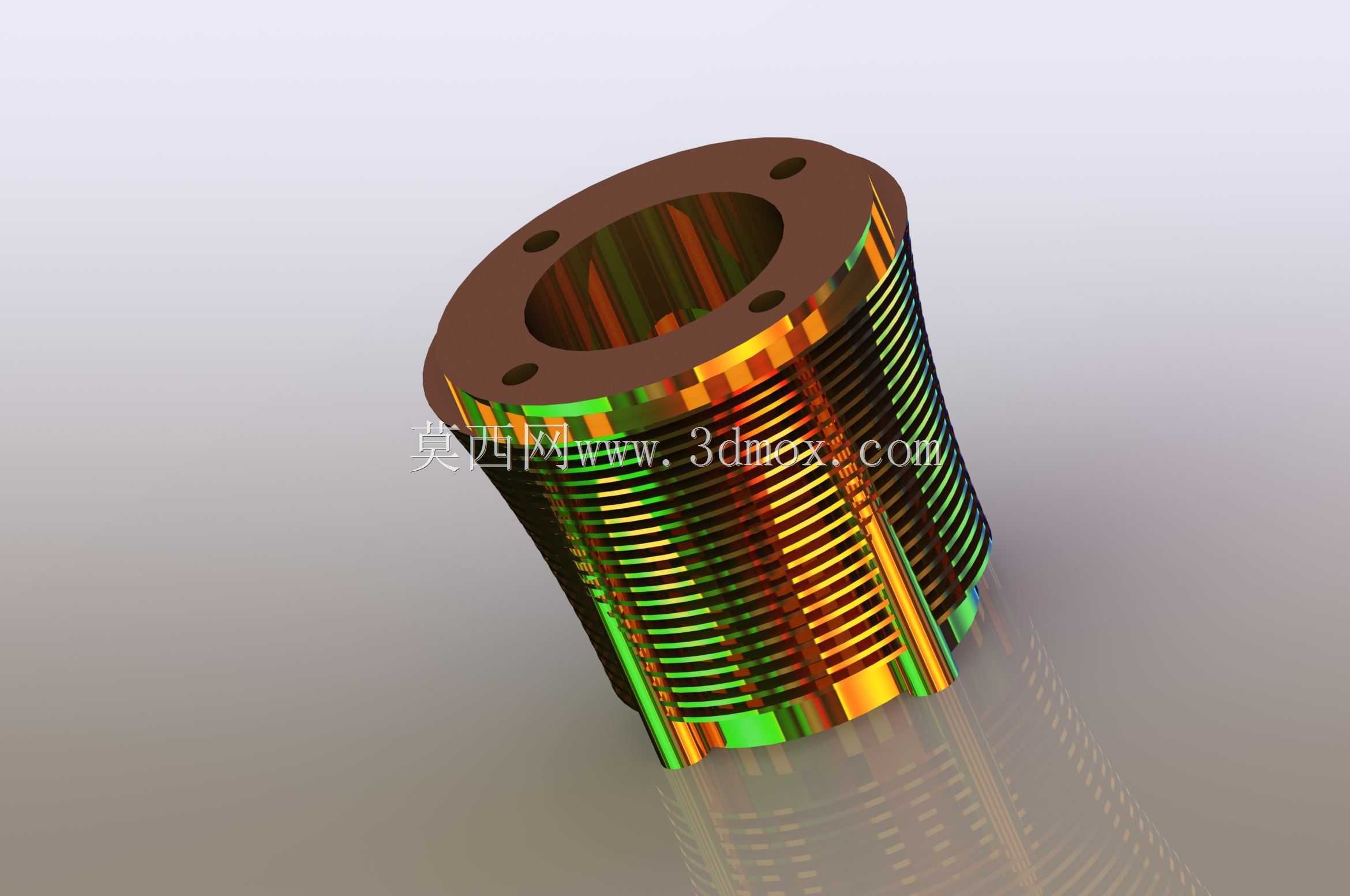

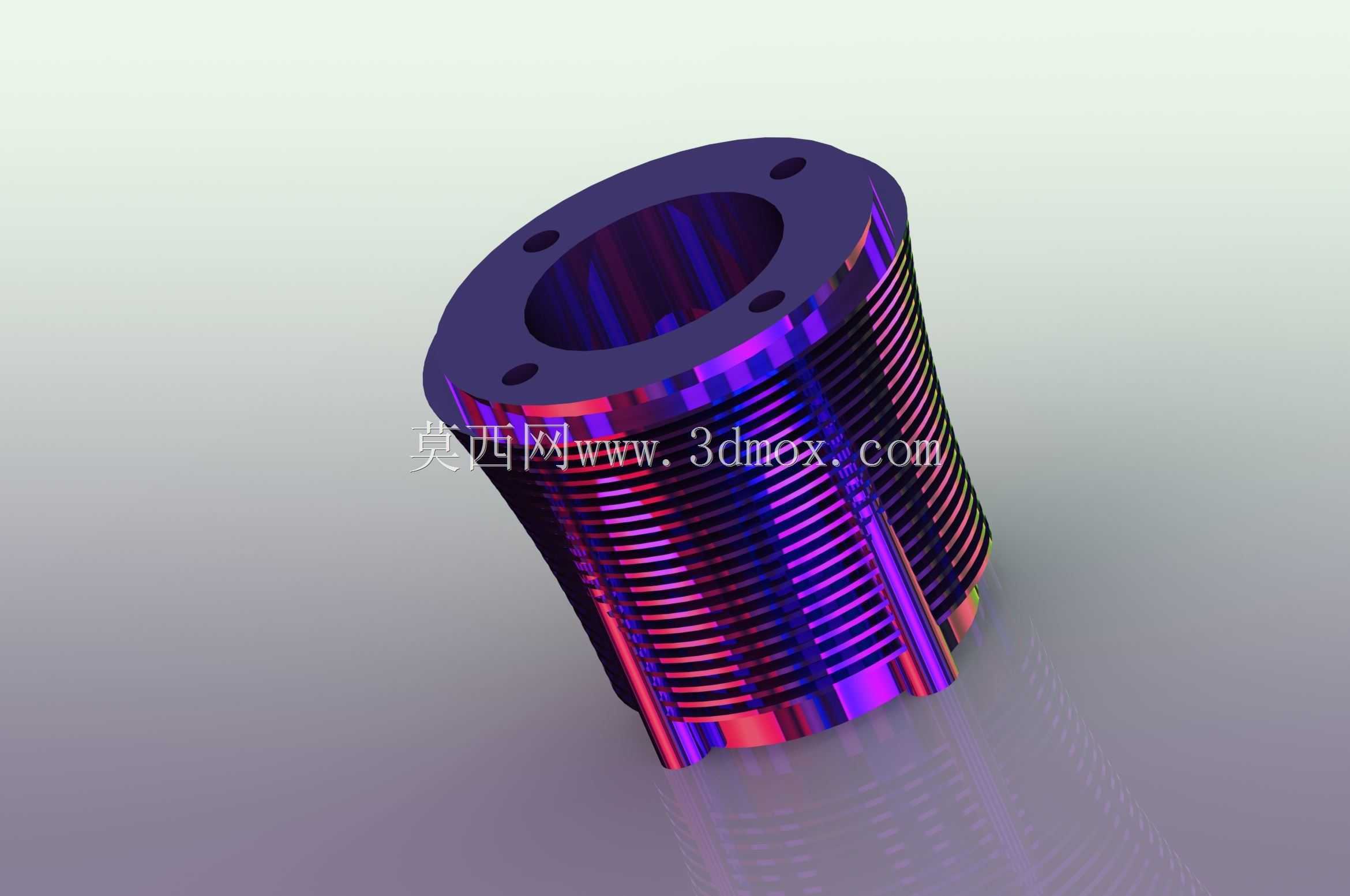

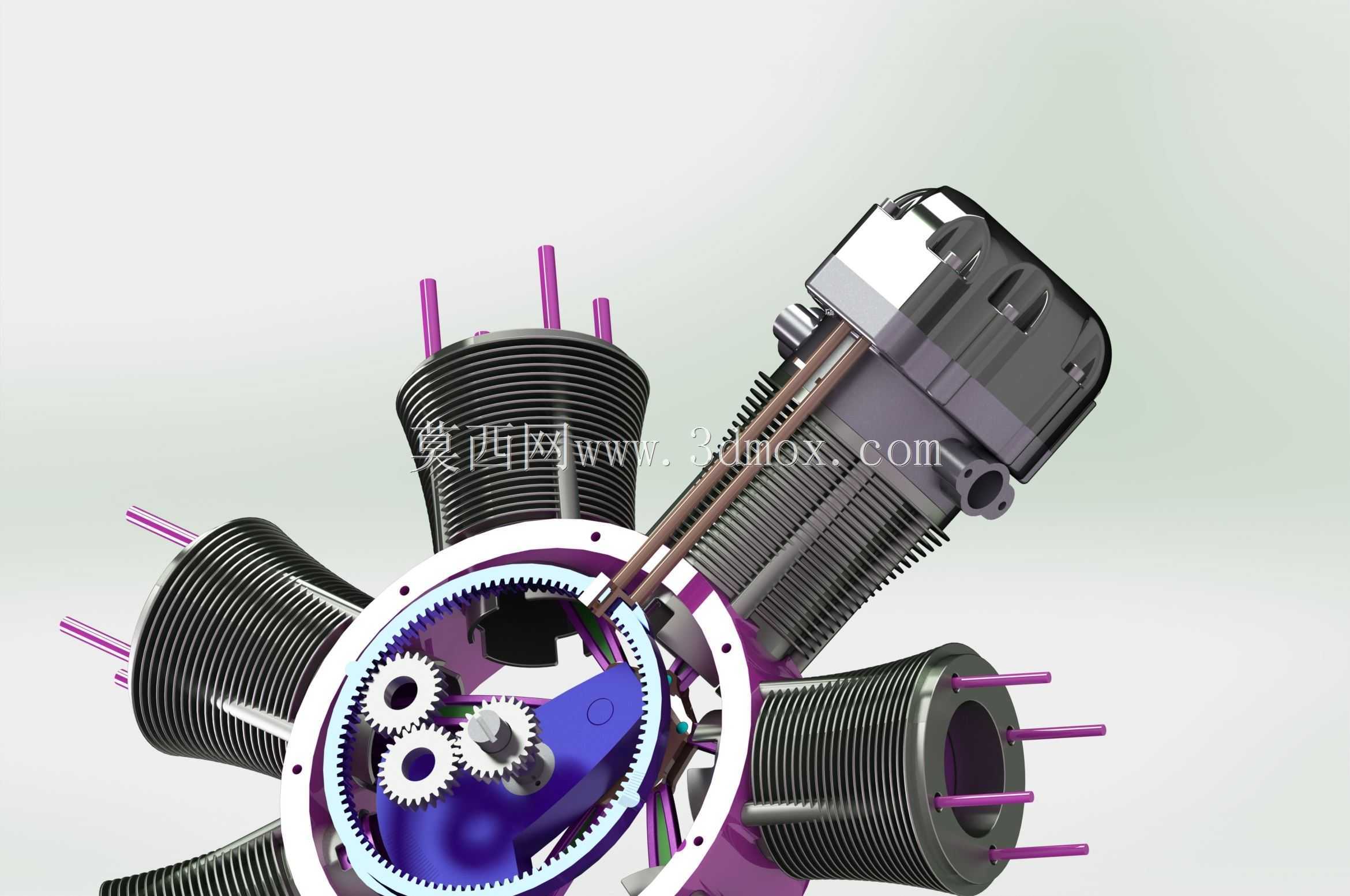

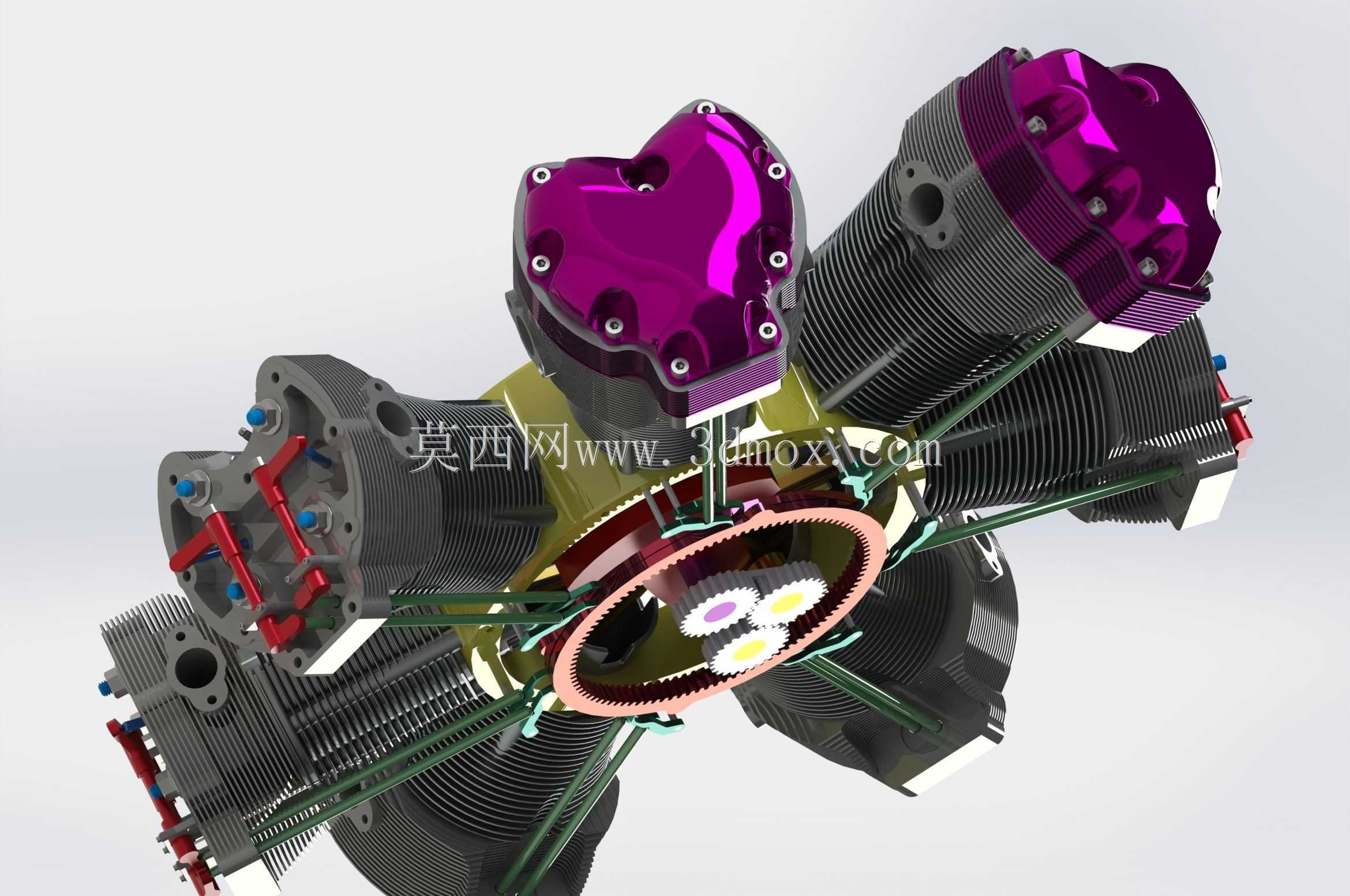

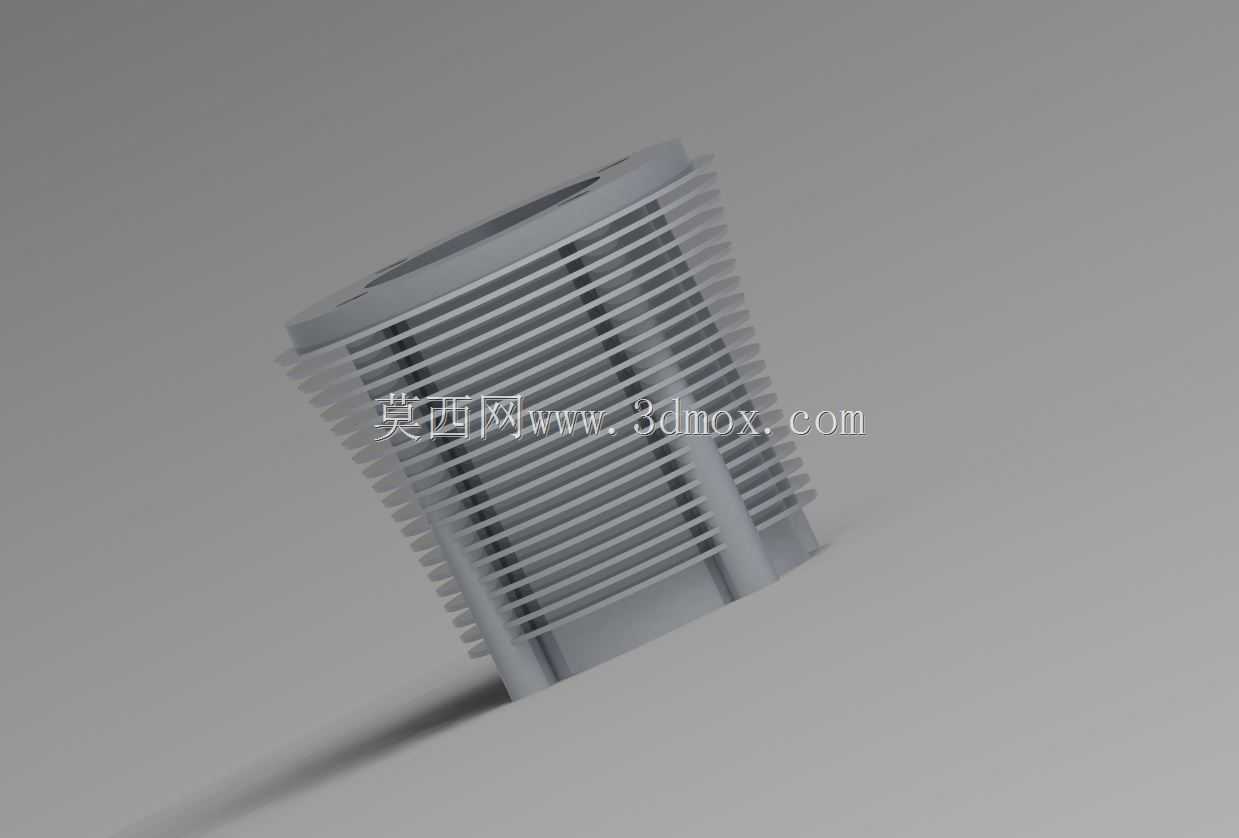

　　一方面减少了传动过程中的功率损耗，提升了配气相位的精准度，另一方面也降低了整套配气机构的零件数量，减少了后期维护的拆装工序与故障点。设计过程中，气缸采用星型等夹角排布，相邻气缸的中心夹角约为51.4度，这种排布方式让每个气缸都能获得独立的迎风散热面，在飞行器飞行过程中，迎面气流可以直接冲刷每一个气缸的散热鳍片，不需要额外设置复杂的导流散热管路，依靠自然风冷即可满足持续运转的散热需求，气缸外壁的散热鳍片采用等间距变高度设计，靠近气缸燃烧室的区域鳍片高度更高、间距更小，强化高温区域的散热效率，靠近曲轴箱的区域鳍片高度逐步降低，兼顾散热需求与结构强度。中心传动区域采用行星齿轮组结构，三个行星齿轮均匀分布在中心太阳轮与内齿圈之间，

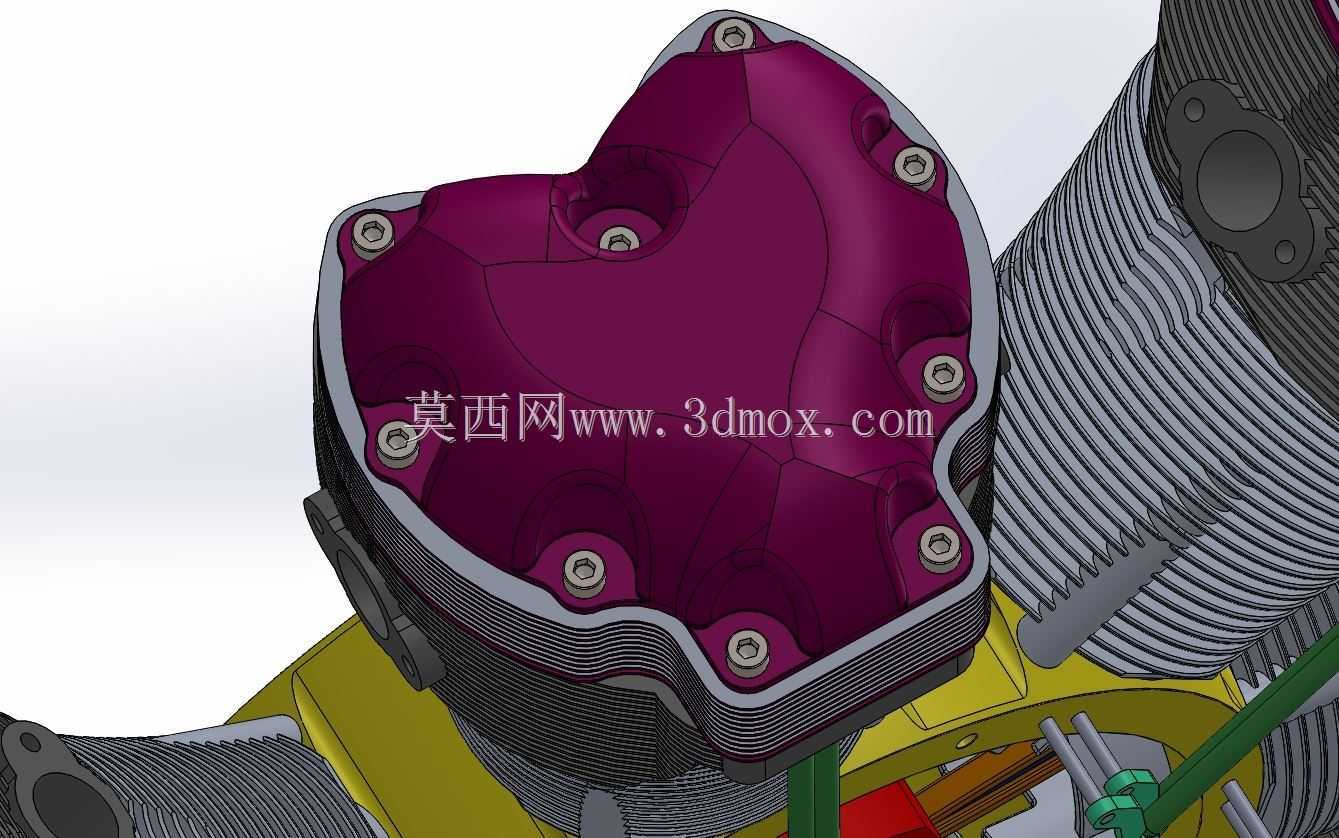

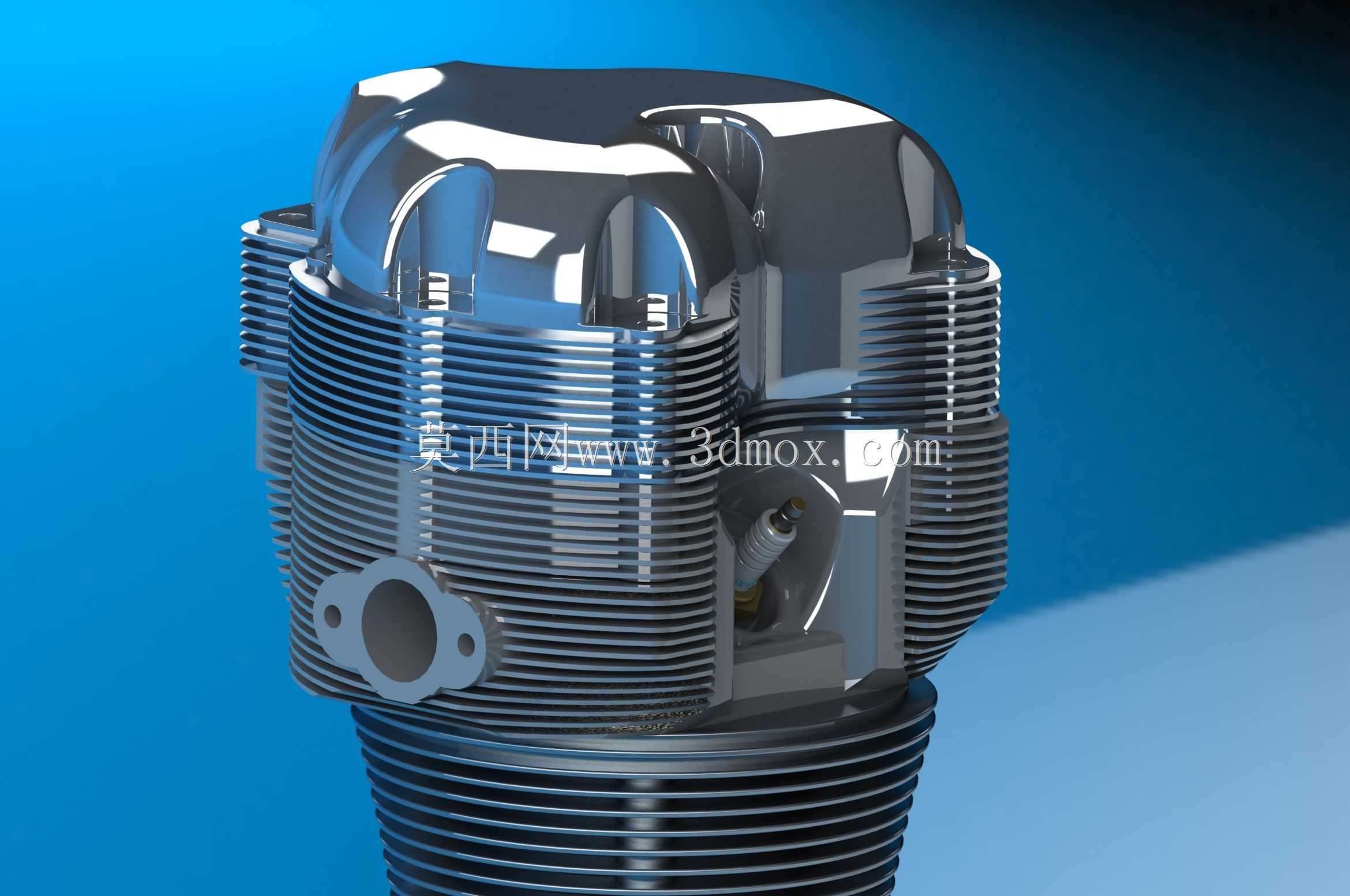

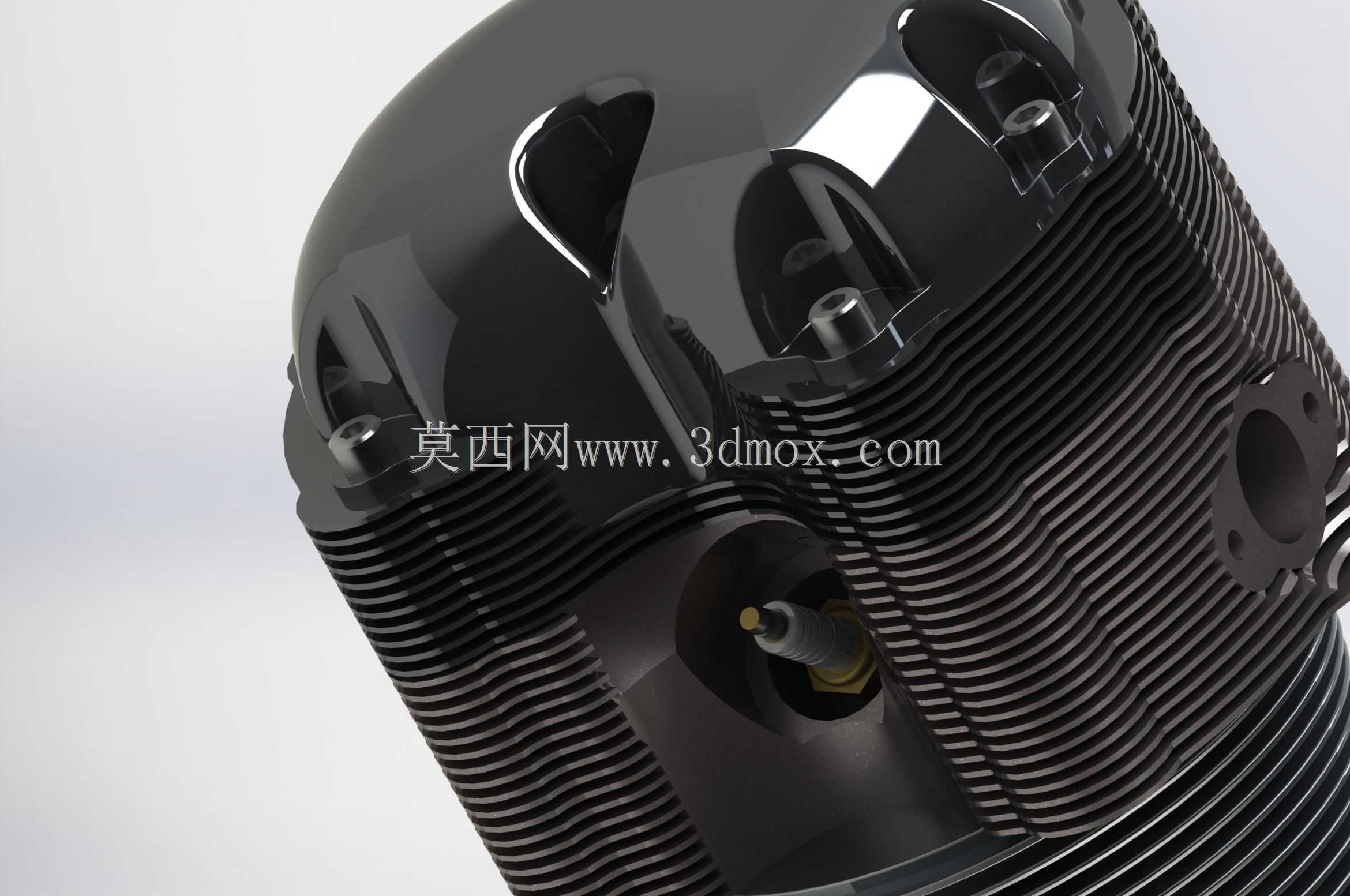

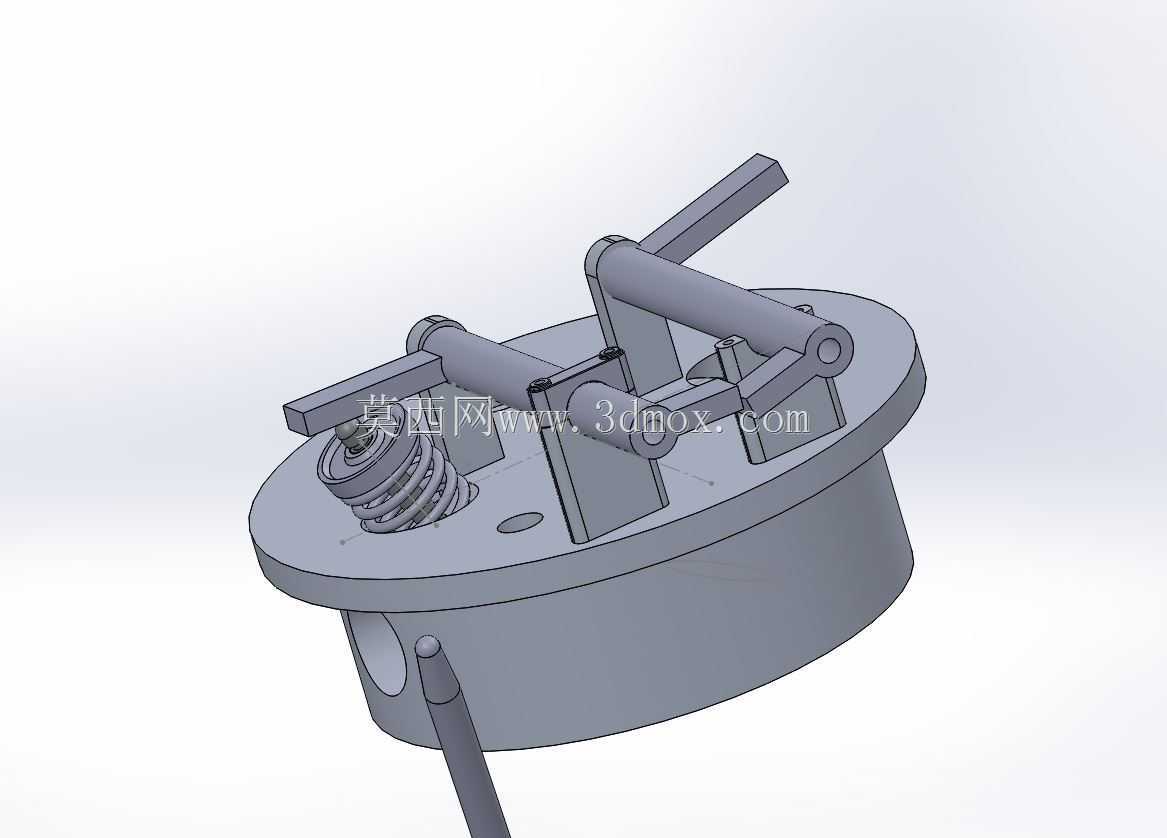

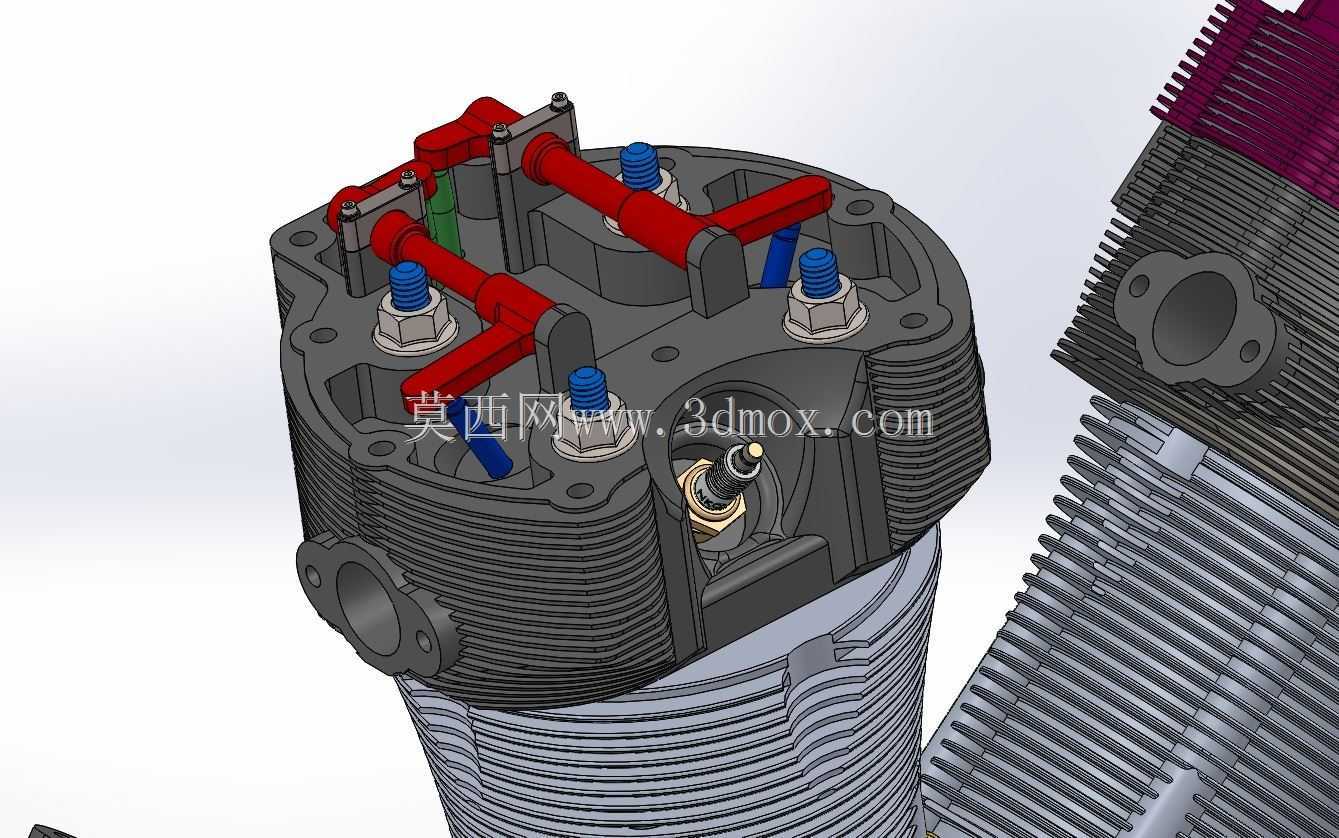

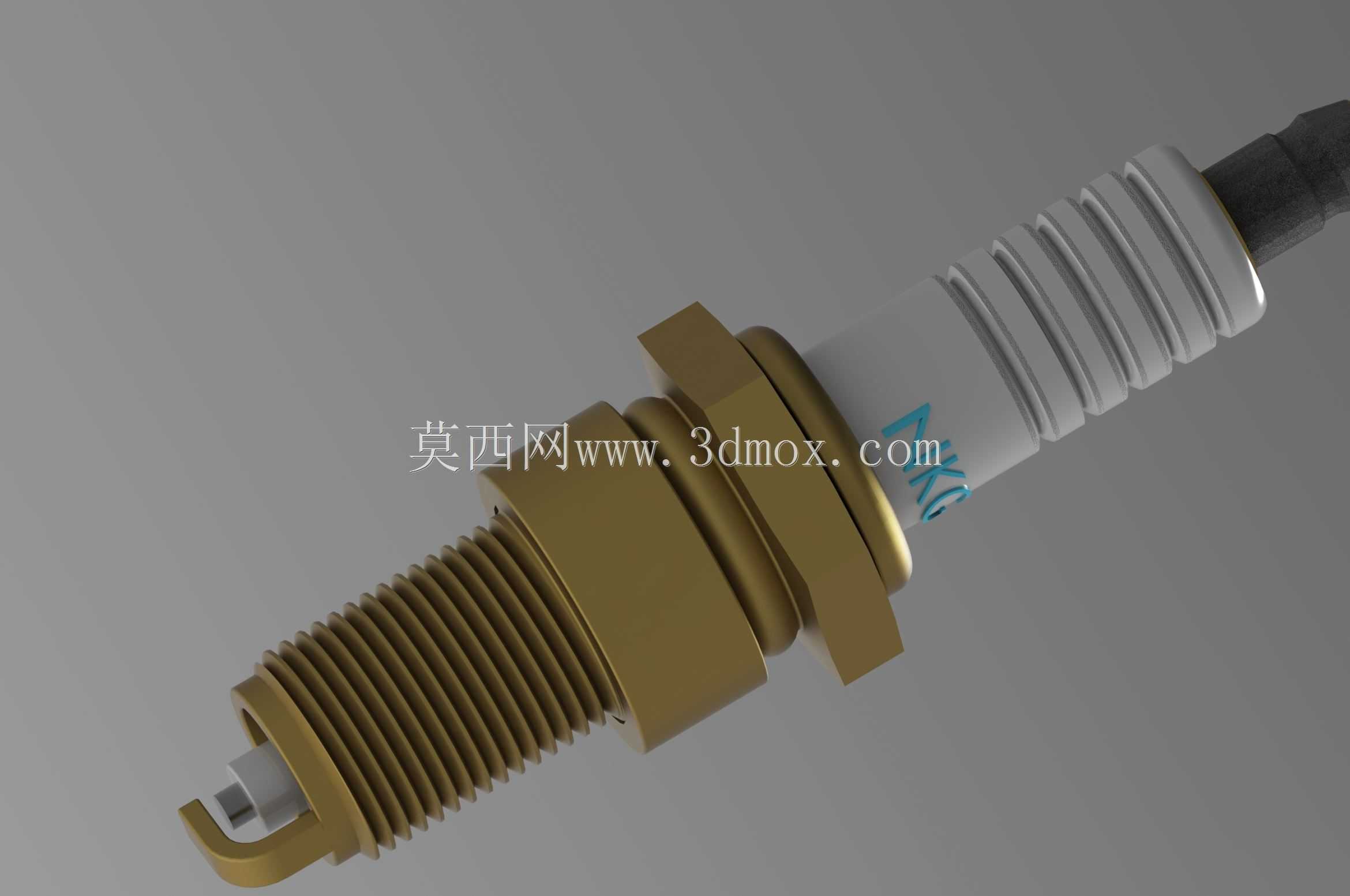

　　将活塞往复运动产生的动力通过曲柄连杆机构传递至中心曲轴后，经行星齿轮组完成转速与扭矩的匹配输出，齿轮啮合的侧隙控制在0.08-0.12mm区间，既保证高速运转时不会出现卡滞，也能避免侧隙过大产生的传动冲击与噪音。从安装边界来看，整套动力装置的最大外轮廓由七个气缸的外侧端面围成正七边形，安装法兰位于曲轴箱的前端面，法兰上的安装孔位采用等圆周分布设计，可直接匹配轻型飞行器标准的机头安装支架接口，不需要额外设计转接安装板，曲轴输出端采用标准的花键连接结构，可直接适配螺旋桨的安装接口，输出端的轴向窜动量控制在0.05mm以内，保证螺旋桨高速旋转时的动平衡精度。气缸盖部分采用分体式密封设计，每个气缸的缸盖通过周向均匀布置的螺栓与气缸体连接，

　　螺栓的预紧力按照对角线顺序分步加载，保证缸盖与气缸体之间的密封垫受力均匀，避免高压燃气泄漏，缸盖上的进排气道采用流线型设计，减少进排气过程中的气流阻力，提升充气效率。整套结构在设计时充分考虑了增材制造的工艺可行性，所有零件的壁厚均控制在1.5-4mm区间，没有出现大角度的悬空结构，不需要额外添加大量支撑结构即可完成打印成型，可溶性支撑材料可以在打印完成后通过溶剂溶解去除，不会在零件内部残留支撑废料，影响机构的正常运转。在实际工况适配中，这类径向活塞机可以在海拔3000米以下的空域稳定持续输出额定功率，运转时的机油润滑通道集成在曲轴箱与环形齿轮的内部空腔中，采用飞溅润滑与压力润滑结合的方式，对高速运转的齿轮啮合面、曲柄连杆铰接点、活塞与气缸壁的摩擦面进行持续润滑，减少运动部件的磨损，延长整机的使用寿命。
