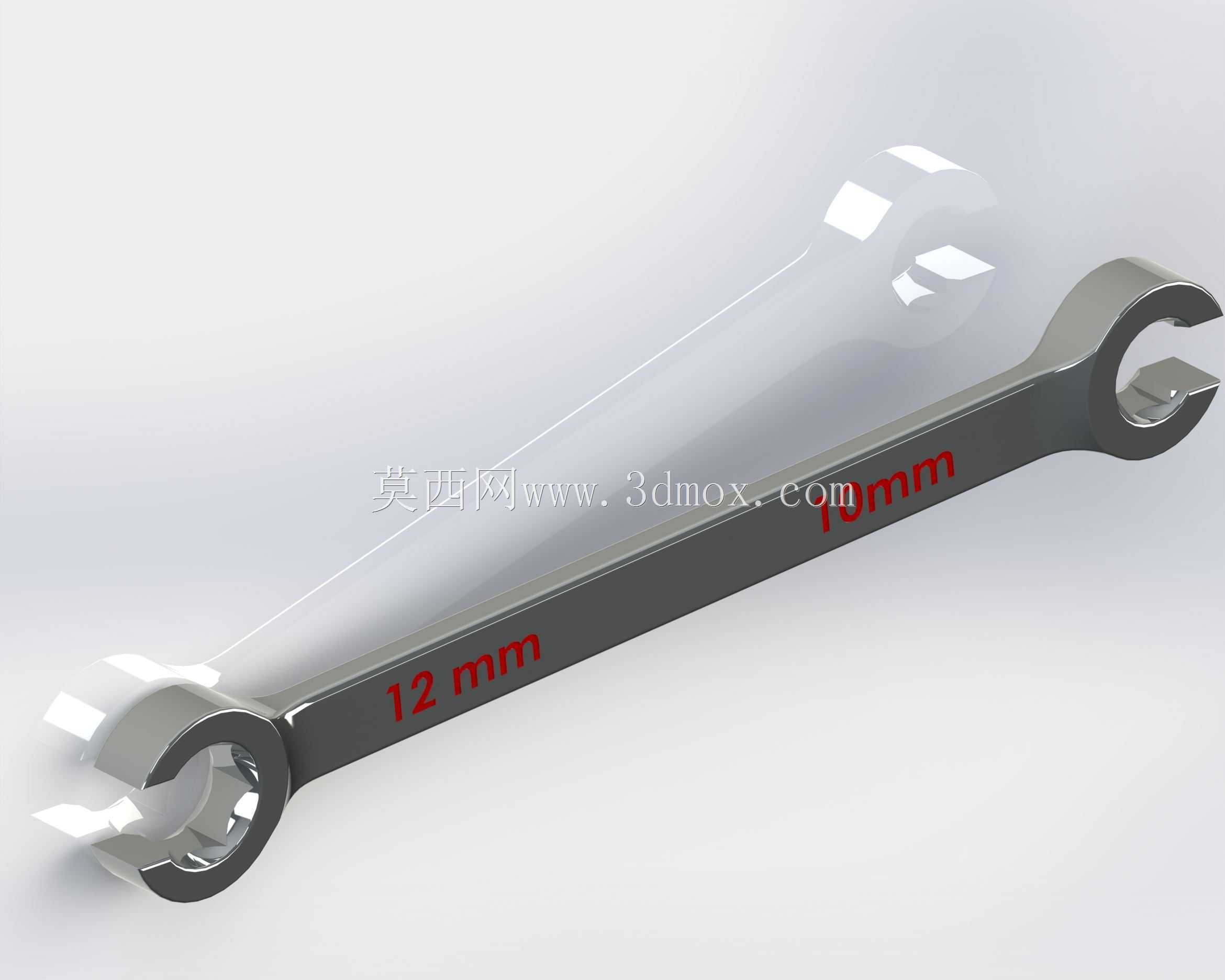

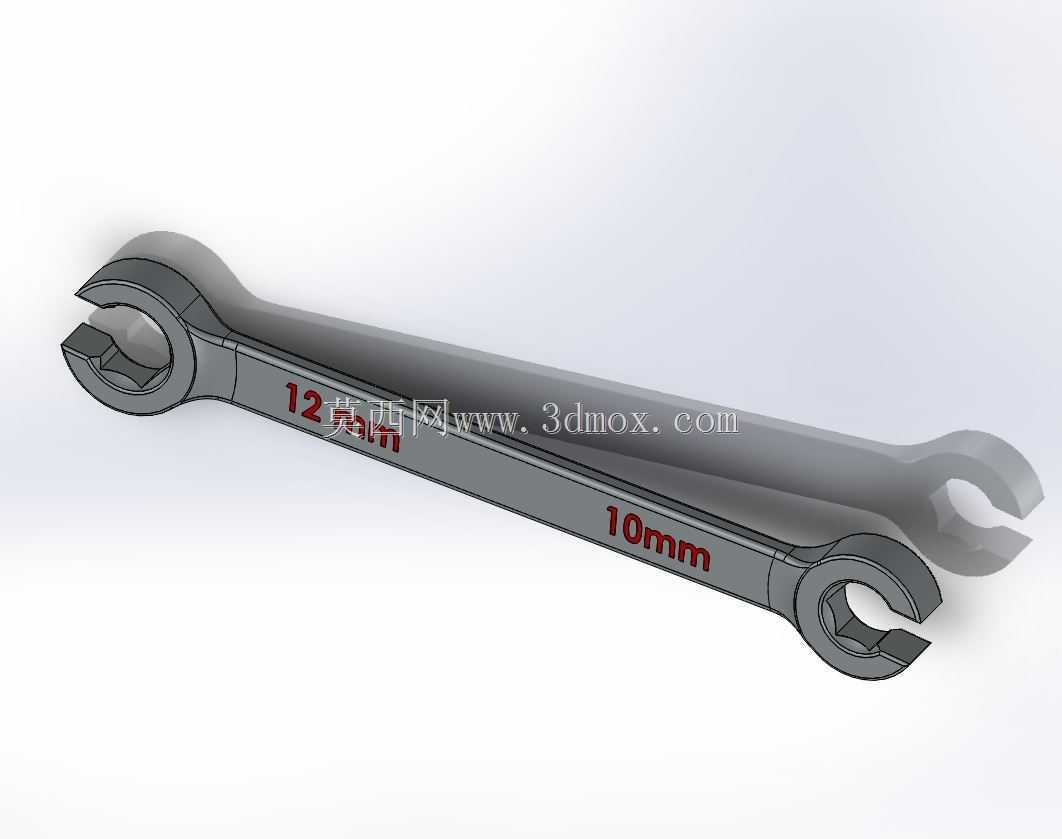

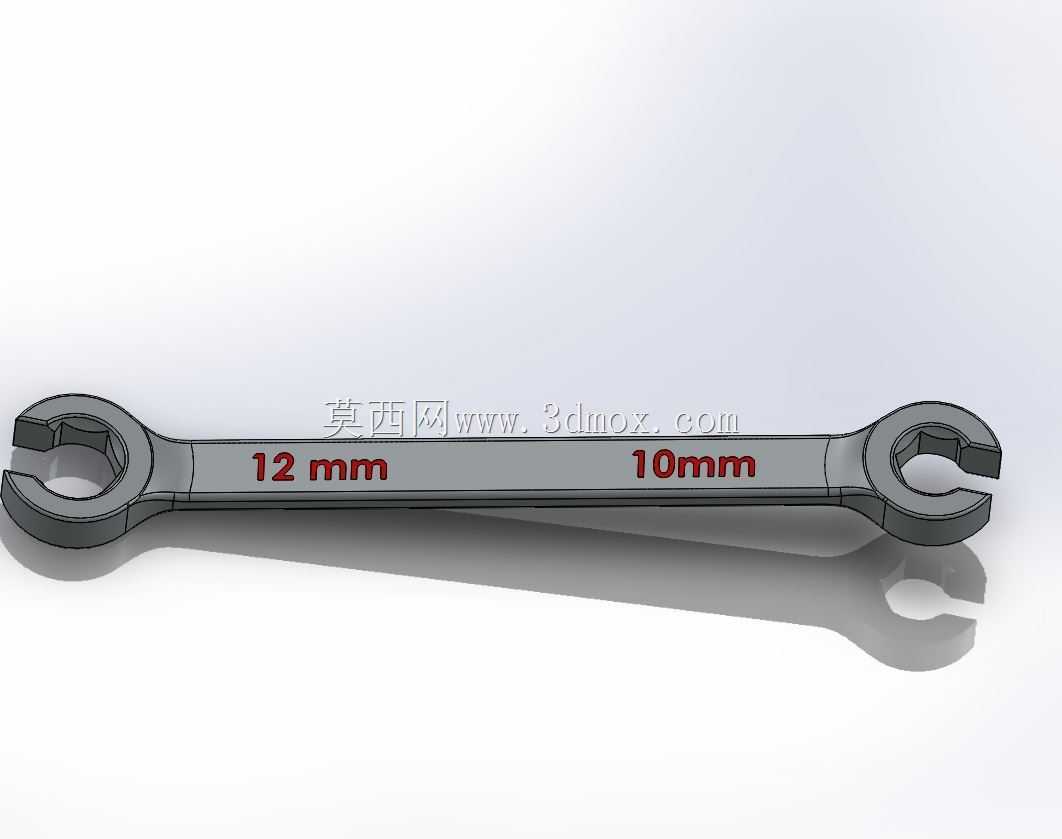

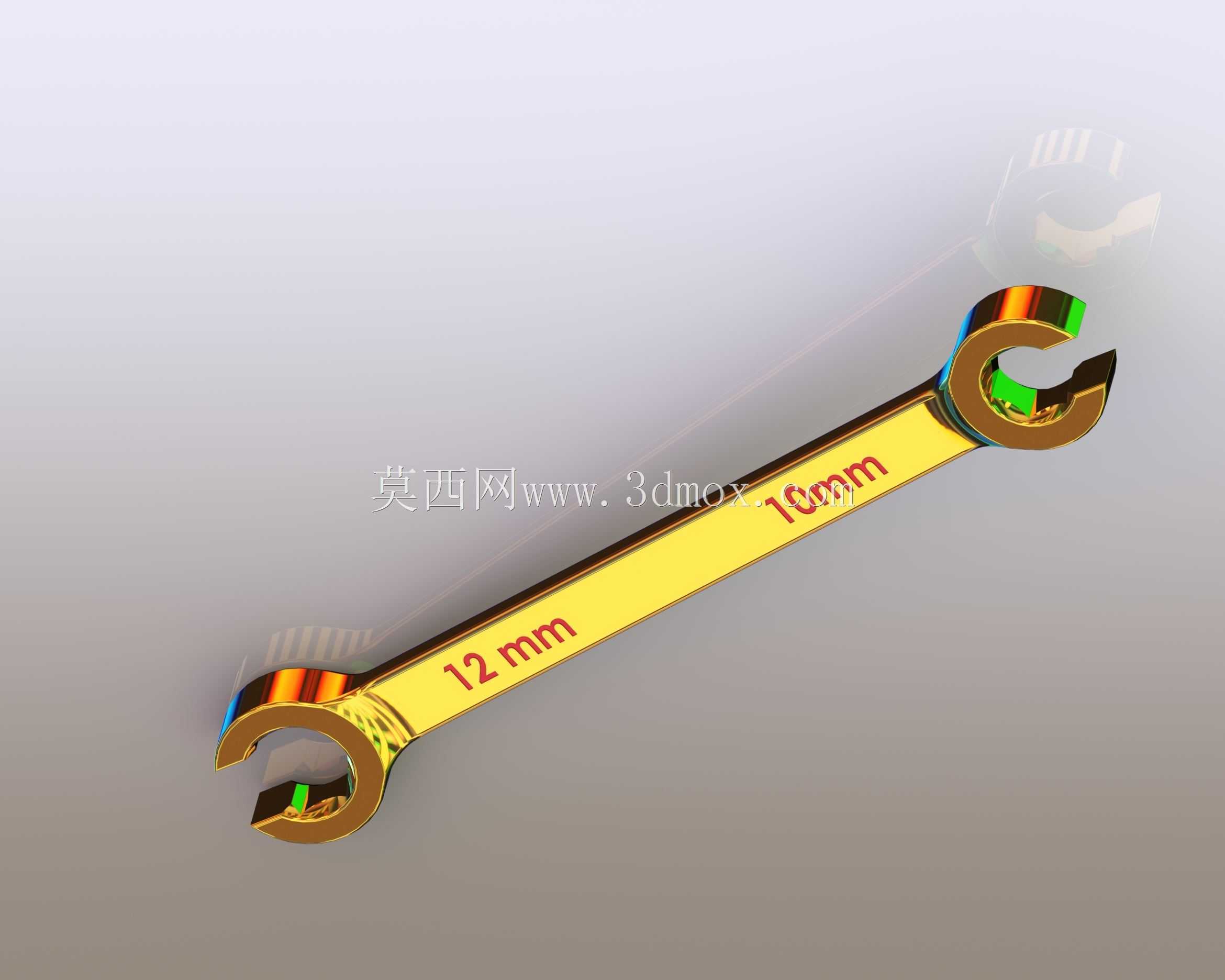

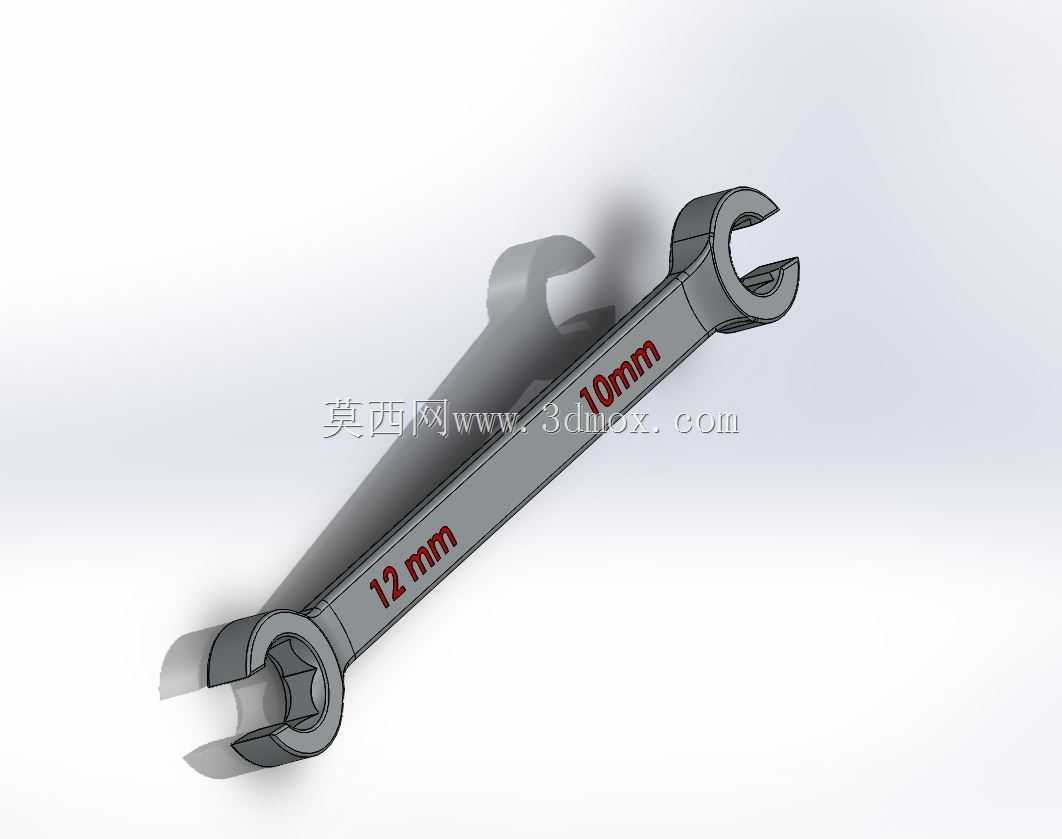

10mm与12mm规格双开口制动管路扳手

　　在商用车、乘用车的制动系统维保以及制动管路预装工位上，这类双开口的制动管路扳手是一线操作工人随身工具包里的常备件，区别于普通的开口扳手，它的开口尺寸专门匹配制动管路上常用的10mm、12mm规格管接头螺母，避免了普通扳手开口过薄容易打滑、啃伤螺母棱角的问题。做这个结构建模的时候，最先要敲定的是开口的实际啮合尺寸，不能完全照搬标准扳手的理论公差，因为实际装车的制动管接头螺母，经过生产线气动工具预紧之后，棱角多少会有轻微的形变，加上管路安装位置往往在车架内侧、制动分泵旁边，操作空间非常局促，扳手的开口深度不能做的太深，不然套入螺母之后会被旁边的硬管干涉，没法转动角度。扳手的杆身截面做了渐变的厚度处理，靠近开口的位置厚度稍大，

　　保证拧动螺母的时候开口不会因为受力出现张口变形，杆身中间位置适当减薄，既控制整体重量，也能在狭窄空间里调整角度的时候减少和周边线束、管路的剐蹭。两个开口分别对应10mm和12mm两种最常见的制动管接头规格，这两个尺寸覆盖了市面上绝大多数轻型车、中型货车的制动硬管接头尺寸，不用在拆装的时候频繁更换工具，尤其是在底盘下作业的时候，少换一次工具就能减少零件掉落的风险。设计的时候特意参考了实际在用的卡莱纳帕系列管路扳手的开口轮廓，普通标准开口扳手的开口夹角是15度，这个扳手的开口做了微小的角度调整，啮合螺母的时候接触面积比标准扳手大15%左右，拧动扭矩在35N·m的时候也不会出现螺母棱角崩损的情况，刚好符合制动管路接头的额定拧紧力矩要求。

　　扳手的整体长度控制在150mm左右，这个长度是经过实际操作验证的，太长的话在车架狭窄位置没法完成整圈转动，太短的话力臂不够，工人拧动的时候需要施加更大的握力，长时间作业容易疲劳。杆身的表面没有做多余的防滑纹路，因为维保作业的时候手上难免沾有制动液、油污，过于复杂的纹路反而容易积存油污，后期清理不方便，平整的杆身表面擦拭之后就能保持干净。两个开口的位置做了微小的偏移角度，不是和杆身完全同轴的，这个偏移量是为了在拆装靠近制动分泵安装座的接头时，扳手可以避开分泵的壳体凸台，不用刻意把管路掰变形就能套入螺母。很多新手在做制动管路拆装的时候容易用普通活动扳手代替专用扳手，最后把螺母拧圆，只能切割管路更换接头，反而增加了维修成本，

　　这种专用的双开口扳手就是针对这个场景设计的，开口的尺寸公差控制在0.1mm以内，和螺母的配合间隙刚好，既可以轻松套入，又不会因为间隙过大出现打滑。建模的时候特意把开口处的受力倒角做了优化，普通扳手开口的内侧是直角，受力的时候应力集中在螺母的棱角位置，这个扳手开口内侧做了微小的圆弧过渡，受力的时候载荷会均匀分布在螺母的整个接触面上，既保护了螺母棱角，也提升了扳手本身的使用寿命。在制动系统的装配线上，这类扳手也是标配的工位工具，因为制动管路的拧紧力矩有严格的工艺要求，工具不匹配很容易出现力矩不够导致管路渗漏，或者力矩过大拧裂接头的问题，双尺寸的设计也减少了工位上的工具摆放数量，提升装配效率。扳手的整体外形没有多余的装饰结构，所有的轮廓设计都是围绕实际使用场景出发，杆身的宽度从开口位置向中间逐渐收窄，既保证了开口位置的结构强度，也让杆身拥有适当的韧性，遇到稍微卡滞的螺母时，杆身可以产生微小的弹性形变，不会突然断裂崩飞伤人。在做三维结构校验的时候，特意模拟了狭窄空间内的操作干涉情况，把扳手放在整车底盘的制动管路模型里做了运动仿真，确认在常见的安装位置上，扳手转动60度的范围内不会和周边的车架横梁、燃油管路、线束卡扣产生干涉，完全满足实际拆装的操作需求。
