复古款制图绘图圆规结构三维数模

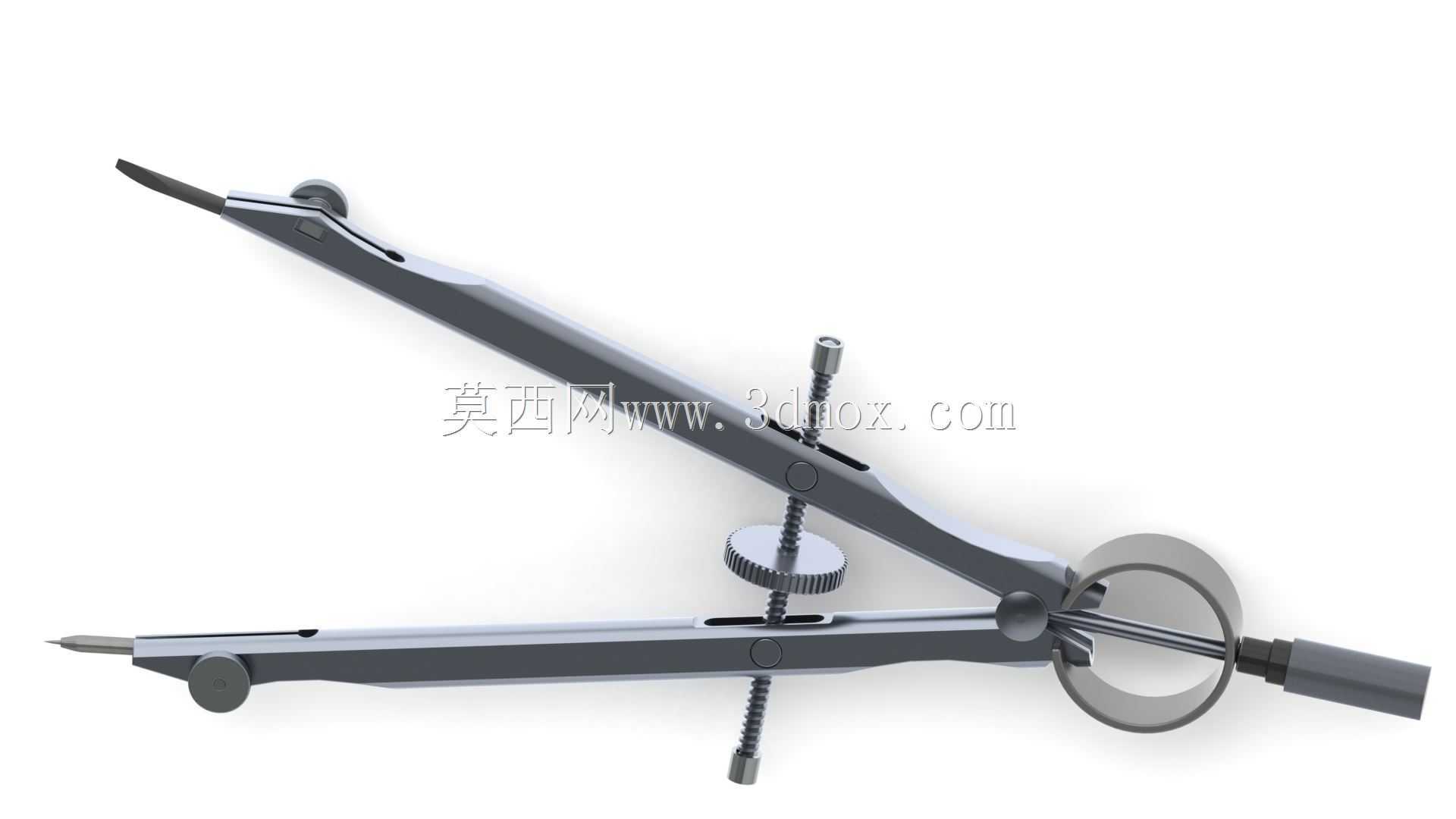

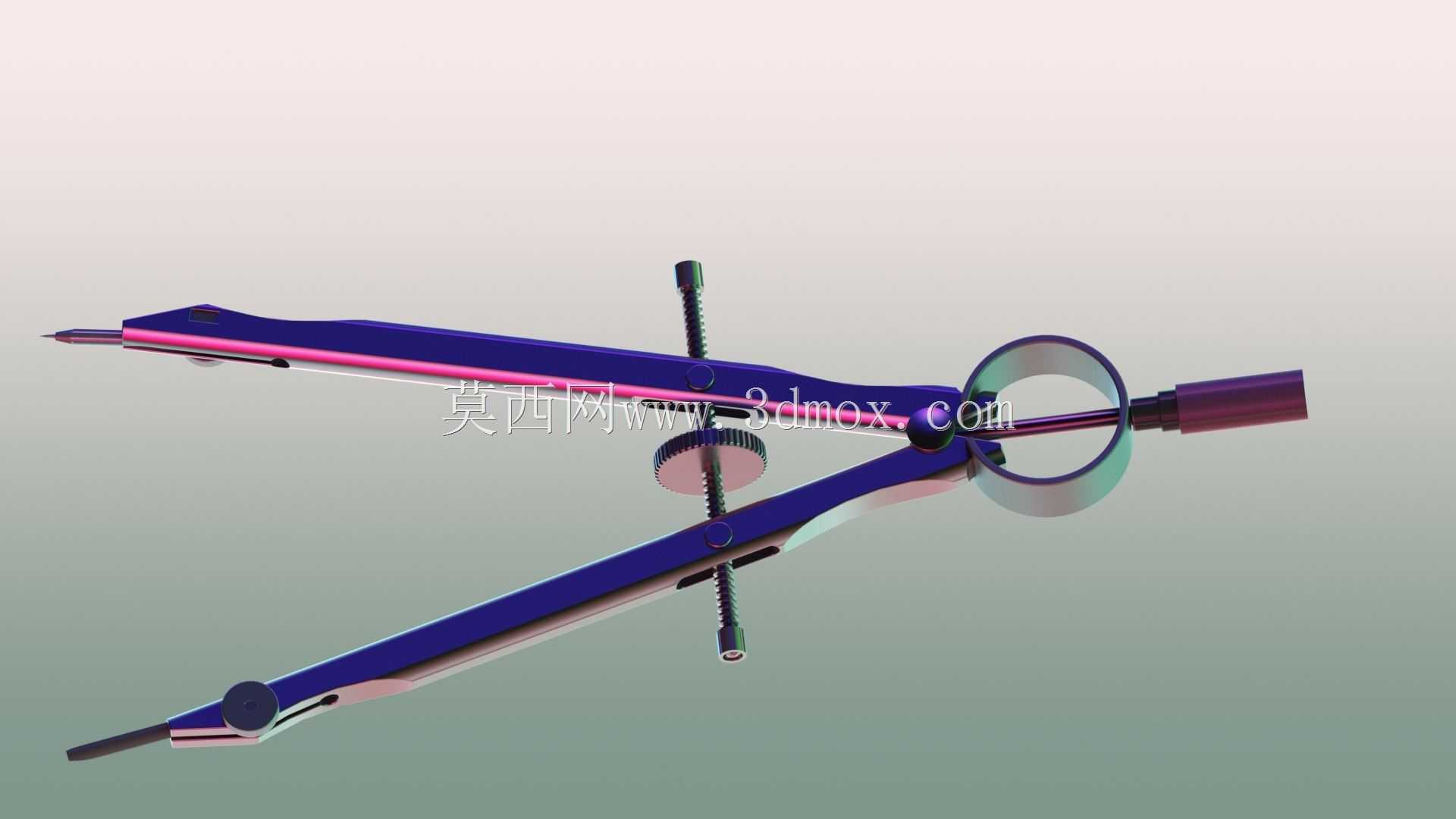

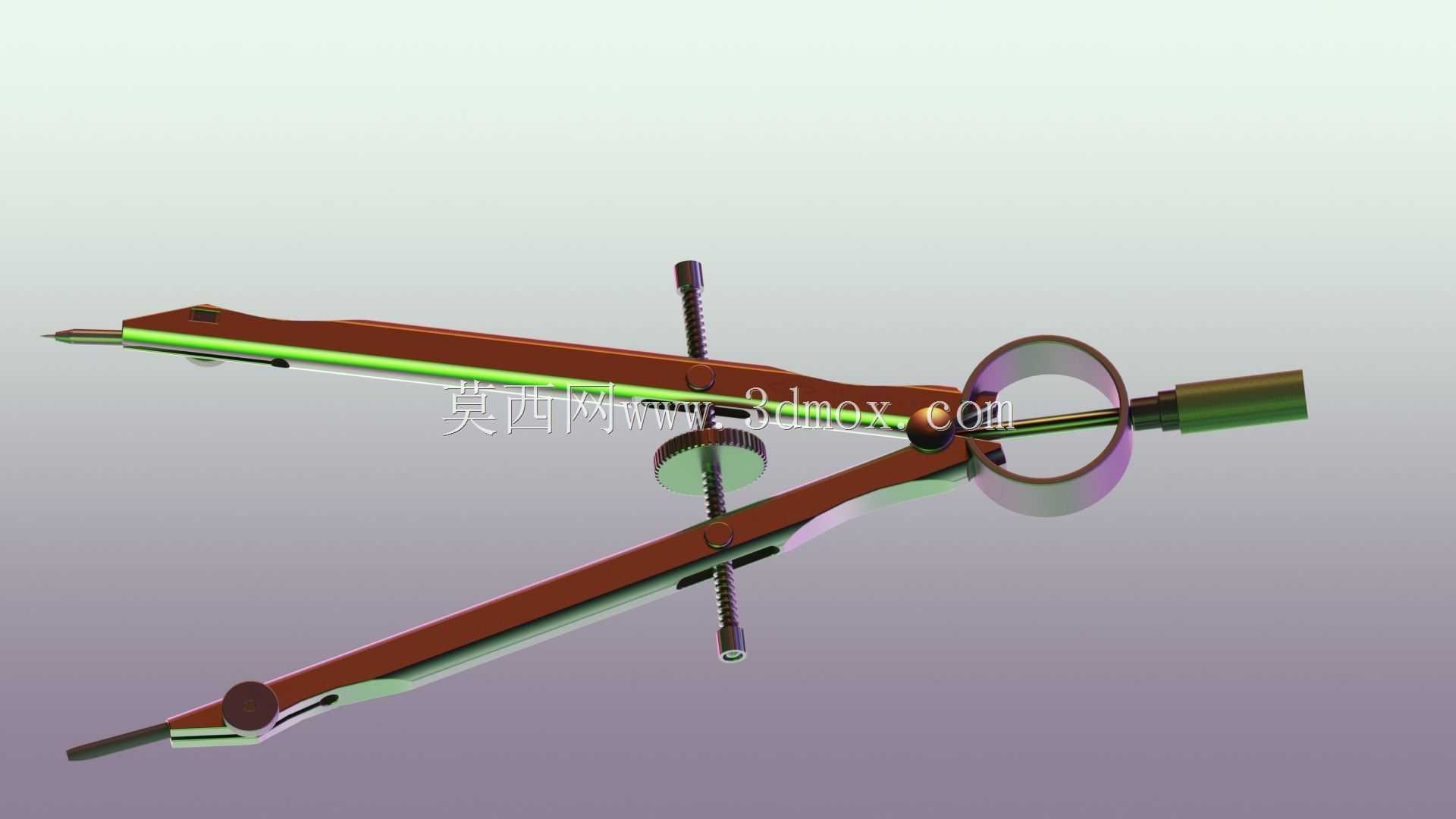

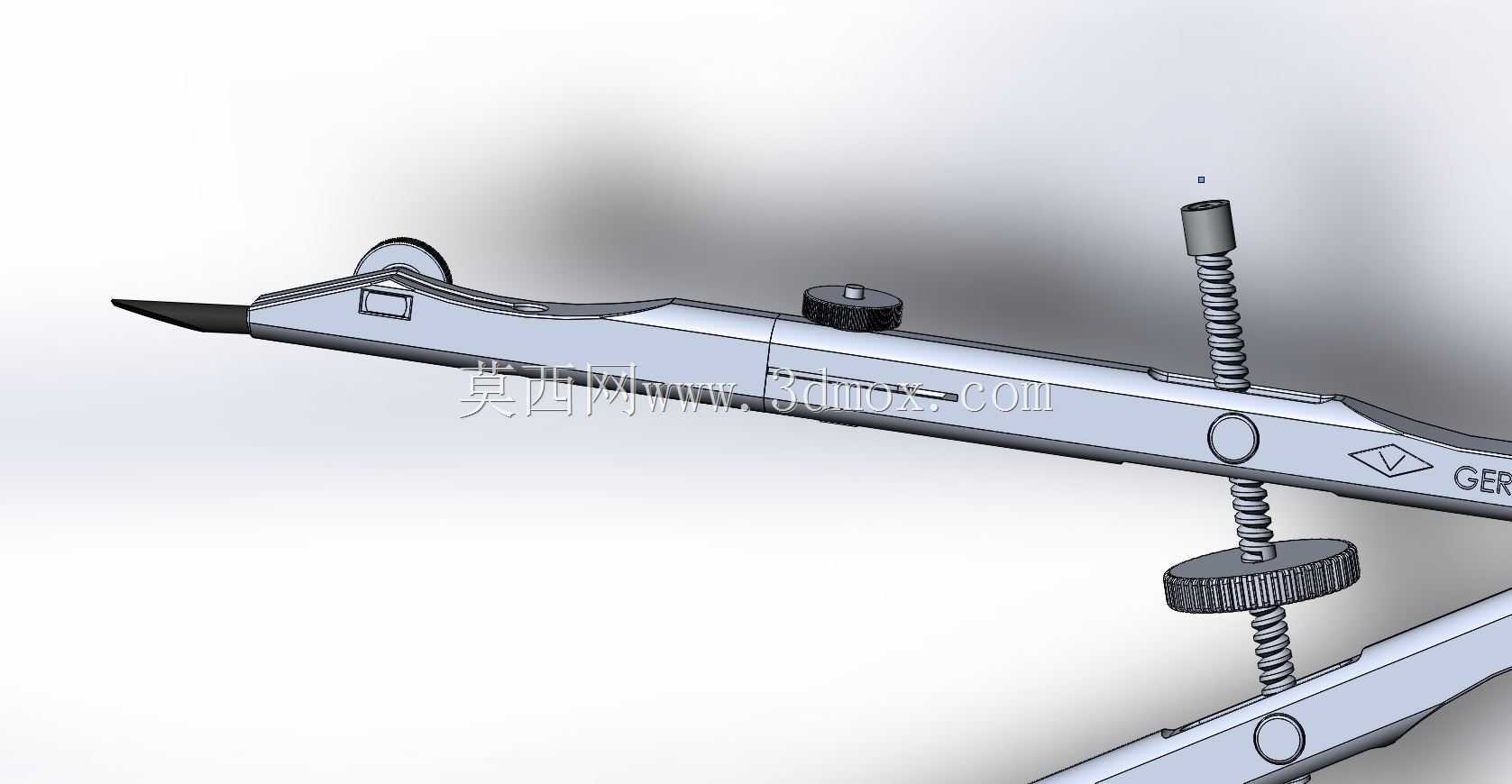

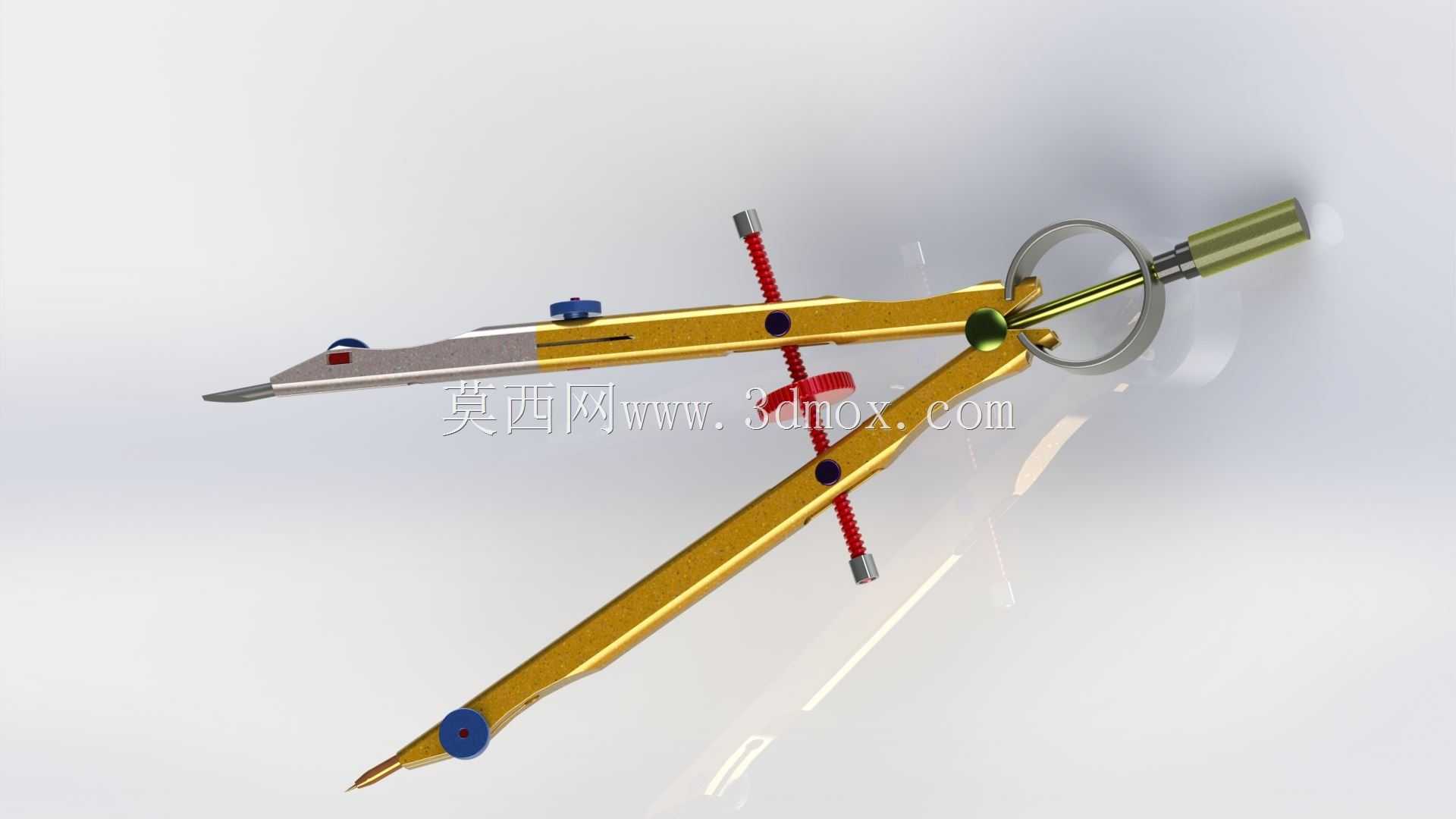

　　这款绘图圆规的结构设计，完全贴合手工机械制图的实际作业场景，在工程制图尚未全面普及数字化的阶段，这类工具是机械设计人员、制图员绘制标准圆弧、等分线段、量取尺寸的核心手用器具，即便在当前三维设计全面普及的行业环境下，这类手绘制图工具依然是工程实训、现场测绘、草图绘制环节不可或缺的辅助器具，能够在无数字化设备的作业场景下完成基础绘图作业。从功能特性来看，这款圆规采用双侧铰接支腿结构，其中一侧支腿集成了可调节的针尖定位端，另一侧支腿预留了绘图笔的安装夹持位，支腿中部设置的螺纹调节副配合滚花调节轮，能够实现两支腿开合角度的微调，在绘制不同半径的圆弧时，无需反复大幅度调整支腿角度，仅通过旋转滚花轮即可实现半径尺寸的精细调节，

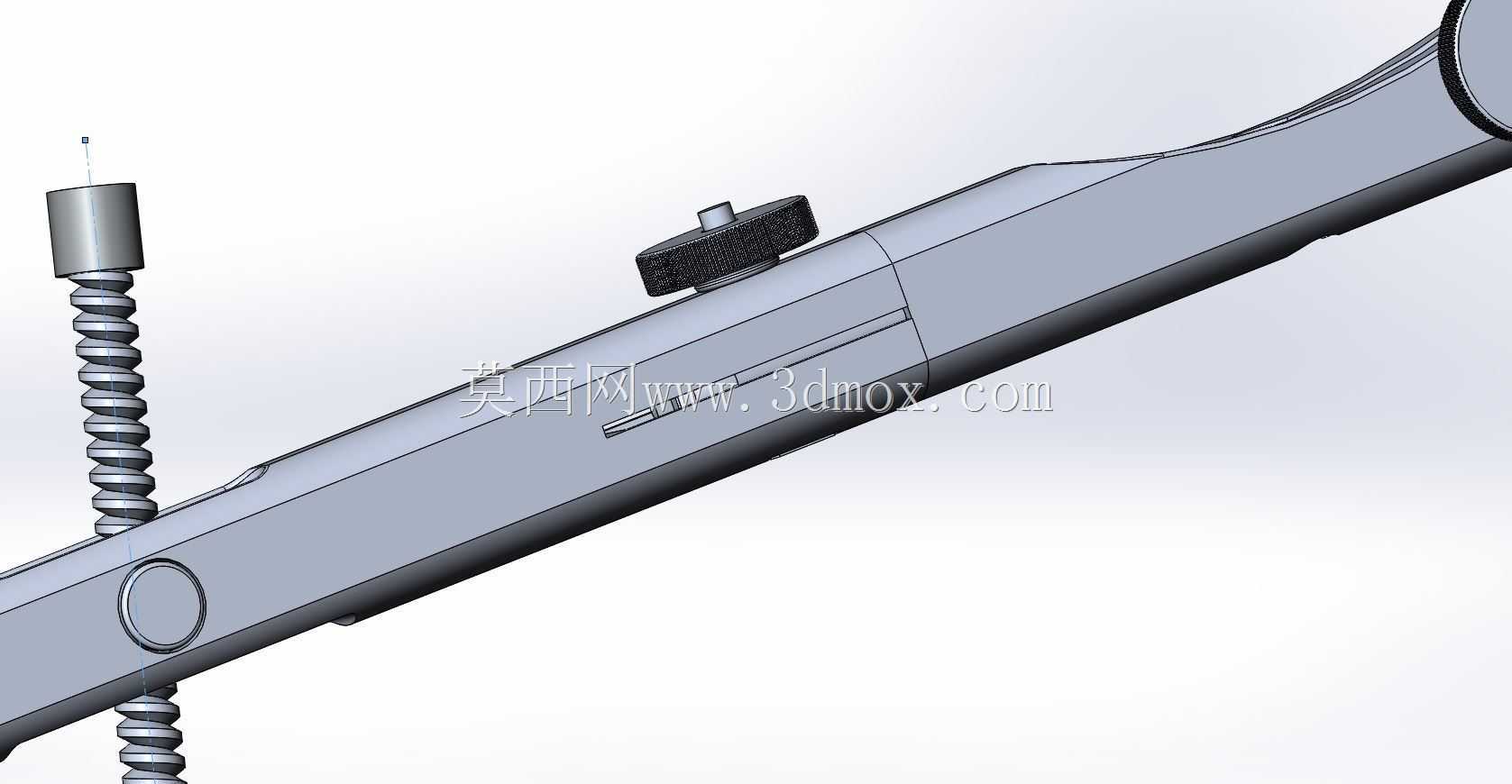

　　调节精度可以满足手工制图的线宽与尺寸公差要求。支腿上设置的锁紧结构，能够在调整到目标半径后锁定两支腿的相对位置，避免绘图过程中支腿移位导致圆弧尺寸偏差，针尖定位端采用锥面收口结构，在纸面定位时不会出现过大的扎入深度，既能够保证定位点不滑移，又不会破坏绘图纸张的纤维结构，适配不同克重的硫酸纸、绘图纸作业需求。设计思路上，这款结构还原了经典德系制图圆规的成熟结构逻辑，没有采用轻量化的塑料材质方案，全部受力结构件均采用金属材质加工，支腿的铰接位置采用销轴铆接结构，铰接间隙控制在极小范围内，长期使用不会出现支腿晃动的问题，针对传统圆规笔夹容易松动的问题，在笔端夹持位置增加了弹性顶紧结构，能够适配不同直径的铅笔、针管笔、钢笔画笔，

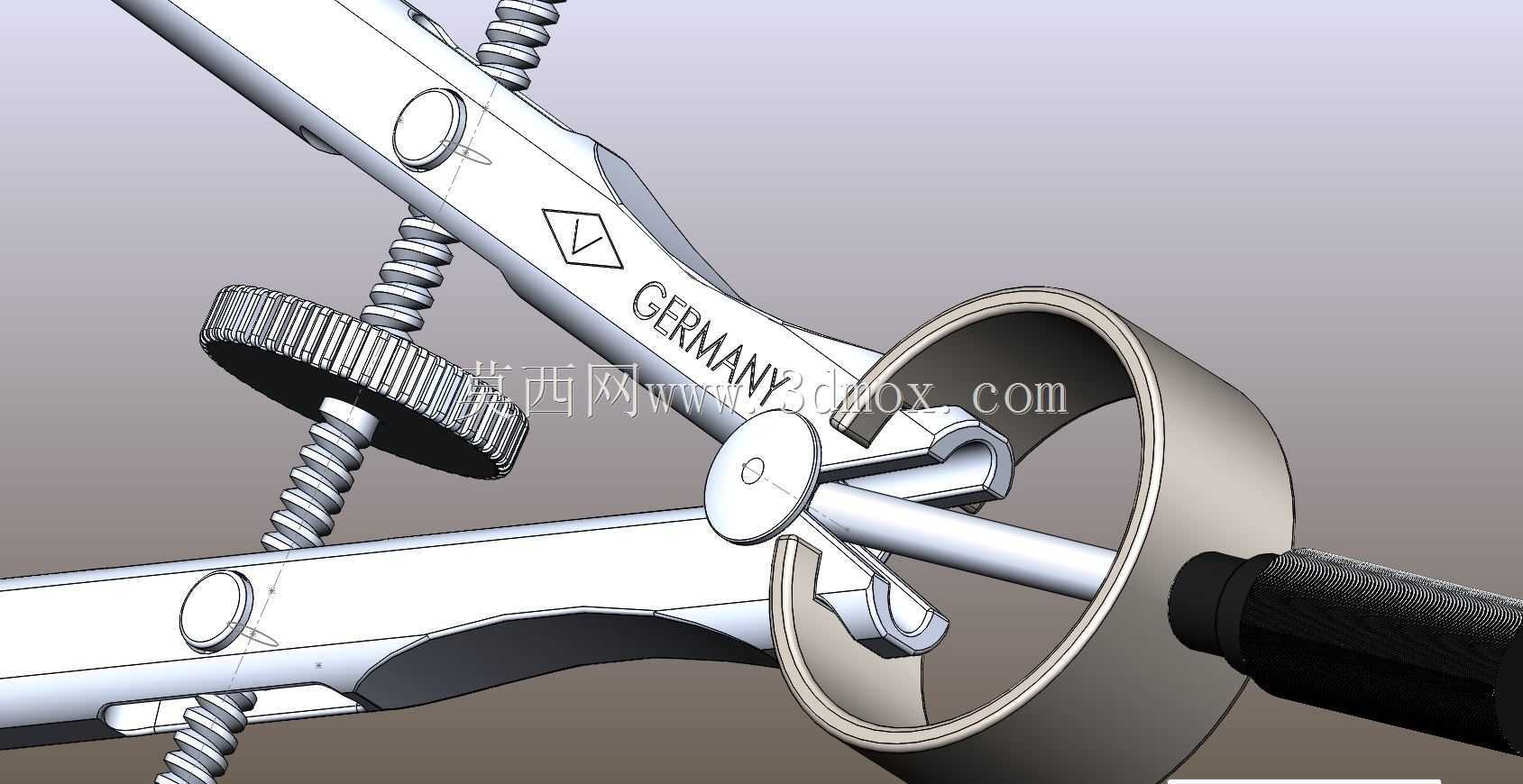

　　无需额外加装转换套即可完成不同绘图笔的快速更换。在支腿的握持位置设置了指环式限位结构，绘图作业时手指可以穿入指环内控制施力方向，避免长时间绘图时手指与工具滑脱，施力方向能够始终垂直于纸面，保证绘制的圆弧线条均匀流畅，不会出现深浅不一或者断墨的问题。从外形尺寸与安装边界来看，这款圆规完全收拢状态下的整体长度适配常规绘图工具盒的收纳尺寸，最大展开半径能够覆盖手工制图常用的圆弧绘制范围，支腿上的螺纹调节副全程伸缩无卡滞，滚花调节轮的外径尺寸符合手指捏持的人机工程要求，旋转调节时不需要施加过大的握力，单指即可完成微调操作。针尖定位端的伸出长度可以根据绘图场景调整，在使用图板固定绘图纸的场景下，可以适当伸出针尖长度穿透纸张定位，

　　在直接于桌面绘图的场景下，可以缩短针尖伸出长度避免划伤桌面。笔端夹持结构的夹持范围覆盖了常规绘图笔的直径区间，夹持力经过结构优化，既不会因为夹持力过大夹断铅笔笔芯，也不会因为夹持力过小导致绘图过程中笔杆下滑，影响绘图精度。整体结构没有多余的装饰性设计，所有结构特征均服务于绘图作业的实际功能需求，铰接位置的销轴两端做了圆弧倒角处理，不会在收纳或者使用过程中勾刮绘图袋或者纸张，支腿表面的标识区域采用蚀刻工艺，长期使用不会出现标识磨损脱落的问题，整体结构的耐用性可以满足高频次的制图实训、现场测绘作业需求，即便在复杂的车间现场测绘场景下，也能够稳定完成绘图作业，不会因为轻微的磕碰导致结构变形失效。
