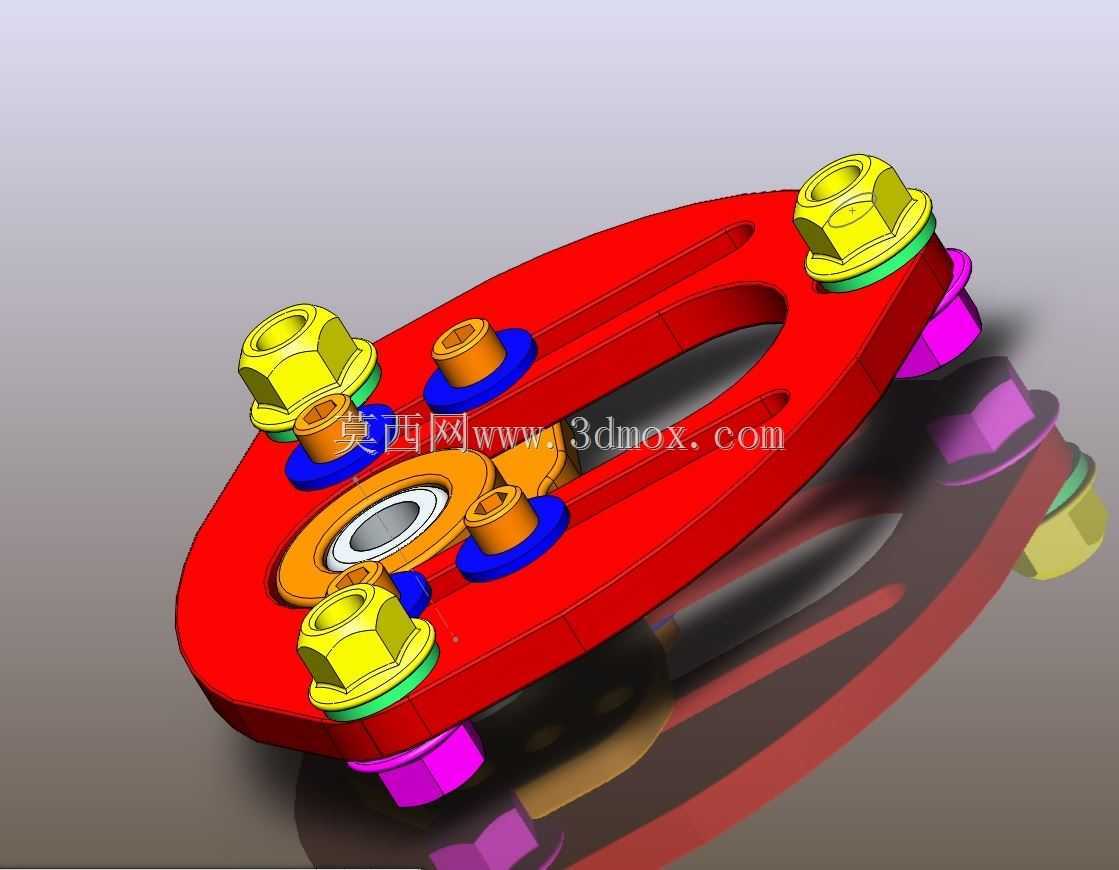

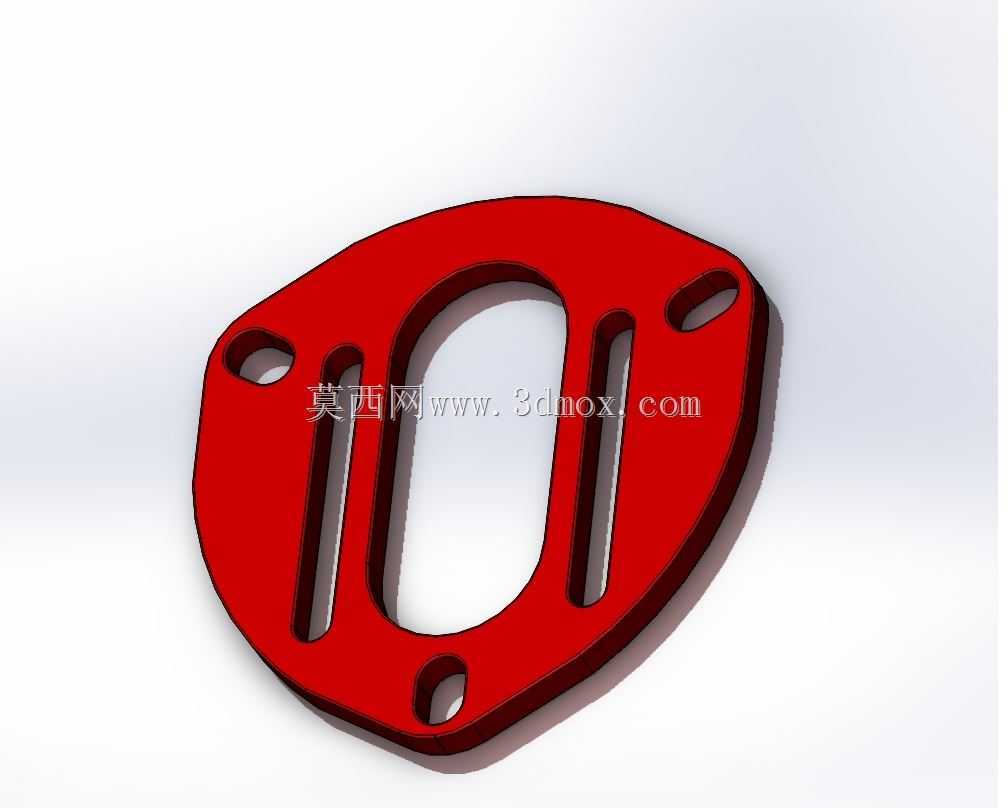

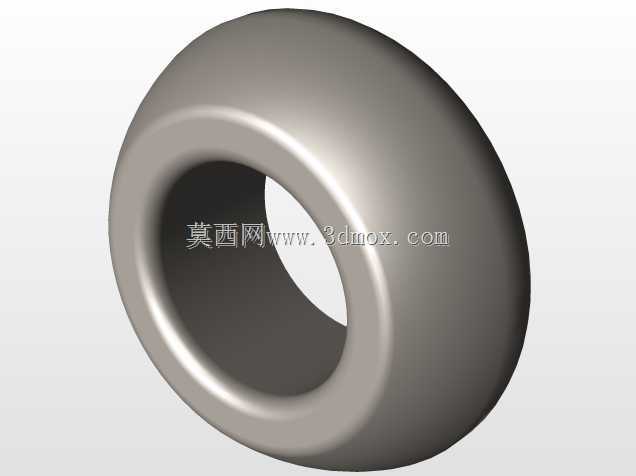

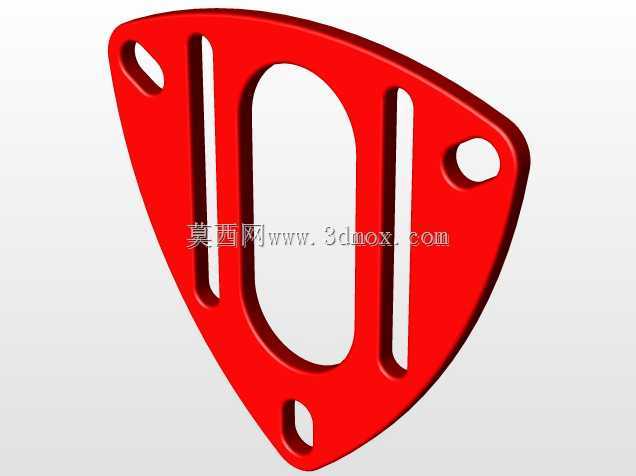

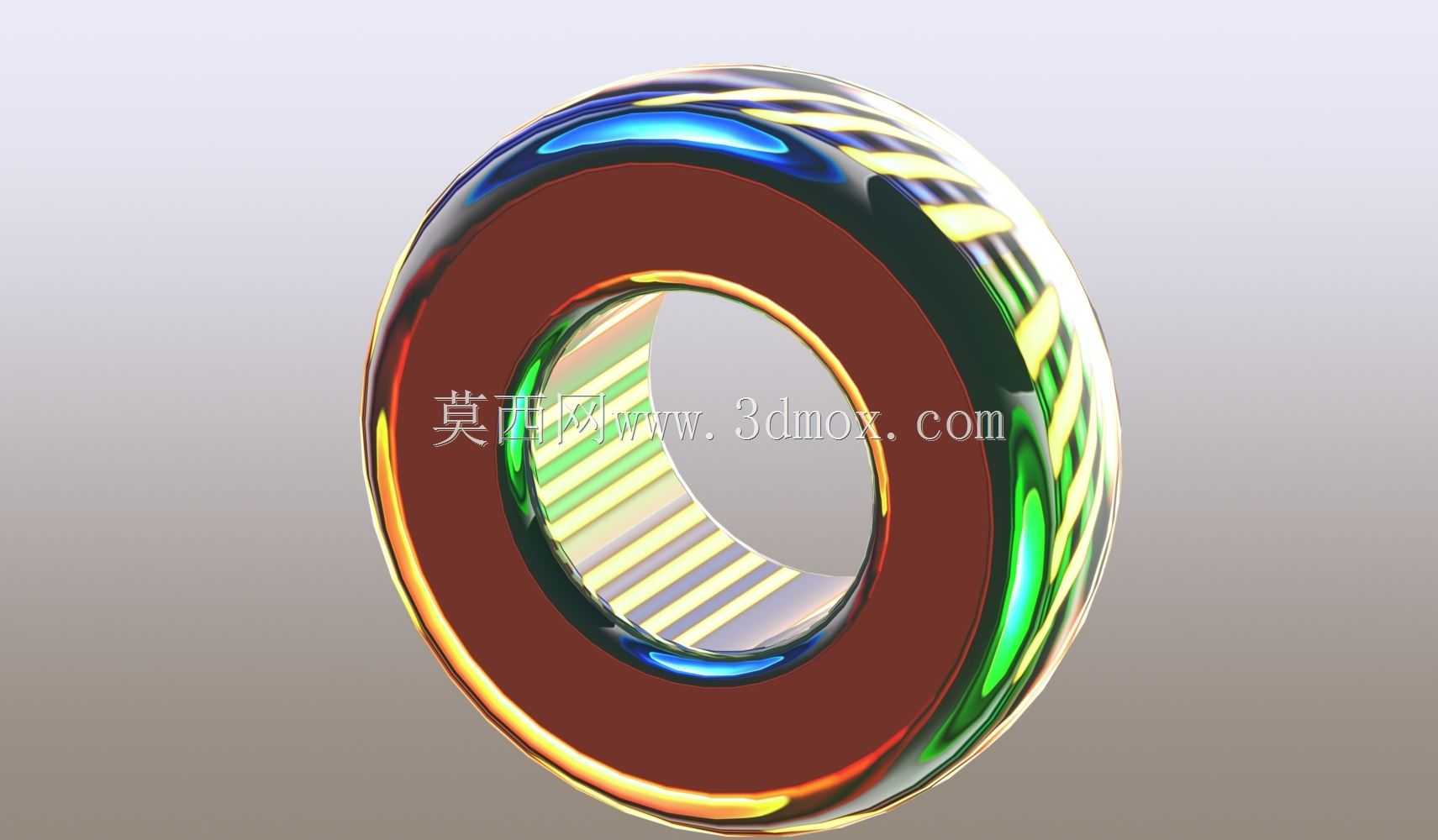

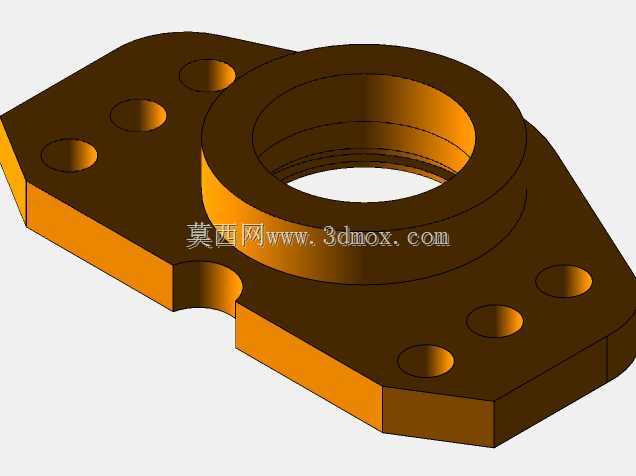

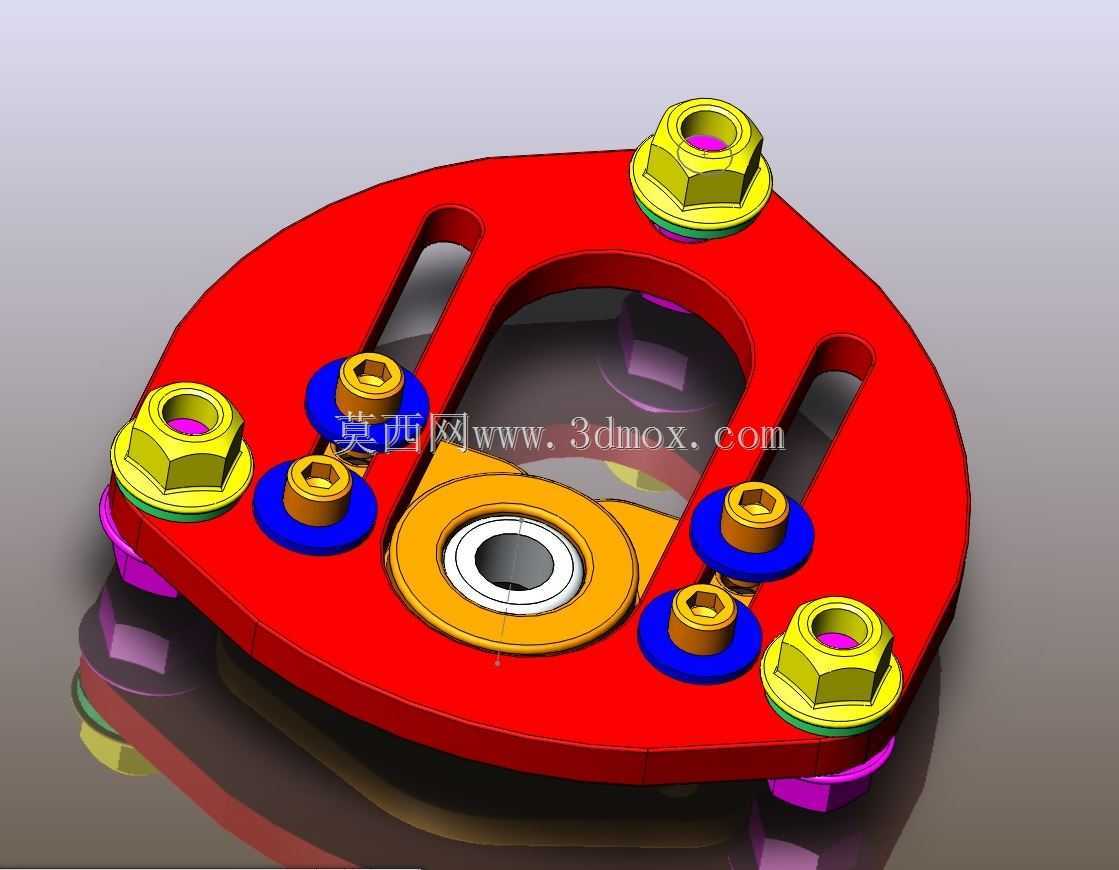

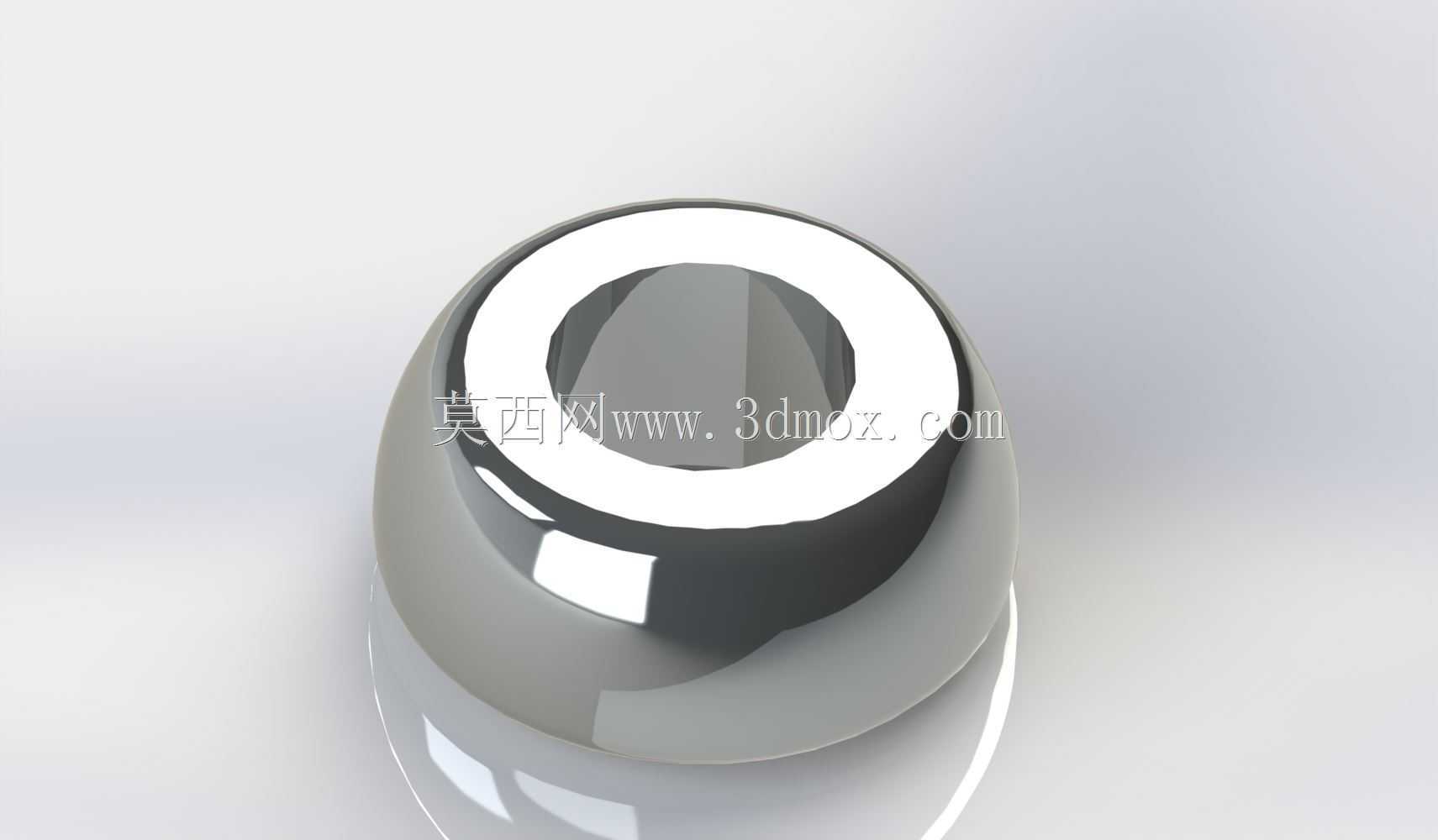

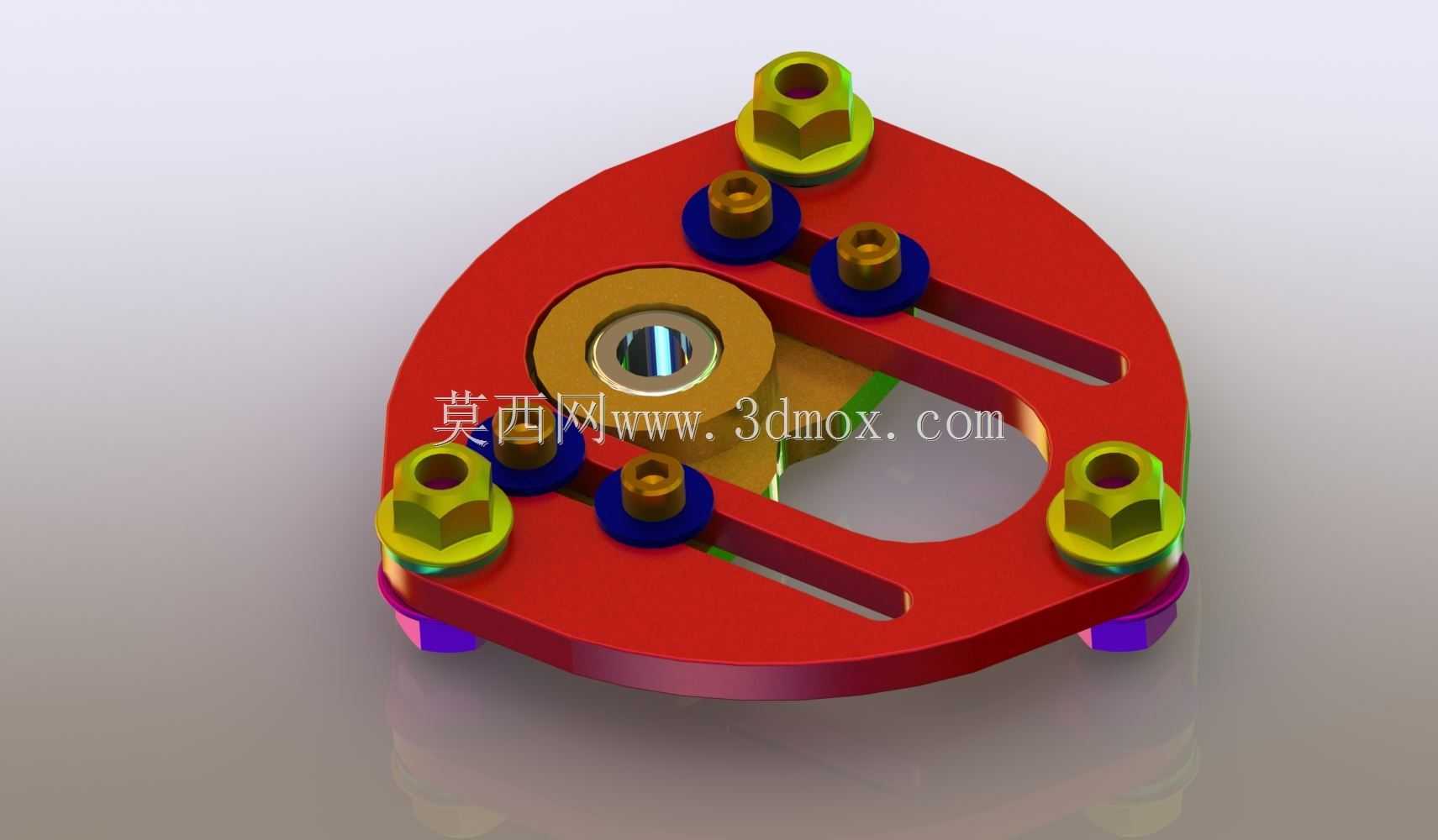

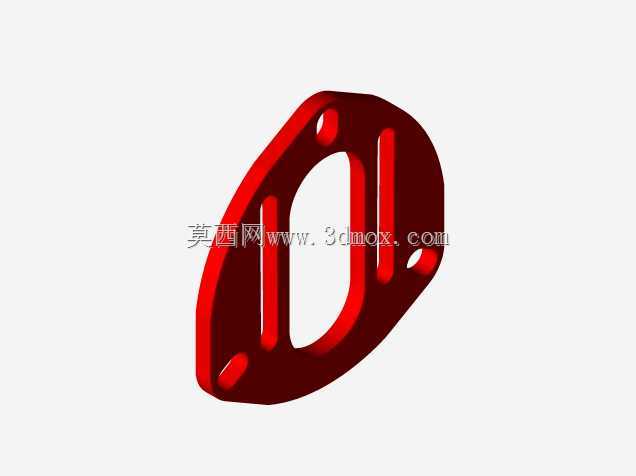

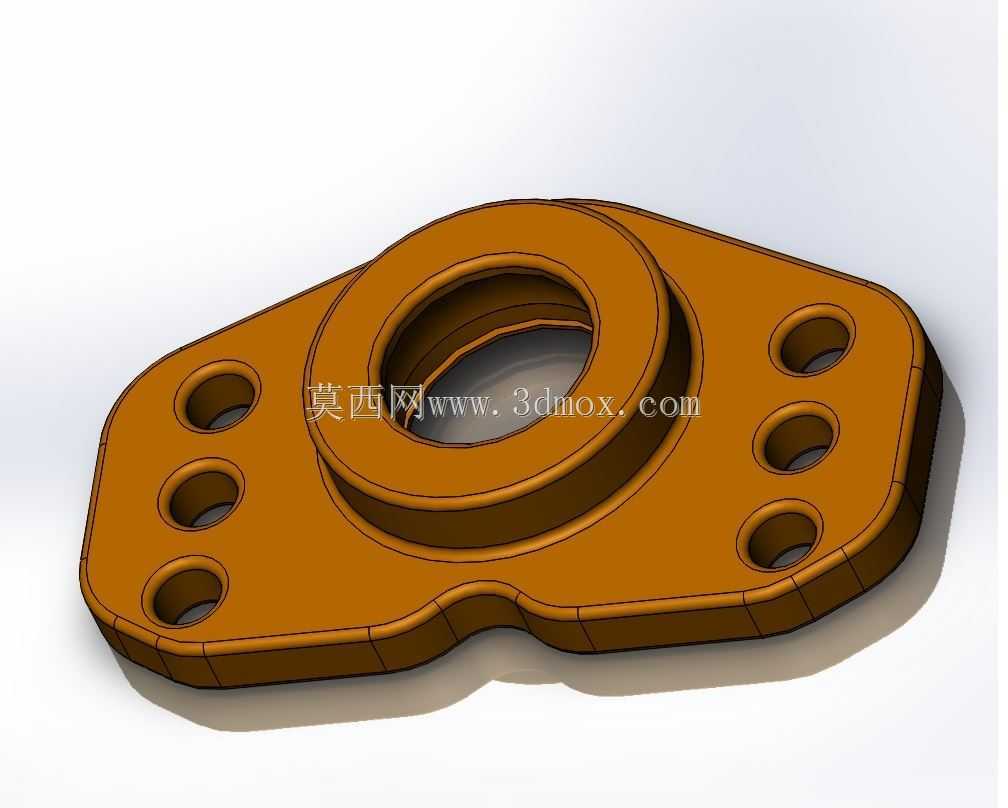

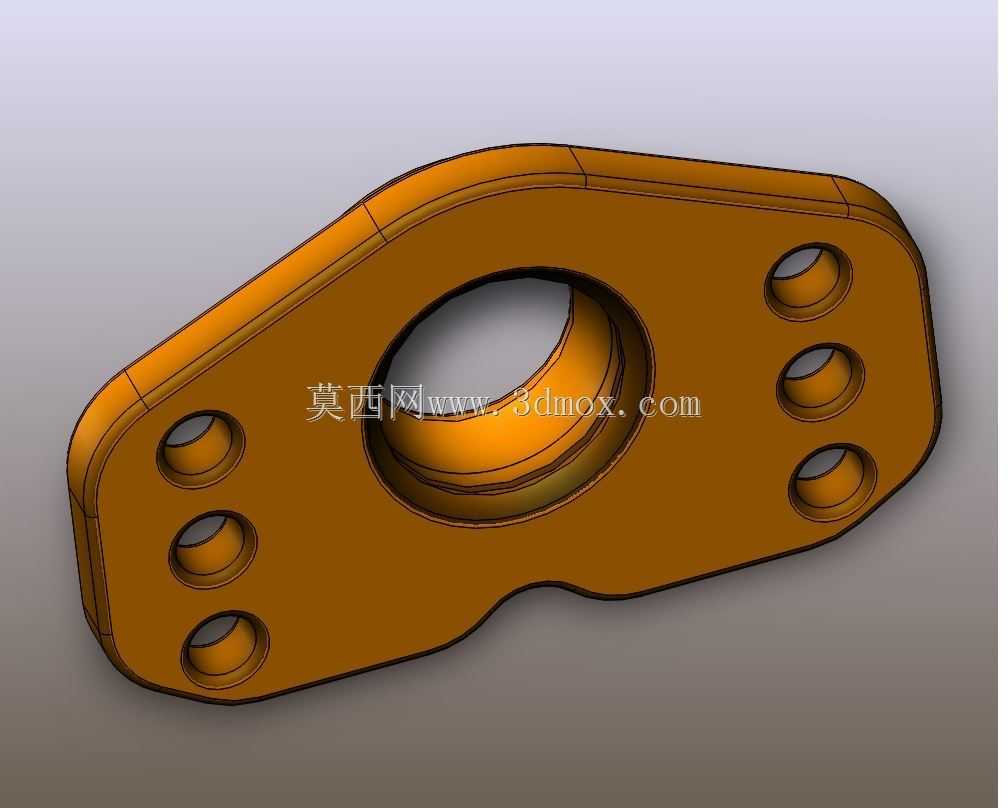

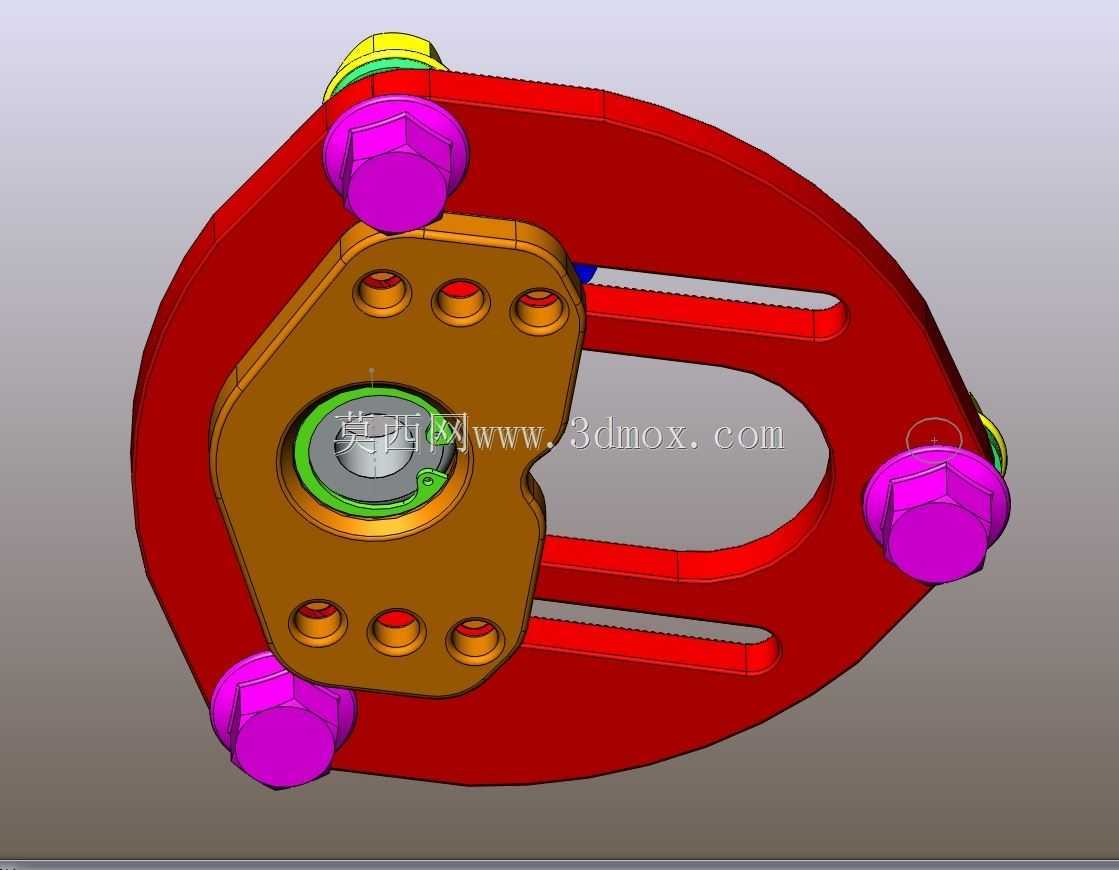

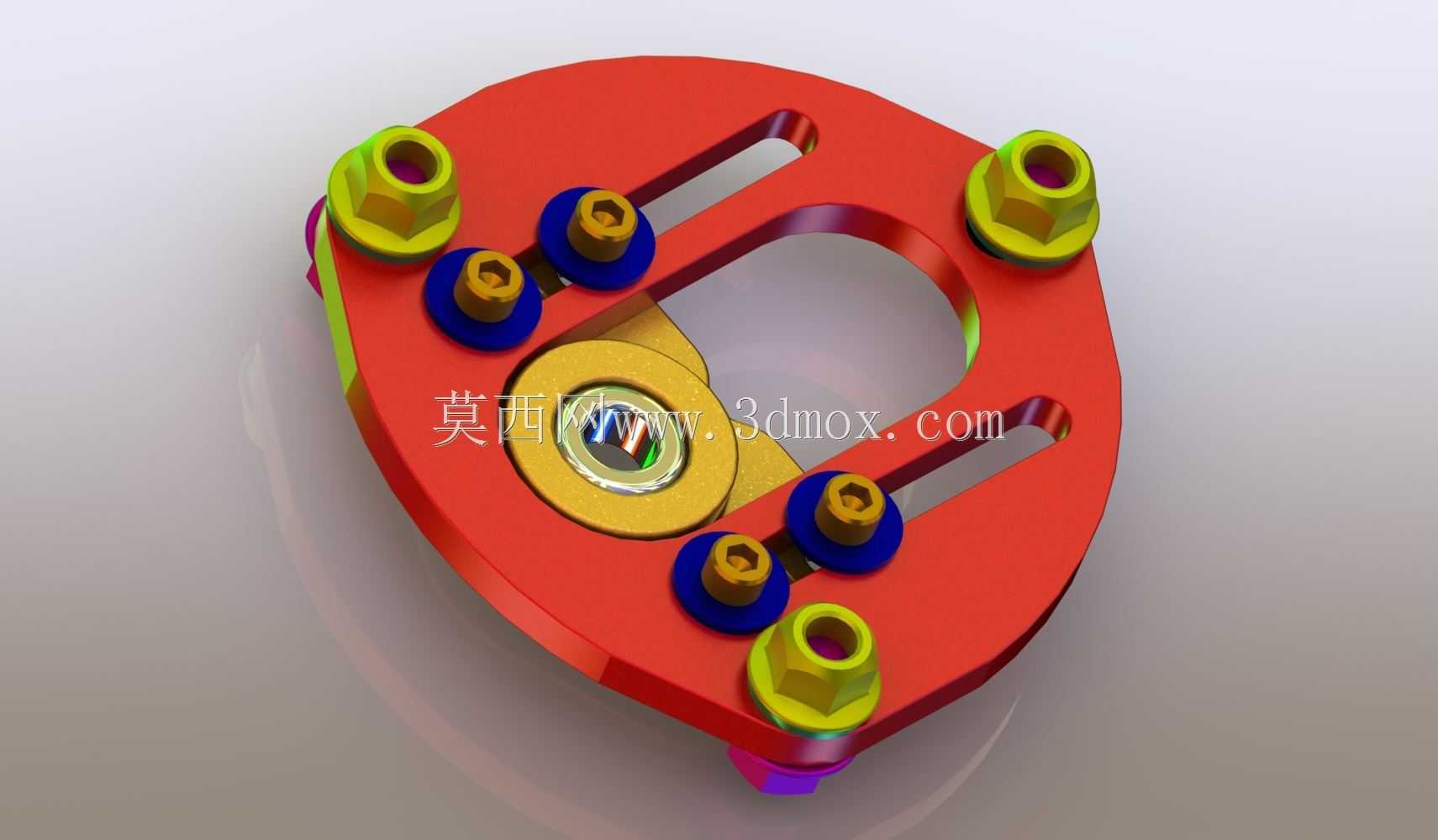

在乘用车底盘悬架的四轮定位调校环节,主销后倾、车轮外倾的参数偏差会直接导致轮胎偏磨、高速行驶跑偏、转向回正力矩不足等一系列行驶问题,这类弧形倾角板就是针对特定老款车型悬架结构设计的调整替换件,主要用于修正前桥车轮的外倾角参数,适配麦弗逊式前悬架的支柱安装点位,替代原厂状态下因长期使用出现形变、或者改装后参数不匹配的原有连接垫板。从结构形态来看,该零件整体为环形弧面结构,主体承载面采用大曲率弧形设计,能够在安装时通过调整弧形面的相对啮合位置,改变减震支柱与转向节的相对安装角度,进而实现车轮外倾角的连续可调,相比传统的偏心螺栓调整方案,这种弧形垫板的调整精度更高,承载后的结构稳定性更强,不会因为长期行驶的颠簸震动出现参数移位,

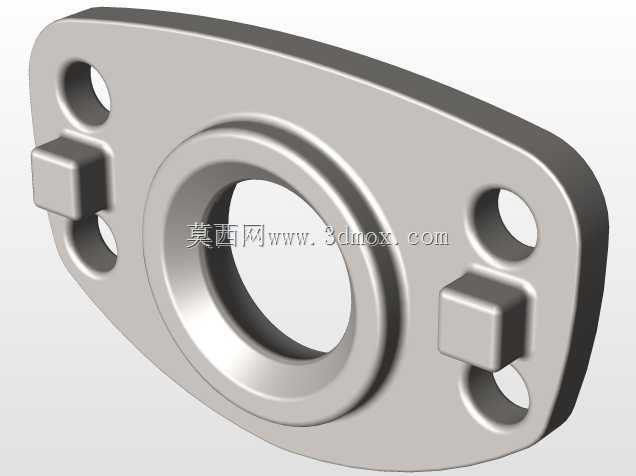

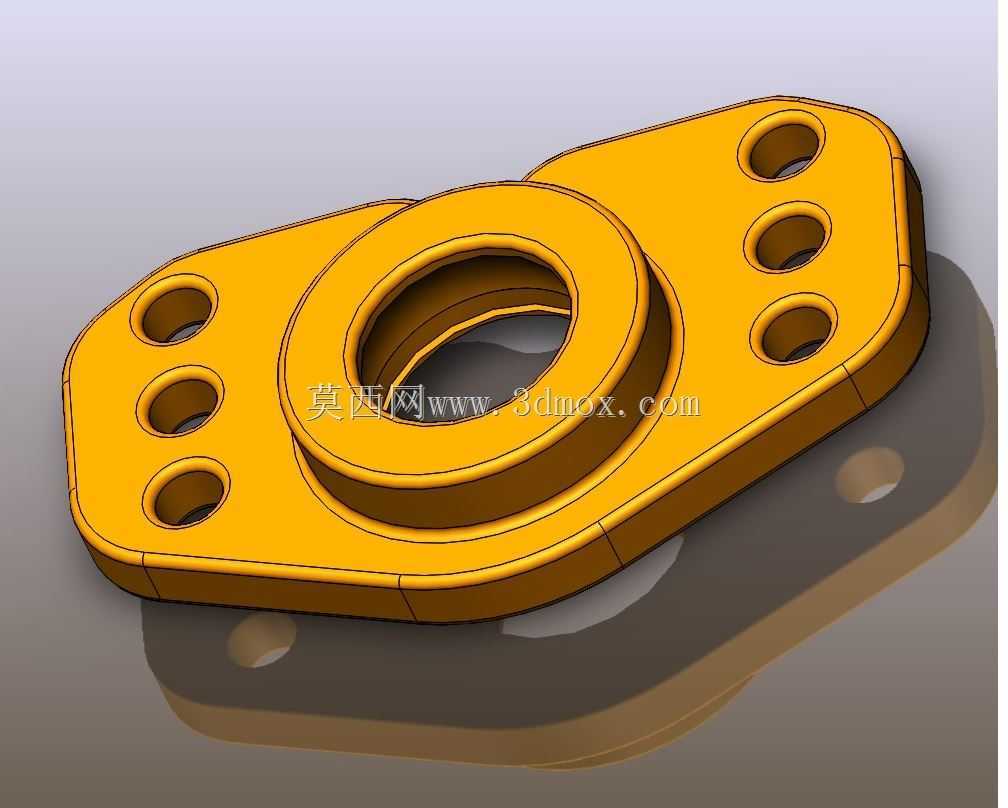

尤其适合车龄较长、悬架连接座出现轻微形变的老款车型,在不更换整套悬架部件的前提下完成定位参数修正,大幅降低维修调校的成本。设计过程中首先需要匹配对应车型的减震支柱安装座尺寸,零件中心的通孔需要完全适配减震器活塞杆的穿过直径,环形本体的内外径尺寸要和转向节上的安装支座端面完全贴合,避免安装后出现局部应力集中导致的零件压溃或者形变。本次设计的弧形板针对实际装车的尺寸需求,将支柱轴的配合尺寸做了适配性更新,拆下实测的安装边界尺寸为22.25mm,这个尺寸是直接从实际运行的车辆上实测获取,完全匹配实车的安装间隙,不需要额外做打磨或者扩孔处理就能直接装配。弧形面的弧度设计经过反复校核,调整行程能够覆盖±1.5°的外倾角调整范围,
足够覆盖老款车型因悬架衬套老化、减震器形变、车架轻微变形带来的参数偏差,零件的厚度设计兼顾了结构强度和安装空间,不会因为加装垫板导致减震器安装行程不足,也不会出现转向过程中与周边的刹车管路、翼子板内衬发生运动干涉的问题。从实际应用场景来看,这类零件除了日常维修调校使用,也适用于车辆降低车身之后的四轮定位修正,当车辆更换短弹簧或者绞牙避震降低车身高度后,原厂的外倾角参数会发生负角度偏移,单纯依靠原厂的偏心螺栓调整范围不足以将参数修正到合理区间,加装这种弧形调整板就能拓展调整范围,让车轮外倾角回到原厂设定的合理区间,既可以保证轮胎的接地面积均匀,减少偏磨损耗,也能保证高速行驶的直线稳定性和弯道中的轮胎抓地力。

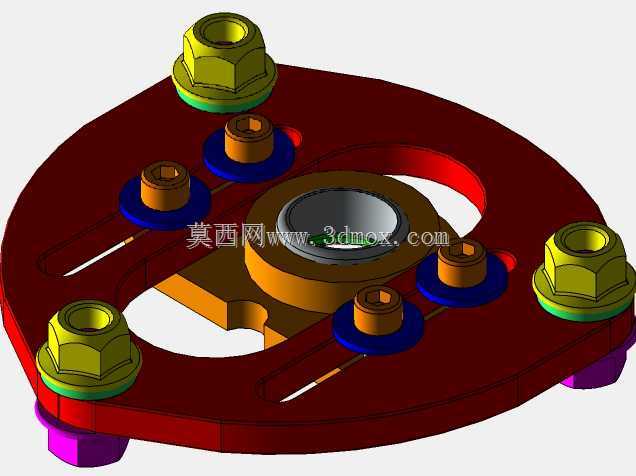

零件的环形承载面做了等厚度设计,安装时的压紧力能够均匀分布在整个接触端面上,不会出现局部压应力过大的问题,弧形配合面的表面粗糙度需要控制在合理范围,既保证调整时能够顺畅滑动对位,也能在锁紧后提供足够的静摩擦力,避免车辆行驶过程中出现位置窜动。在建模过程中需要重点关注弧形面的曲率连续性,整个环形弧面不能出现折线或者曲率突变,否则安装时会出现配合间隙,锁紧后容易出现应力集中导致零件开裂,同时中心通孔的同轴度需要和安装端面保持垂直,避免减震器活塞杆穿过时出现别劲的问题,影响减震器的正常工作行程。这类调整件虽然结构看起来并不复杂,但尺寸匹配度直接决定了装车后的使用效果,任何尺寸偏差都可能导致安装困难或者参数调整不准,因此所有安装边界尺寸都需要严格对照实车测绘数据,弧形调整行程也要对应实际需要的调整角度范围,不能随意更改弧度或者厚度,否则可能会出现安装后悬架运动过程中零件干涉,或者调整范围达不到使用需求的问题。在实际装配时,只需要将原有减震支柱与转向节的连接螺栓松开,把弧形板放置在两个连接端面之间,转动弧形板调整到需要的外倾角度后,按照原厂规定的扭矩锁紧连接螺栓即可,整个安装过程不需要对原车部件做破坏性修改,属于无损安装的调整配件,适合维修厂在四轮定位作业中针对参数超差无法调整的车辆使用,也适合个人玩家在车辆改装后做定位参数修正使用。
