可调节下控制臂机械结构设计

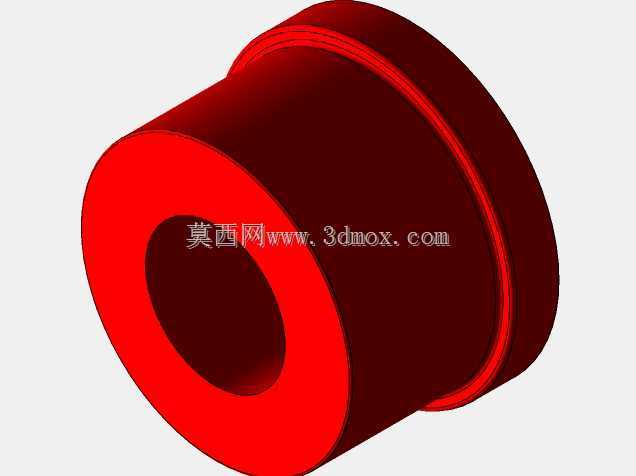

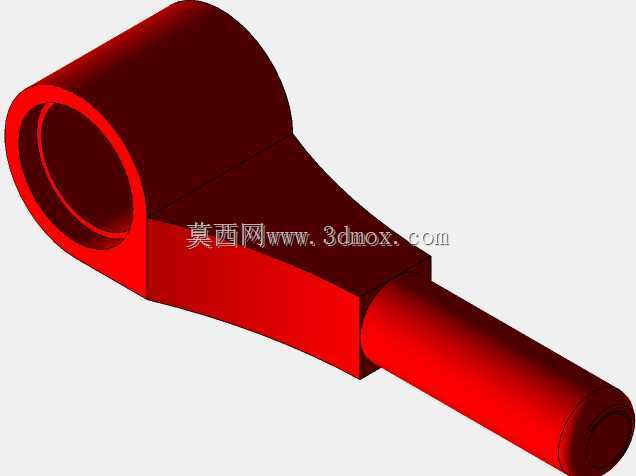

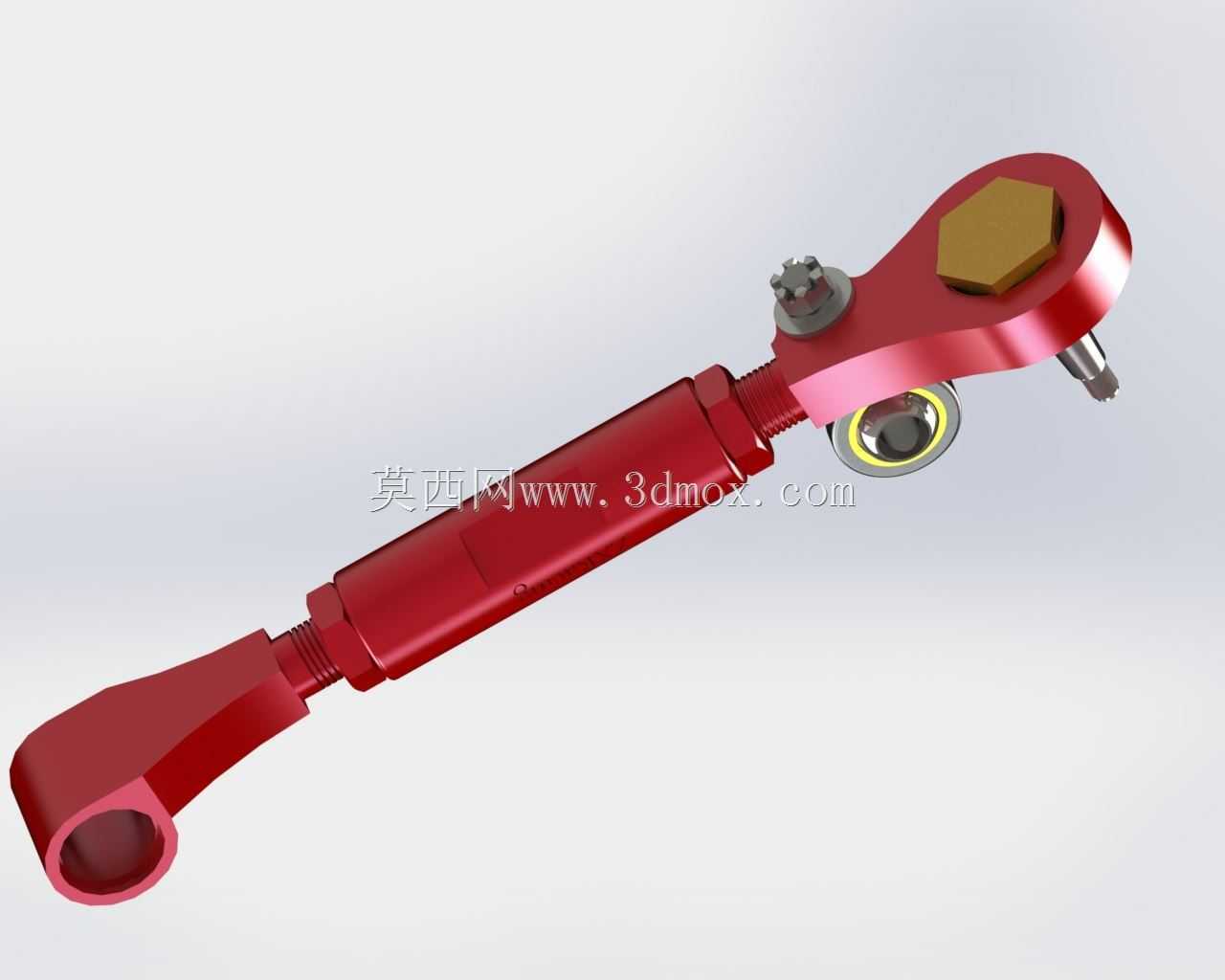

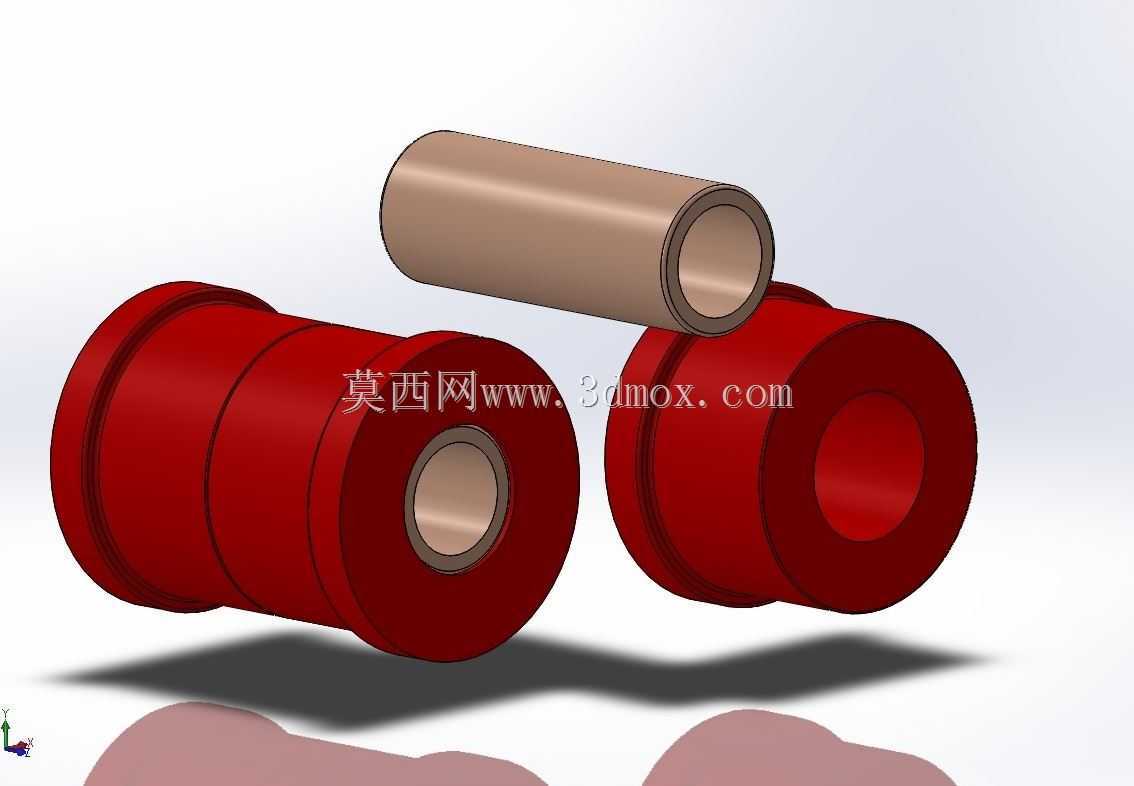

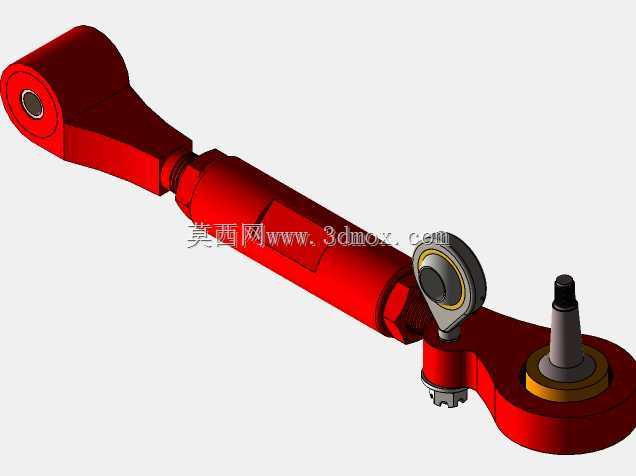

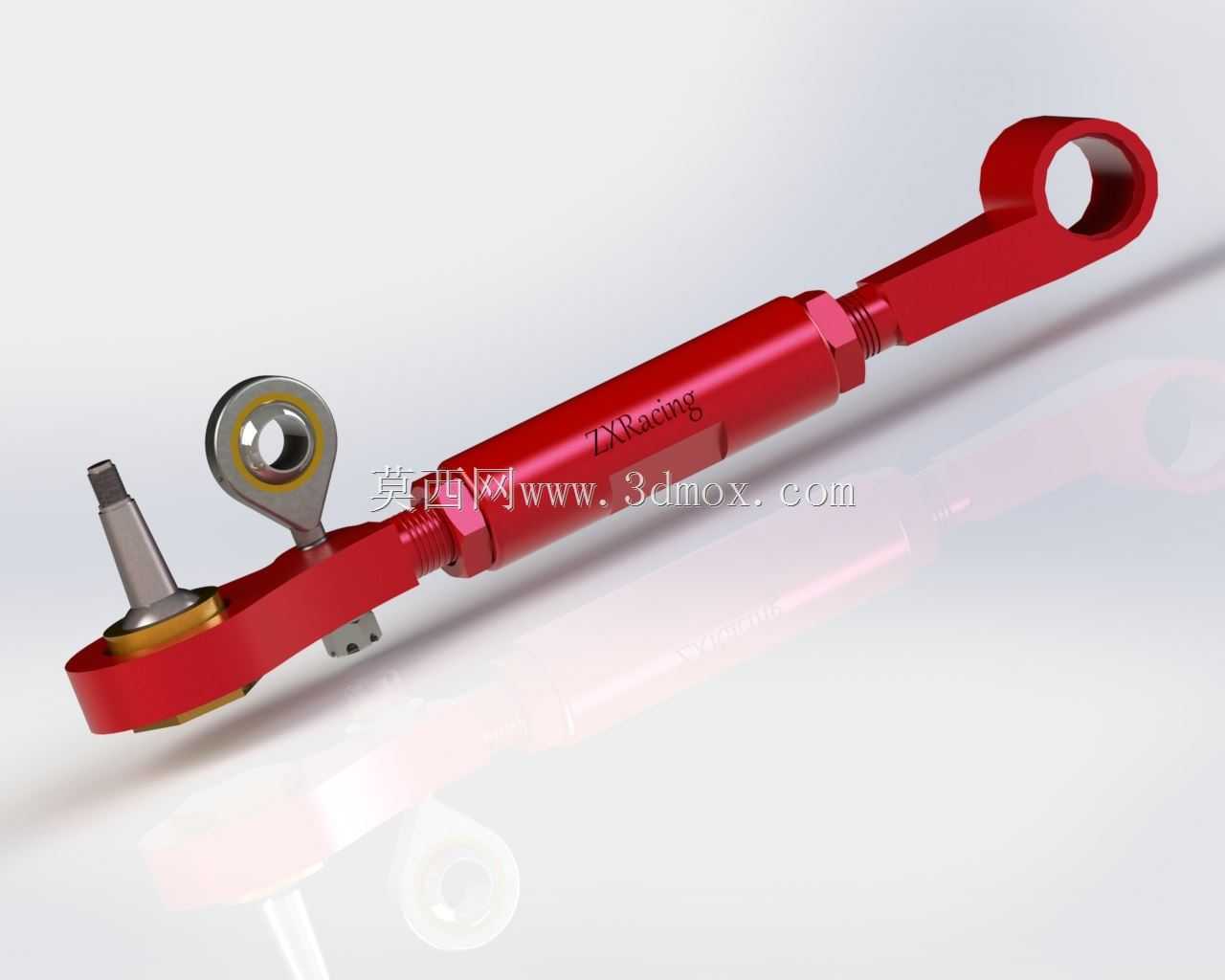

　　在商用车底盘、非道路移动机械以及改装特种车辆的悬架系统中，控制臂作为连接车架与转向节的核心传力构件，承担着传递车轮与车身间各类力与力矩、约束车轮运动轨迹的关键作用，常规固定式控制臂在面对不同载荷工况、改装调校需求以及长期使用后的衬套磨损间隙补偿时，往往存在适配性不足的问题，无法灵活调整轮距、主销倾角等定位参数，给底盘调校与后期维护带来诸多不便。这款可调节下控制臂的设计，正是针对这类实际工程痛点展开，整体采用杆身螺纹调节的结构形式，杆体一端为一体式衬套安装端，采用标准库存衬套的配合尺寸，无需单独定制专用衬套，可直接匹配市场通用的橡胶衬套或聚氨酯衬套，大幅降低备件采购与后期更换成本，衬套安装孔的同轴度、

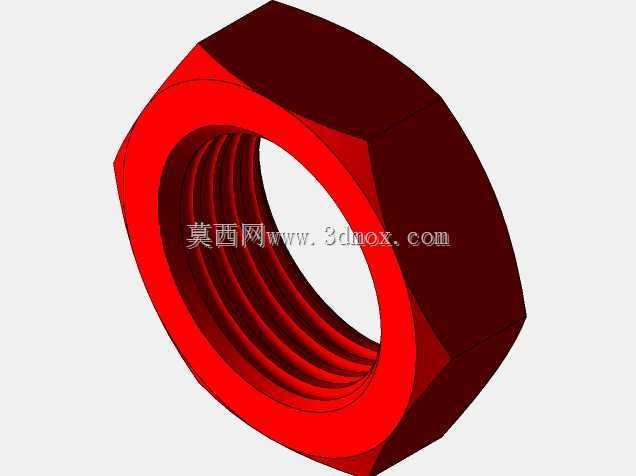

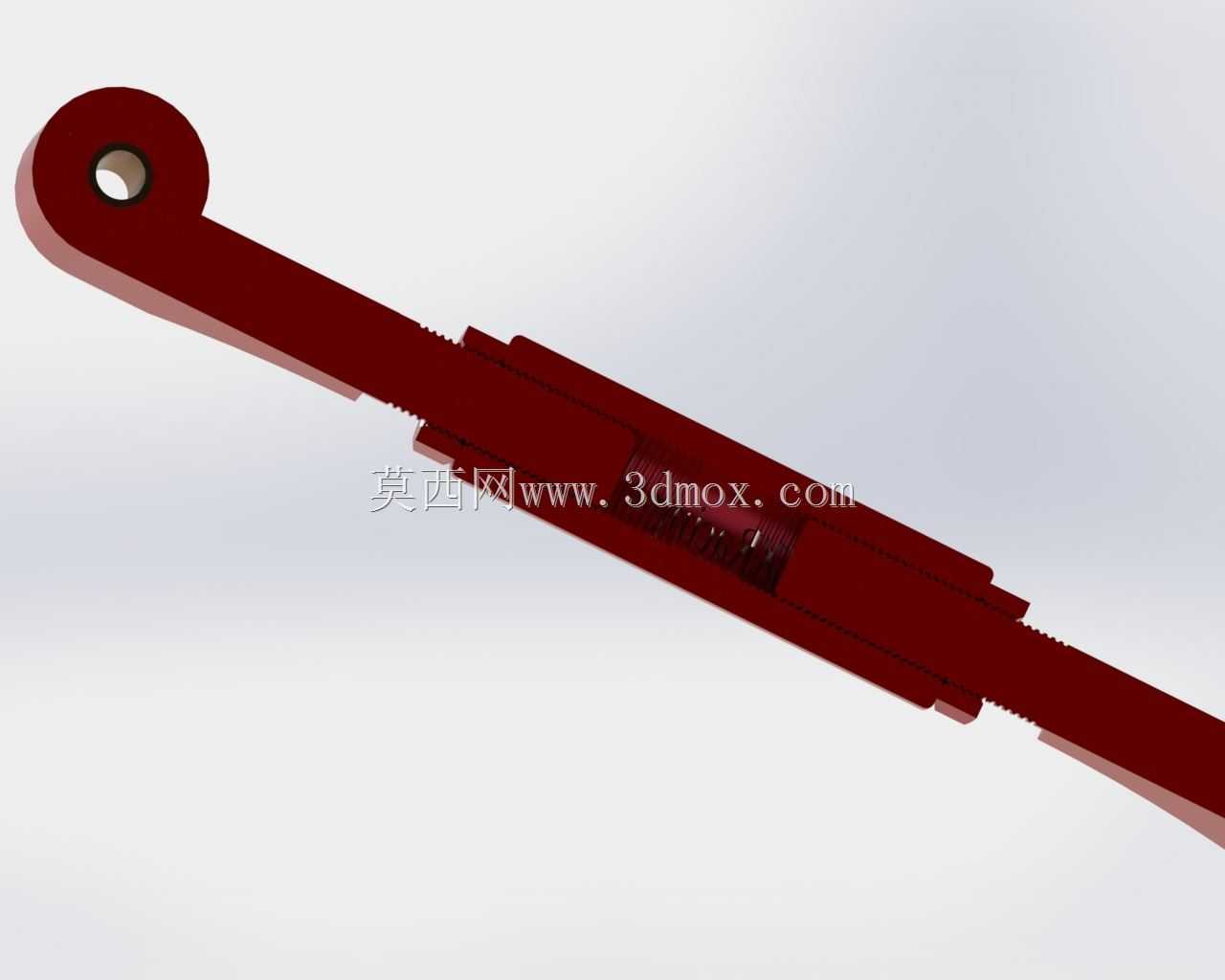

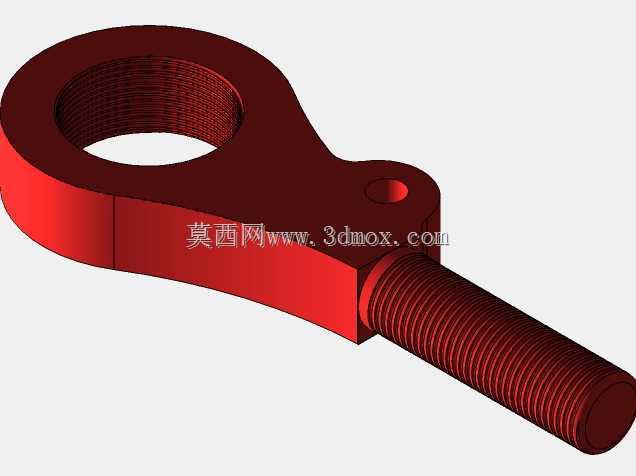

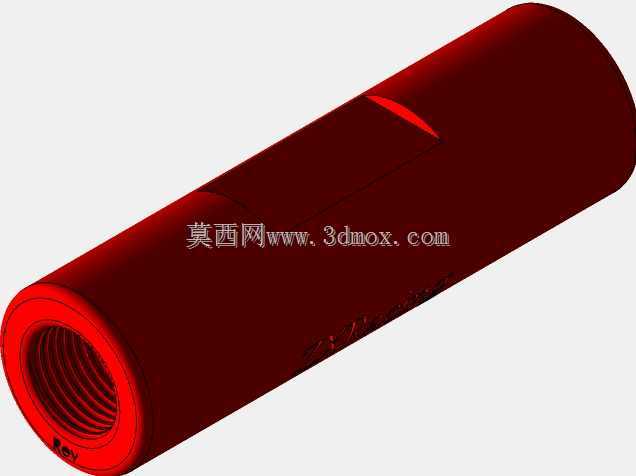

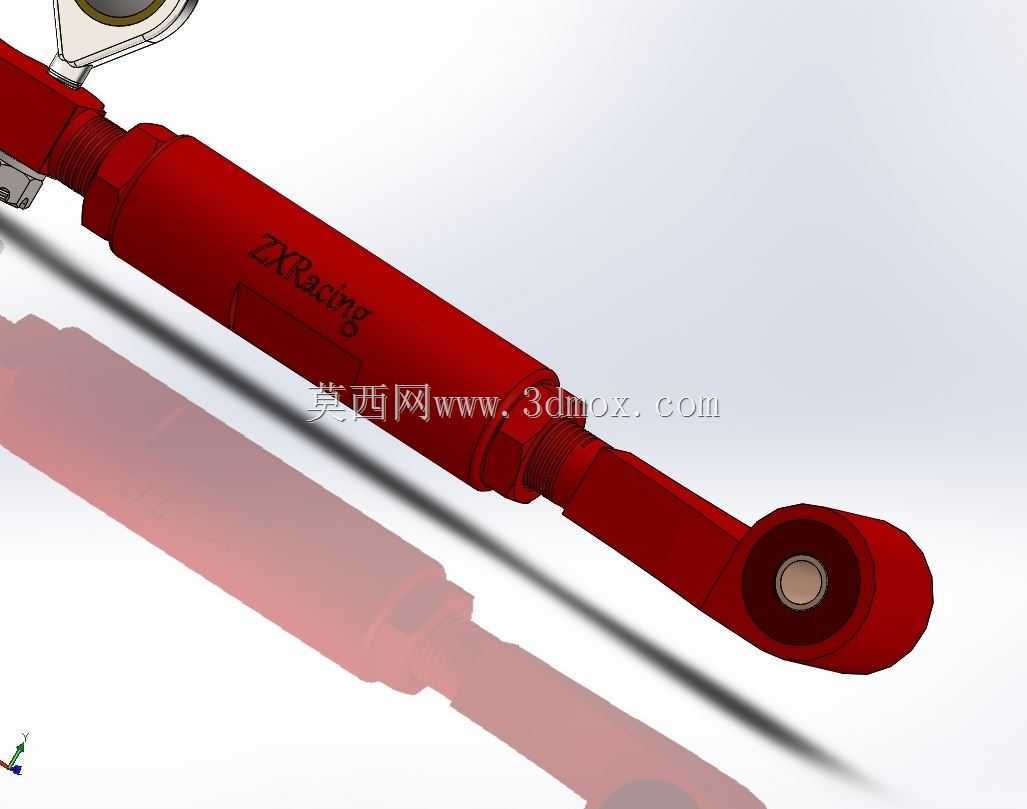

　　端面垂直度均按照底盘件通用公差要求设计，保证安装后铰接转动的顺畅性，避免出现卡滞、偏磨问题。杆身中段采用精密加工的外螺纹结构，与另一端的球头安装座形成螺纹副配合，通过旋转杆身即可实现控制臂整体工作长度的连续调节，调节范围覆盖常规底盘调校所需的倾角、轮距调整区间，调节到位后可通过配套的锁紧螺母完成锁止，防止车辆行驶过程中受振动冲击出现螺纹松动，保证定位参数的长期稳定性。球头端采用标准尺寸的螺纹球头设计，球头的锥度、螺纹规格、安装端面尺寸均符合行业通用标准，可直接与对应车型的转向节锥孔配合安装，球头内部的防尘罩结构预留了足够的摆动角度空间，满足悬架跳动、转向过程中球头的全角度摆动需求，不会出现防尘罩拉扯、干涉的问题。从安装边界来看，

　　衬套端的安装耳宽度、孔位直径与同规格原厂控制臂保持一致，可实现原位替换安装，无需对车架安装支座进行额外加工修改，球头端的伸出长度、安装锥面位置在调节至中位时与原厂件参数匹配，保证初始安装状态下的车轮定位参数处于合理区间，降低调校工作量。结构强度方面，杆身采用合金钢材料设计，螺纹部位经过滚压强化处理，关键受力截面的直径经过载荷校核，可承受车辆加速、制动、转向过程中产生的纵向、横向冲击载荷，球头安装座与杆身的螺纹啮合长度满足强度要求，锁紧螺母的预紧力矩范围经过计算，既保证锁止可靠性，又不会造成螺纹牙型的压溃损伤。在实际应用场景中，这类可调节控制臂既可以用于量产车辆的售后改装调校，满足车主对车辆操控性能提升、轮胎偏磨问题修正的需求，

　　也可以用于特种作业车辆的底盘定制开发，根据不同作业场景下的载荷分布、行驶路况调整悬架几何参数，提升车辆行驶稳定性与轮胎使用寿命，还可用于底盘试验台架的可调式工装搭建，通过灵活调整控制臂长度模拟不同悬架参数下的受力状态，为底盘性能测试提供便利。设计过程中充分考虑了零部件的通用性与可维护性，所有外购配套件均采用行业标准规格，避免使用非标定制件带来的成本上升与供货周期问题，各部件的拆装顺序符合售后维修的操作逻辑，无需专用工具即可完成长度调节与部件更换，杆身表面的防护处理预留了足够的工艺余量，可适应车辆底盘部位泥水、砂石冲击的恶劣使用环境，降低锈蚀风险。
