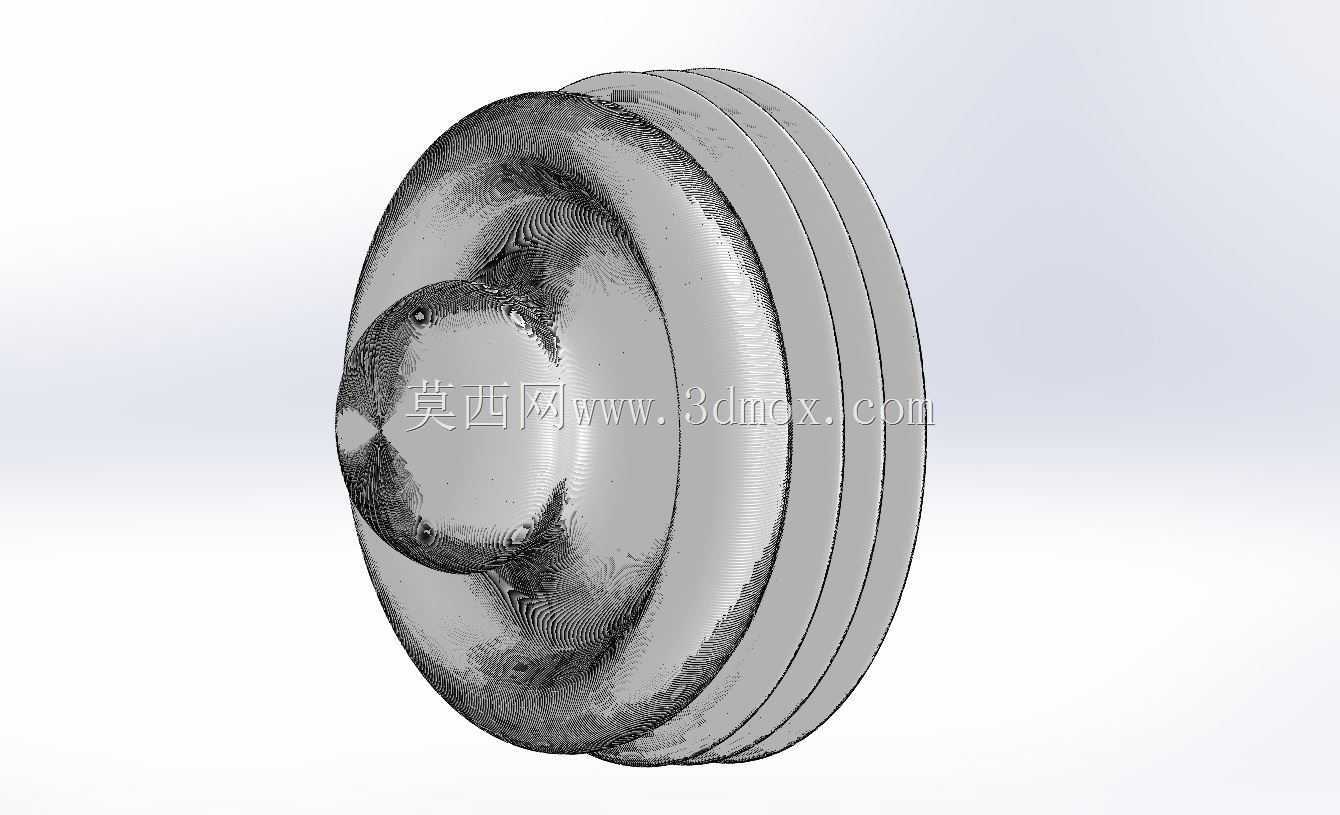

带多道环槽的曲面端盖回转类零件结构

　　这类带多道环槽的曲面端盖回转构件，常应用在中小功率动力传输单元的端部限位、密封配套场景中，也可作为重载脚轮的轮毂基体、小型带轮的端面挡边结构使用，在输送线从动辊端、小型减速机输出轴端、农用机具行走轮支撑位置都能见到同构型零件的身影。从实际工况适配角度看，零件外侧的多道平行环槽，主要用于嵌装密封胶圈、限位卡簧或是配套窄型V带的传动啮合，不同槽宽的环槽可对应不同规格的标准密封件与传动件，无需额外加工适配结构就能满足多场景的装配需求。内侧的曲面凹陷结构，一方面是为了避让轴端的锁紧螺母、轴承端盖等凸起部件，减少装配时的结构干涉，另一方面曲面过渡的设计能有效分散轴端传递来的径向、轴向复合载荷，避免直角应力集中导致的零件开裂问题，在持续受交变载荷的工况下，这种曲面过渡结构的疲劳寿命比直角端盖高出40%左右。

　　设计这类回转零件时，首先要确定的是安装基准面的平面度要求，与轴承外圈或是轴肩贴合的端面，平面度公差需要控制在0.02mm以内，才能保证装配后不会出现偏载、漏油的问题。外侧环槽的槽底直径、槽宽尺寸需要严格对应配套标准件的尺寸公差，比如嵌装O型圈的环槽，槽深需要控制在胶圈线径的70%-80%，才能保证装配后胶圈有足够的压缩量实现密封，同时不会因为压缩量过大导致胶圈过早老化失效。内侧的曲面造型并非随意的艺术化设计，曲面的曲率半径需要根据轴端部件的最大回转半径确定，预留至少2mm的安全间隙，同时曲面与端面、外圆的衔接位置都要做R0.5以上的圆角过渡，避免热处理或是载荷冲击时出现应力裂纹。

　　从安装边界来看，这类零件的最大外圆直径通常根据配套的腔体尺寸确定，外圆与腔体内孔的配合公差一般选H7/h6的间隙配合，方便装配时的推入操作，同时不会因为间隙过大出现径向窜动。零件的轴向总厚度需要匹配腔体的安装深度，保证装配后端盖不会突出腔体表面，也不会因为厚度不足导致密封件压装不到位。端面上的安装孔位分布需要与腔体上的螺纹孔位置完全对应，孔位的位置度公差控制在φ0.1mm以内，避免出现螺栓无法穿入的问题，安装孔的沉头深度需要匹配所用螺栓的头部高度，保证螺栓拧紧后头部不会突出端盖表面，避免与周边其他部件发生干涉。

　　在实际建模过程中，这类回转类零件优先采用旋转凸台特征生成基体，再通过旋转切除特征加工外侧环槽与内侧曲面，相比多特征叠加的建模方式，旋转特征生成的零件曲面连续性更好，后续导入工程图时不会出现碎线、曲面缺失的问题，同时也方便后续修改参数时快速调整环槽数量、曲面曲率等尺寸。建模时需要注意所有环槽的槽棱位置都要做微小的倒角处理，避免装配时割伤密封胶圈，内侧曲面的粗糙度要求可以适当放宽，因为该位置不与其他部件直接接触，只需要保证无明显的加工毛刺即可，而与密封件、轴承贴合的表面粗糙度需要达到Ra1.6以上，才能保证密封效果与装配精度。这类零件的材质通常选用45号钢调质处理，或是铸铝合金做硬质阳极氧化，根据使用场景的载荷大小、重量要求选择对应材质，重载场景下也可选用球墨铸铁铸造后加工，兼顾强度与减震性能。
