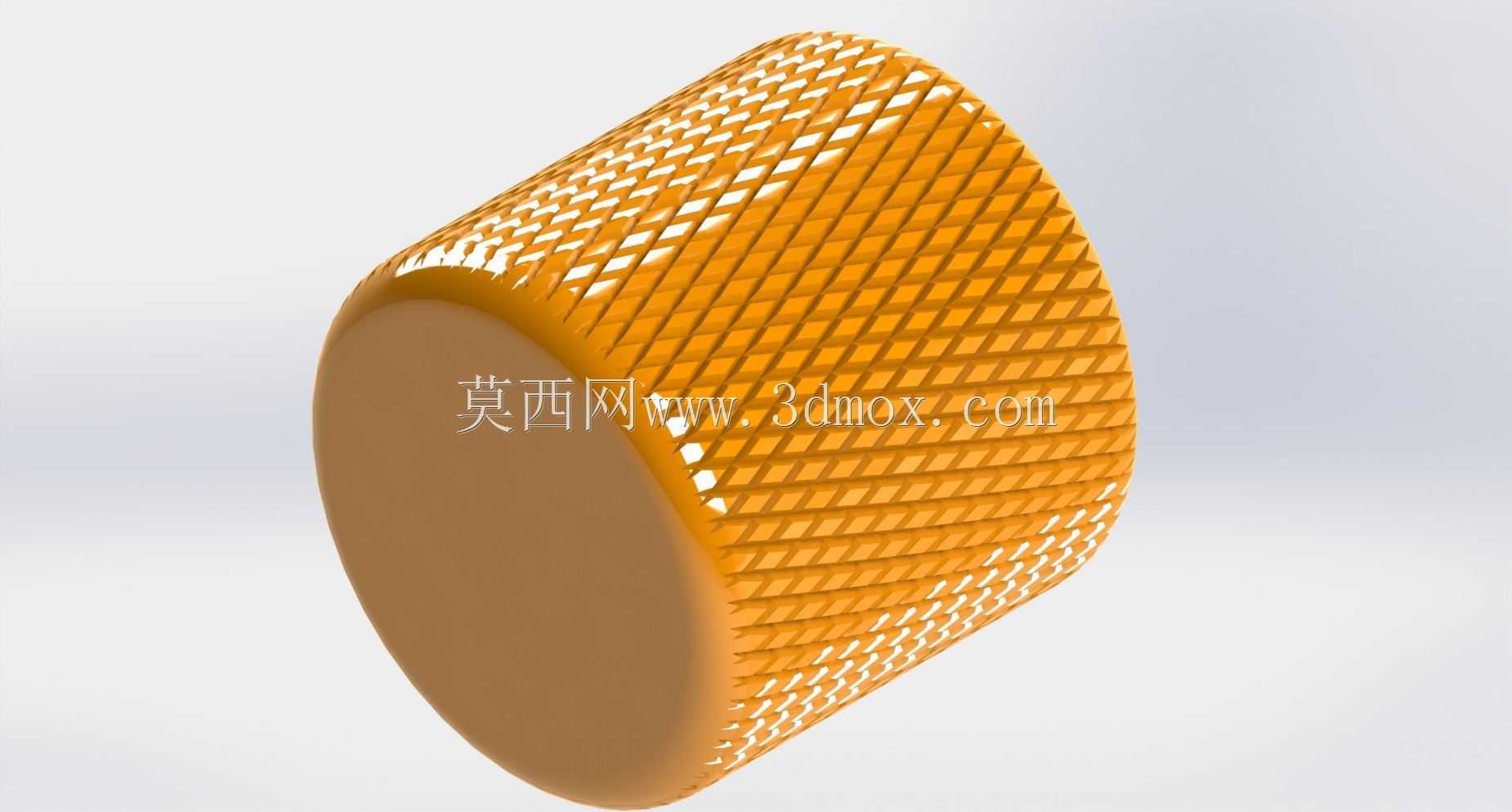

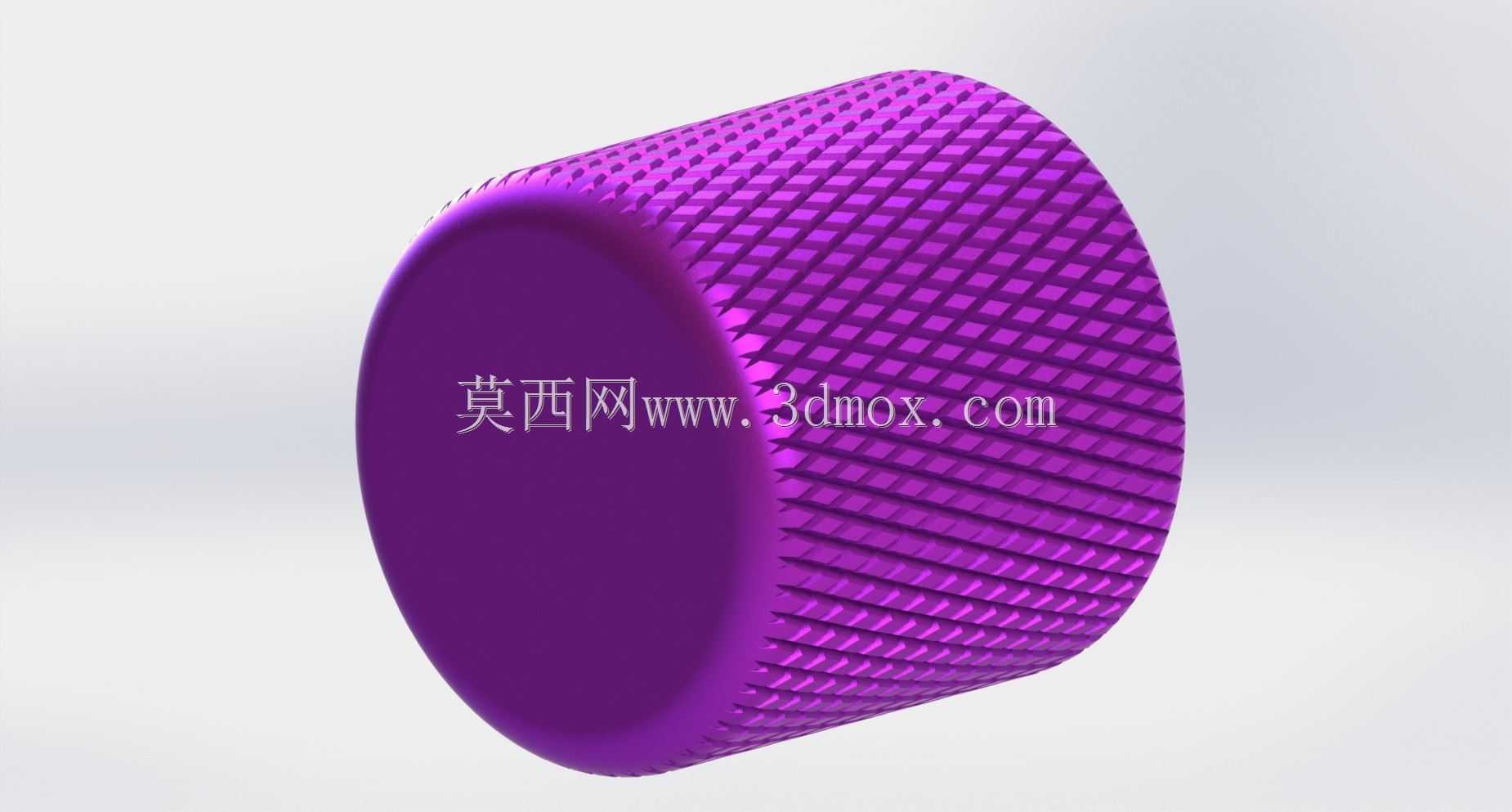

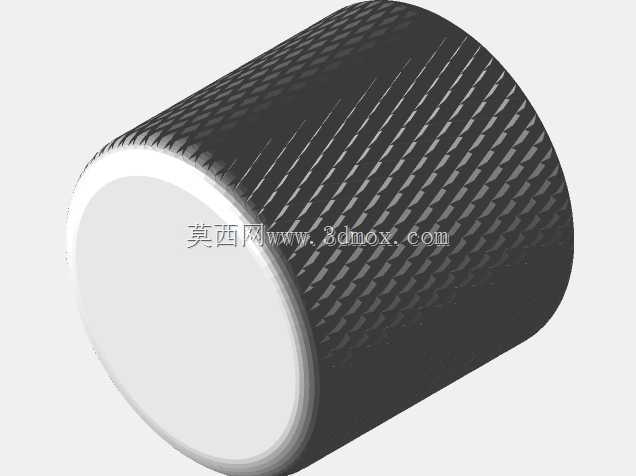

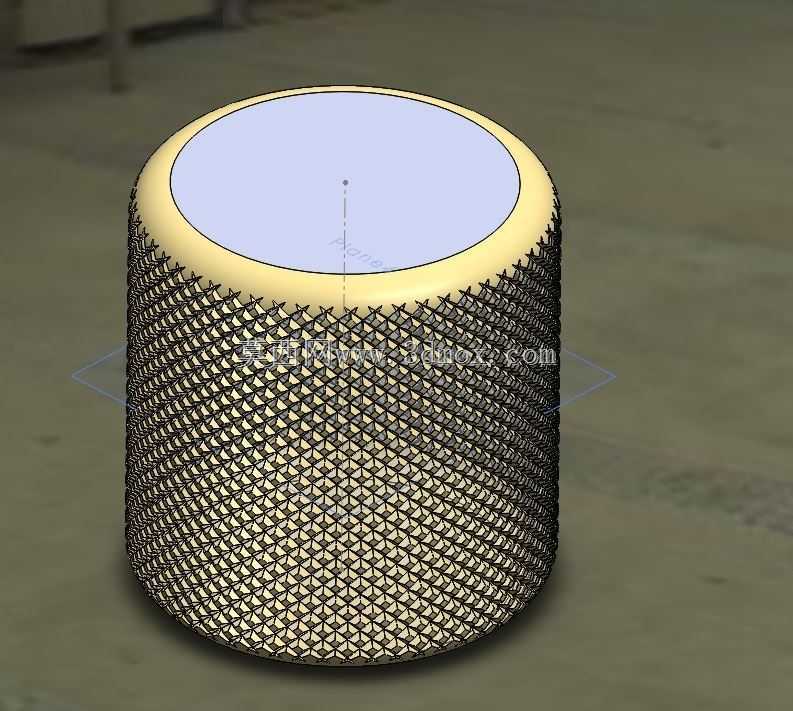

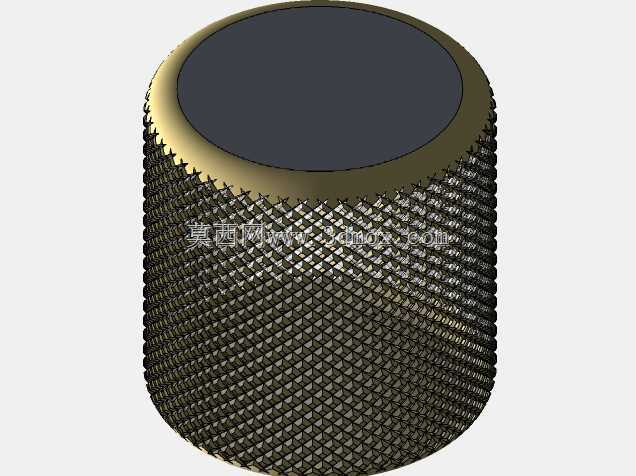

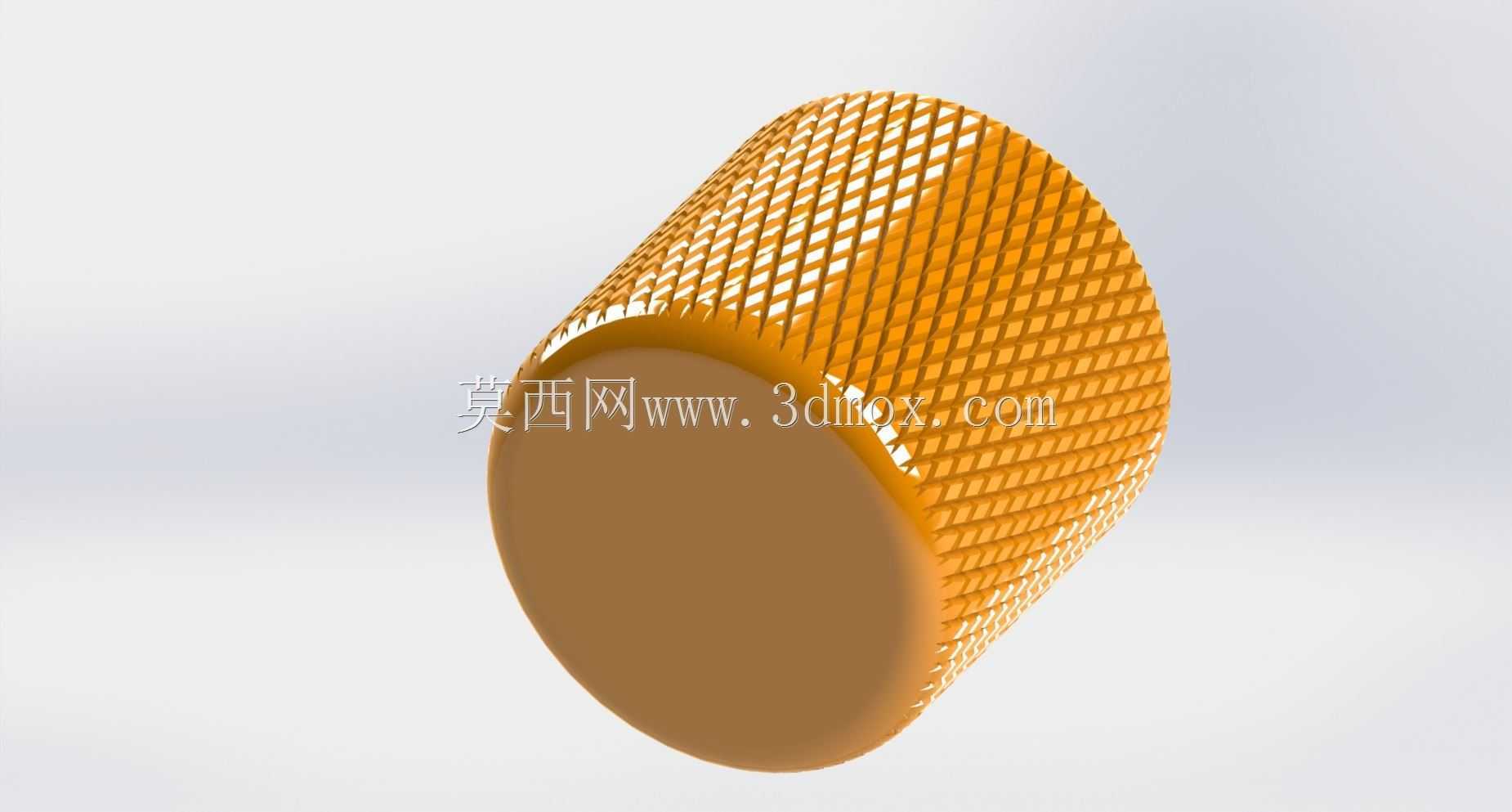

带网纹滚花结构的圆柱调节旋钮

　　这类带滚花结构的圆柱调节旋钮，在民用电子设备、工业操控面板、小型机电产品上的应用十分普遍，最常见的使用场景就是音频设备的音量调节、测试仪器的参数微调、小型家电的功能档位切换，但凡需要手动旋转调节、又对操作防滑性有要求的部位，都能见到这类结构的身影。不同于光滑表面的旋钮，滚花结构的核心作用是增大手指与旋钮接触面的摩擦力，即便操作人员手上带有薄汗、或是佩戴薄款劳保手套操作，也不会出现打滑拧不动的情况，调节时的力矩反馈也更清晰，能精准控制旋转角度，不会因为接触面打滑出现调节过量或者调节不到位的问题。

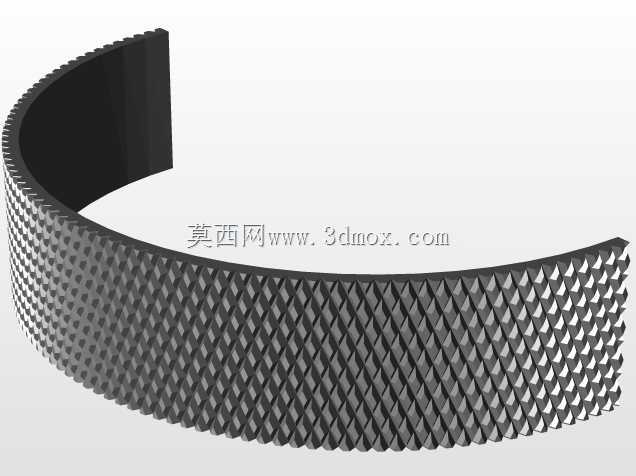

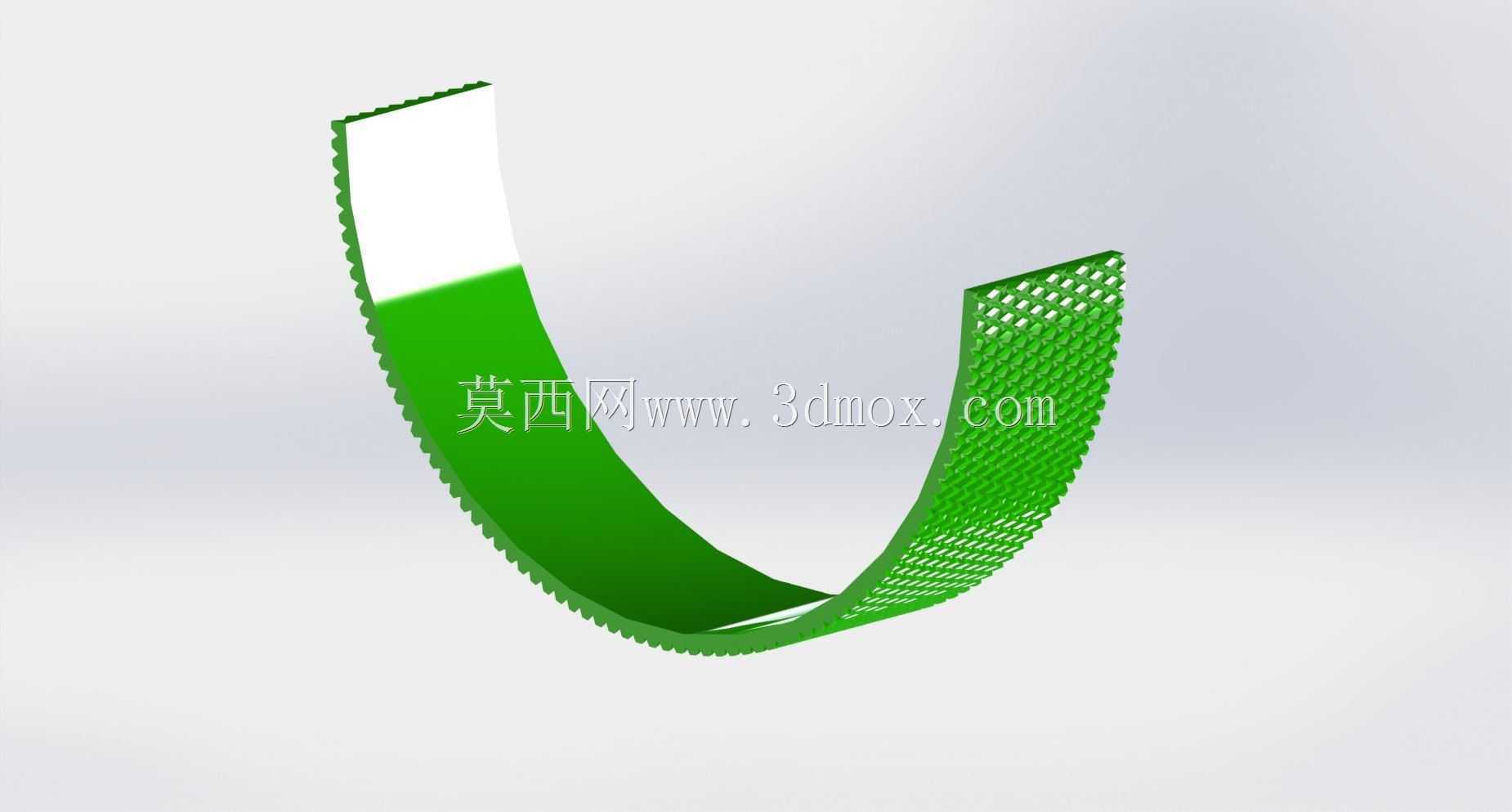

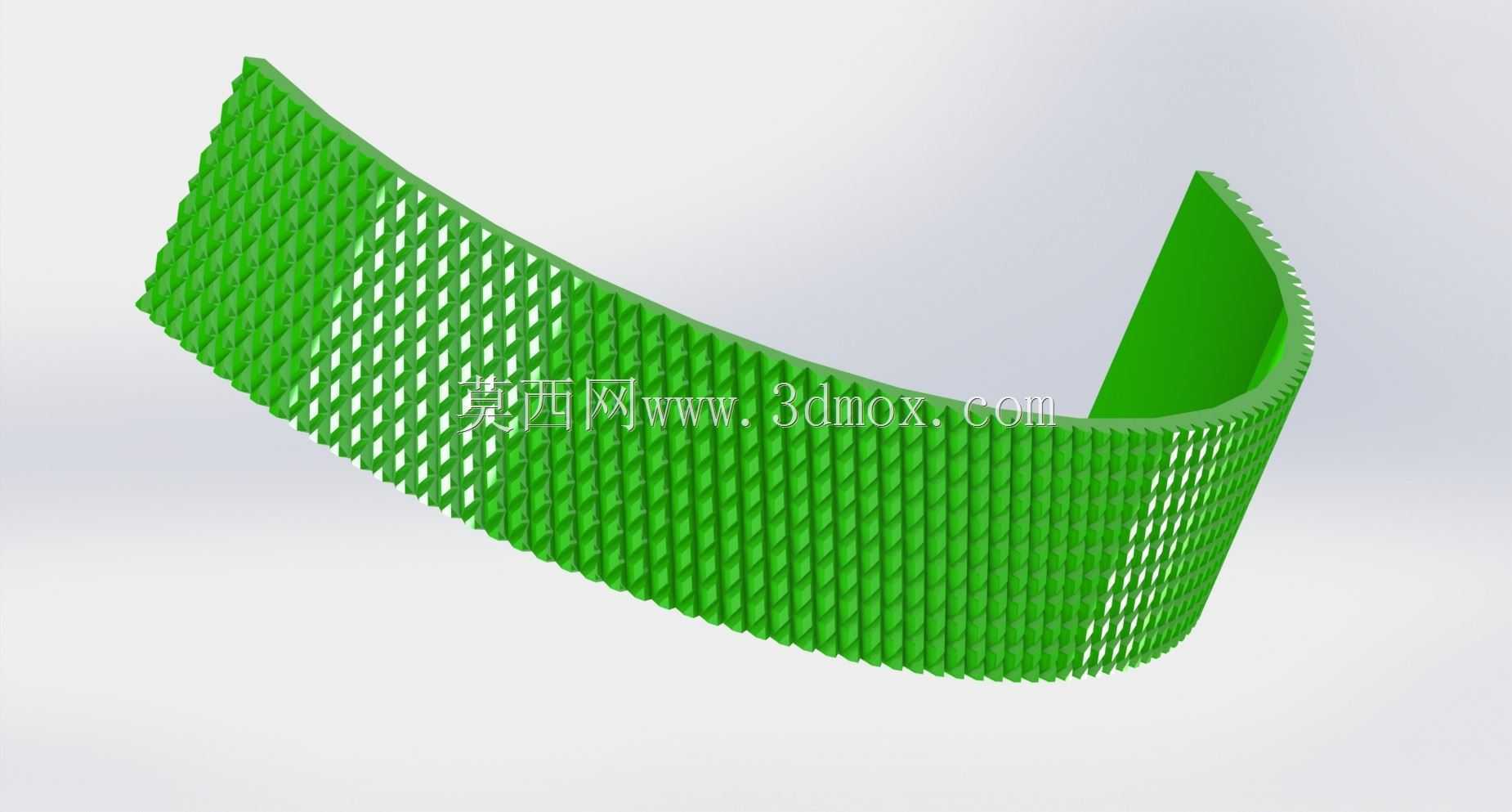

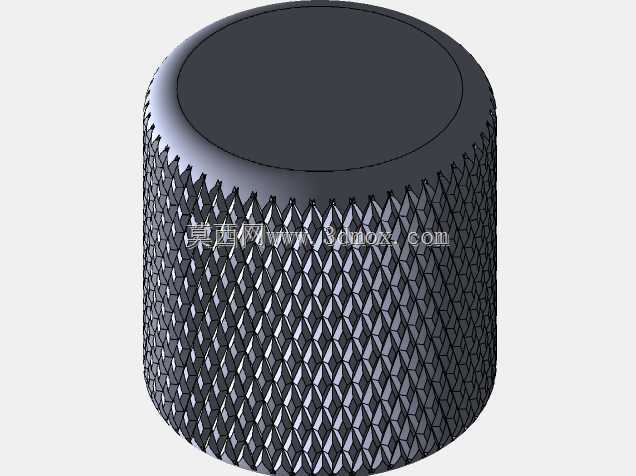

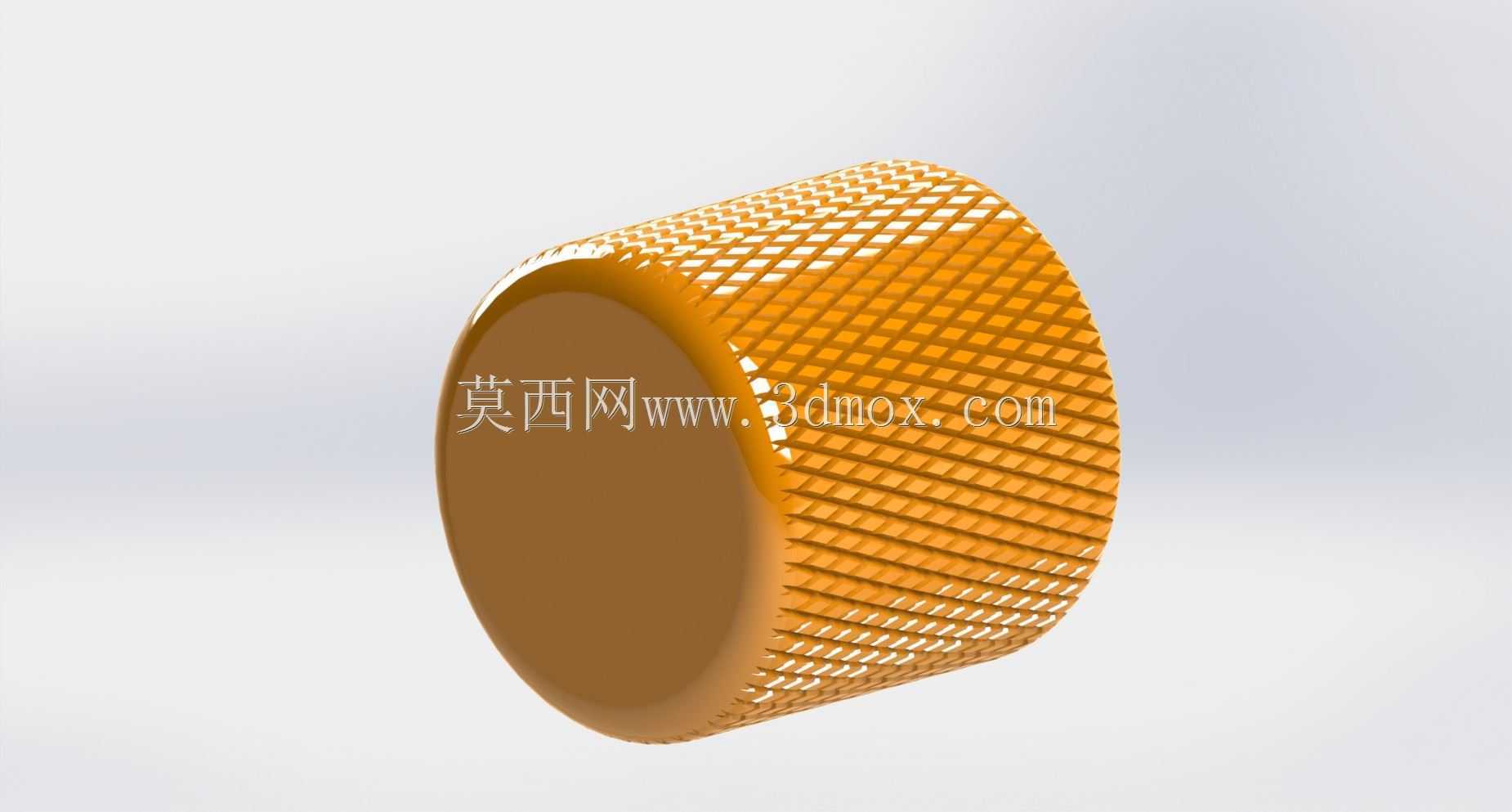

　　从结构设计逻辑来看，这款旋钮采用直圆柱主体搭配顶部平面的造型，没有多余的突出结构，整体外轮廓规整，既方便在面板上预留安装孔位，也能避免突出的棱角剐蹭操作人员，同时规整的圆柱外形在批量生产时，不管是采用机加工还是注塑成型工艺，都能简化模具或者加工走刀的路径，降低生产环节的复杂度。侧面的滚花采用交错网纹结构，相比直纹滚花，网纹的防滑接触点更密集，各个方向旋转施力时都能获得均匀的摩擦力，不会出现某一个角度施力打滑的情况，而且网纹的纹理参数可以根据实际使用需求调整，比如需要更大摩擦力的工业场景，可以加深滚花的深度、加大纹理的间距，若是面向消费电子类的精致外观需求，可以缩小纹理单元的尺寸，在保证防滑性的同时提升外观的细腻质感。

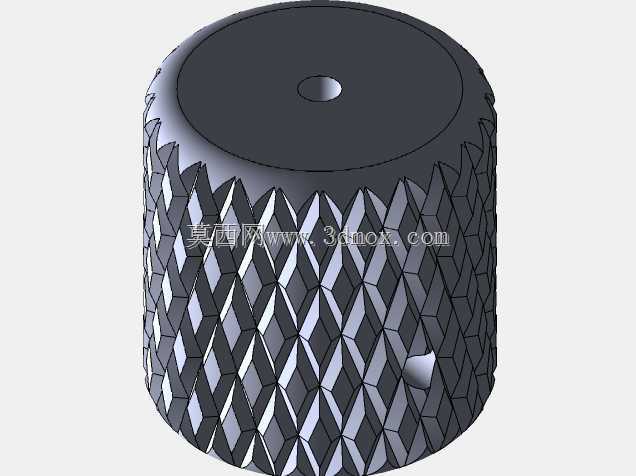

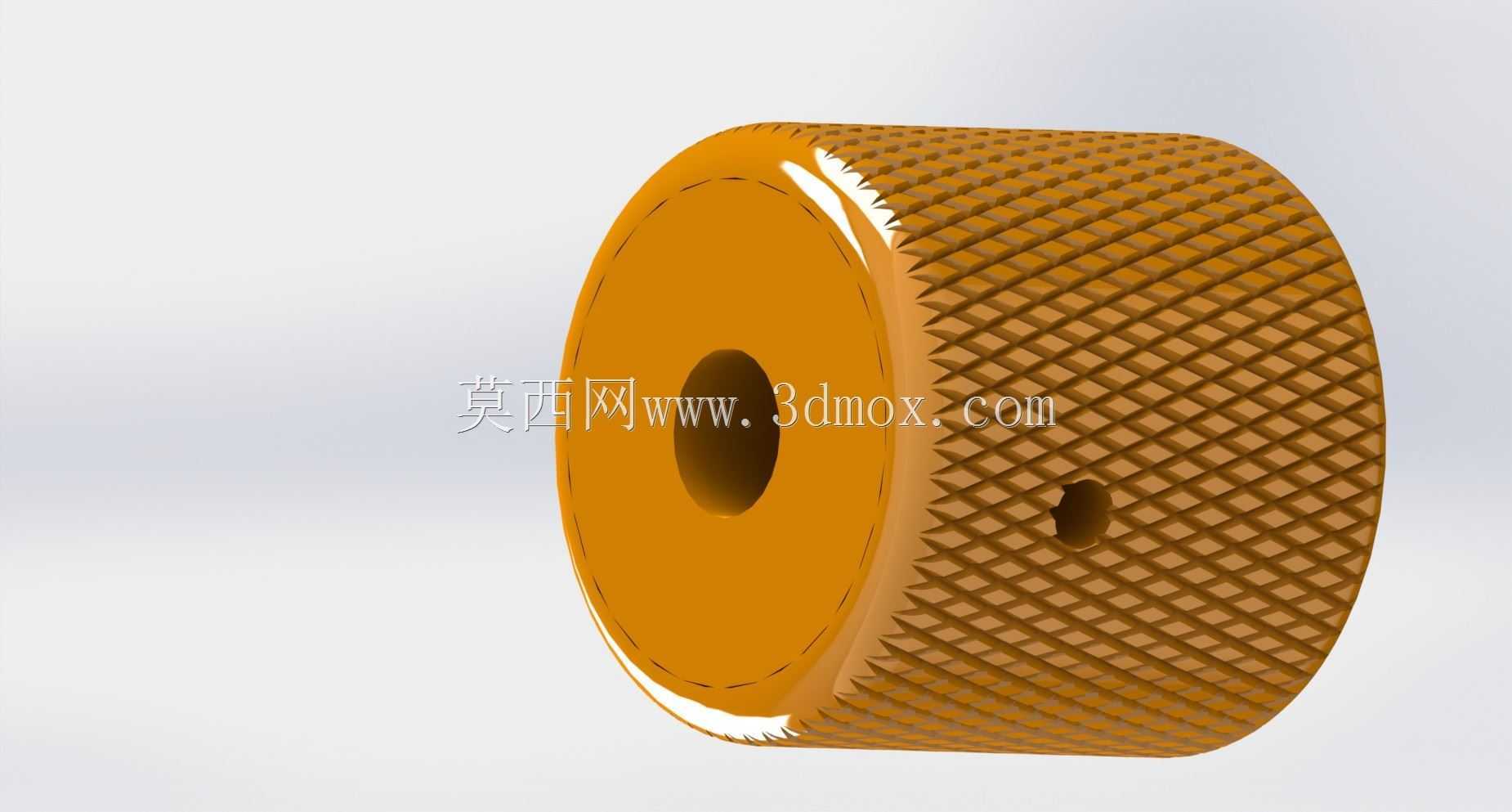

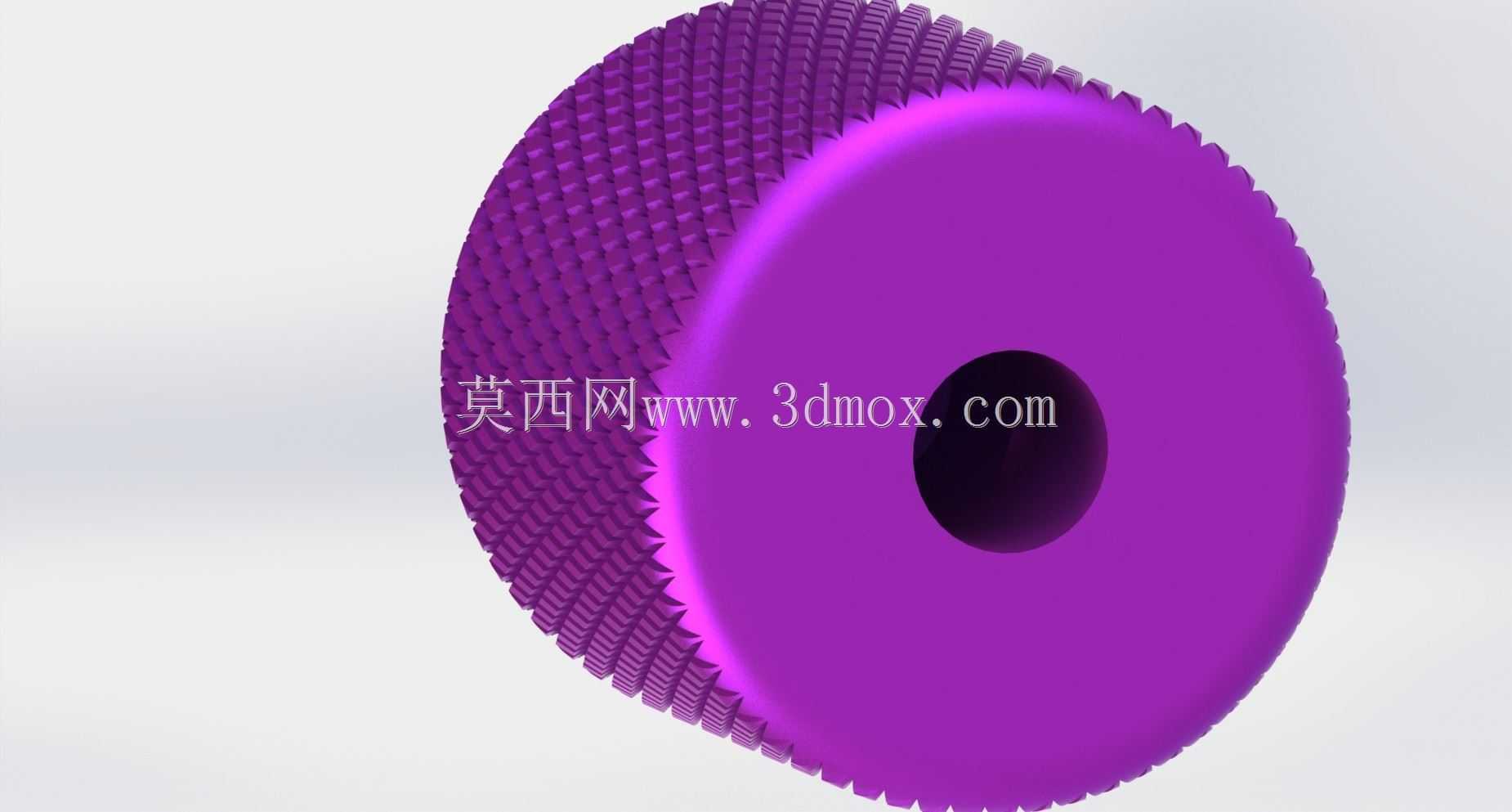

　　在安装边界的考量上，这类圆柱旋钮的内部通常会预留与电位器、编码器转轴匹配的安装孔，孔位会根据常用转轴的直径做适配设计，部分还会增加顶丝固定位或者D型切边结构，避免旋钮与转轴之间出现相对转动，保证旋转操作的力矩能完整传递到调节元件上。旋钮的整体高度会根据安装面板的厚度做匹配，常规场景下露出面板的高度控制在10到20毫米区间，直径根据调节力矩的需求设定，需要大扭矩调节的场景会适当加大直径，符合人手操作的施力习惯，不需要额外借助工具就能完成调节操作。顶部的平整平面既可以用来印刷功能标识、刻度线，也能作为按压操作的接触面，适配带按压功能的转轴元件，拓展旋钮的使用功能。

　　实际选型使用时，需要注意旋钮滚花纹理的参数与使用场景的匹配，比如在多粉尘的工业环境下，过深过密的滚花容易积存粉尘，长期使用后会影响触感，这类场景就需要适当调整纹理的间距，方便日常清洁擦拭；而在民用消费电子场景下，滚花的边缘需要做倒钝处理，避免锋利的纹理边缘划伤使用者的手指。另外旋钮的材质选择也会和滚花结构的呈现效果直接相关，金属材质加工的滚花立体感更强，耐磨性能更好，适合高频次调节的工业场景，塑料材质注塑成型的滚花生产效率更高，成本更低，适合大批量生产的民用产品，不同材质的旋钮在安装时的过盈量、固定方式也需要对应调整，保证长期使用后不会出现松动脱落的问题。
