老式齿条式汽车顶升支撑工具结构

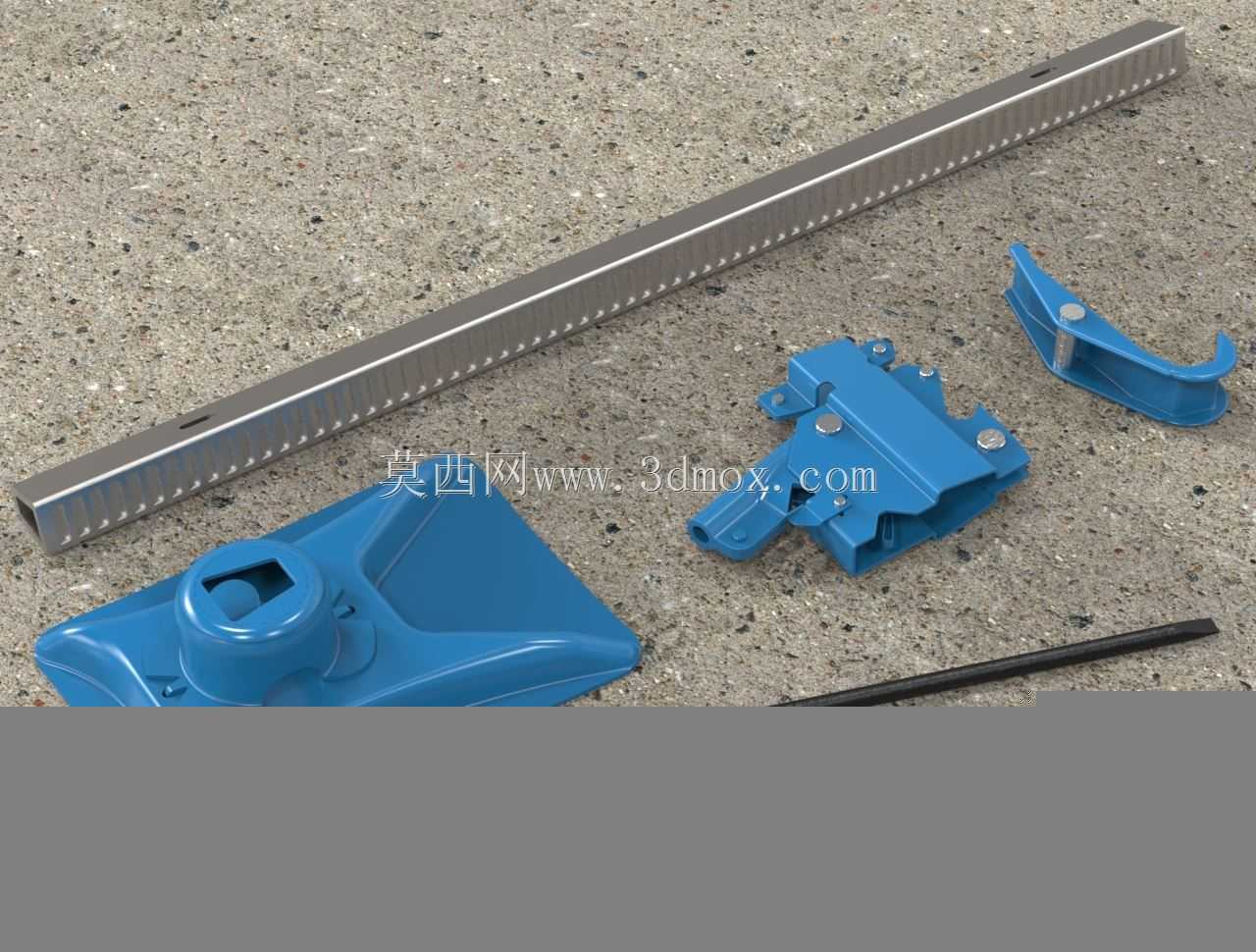

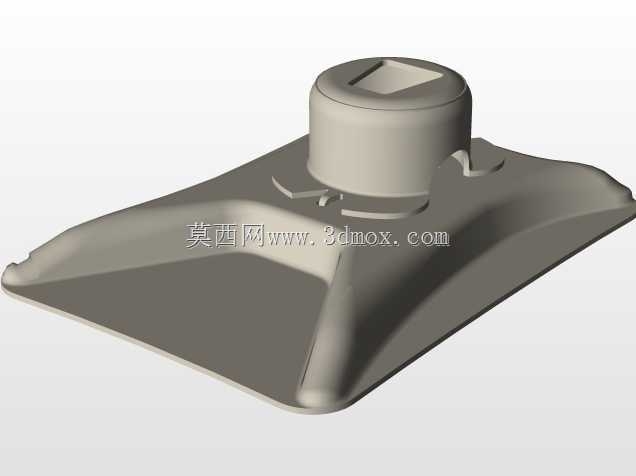

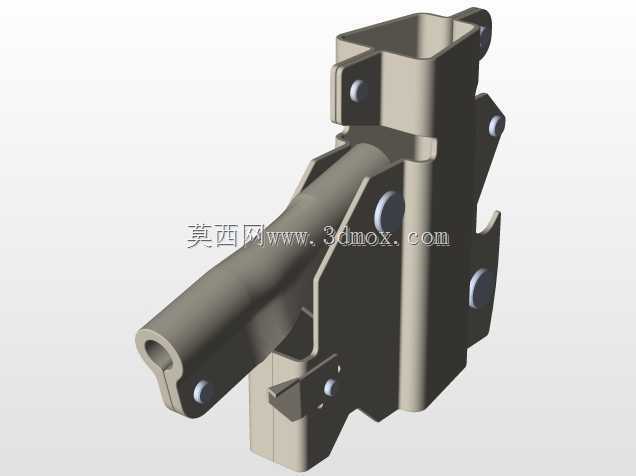

　　在乘用车日常维保、户外应急换胎、底盘部件检修作业场景里，这类纯机械结构的齿条式顶升工具，是不少老款车型随车配套的应急维保器具，和液压类顶升设备不同，它完全依靠机械啮合传递力，不存在液压油泄漏、密封件老化失效的问题，哪怕在低温、高扬尘的野外环境下，只要齿面没有严重磕碰变形，就能可靠完成顶升作业。整套结构拆分来看，核心承载部件是长尺寸的带齿齿条，齿条沿长度方向冲压出等间距的啮合齿，齿形做了钝边处理，避免频繁啮合过程中出现应力集中导致的齿根断裂，齿条的底端做了加宽的平底支撑座，支撑座底面带有浅防滑纹路，接触地面时能分散顶升带来的压应力，避免在松软铺装路面上出现下陷侧翻的风险。和齿条配合的锁止顶升组件是整套结构的核心功能单元，这个蓝色涂装的冲压壳体组件内部集成了棘爪、复位弹簧、拨叉结构，当操作者用配套的撬杆插入驱动方孔往复扳动时，内部棘爪会逐齿推动齿条向上移动，每一次扳动的行程对应一个齿距的顶升量，顶升过程中另一侧的止回棘爪会自动卡入齿条齿槽，哪怕操作者松开撬杆，齿条也不会向下滑落，从结构根源上避免了顶升过程中突然下坠的安全隐患。配套的钩形锁止件是这类老式结构特有的安全部件，当车辆被顶升到目标作业高度后，可以把这个钩形件卡在齿条对应位置的齿槽里，钩体的另一端抵靠在顶升壳体的上端面，形成第二道机械锁止，哪怕内部棘爪因为长期磨损出现啮合失效，这个独立的锁止钩也能牢牢卡住齿条，给车底作业的人员提供双重安全保障。从安装边界尺寸来看，

　　齿条的总长度匹配普通家用轿车的底盘离地间隙，最低初始高度可以适配大部分轿车底盘边梁的顶升支点位置，最大顶升行程足够把轮胎抬离地面10到15厘米，满足换胎、刹车片更换这类常规维保作业的空间需求，整个顶升组件的壳体采用薄钢板冲压铆接成型，没有复杂的铸造部件，整体重量控制在合理区间，随车携带不会占用过多后备箱空间，日常维护只需要定期在齿条齿面、棘爪铰接点涂抹少量润滑脂，就能保证长期使用的操作顺畅度。设计这类结构的时候，首先要考虑的是手动操作的力臂匹配，驱动方孔的位置到棘爪啮合点的力臂比例经过反复校核，保证普通成年男性只用单手扳动撬杆，就能顺利顶起1.5吨级别的乘用车，不会出现操作力过大无法顶升的问题；其次是齿面的接触强度，

　　齿条采用中碳钢冲压后做表面淬火处理，表面硬度达到HRC40以上，能承受反复顶升带来的接触挤压应力，不会因为长期使用出现齿面压溃变形；再者是所有铰接部件的间隙控制，棘爪和铰接轴之间的间隙控制在0.1到0.2毫米之间，间隙过大会导致顶升过程中出现明显的旷量，容易引发顶升晃动，间隙过小则会在灰尘进入后出现卡滞，影响低温环境下的操作灵活性。和现在常见的剪式千斤顶相比，这种齿条式结构的顶升过程更线性，操作时的行程反馈更直接，不会出现剪式结构接近最大顶升高度时操作力陡增的问题，而且齿条本身的直线度更好，顶升过程中承载面的偏移量更小，对准车辆底盘的顶升支点后，整个顶升过程中支点不会出现横向滑移，能有效避免顶升错位导致的车辆漆面损伤或者结构变形。

　　在实际汽修作业场景里，这类老式结构除了用于车辆换胎应急，还可以配合安全支架，完成车辆底盘的简单检查、临时支撑作业，因为没有液压元件，长期放置在随车工具包里也不会出现漏液污染其他物品的问题，哪怕存放三到五年，只要齿面没有锈蚀，拿出来就能正常使用，对存放环境的要求远低于液压类顶升工具。结构设计上还充分考虑了误操作防护，止回棘爪的弹簧采用预压安装，哪怕工具受到剧烈震动，棘爪也不会从齿槽里意外脱出，释放齿条下落的时候，只需要扳动壳体上的释放拨杆，把止回棘爪抬离齿面，就能控制齿条缓慢下降，下降速度可以通过拨杆的扳动角度灵活控制，不会出现突然快速下落的问题。整个工具的所有外露部件都做了圆角处理，没有尖锐的冲压毛边，日常取用操作的时候不会划伤手部，表面的喷塑层除了防锈之外，也能增加握持接触时的摩擦力，手上沾有油污的时候也能牢靠抓持部件，不会出现打滑脱手的情况。
