车载电动剪式顶升支撑结构设计

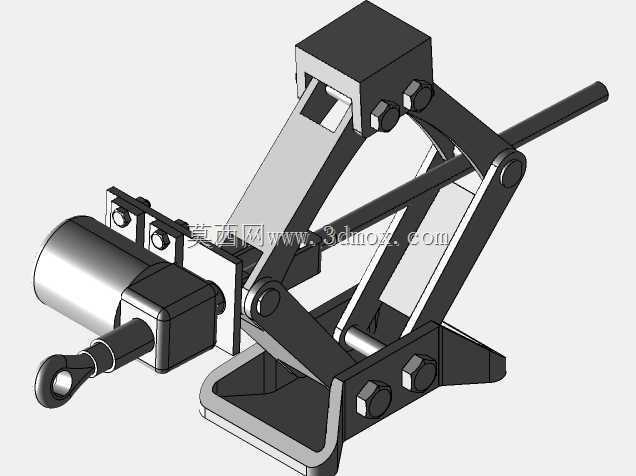

　　该剪式顶升结构主要面向乘用车车载应急换胎、底盘简易检修场景设计，区别于传统手动剪式千斤顶需要人力反复旋拧摇杆的操作逻辑，集成了电动驱动单元，可通过车载点烟器或外接低压电源直接驱动，大幅降低使用者的操作强度，尤其适合女性驾驶员、无换胎操作经验的用户在路边应急场景使用，也可适配小型汽修门店的轻型车辆快速顶升作业，无需外接高压气源或大型举升设备，单人即可完成操作。从结构设计逻辑来看，整体采用对称剪臂铰接布局，上下支撑面分别做了防滑齿形与加宽底座处理，上支撑面的卡槽结构可精准卡入车辆底盘指定的顶升支撑位，避免顶升过程中出现滑脱偏移，下底座的加宽折边结构可在沥青、水泥甚至非硬化的松软路面分散承重压力，减少底座下陷的风险。

　　驱动端采用梯形丝杆传动结构，配合减速电机输出的低转速大扭矩，可在举升过程中实现任意位置的机械自锁，即便驱动端突然断电，剪臂结构也不会出现突然回落的问题，从机械结构层面保障作业安全，避免液压类顶升设备容易出现的泄压回落隐患。设计过程中对剪臂的受力点做了针对性强化，铰接孔位置均镶嵌了耐磨衬套，减少反复举升过程中的铰接磨损，延长整体结构的使用寿命，剪臂板材采用冲压成型工艺，在保证结构强度的同时控制整体自重，方便用户随车收纳不会占用过多后备箱空间。从安装边界来看，整体收纳状态下的高度可适配绝大多数家用轿车底盘的最低离地间隙，无需额外垫高即可直接伸入底盘下方，最大举升行程可满足家用轿车、小型SUV更换轮胎时的轮胎离地高度需求，

　　驱动单元与剪臂主体采用集成式布局，没有外露的传动杆件，避免操作过程中衣物、手套卷入传动结构的风险。驱动端的输出轴与丝杆之间采用快拆式连接结构，若电动模块出现故障，也可外接配套的手动摇杆完成应急顶升，不会出现电动模块失效后设备完全无法使用的问题。结构的受力仿真阶段针对额定承重做了1.5倍的过载校核，剪臂的铰接点、丝杆螺母座位置均做了应力分散处理，避免长期承重出现应力集中导致的结构变形，所有外露金属件均做了电泳防锈处理，可适应车载存放时的高低温、潮湿环境，不会因为长期放置在后备箱出现锈蚀卡滞的问题。操作端的控制模块集成在驱动单元尾部，仅设置上升、下降两个操作按键，逻辑简单无需额外学习成本，

　　电源线长度可满足从车辆点烟器接口到四个车轮顶升位置的布线需求，无需额外接长线缆。相较于传统的手动剪式千斤顶，该结构的顶升速度更平稳，不会出现人力操作时的速度忽快忽慢、顶升过程中车辆晃动的问题，丝杆传动的线性运动特性可让顶升过程全程匀速，对车辆底盘的冲击更小，也能避免顶升时因为受力突变导致的车辆移位风险。在结构细节上，剪臂的铰接销轴采用带防脱卡簧的设计，长期使用不会出现销轴脱出的问题，丝杆表面做了淬硬处理，配合铜质螺母传动，耐磨性能远优于普通铁质丝杆螺母结构，可满足数百次的反复举升使用需求，整体结构没有易损的密封件、液压管路，后期维护仅需定期在铰接点、丝杆位置涂抹润滑脂即可，维护成本极低。
