韦伯斯特燃油输送泵结构设计

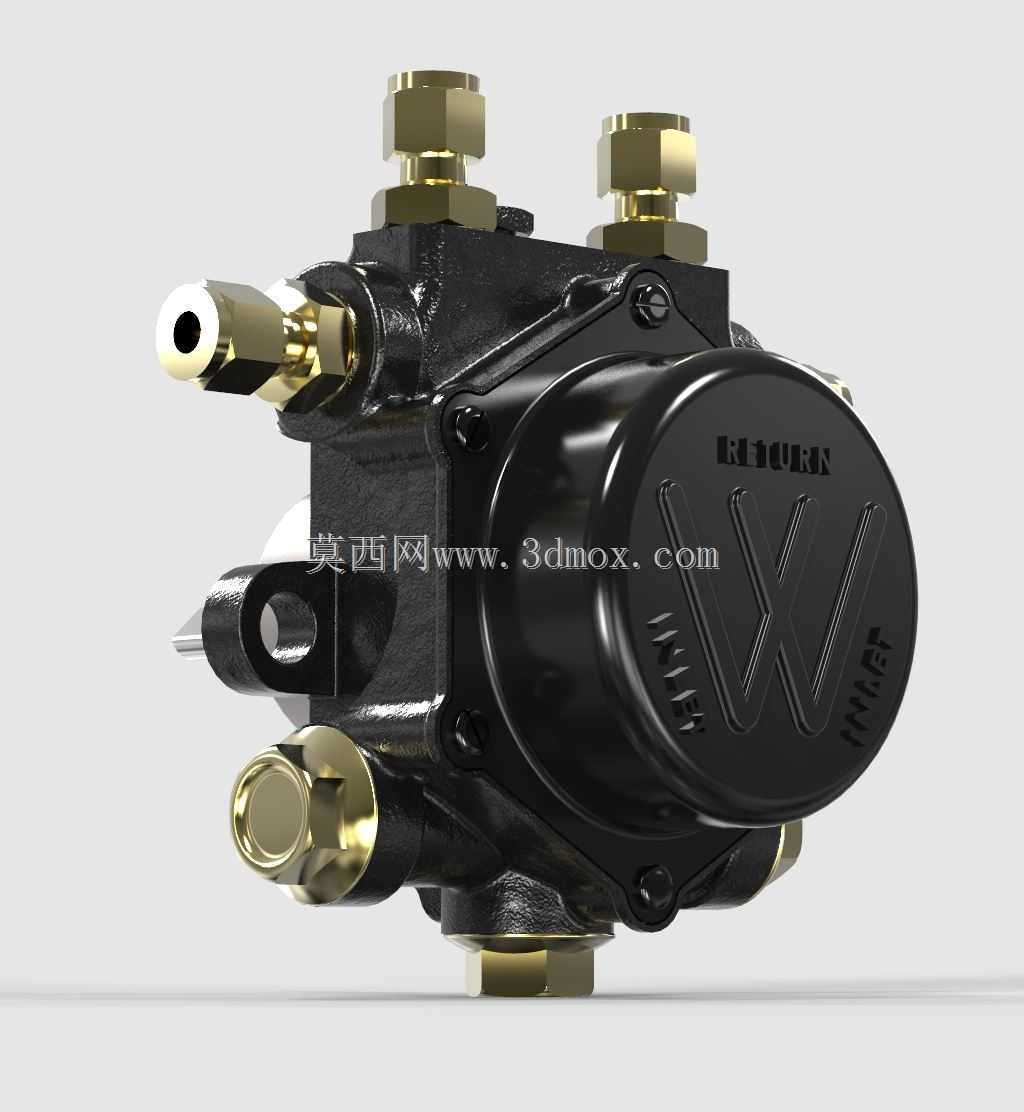

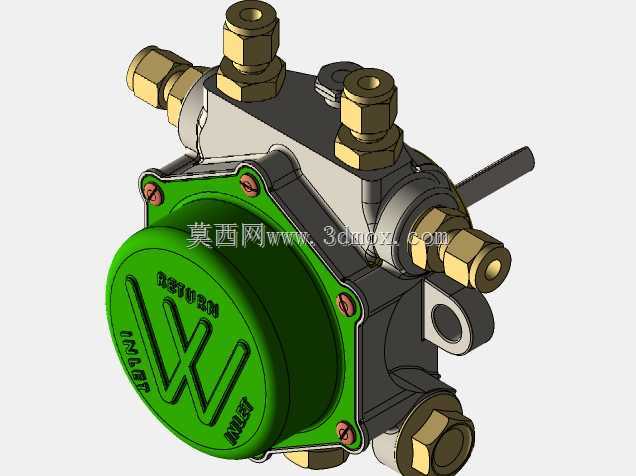

　　这款燃油泵主要适配中小型燃油燃烧器、工业燃油锅炉以及小型柴油动力机组的供油回路，在实际工况中承担从燃油储箱抽吸燃油、建立稳定工作压力并向燃烧喷油嘴精准输送定量燃油的作用，是燃油燃烧系统里决定供油稳定性、燃烧充分度的核心功能部件。从结构设计逻辑来看，整体采用集成式阀组布局，将进油接口、出油接口、回油接口、压力调节阀、内置过滤腔全部整合在同一个铸铁泵体上，没有多余的外接管路，既减少了管路接头的泄漏风险，也压缩了整体安装占用空间，适配燃烧器紧凑的安装舱位布局。泵体上的各个油口采用标准外螺纹金属接头设计，接头端部预留密封面，安装时搭配铜质密封垫圈即可实现可靠密封，不需要额外缠绕密封填料，现场装配效率更高，

　　也能避免密封碎屑进入油路造成喷油嘴堵塞。端盖采用冲压钢板成型，表面做发黑防锈处理，端盖与泵体的结合面采用耐油橡胶密封圈做静密封，通过周向均匀布置的内六角螺栓实现压紧固定，螺栓的拧紧力矩控制在合理区间，既保证密封面的压紧力均匀，也不会因为力矩过大造成端盖变形或者密封圈过度压缩失效。内置的转子组件采用偏心摆线结构，相比传统齿轮泵结构，运转时的流量脉动更小，供油压力更平稳，运转噪音更低，对于需要稳定油压的燃烧系统来说，能有效避免喷油嘴因为压力波动出现的雾化不良、燃烧断火问题。泵体上预留的安装固定位采用标准孔距设计，可直接适配市面上多数同规格燃烧器的安装支架，不需要额外做转接板加工，

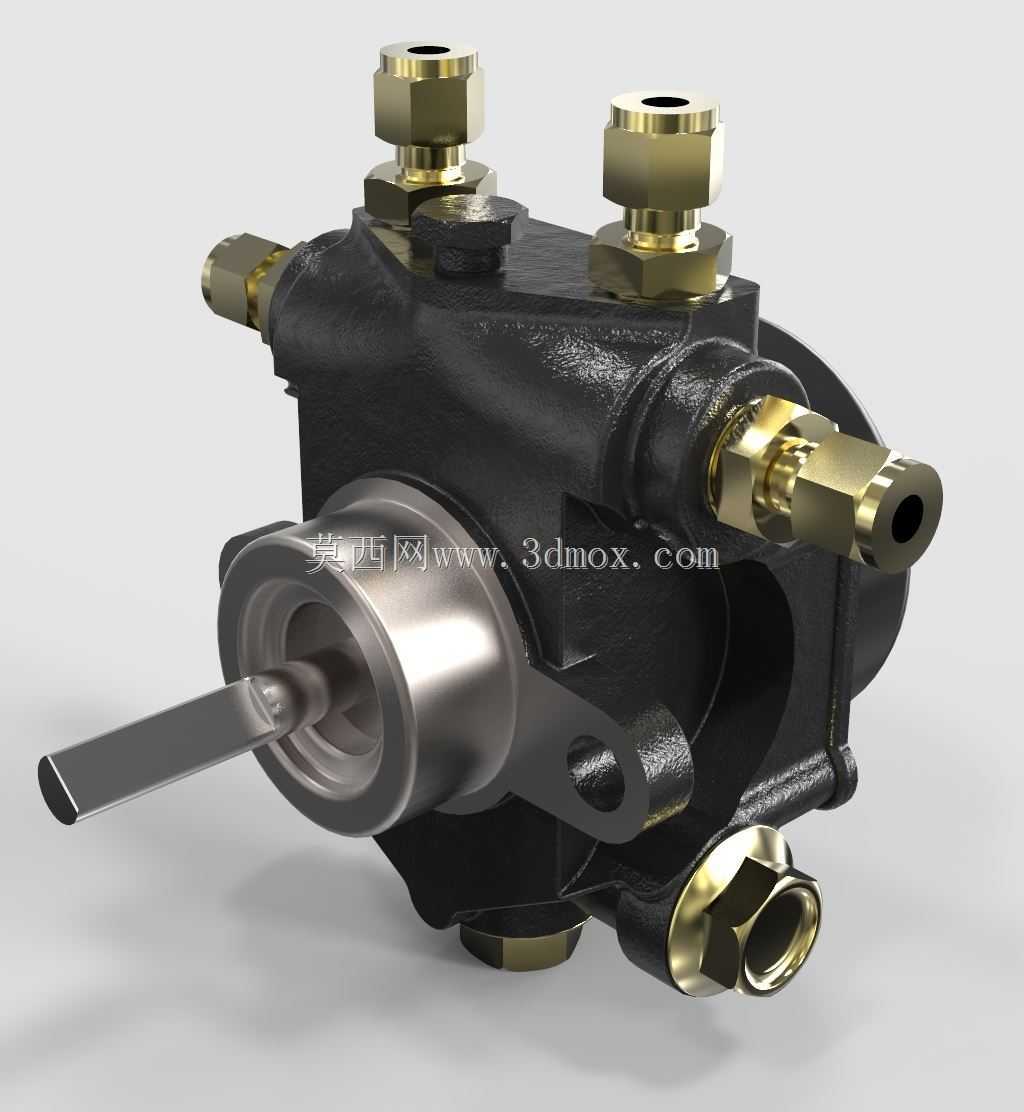

　　安装时只要保证泵轴与驱动电机的输出轴同轴度控制在允许公差范围内，就能避免运转时出现偏磨、轴封泄漏的问题。从安装边界尺寸来看，各个油口的朝向经过优化，进油口朝向侧下方方便连接储油管路，出油口朝向侧上方对接燃烧器喷油嘴管路，回油口朝向顶部对接回油管路，管路排布时不会出现互相干涉的情况，也方便后期维护时拆卸接头。泵的内置压力调节机构可以根据实际工况需求调整输出油压，调整时通过端部的调节螺钉改变弹簧预紧力即可实现压力设定，调整完成后用锁紧螺母固定，避免设备运转时因为振动造成压力漂移。泵体内部的流道经过圆滑过渡处理，没有直角突变结构，能减少燃油流动时的阻力损失，降低泵的运转负载，同时也能减少流道内的燃油残留，

　　避免长期停机后残留燃油变质结胶堵塞流道。轴封部位采用耐油橡胶双唇口油封，主唇口阻挡泵腔内的燃油泄漏，副唇口阻挡外界的灰尘杂质进入泵腔，能适应长期连续运转的工况需求，不需要频繁更换密封件。在实际选型应用中，这款泵的流量特性匹配10到50万大卡功率段的燃油燃烧器，抽吸高度可满足常规安装场景下储油箱与泵体的高度差要求，不需要额外加装前置引油泵。泵体的铸铁材质具备足够的刚性，在额定工作压力下不会出现腔体变形，能长期保持内部运动副的配合间隙稳定，保证容积效率不会因为长期运转出现明显衰减。各个外接接头的六角尺寸采用标准规格，现场维护时使用普通开口扳手即可完成拆装，不需要特殊专用工具，降低了现场运维的工具要求。端盖上的标识清晰标注了油口功能与泵轴旋转方向，安装时可以直接参照标识核对管路连接与电机转向，避免接反管路或者电机反转造成无法供油的问题。
