离心泵整机拆解结构三维数模

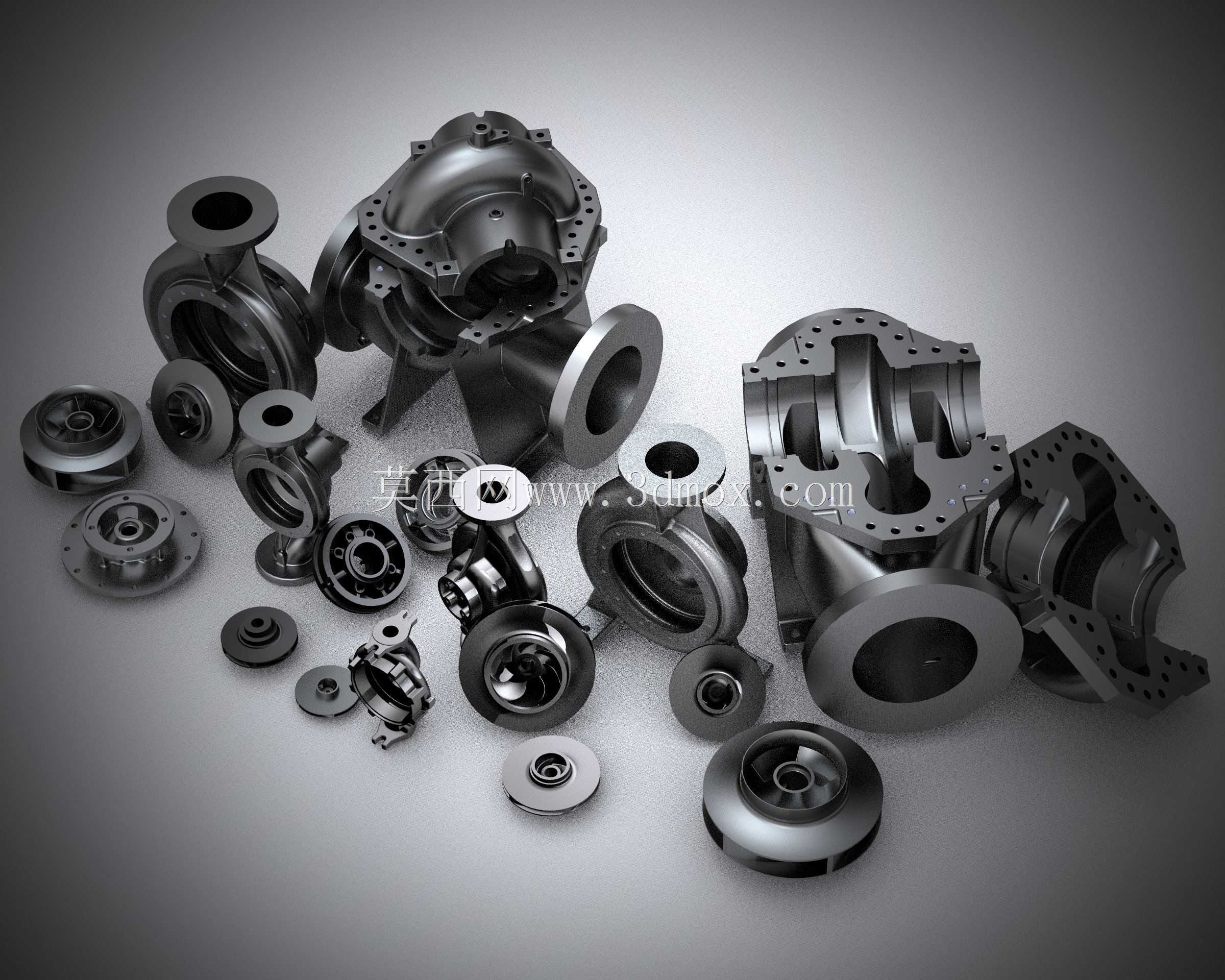

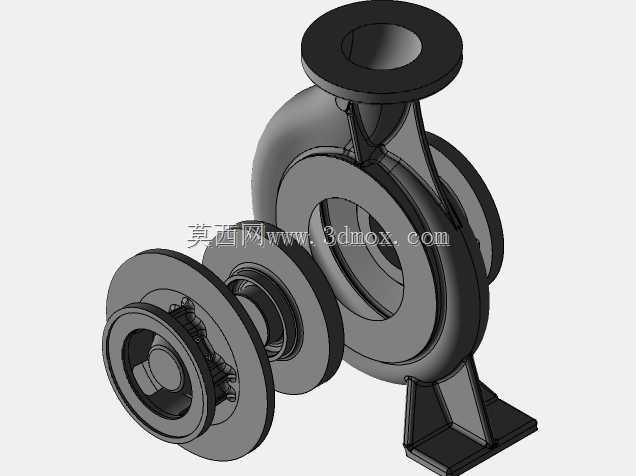

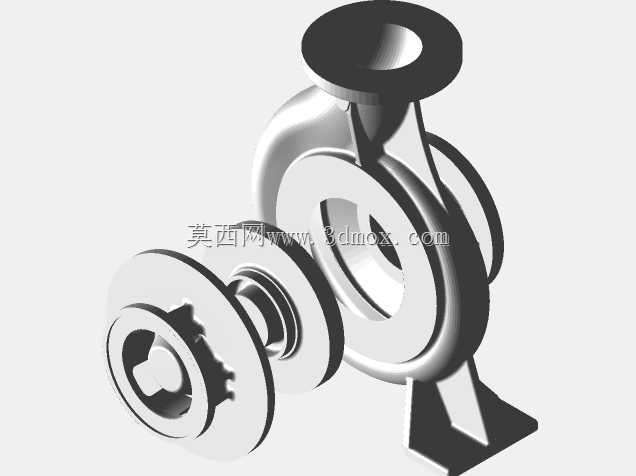

　　这套拆解状态的离心泵三维结构，完整呈现了单级离心泵从外连接结构到内部过流部件的全部装配关系，建模过程严格遵循流体输送设备的常规设计逻辑，每一处配合面的公差预留、安装定位特征都对应实际生产中的装配要求。从应用场景来看，这类结构的泵广泛覆盖市政供水、工业循环水、暖通空调水循环、轻度腐蚀性流体输送等工况，不同过流部件的材质搭配可适配清水、含少量杂质的污水、弱酸碱介质等不同输送需求，是通用流体输送领域应用量最大的泵型之一。

　　从功能特性来看，拆解展示的结构清晰区分了动力输入端、密封腔、过流腔、压水室几个核心功能区：泵体的涡室型线采用等流速设计逻辑，可有效降低流体在泵腔内的水力损失，叶轮的叶片出口角、前后盖板的曲率都经过水力优化，能在额定工况点保持较高的运行效率，减少无用功损耗。进出口的法兰连接结构严格遵循通用管路连接标准，法兰盘的螺栓孔分布、密封面的凸台尺寸都匹配常规工业管路的安装规范，现场安装时无需额外加工转接件即可直接对接同通径的工业管路。

　　设计过程中，首先根据额定流量、扬程参数确定叶轮的进出口直径、叶片数等核心水力参数，再反向推导泵体涡室的截面变化规律，之后依次匹配泵轴的轴径、轴承的选型位置、机械密封的安装腔尺寸，最后整合进出口法兰、底座安装孔等外部连接特征。建模时所有的装配止口都做了定位基准对齐，比如泵盖和泵体的配合止口、叶轮和泵轴的轴肩定位、轴承座和泵体的连接定位，都和实际装配的工艺顺序保持一致，方便后续做装配干涉检查、装配工艺模拟时直接使用。

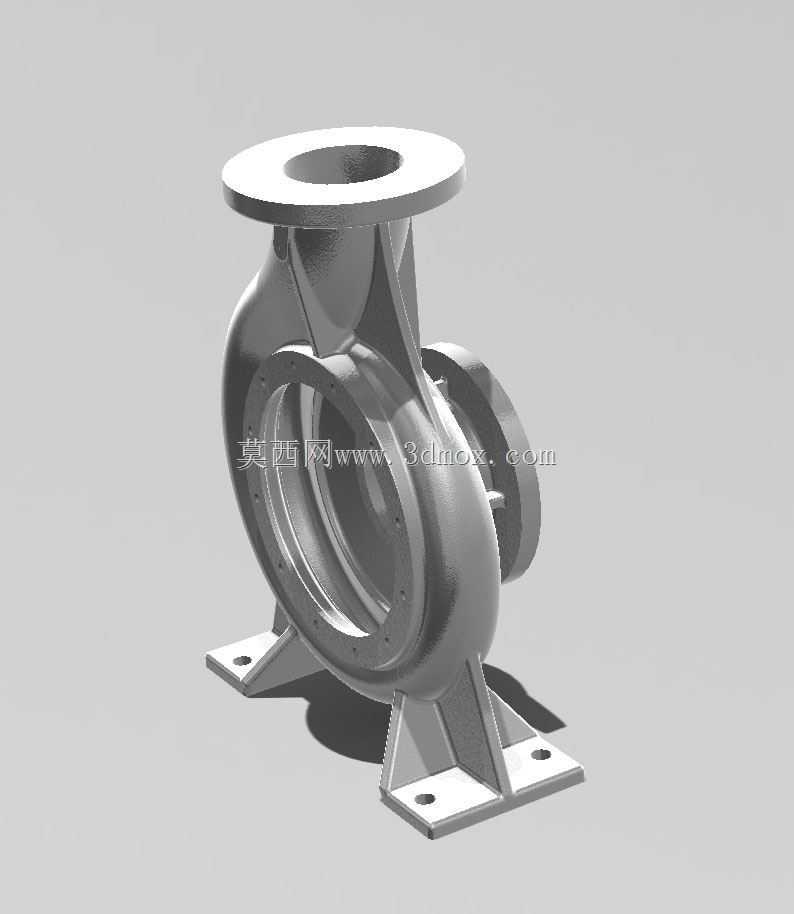

　　从安装边界来看，这套泵的进出口法兰中心高、底座的安装孔间距、轴伸端的尺寸都符合行业通用的安装尺寸规范，同参数的替换安装无需改动现有管路和基础的布局。泵体底部的排污螺塞位置设置在涡室最低点，方便停机检修时排空泵腔内的残留介质，避免冬季冻裂或者残留介质沉积堵塞流道。密封腔的尺寸预留了填料密封和机械密封两种安装空间，用户可根据输送介质的密封要求灵活选择密封形式，无需额外改造泵体结构。

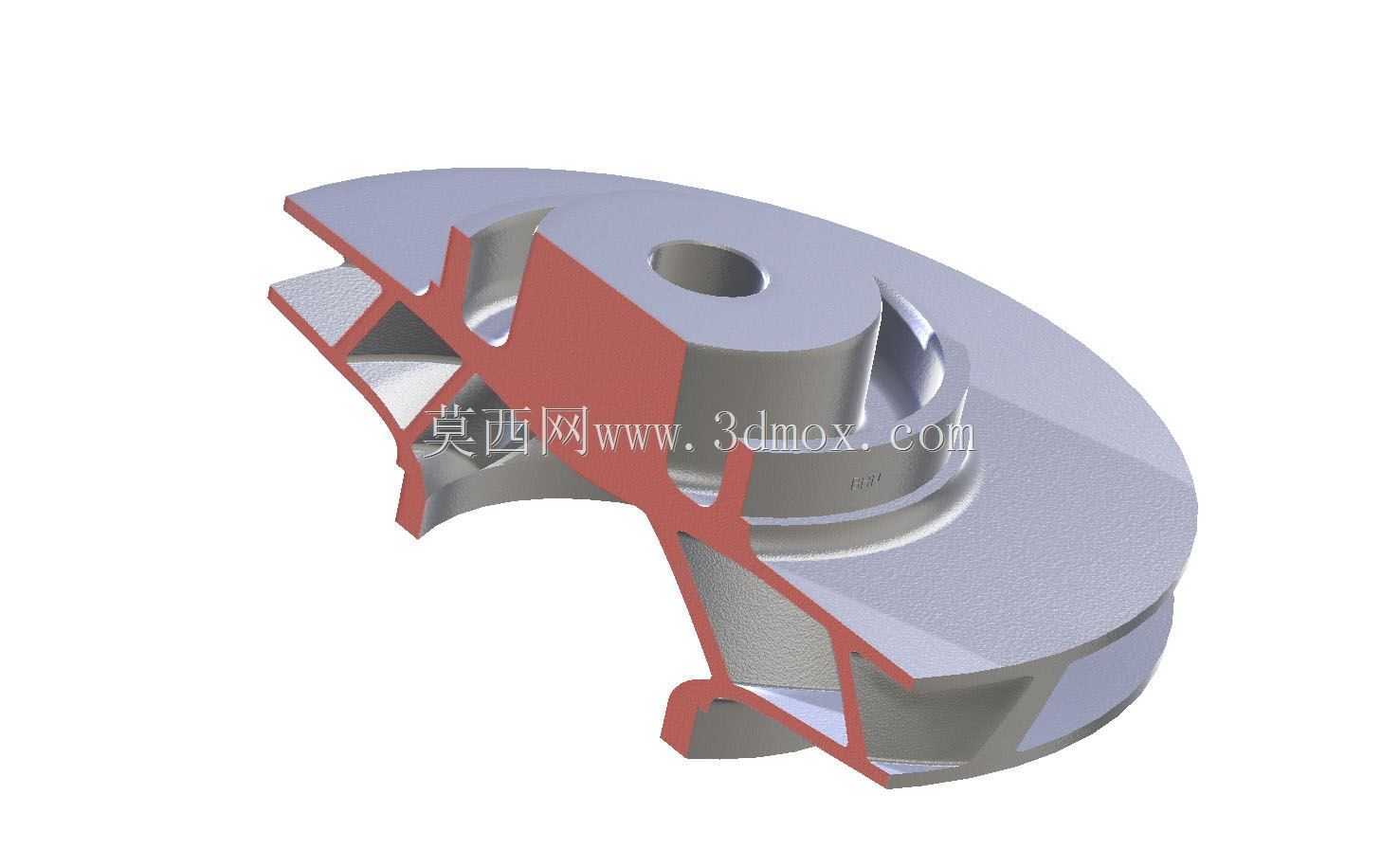

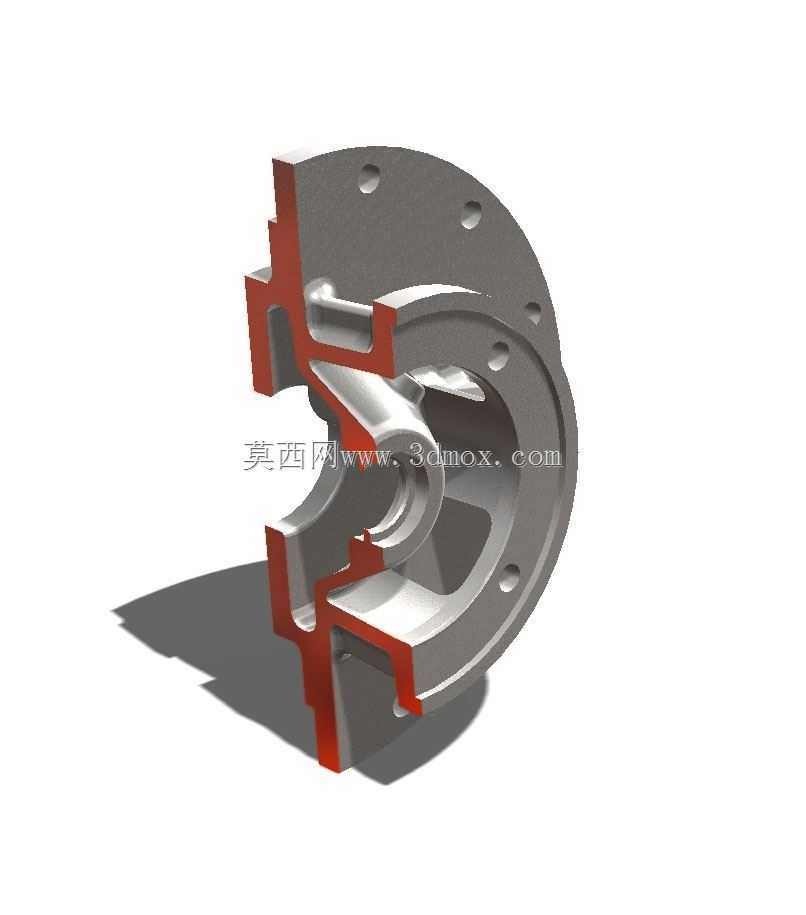

　　拆解状态的数模把每个零件的独立结构都做了清晰呈现，包括叶轮的口环密封结构、泵体上的口环配合面、轴套的保护结构、轴承端盖的密封槽特征，这些细节都是实际生产中直接影响泵运行寿命和可靠性的关键结构。比如口环的间隙预留直接影响泵的容积效率，间隙过大会导致回流损失增加，间隙过小则容易在运行时出现口环摩擦抱轴的问题；机械密封的安装腔尺寸如果偏差过大，会导致密封面比压不符合设计要求，出现过早泄漏的问题。这套数模里的所有配合尺寸都经过工程化校验，可直接用于后续的工程出图、结构改进、虚拟装配培训等场景，也可作为泵类产品选型时的结构参考，帮助技术人员快速理解泵的内部构造和装配逻辑。
