开式螺旋曲面乳胶输送泵叶轮结构

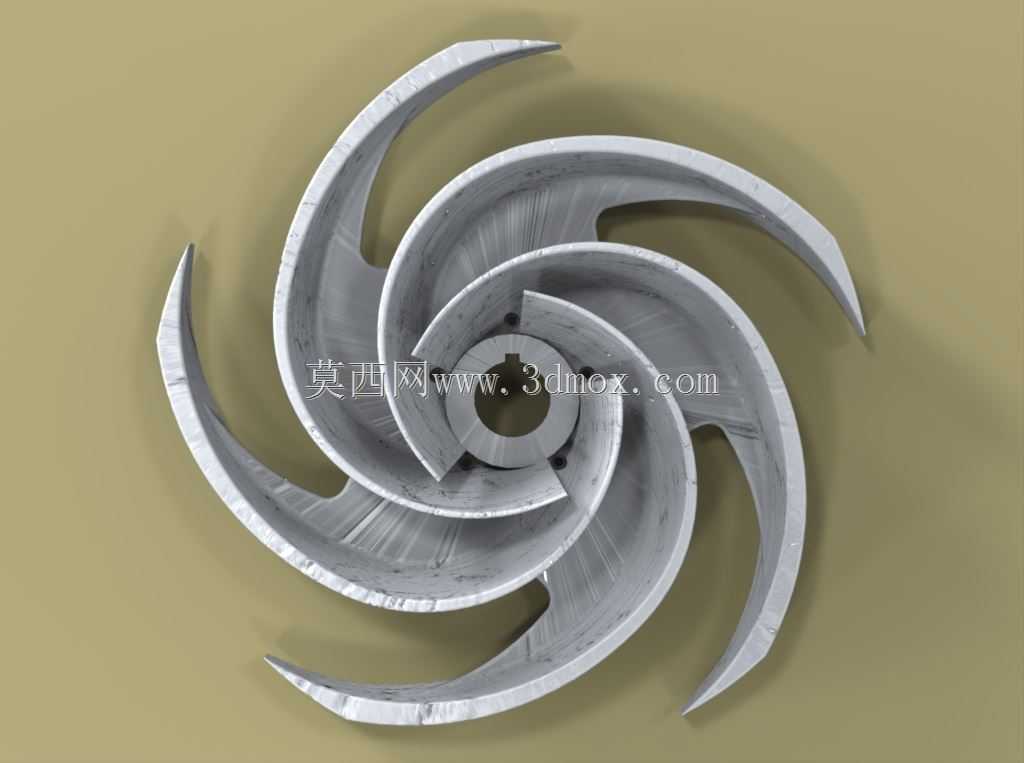

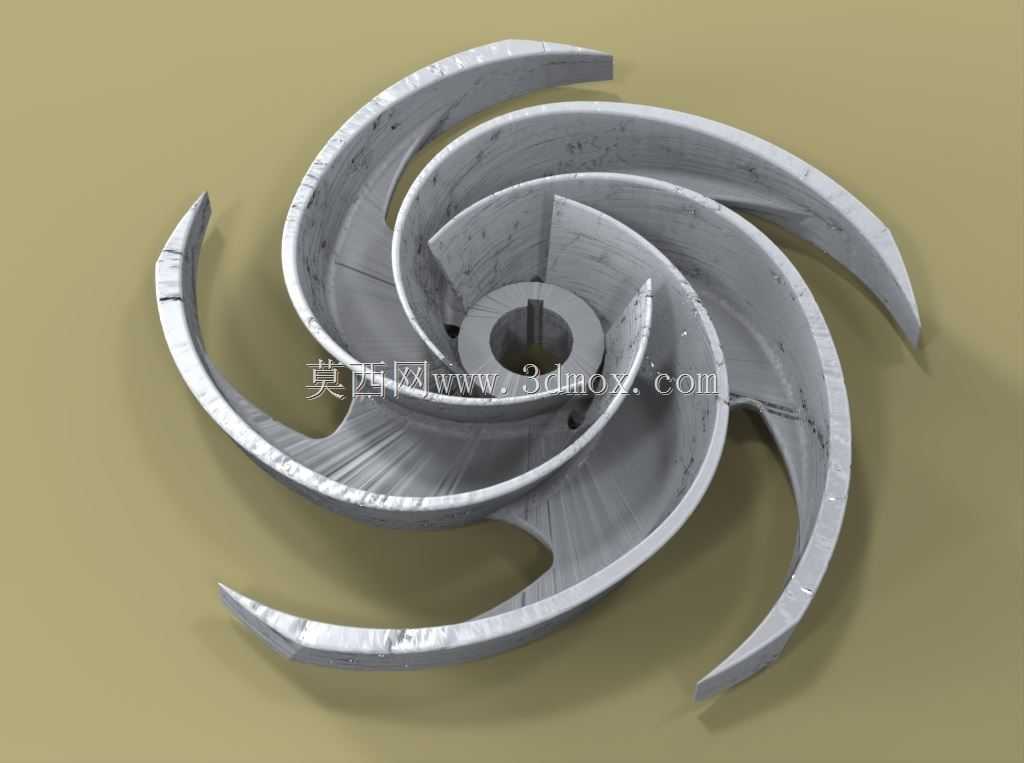

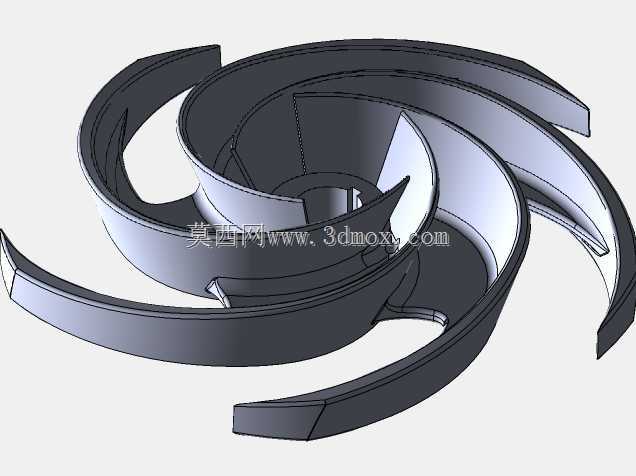

　　在高粘度流体输送场景里，尤其是乳胶这类含有微小颗粒、易粘附挂壁的介质工况，常规闭式叶轮很容易出现流道堵塞、介质残留结垢的问题，长期运行会导致泵效下降、流道通径缩窄，甚至出现叶轮偏重引发的振动故障，这也是很多日化、乳胶制品生产线输送环节的常见痛点。这款开式螺旋结构的叶轮，就是针对这类高粘度、含软质微小固相的输送场景设计的过流核心部件。从结构上看，它采用了大曲率螺旋叶片的布局，没有设置前后盖板，叶片从轮毂位置沿螺旋轨迹向外延伸，叶片出口边做了大倾角的切向设计，这种结构首先能保证流道的完全开放，介质在流道内的流动路径是连续的螺旋推送状态，不像闭式叶轮存在封闭的流道拐角，乳胶这类粘稠介质不会在拐角处形成滞留死区，

　　输送过程中介质的剪切作用更平缓，不会因为过度剪切破坏乳胶的分子结构，影响成品的物性参数。设计这类叶轮的时候，首先要匹配泵腔的安装边界，轮毂中心的键槽尺寸要和泵轴的配合公差保持一致，通常采用H7/k6的过渡配合，保证扭矩传递的可靠性，同时轮毂的轴向定位台阶尺寸要和泵腔的密封腔位置匹配，避免叶轮运行时和泵体、密封端盖发生刮擦。叶片的外圆直径要和泵体的蜗壳内壁保持均匀的径向间隙，这个间隙通常控制在0.5-1.2mm之间，间隙过大会导致容积效率下降，介质回流增加，间隙过小则会因为加工误差、运行时的轴窜动导致叶片和泵壳碰磨，损坏过流部件。叶片的螺旋升角是设计的核心参数，针对乳胶这类粘度在1000-5000cP区间的介质，

　　螺旋升角通常取15°-25°之间，这个角度区间既能保证叶片对介质有足够的轴向推送力，降低介质在叶轮入口的回流损失，又不会因为升角过大导致叶片的做功能力下降，无法满足额定扬程的要求。和普通清水泵的叶轮不同，这款叶轮的叶片厚度做了渐变处理，靠近轮毂的位置叶片厚度更大，保证结构强度，能承受高粘度介质输送时的扭矩载荷，叶片出口位置厚度逐渐减薄，减少叶片出口的尾流损失，提升运行的平稳性。在实际安装场景中，这类叶轮通常配套在单级悬臂式离心泵上，入口端直接对接泵的吸入室，叶轮的入口端叶片延伸位置要和吸入室的喇叭口保持对齐，保证介质能顺畅进入流道，不会在入口位置形成预旋或者涡流，导致气蚀余量升高。运行过程中，

　　螺旋叶片的连续推送特性能让介质的流动更平稳，压力脉动比普通径向叶片叶轮小很多，能降低泵组的振动和噪声，对于输送乳胶这类对剪切敏感的介质来说，平缓的流动状态还能避免介质起泡，保证后续生产工序的稳定性。另外，这种开式结构的叶轮在维护清理的时候也更方便，不需要拆解泵的整个过流端，只要打开泵盖就能直接冲洗叶片表面的残留介质，对于需要定期切换输送介质品类的生产线来说，能大幅降低维护的工作量，减少停机清理的时间。在结构强度校核方面，因为叶片是悬臂式的螺旋结构，需要校核叶片在额定转速下的离心应力，以及介质作用在叶片表面的压力载荷，保证叶片根部的应力在材料的许用应力范围内，通常这类叶轮会采用不锈钢或者双相钢材质铸造后做表面抛光处理，降低介质的粘附力，表面粗糙度要达到Ra0.8以下，减少挂胶的概率。设计建模的时候要注意叶片型线的光顺性，整个螺旋曲面不能有拐点或者局部凸起，否则会在局部形成低压区，导致介质粘附或者气蚀，叶片和轮毂的过渡位置要做圆角处理，避免应力集中，长期运行下出现叶片断裂的故障。
