矿用三牙轮钻探钻头结构设计

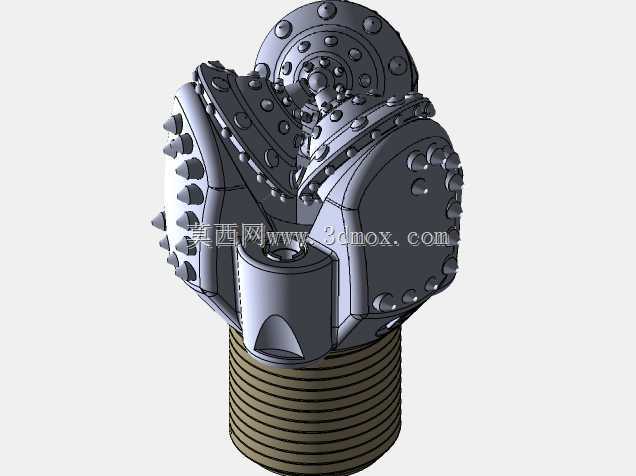

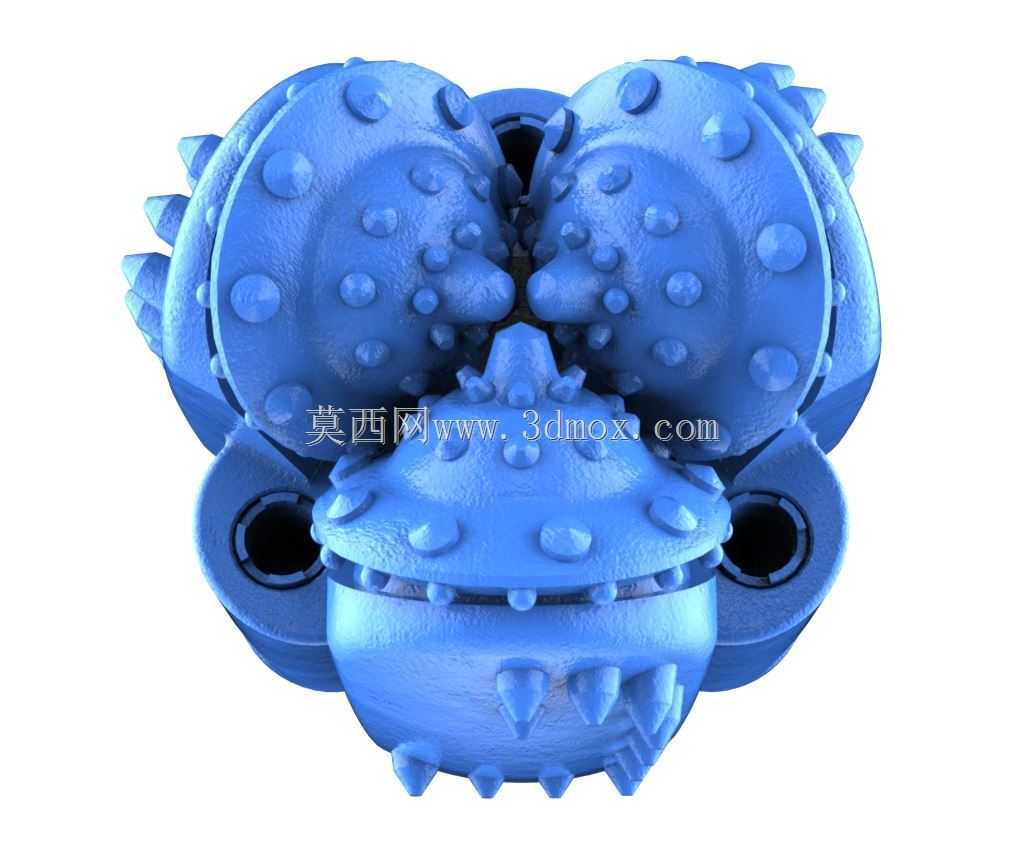

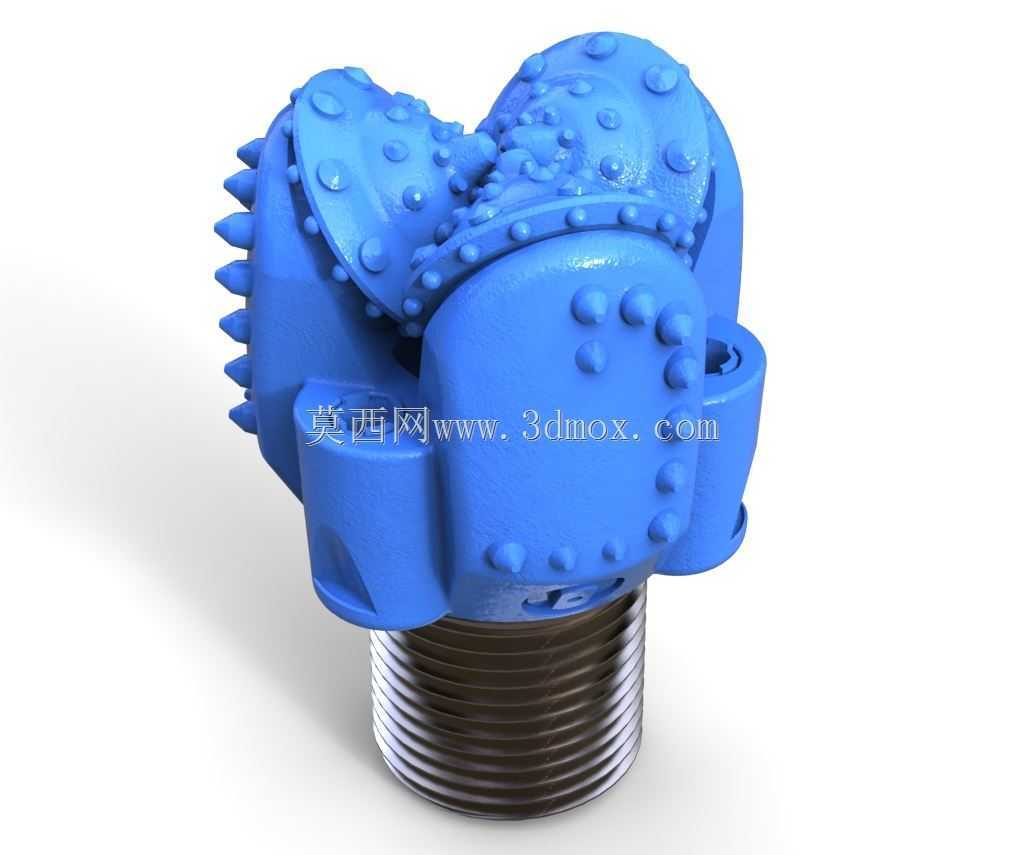

　　在矿山井巷掘进、露天矿开采、地质钻探、油气井钻凿等作业场景中，牙轮钻头是当前硬岩地层破岩钻进应用占比最高的钻具类型，本次呈现的三牙轮结构钻头，针对中硬及以上硬度岩层的钻进工况做了针对性结构优化，区别于常规刮刀钻头仅靠切削刃剪切破岩的逻辑，该类钻头依靠牙轮的滚动冲击、压碎、剪切复合作用实现破岩，能适应从软煤层到坚硬花岗岩、石英砂岩的多类地层，大幅降低单米钻进的钻具损耗。从结构设计逻辑来看，三个牙轮呈120度周向均布在钻头体的牙掌轴颈上，每个牙轮表面镶嵌的硬质合金齿按照不同牙轮的运动轨迹做差异化排布：最外侧的牙轮齿侧重保径作用，避免钻进过程中井径缩径导致钻头卡滞；中间区域的齿采用大球齿布局，承担主要的冲击破岩载荷；

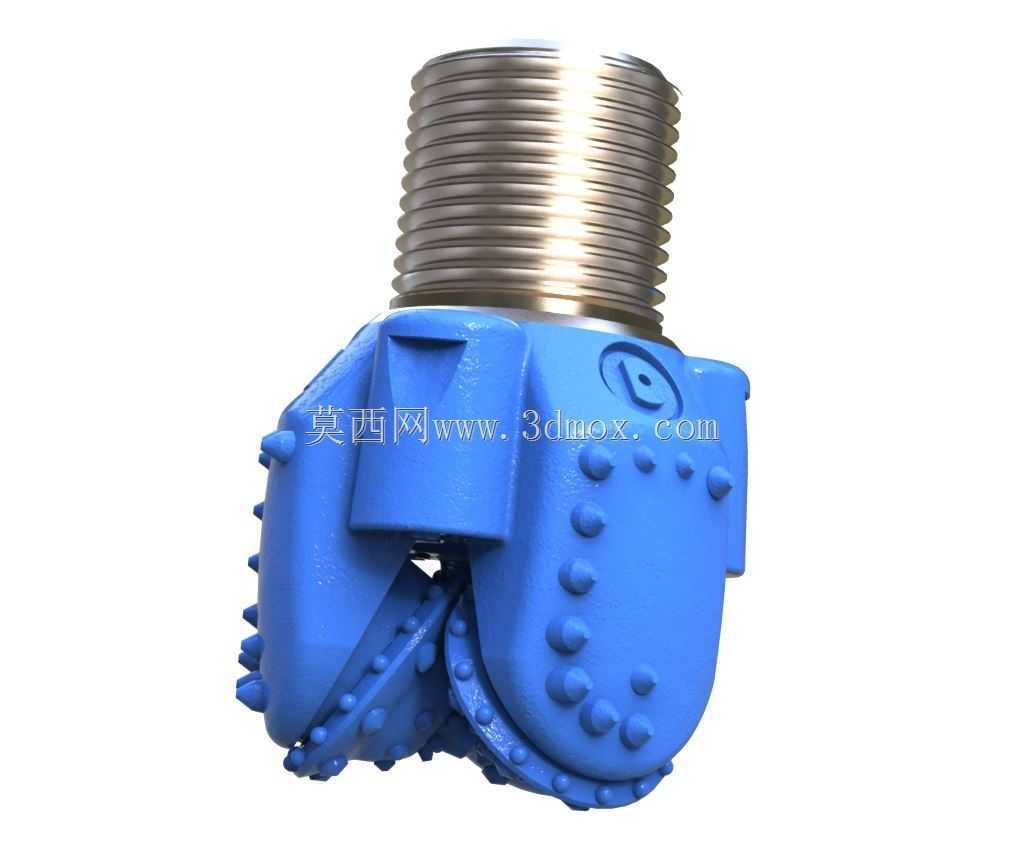

　　靠近钻头中心的齿采用密排锥齿结构，解决中心区域岩石重复破碎、排屑不畅的问题。牙轮与轴颈之间设计有滚动摩擦副配合储油密封结构，能在高围压、含岩屑的钻井液环境下保证轴承部位的润滑可靠性，避免磨粒磨损导致牙轮卡死。钻头下部的连接螺纹采用API标准钻杆连接螺纹，螺纹的大径、螺距、密封端面的平面度都严格匹配常规矿用钻杆的安装边界，不需要额外加工过渡接头就能直接与现有钻具系统对接，安装时只需按照标准扭矩上扣，保证密封端面贴合即可完成装配，能适配绝大多数回转钻进、冲击回转钻进的钻机输出轴接口。从实际作业的功能特性来看，该钻头在钻进过程中，随钻杆回转的同时三个牙轮会沿孔底岩石表面做无滑动的滚动，牙轮上的合金齿在钻压作用下交替压入岩石，

　　一方面通过冲击载荷压碎岩石形成破碎坑，另一方面通过牙轮的微量滑动剪切破碎坑之间的岩脊，相比单一破岩形式的钻头，在硬岩地层中的钻进效率能提升40%以上，同时合金齿的磨损速率更均匀，不会出现局部齿过早失效导致整支钻头报废的问题。设计过程中针对钻头体的流道做了优化，三个喷嘴分别对准相邻牙轮的间隙区域，钻井液或压风从喷嘴喷出后能直接冲刷牙轮表面的岩屑，避免岩屑反复研磨牙轮壳体和合金齿，同时能将破碎下来的岩屑及时携带出孔底，减少重复破碎带来的功率损耗。外形尺寸方面，该钻头的最大外径对应常规钻孔孔径规格，牙轮伸出钻头体的径向尺寸严格控制在公称直径范围内，不会出现超径导致的下钻受阻，钻头整体长度匹配钻具组合的安装空间，

　　不会因为长度过长导致钻机给进行程不足。在井下采掘作业场景中，这类钻头还能适配瓦斯抽放孔、探水孔的钻进作业，针对含硬结核的煤层，三牙轮的复合破岩形式能避免刮刀钻头容易崩刃的问题；在露天矿的爆破孔钻进作业中，该结构钻头能承受更大的钻压和回转扭矩，配合高风压潜孔作业模式时，排屑效率更高，单只钻头的进尺深度相比常规结构有明显提升。建模过程中对牙轮的齿形排布、轴承配合间隙、螺纹连接的受力面都做了还原，能直接用于钻具选型的装配校核、钻进动力学仿真分析，也可作为矿用设备教学的结构演示模型，帮助设计人员直观理解牙轮钻头的破岩逻辑和装配关系。需要注意的是，这类钻头在实际选型时需要根据岩层硬度调整合金齿的齿形和露齿高度，软地层适用楔形齿增大切削接触面积，硬岩适用球齿提升抗冲击性能，本结构的牙掌与钻头体采用焊接连接，焊缝位置做了应力释放结构设计，能承受钻进过程中的交变冲击载荷，避免焊缝开裂导致牙轮落井的事故。
