轮斗式砂石清洗分离设备结构设计

　　在砂石骨料加工、矿山尾矿处理、河道清淤疏浚、混凝土搅拌站骨料预处理这些场景里，砂石含泥量、杂质占比直接影响最终成品料的级配合格率与工程使用性能，轮斗式砂分离设备就是针对这类湿法制砂、天然砂提纯环节开发的核心处理单元，相比螺旋式洗选设备，它的运行功耗更低，细砂流失率更小，更适合中细粒度砂石的清洗、分级与脱水作业。

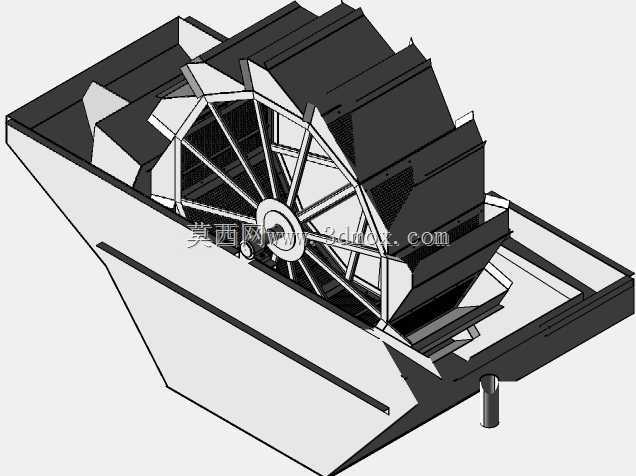

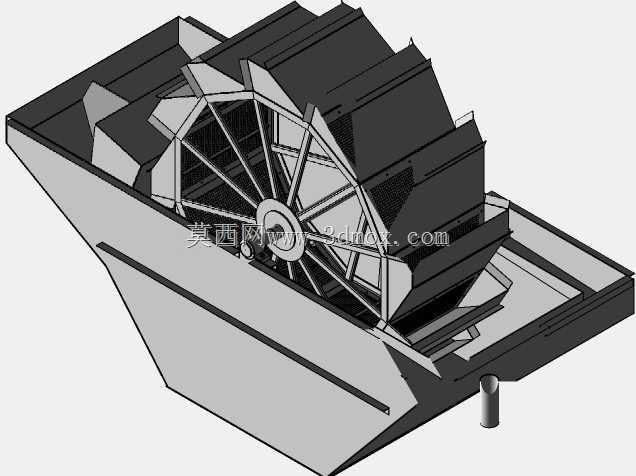

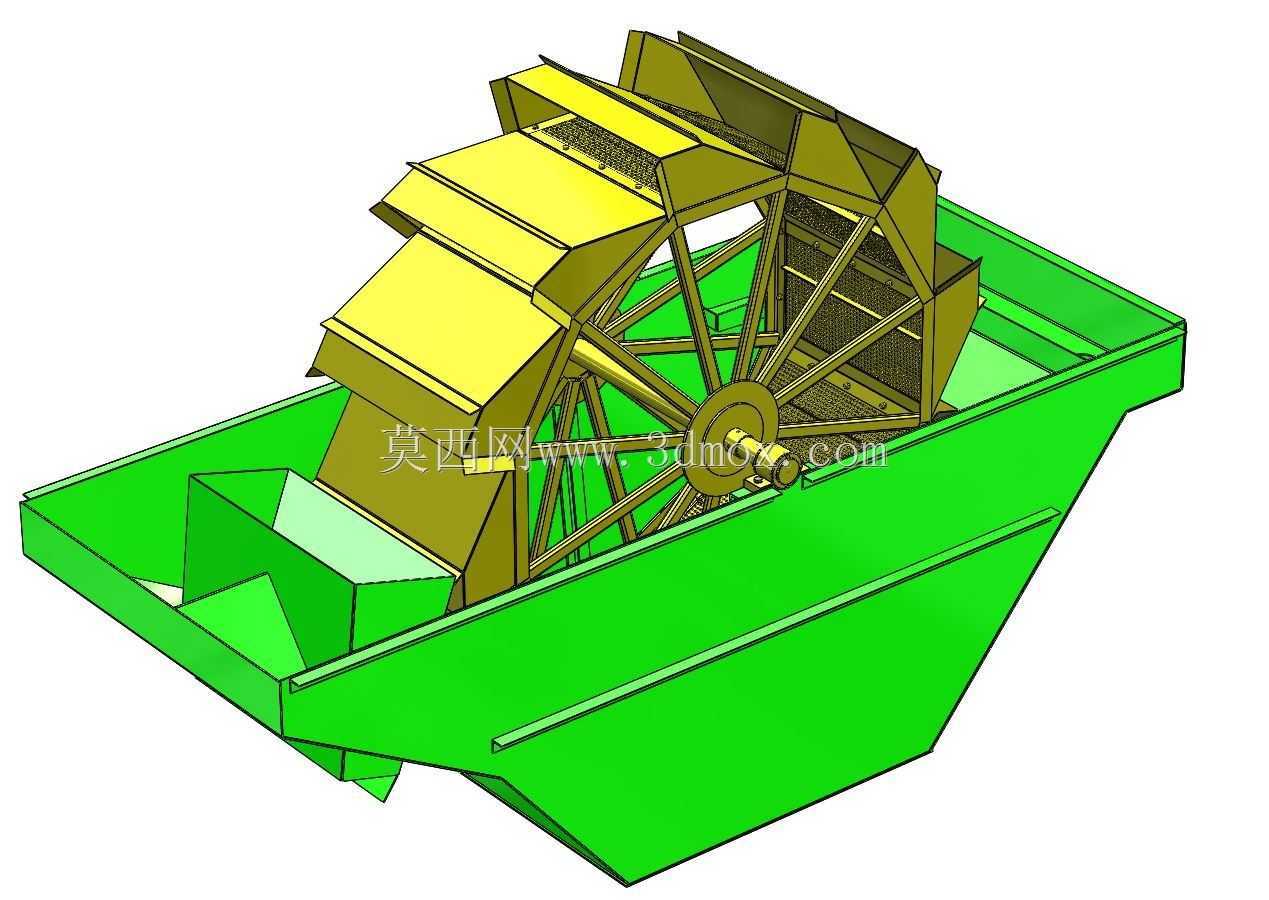

　　这套结构的核心作业单元是倾斜布置的轮斗组件，下半段轮斗浸入下方的水槽内，当轮斗在驱动装置带动下低速转动时，水槽内的砂石混合料在水流冲力与轮斗搅动作用下完成翻滚淘洗，附着在砂粒表面的泥粉、杂质被水流带走，溢流从水槽尾部的溢流口排出，清洗完成的砂石被轮斗舀起，随着轮斗转动抬升离开水面，在抬升过程中完成初步沥水，最终从轮斗顶部的出料端排出，直接送入后续的输送或筛分环节。

　　设计时首先要匹配处理量确定轮斗的直径与斗容，轮斗的径向辐条采用等角度分布的型钢焊接结构，既保证整体刚性，又能减少转动过程中的水阻，斗体的筛板采用耐磨冲孔板材，开孔尺寸根据待处理砂料的最小粒度确定，既要保证沥水效率，又要避免细砂随水流流失造成成品料级配缺失。下方的水槽采用上宽下窄的梯形槽体结构，这种结构一方面能让进料后的混合料在槽内形成稳定的沉降区，避免大粒径物料沉积在槽底造成卡滞，另一方面倾斜的槽壁能引导水流形成稳定的上升流，带动泥粉杂质向溢流口流动，槽体侧面设置的加强筋沿槽体长度方向布置，抵消满水作业时槽壁承受的侧向水压，避免长期使用出现槽体变形。

　　安装边界上，设备整体需要布置在硬化的水平基础上，水槽的进料端要衔接上一级的筛分出料溜槽，出料端的落料点要对准后续皮带输送机的受料段，预留的安装空间除了设备本身的长宽尺寸外，还要在轮斗驱动端预留足够的检修空间，方便后期对驱动轴、轴承座进行维护更换，水槽的溢流口要衔接污水处理或循环水系统，实现洗选水的循环利用，降低生产过程中的水资源消耗。

　　结构细节上，轮斗的主轴采用两端支撑的简支梁结构，轴承座设置在水槽液面以上的位置，避免长期浸泡在泥水中造成轴承密封失效，密封件采用多道组合式密封，既能阻挡泥水侵入轴承腔，又能防止润滑脂泄漏污染成品砂料。驱动端采用减速电机直连的传动方式，相比链传动，传动效率更高，运行噪音更低，日常维护点更少，轮斗的转动速度控制在较低区间，避免转速过高造成槽内水流紊流加剧，增加细砂的流失量。

　　实际选型适配时，要根据生产线的小时处理量、进料的含泥量、成品砂的粒度要求调整轮斗的数量、斗容以及水槽的容积，针对含泥量较高的风化砂、山砂处理场景，可以适当加长水槽的长度，延长砂石在槽内的淘洗时间，保证清洗效果；针对河砂、机制砂的常规清洗场景，标准槽长即可满足作业要求。设备运行过程中，轮斗的舀料、沥水、出料动作连续完成，没有剧烈的冲击载荷，整体运行稳定性好，易损件主要是斗体的筛板与端部的耐磨衬板，更换成本低，适合长期连续作业的砂石加工生产线使用。
