多槽式矿用浮选槽三维结构设计

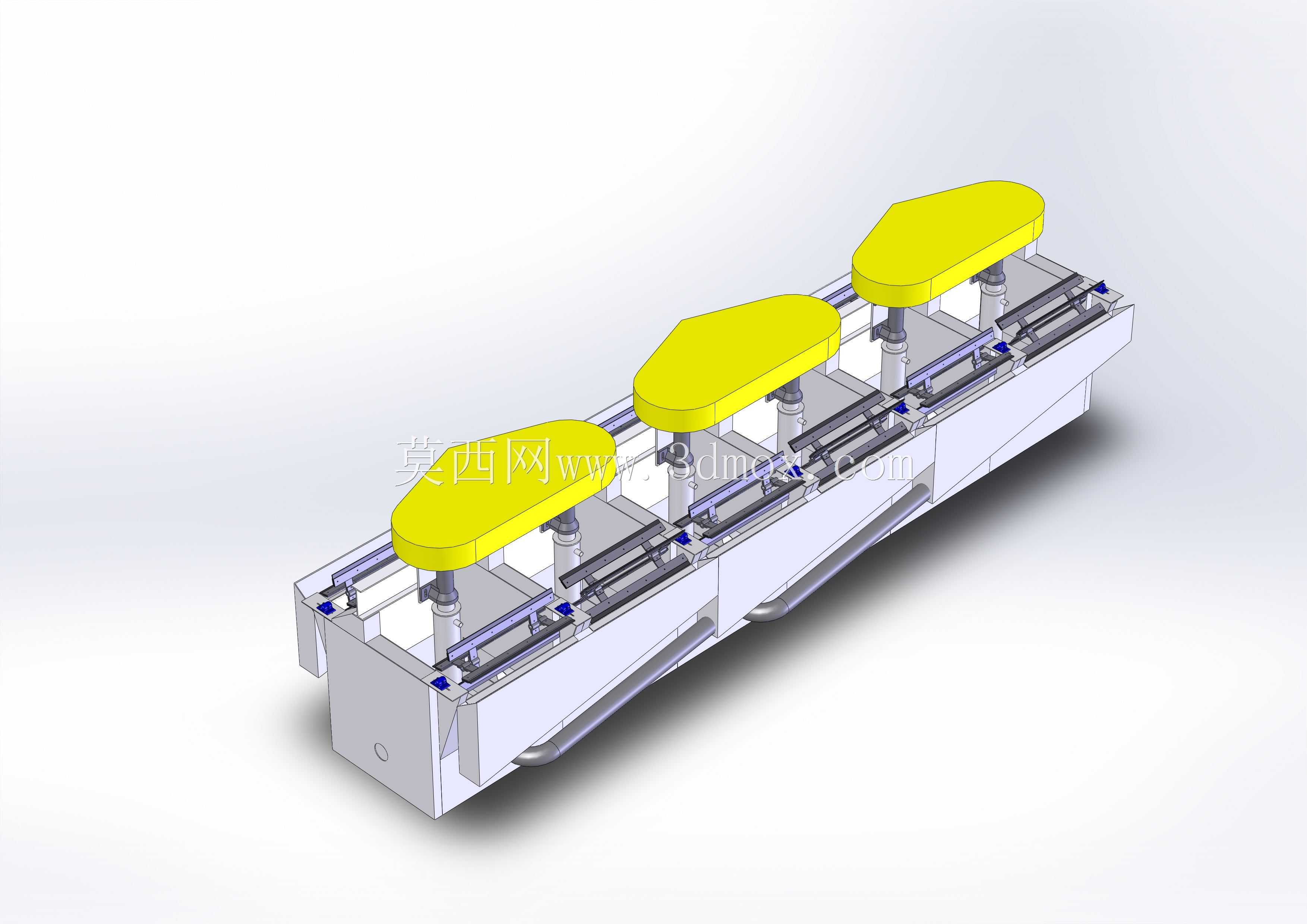

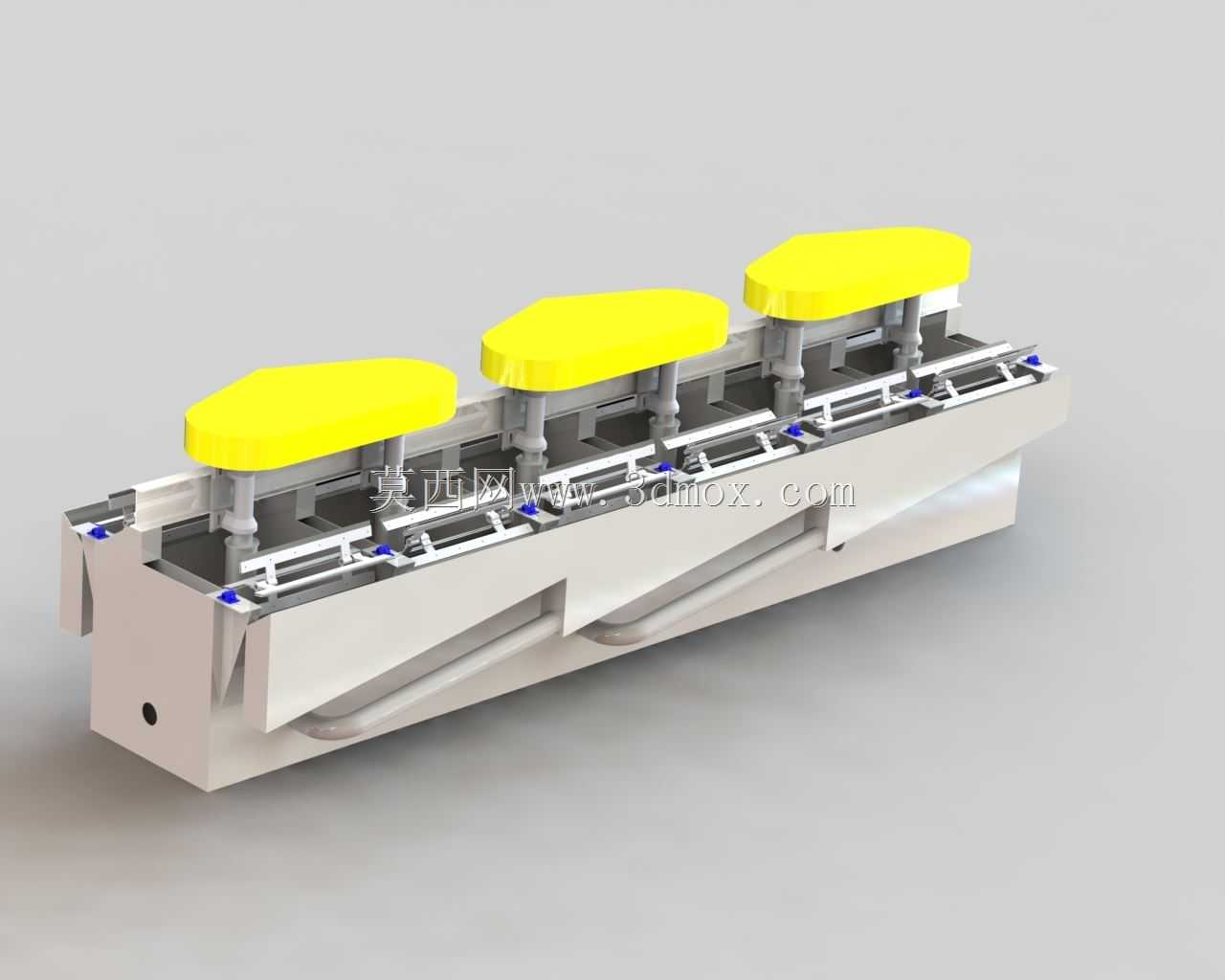

　　该浮选槽三维结构模型还原了矿物分选作业核心设备的完整机械构造，从实际选矿厂生产线的安装适配角度出发，完整复现了设备从进料端到排料端的所有功能模块。在有色金属矿、非金属矿的选别作业场景中，这类浮选槽承担着矿浆充气搅拌、目标矿物附着上浮、精矿泡沫刮除收集的核心功能，是浮选工艺流程中决定分选精度与处理效率的核心载体。

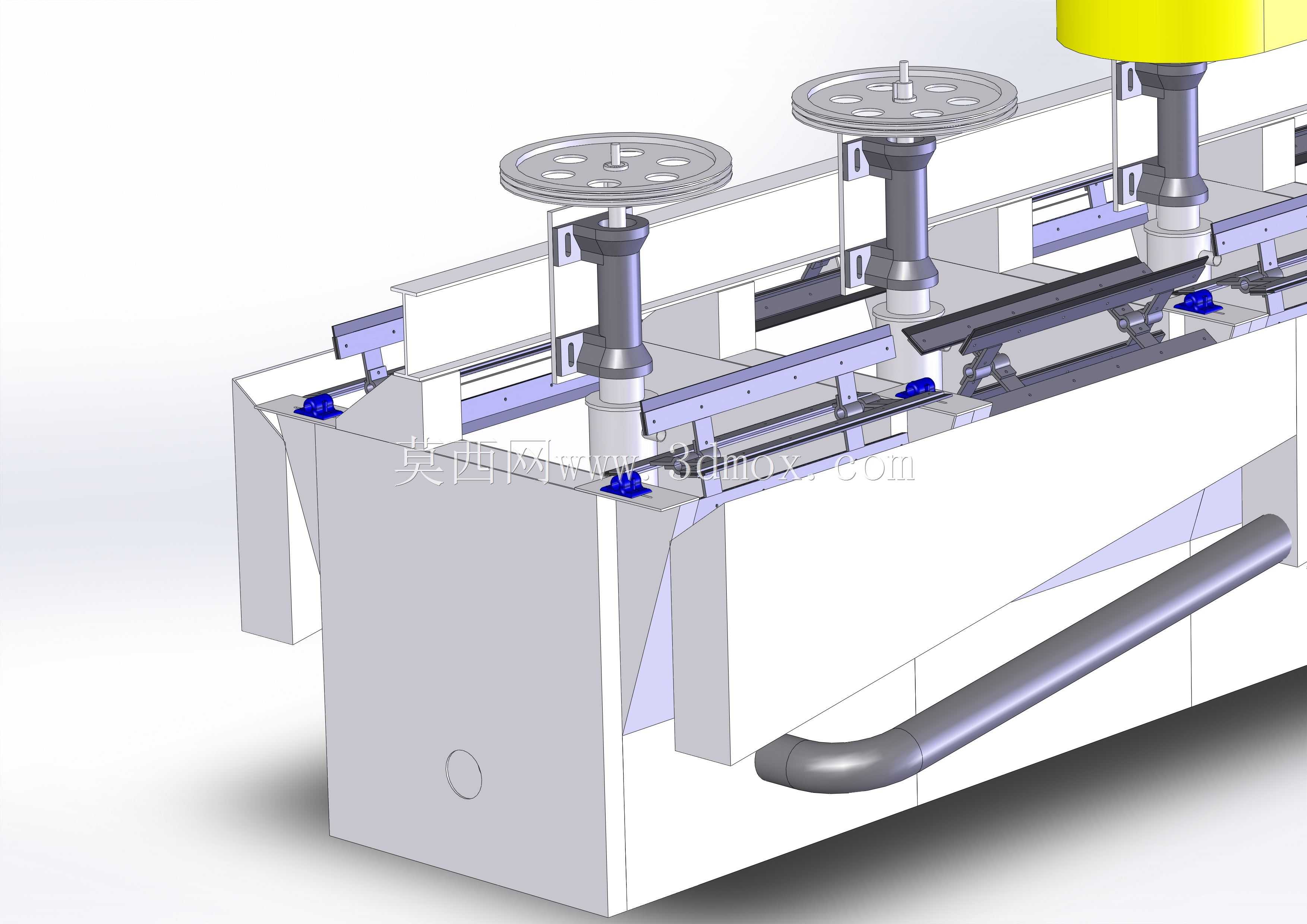

　　从结构设计逻辑来看，模型首先明确了槽体的整体安装边界，槽体采用分段式焊接箱体结构，单槽段的侧壁预留了与相邻槽段对接的法兰连接位，现场安装时可根据生产线处理量需求灵活增减槽段数量，无需重新设计整体基座。槽体底部设置了倾斜布置的矿浆回流管，对应模型中可见的弧形弯管结构，该管路的作用是将槽底沉积的粗颗粒矿浆导回叶轮搅拌区，避免槽底出现沉砂积料导致的有效容积缩减，管路的弯折角度经过流道模拟优化，可降低矿浆输送过程中的阻力损耗，减少管路磨损。

　　槽体上方的手轮调节机构是模型重点还原的功能部件，每个手轮对应一组闸板高度调节结构，通过梯形螺纹传动带动闸板上下位移，以此控制各槽段之间的矿浆液位差，适配不同矿物分选时的泡沫层厚度要求。手轮下方的立柱采用方管焊接结构，与槽体顶部的安装梁通过螺栓紧固，安装时可根据现场的操作平台高度调整立柱的固定位置，预留的调节余量可覆盖常规选矿厂1.1米到1.4米的操作面高度差，方便岗位工人在巡检过程中快速调整液位参数。

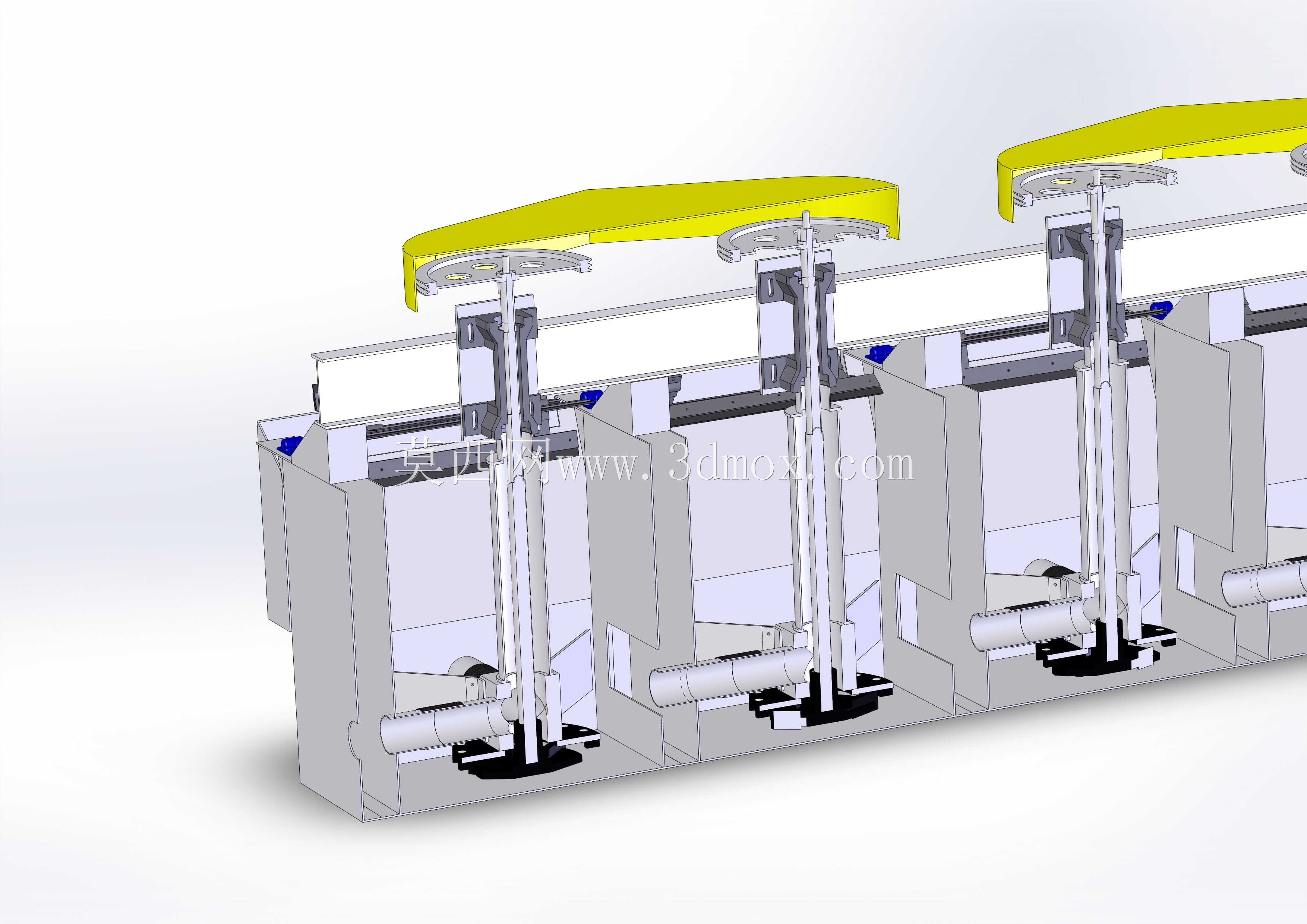

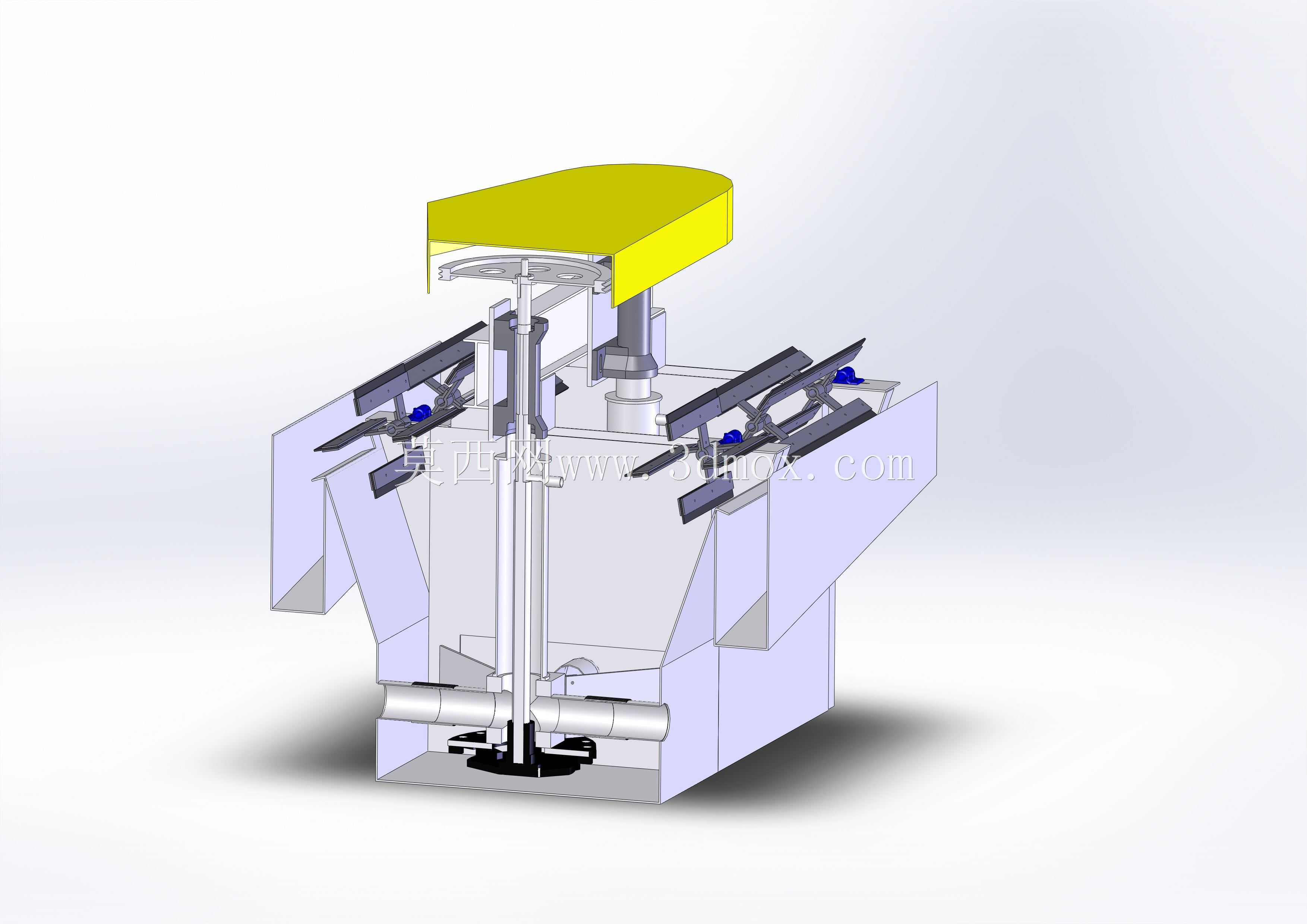

　　模型中顶部的黄色部件对应浮选槽的搅拌驱动机构安装位，该位置预留了标准的电机与主轴连接法兰，可适配不同功率的搅拌驱动组件，驱动轴延伸至槽体内部的叶轮区域，叶轮旋转时产生的负压可同时完成吸入空气、搅拌矿浆、分散气泡三重作用，模型中槽体侧壁的蓝色紧固件对应定子组件的固定位，定子的作用是将叶轮甩出的矿浆流进行导向，让气泡均匀分散到整个槽体截面，避免出现局部矿浆翻花、气泡分布不均的问题，保证不同区域的矿物颗粒都有均等的机会与气泡接触附着。

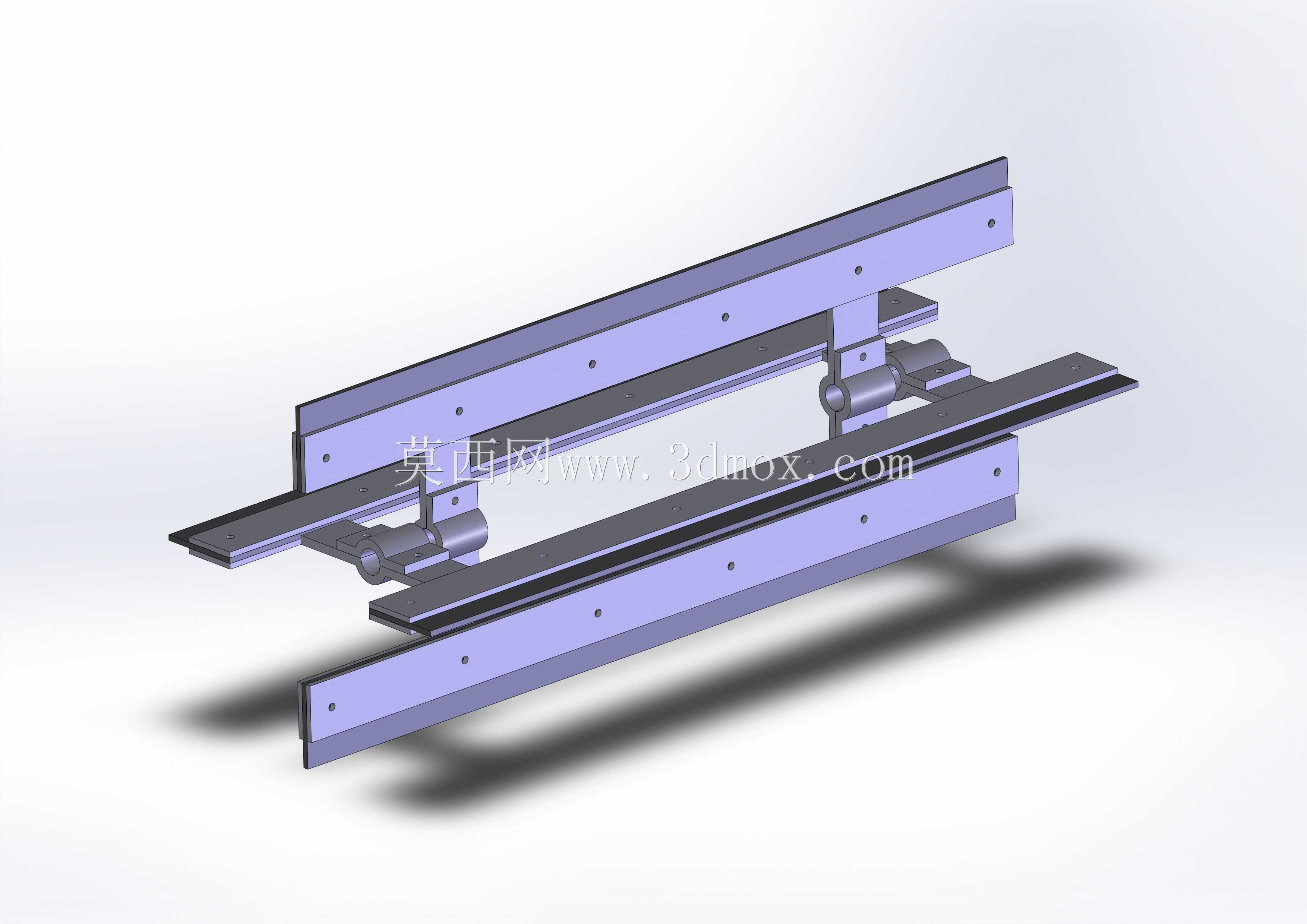

　　从安装适配的角度，模型完整还原了槽体底部的支撑脚结构，支撑脚采用加厚钢板焊接而成，每个支撑脚都预留了地脚螺栓安装孔，孔位尺寸与选矿厂常规的混凝土基础预埋螺栓规格匹配，安装时无需额外打孔适配。槽体顶部的两侧设置了泡沫收集槽的安装导轨，泡沫刮板组件可沿着导轨滑动安装，刮板的转轴位置与驱动机构的输出轴同轴度在模型中做了公差适配，保证现场安装时可快速完成对接，减少装配调试的工作量。

　　在细节设计上，槽体侧壁预留了矿浆进料口、尾矿排出口、精矿泡沫溢流口的标准法兰接口，所有接口的法兰尺寸都符合选矿设备的通用连接标准，可直接与现场的进料管路、尾矿输送管路、精矿收集槽对接，无需额外制作过渡连接件。槽体内部的稳流板结构也在模型中做了完整呈现，稳流板通过螺栓固定在槽体内壁，可消除叶轮搅拌产生的局部紊流，让槽内的矿浆液面保持平稳，保证泡沫层稳定上浮，避免因液面波动导致的精矿夹带尾矿问题，提升最终的分选品位。

　　整个模型的结构拆分完全按照实际设备的装配逻辑制作，所有可拆部件的连接关系、紧固件位置都与实际生产的浮选槽保持一致，既可以作为选矿厂设备改造、安装布局的参考三维底图，也可以作为结构设计人员优化浮选槽局部结构的基础模型，帮助设计人员快速验证结构调整后的安装干涉问题、部件运动匹配问题，减少现场调试的试错成本。
