立式把手压装装配设备结构设计

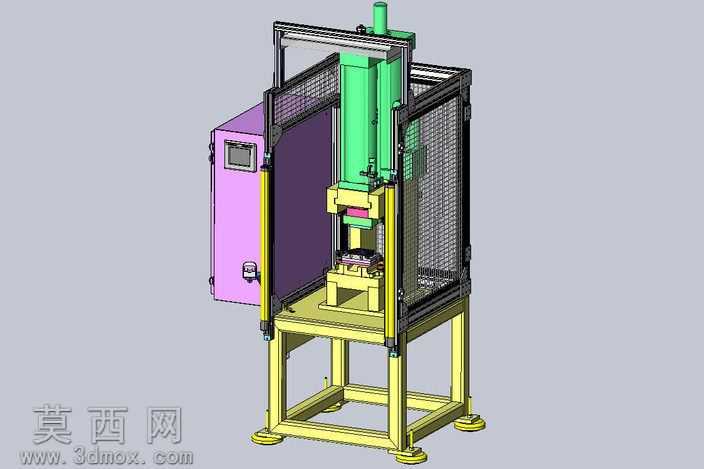

本作品为立式把手压装装配专用设备的三维设计方案，建模过程严格遵循机械设计规范，对设备各组成部件进行了1:1比例的参数化建模，完整还原了设备的整体布局与细节结构。设备主体采用方管焊接机架作为承载基础，底部配置可调式脚杯，可实现安装水平度的微调，保障设备运行过程中的稳定性，机架整体做黄色涂装处理，兼具防锈与工业视觉辨识度。设备上部核心执行单元为立式压装缸体，采用亮绿色外观区分功能模块，压头下方配套专用定位夹具，可精准固定待装配的把手工件，保障压装过程中工件位置不发生偏移，压装行程与压力可根据装配需求做适配调整。设备外围配置金属网格防护围栏，围栏采用铝型材作为框架支撑，搭配黑色防护网，可有效隔离压装作业区域，避免操作过程中发生安全隐患，围栏一侧设置可开合的防护门，方便工件上下料操作。设备左侧集成紫色电气控制柜体，柜体上嵌入操作显示屏与控制按钮，可实现设备压装动作的参数设置与运行控制，柜体旁侧安装黄色安全光栅，可在防护门开启或人员误入作业区域时触发设备急停，保障操作安全。建模过程中对各部件的装配关系做了精准约束，还原了螺栓连接、型材拼接、导轨导向等真实装配结构，各部件材质根据实际应用场景做了对应设置：金属结构件赋予钢材哑光材质，防护网赋予金属网格材质，电气柜体赋予钣金喷涂材质，压装缸体赋予硬质金属材质，通过渲染呈现出真实的工业设备质感。设计过程中充分考虑了设备的操作便捷性与安全防护需求，整体布局紧凑合理，压装工位位于设备中心位置，上下料操作空间充足，防护结构与安全元件的配置符合工业设备安全设计标准，可直接用于把手类零件压装工序的设备方案参考、结构优化与生产制造指导，完整呈现了专用压装装配设备从机架搭建、功能模块集成到安全防护配置的全流程设计思路。
