三叶型凸轮转子泵核心传动结构设计

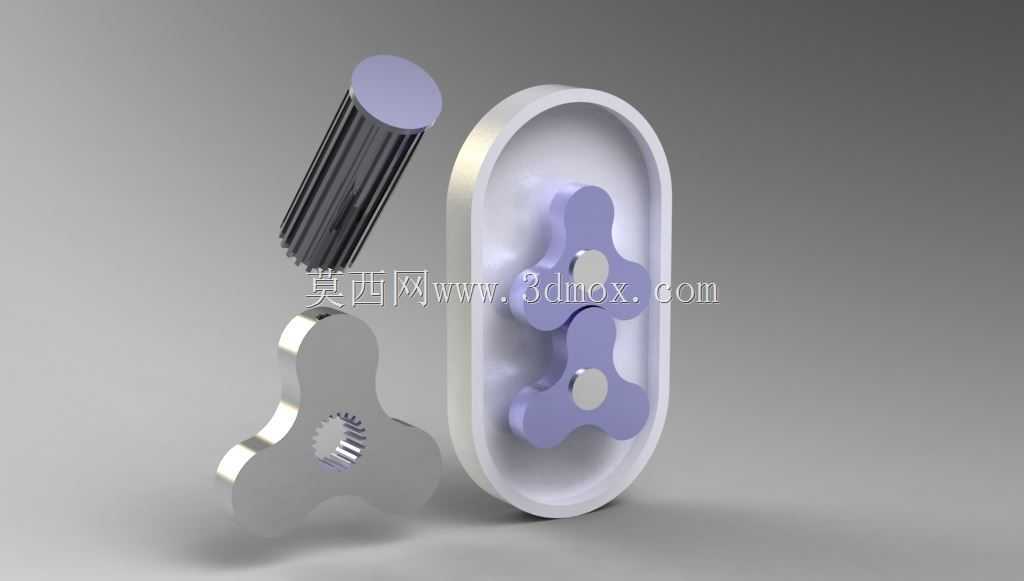

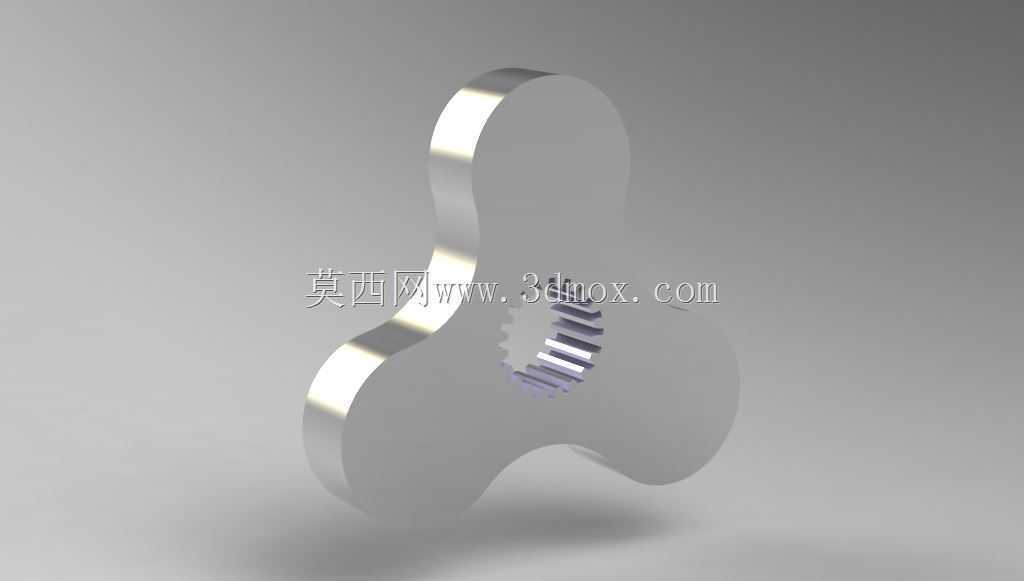

　　在市政污水处理、食品流体输送、粘稠化工介质转运等工况场景里，凸轮转子泵的应用占比逐年提升，这类容积式泵对介质的适应性强，输送高粘度物料、含软性颗粒介质时不会出现过度剪切破坏物料性状，也不容易发生叶轮卡滞故障，核心就在于泵腔内的凸轮转子啮合结构设计。本次拆解呈现的是三叶型凸轮泵的核心传动与转子组件，从结构组成来看，整套核心件包含主动轴带齿轮段、两个三叶凸轮转子、泵腔密封容腔壳体三个核心部分，主动轴采用外花键结构作为动力输入端，和外部驱动电机的输出轴套配合传递扭矩，花键配合的间隙控制在0.02-0.05mm区间，既保证传动过程无明显回差，也能抵消热胀冷缩带来的配合应力。两个三叶转子呈对称布置在泵腔内部，转子型线采用圆弧-摆线复合廓线，

　　啮合过程中两个转子的型面始终保持0.1-0.15mm的均匀间隙，既不会发生型面刮擦磨损，也能保证泵腔的容积效率，避免输送介质从高压侧回流到低压侧。从安装边界来看，泵腔壳体采用长圆形腰型结构，两个转子的中心距和转子的回转半径匹配，转子回转过程中，叶顶和壳体内壁的间隙控制在0.1mm以内，保证密封容腔的形成与切换，整套核心组件的轴向尺寸根据流量参数匹配，小流量工况下轴向宽度可控制在80mm以内，大流量工况可按比例加宽转子轴向尺寸，不需要改动转子型线和中心距参数，能快速形成系列化设计。设计这类凸轮泵结构时，首先要根据目标输送流量确定单转排量，单转排量由两个转子和泵腔围成的四个密封容腔的总容积决定，三叶转子相比两叶转子，

　　每转的容腔切换次数更多，输出流量的脉动率更低，管道振动更小，适合对流量稳定性要求高的输送场景。转子的材质选择根据输送介质调整，输送食品级介质时采用304或316L不锈钢整体铣削成型，表面抛光至Ra0.8以下避免介质残留，输送含磨损颗粒的污水类介质时，可在转子表面喷涂碳化钨涂层提升耐磨性能。主动轴的支撑采用两端角接触球轴承布置，承受径向力和少量轴向力，轴端采用双道机械密封防止介质泄漏，密封腔的冲洗接口可根据介质特性选择外接冲洗或者自冲洗结构。实际装配过程中，需要先调整两个转子的相位角，保证转子啮合时间隙均匀，相位偏差不能超过0.5度，否则会出现转子碰擦或者容积效率骤降的问题，转子和端盖之间的轴向间隙控制在0.08-0.12mm，

　　间隙过大会导致端面泄漏增加，间隙过小会在热态运行时出现端面刮擦。这类凸轮泵的进出口采用对称的法兰结构，可通过改变转子的旋转方向实现介质流向的切换，不需要调整管路安装方向，在需要双向输送的工况下有明显优势，相比离心泵，凸轮泵的自吸能力更强，自吸高度可达8-9米，不需要灌泵就能启动，在槽车卸料、地下池体介质提升场景下能减少辅助设备投入。从建模逻辑来看，绘制转子型线时需要先建立两个转子的中心距基准，通过参数化方程生成单叶型线后阵列得到三叶轮廓，再通过布尔运算切除转子和轴的配合孔，花键轴部分采用参数化花键插件生成，保证齿形精度符合渐开线花键标准，泵腔壳体的腰型内腔以两个转子的回转轨迹为边界偏置间隙量生成，保证内壁和转子叶顶的间隙均匀。整套结构没有易损的叶轮叶片，转子之间无接触传动，日常维护只需要定期更换机械密封和轴承，维护成本远低于同流量参数的螺杆泵和离心泵，在中小流量高粘度介质输送场景下的适配性极强。
