不锈钢牙科钳式手术工具结构设计

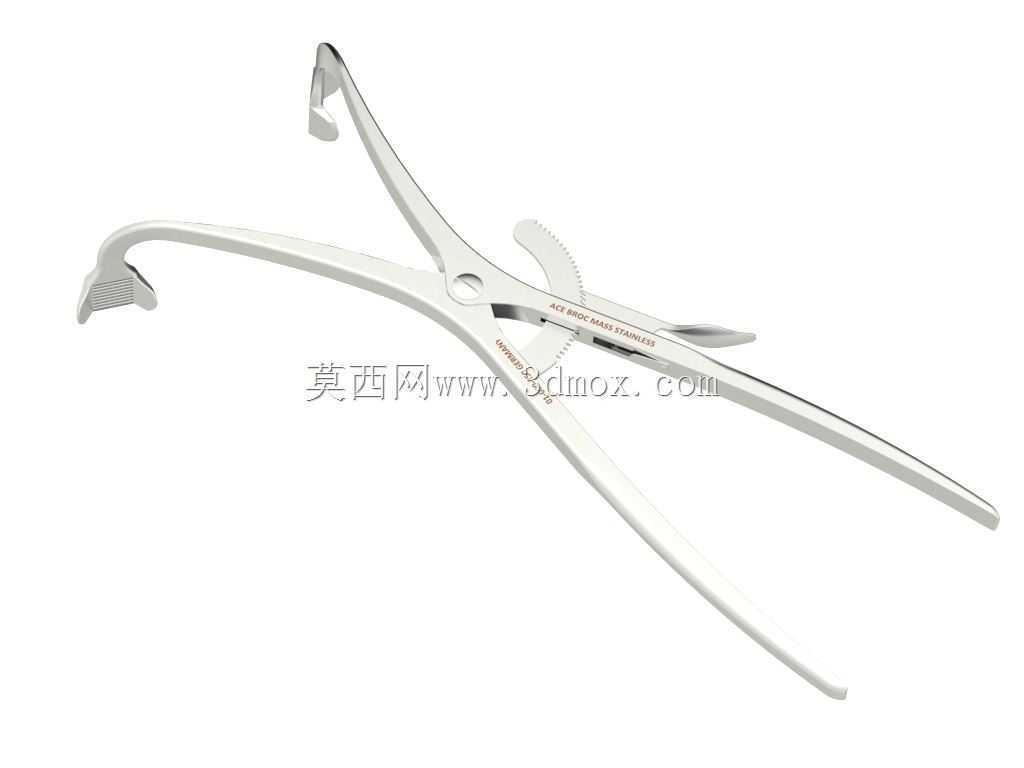

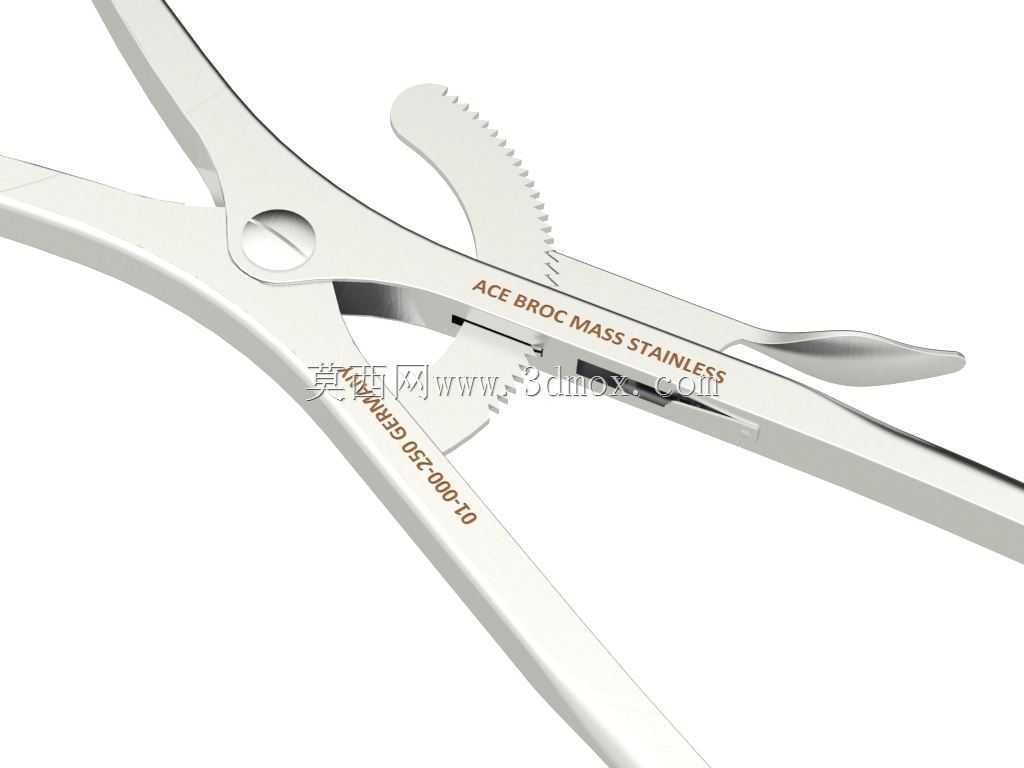

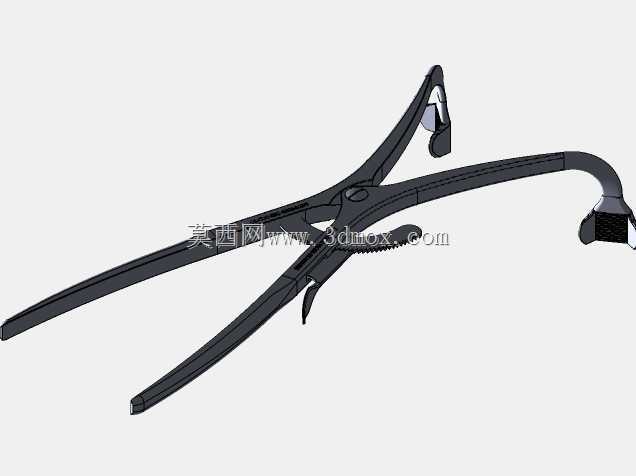

　　这款钳式牙科工具的结构设计，完全围绕口腔临床操作的实际工况展开，首先要考虑的就是口腔内狭窄的操作空间，整体钳身采用细长流线型轮廓，铰接点位置经过反复校核，既保证钳头开合角度满足临床操作需求，又避免钳臂过度张开剐蹭患者口腔内壁。钳身主体选用医用不锈钢材质，表面做亚光抛光处理，既满足医用器械高温高压消毒的耐腐蚀要求，也能避免手术灯照射下产生反光干扰术者视线。从功能结构来看，钳臂内侧集成了棘轮锁止结构，也就是钳身上带齿的锁止片，当钳头夹持住患部组织或者牙科耗材时，锁止结构可以自动卡合，维持稳定的夹持力，不需要术者持续施加握力，能大幅降低长时间手术操作的手部疲劳，锁止齿的齿距经过细化设计，每一档的夹持力增量控制在合理区间，

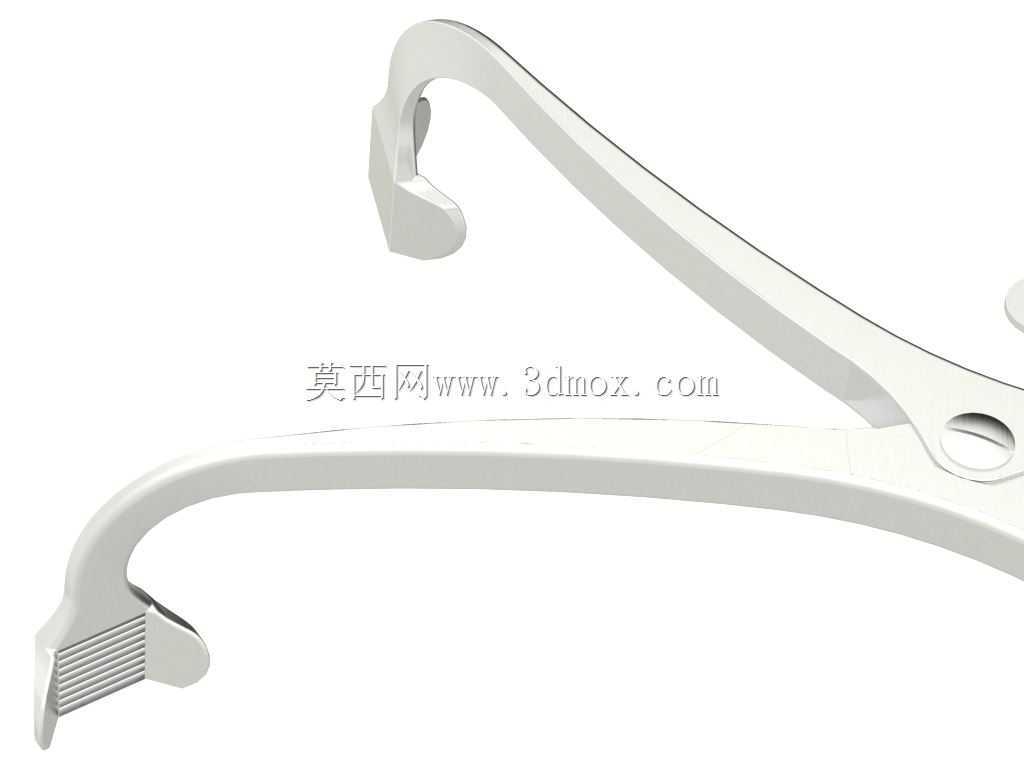

　　既不会因为夹持力过大损伤牙周组织，也不会因为锁止力不足导致夹持物松脱。钳头的工作端轮廓做了圆弧钝化处理，所有棱边都做了R0.3以上的圆角，避免在口腔内操作时划伤黏膜，钳头的夹持面做了细密的防滑纹理，在夹持牙针、小骨块或者缝合针的时候，能提供足够的静摩擦力，不会出现打滑偏移的问题。铰接部位采用精密销轴配合，销轴与钳身安装孔的间隙控制在0.02mm以内，既保证开合动作顺畅无卡滞，也不会出现旷量导致钳头错位，销轴两端做铆压封边处理，满足反复消毒、多次使用的结构强度要求，不会出现销轴松脱的故障。钳臂的握持部位根据人体工学做了弧度优化，贴合手掌虎口与指腹的自然轮廓，握持时受力均匀，即使佩戴医用乳胶手套操作，也能稳定控制器械的角度与夹持力度。

　　在设计过程中，首先要明确该工具的核心应用场景是口腔外科手术、齿科修复操作中的夹持、固定、辅助复位作业，所以整体的尺寸边界严格控制：闭合状态下整体长度控制在160mm左右，钳头最大开合角度不超过30度，钳身最宽处不超过12mm，能够轻松伸入口腔后牙区操作，不会因为器械尺寸过大遮挡术者视野。锁止结构的解锁拨片设置在钳臂外侧，只需要拇指轻推就能快速解锁，操作逻辑符合临床医护的使用习惯，不需要改变握持姿势就能完成锁止与解锁的切换。钳身表面的标识采用激光蚀刻工艺，不会因为反复消毒、清洗出现标识脱落，方便器械清点与分类管理。从结构强度校核来看，钳身的受力薄弱点在铰接孔周边与锁止齿根部，通过有限元分析模拟最大夹持力工况下的应力分布，

　　对应力集中区域做了局部加厚处理，保证在100N夹持力下不会出现塑性变形，锁止齿的齿形做了渐开线优化，啮合时接触面积均匀，不会出现应力集中导致的断齿问题。另外，整个器械的结构没有复杂的内嵌死角，所有拼接缝隙都做了密封焊接处理，抛光后表面粗糙度Ra值控制在0.8以下，不会残留血液、消毒药剂，方便术后清洗消毒，满足医用器械的卫生要求。钳臂的弹性变形量经过严格测算，当施加正常操作握力时，钳臂的弹性变形量不超过0.5mm，保证夹持力的传递精准，术者可以通过手部的力度反馈精准控制钳头的夹持力度，避免力度失控造成医疗损伤。
