台式机CPU轴流散热风扇结构设计

　　日常做消费电子散热结构选型时，这类标准尺寸轴流风扇是接触频次极高的部件，不管是台式机CPU塔式散热器的配套风源，还是机箱进出风风道搭建、工控机主板主动散热、小型服务器局部散热点位，都能看到同结构产品的应用。从实际使用场景来看，这类风扇的核心作用是通过定向气流带走散热鳍片堆积的热量，避免芯片因温度过高触发降频、过热保护甚至硬件损坏，是主动散热系统里不可或缺的动力部件。

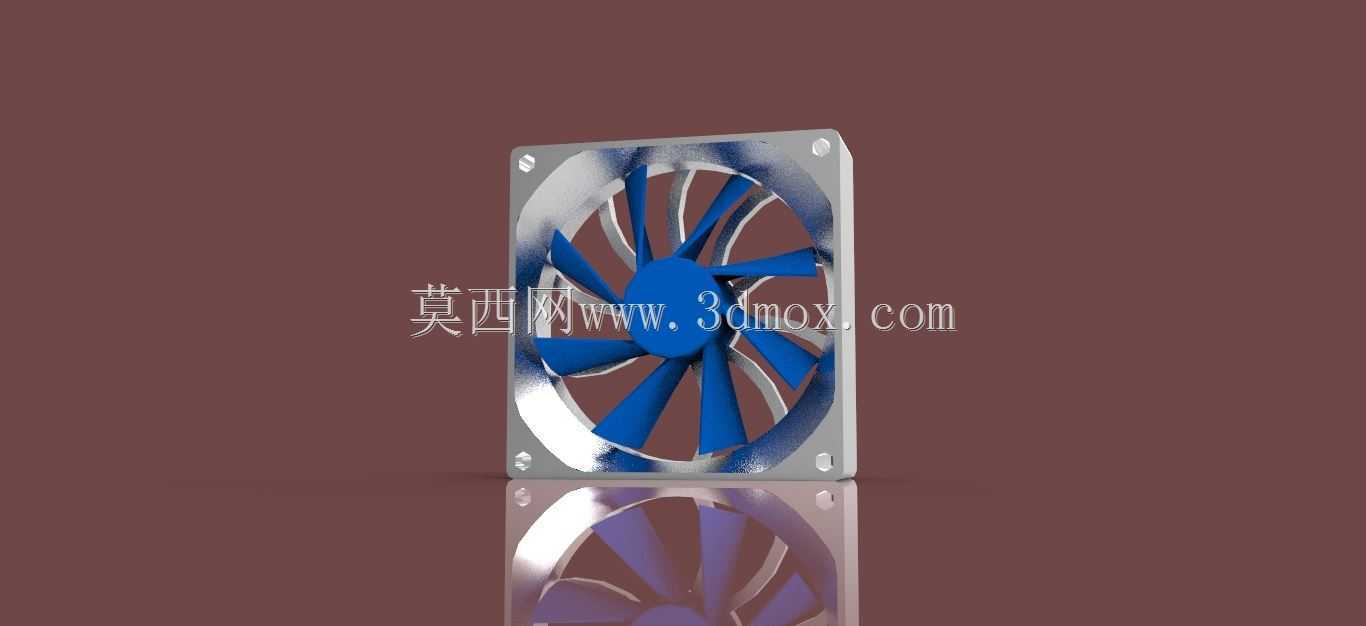

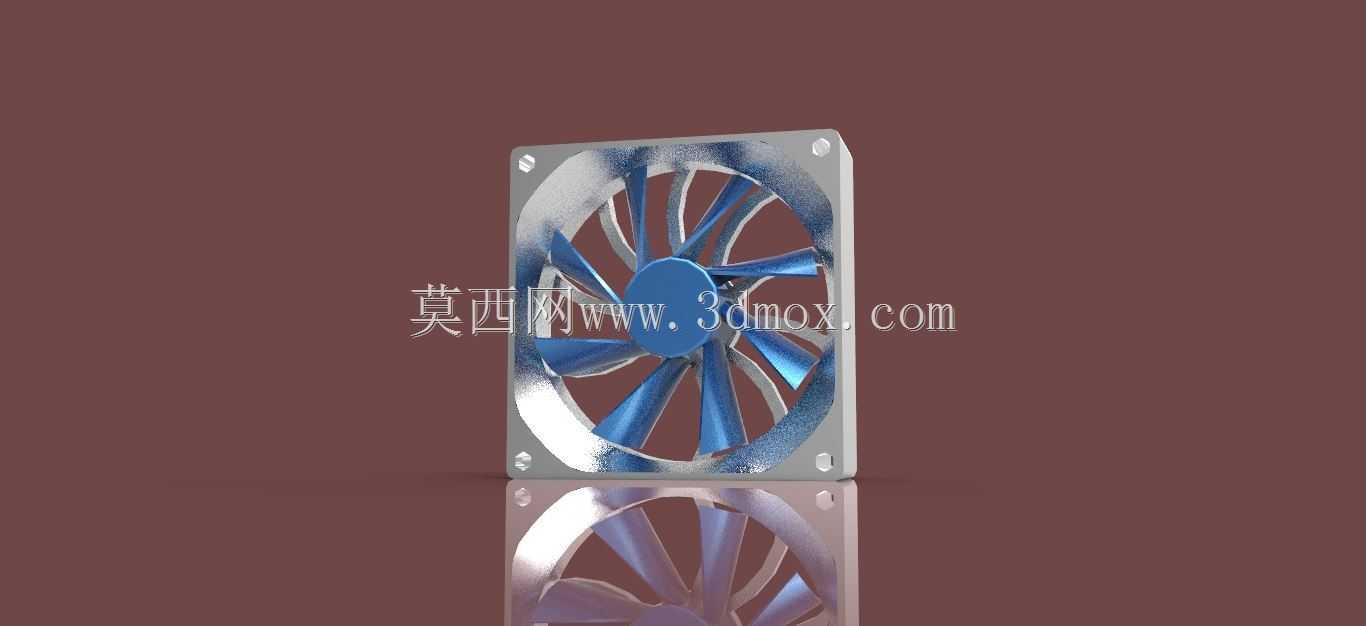

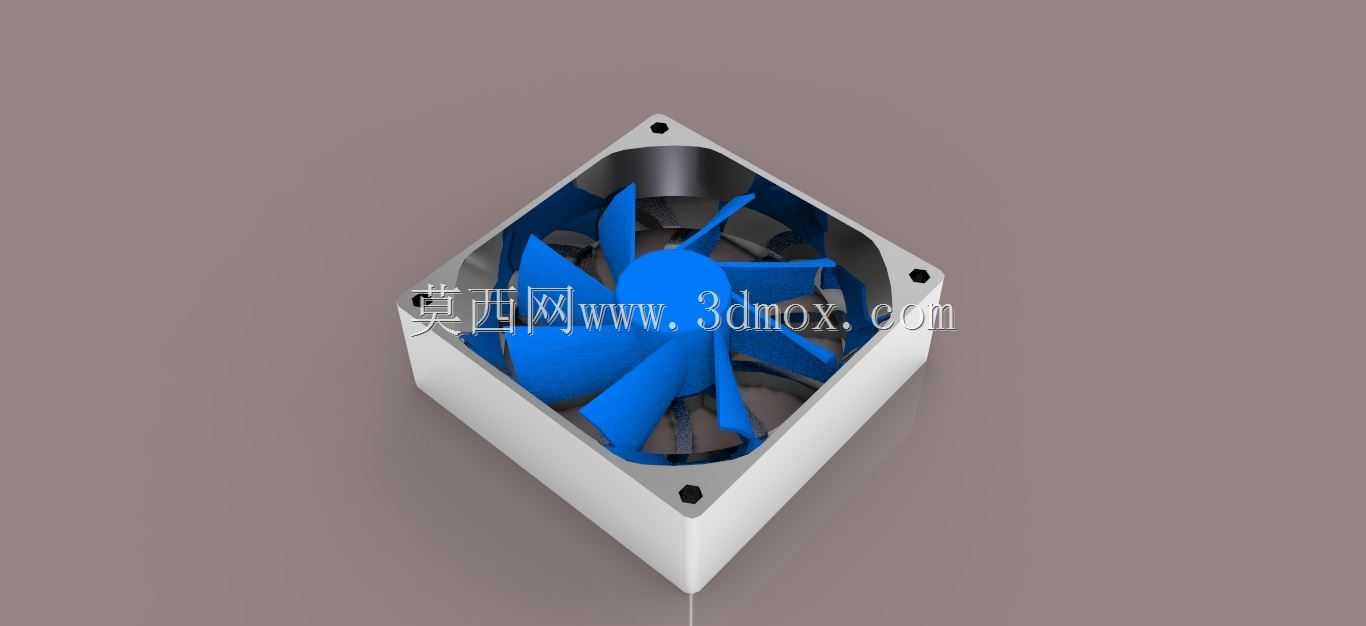

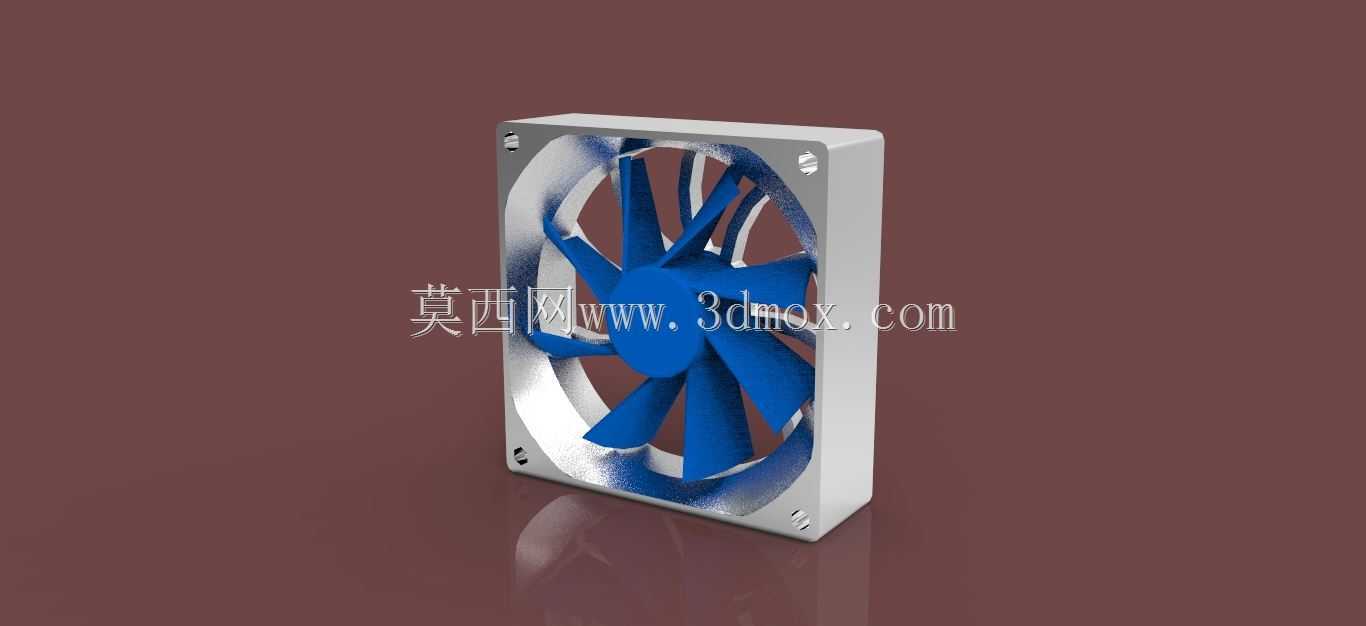

　　从结构设计逻辑来看，这款风扇采用外框加中心轮毂加七片后倾式扇叶的经典轴流布局，外框为正方形切角设计，四个角预留了标准安装孔位，适配行业通用的120mm安装孔距，安装时可通过橡胶减震钉或者自攻螺丝固定在散热鳍片、机箱风扇位或者独立支架上，外框的厚度也遵循通用规格，不会和内存马甲、主板散热装甲产生安装干涉。扇叶采用蓝色工程塑料注塑成型，叶型经过气动优化，后倾的曲率设计能在相同转速下获得更高的风压与风量，同时降低扇叶切割空气产生的紊流噪音，扇叶和外框内壁之间预留了均匀的转动间隙，既避免转动时出现擦碰异响，也能减少间隙漏风提升送风效率。中心轮毂位置内置驱动电机与轴承结构，轮毂的曲面导流设计能减少中心区域的气流死区，让进风侧的气流更顺畅地导入扇叶做功区域。

　　做三维建模时，这类结构需要重点把控几个安装边界尺寸：首先是外框的外形公差，四个安装孔的中心距必须严格匹配通用标准，孔位的倒角深度要适配常用安装钉的头部尺寸，避免安装时出现钉头突出或者固定不牢的问题；其次是扇叶的转动包络尺寸，要确保扇叶转动时的最大外圆和外框内壁保留均匀的安全间隙，同时扇叶前缘和进风侧防护网、后缘和出风侧散热鳍片之间也要预留足够的安全距离，避免装配误差导致扇叶剐蹭。另外外框的四个边角做了小角度的斜切处理，既可以减少安装时的锐角磕碰，也能在多风扇并排安装时预留少量形变间隙，避免框体热胀冷缩产生挤压变形。

　　从功能特性来看，这类风扇的供电接口通常适配主板标准风扇插针，支持PWM转速调节，可根据芯片实时温度动态调整转速，平衡散热性能与运行噪音。扇叶的动平衡设计是产品可靠性的关键，建模时需要确保每片扇叶的质心分布均匀，避免高速转动时产生振动，振动不仅会带来额外的共振噪音，长期使用还会加速轴承磨损，缩短风扇的使用寿命。外框采用的白色硬质工程塑料具备足够的结构强度，安装时拧紧螺丝不会出现框体开裂，同时材料具备一定的耐温性能，能够长期在机箱内部的高温环境下工作，不会出现受热变形的问题。

　　在实际选型搭配时，这类风扇的风压参数需要匹配对应散热鳍片的密度，如果是搭配密鳍片的塔式CPU散热器，需要选择风压表现更好的叶型设计，确保气流能够穿透鳍片间隙带走热量；如果是用作机箱进出风，则可以适当偏向大风量低转速的叶型，降低运行噪音。建模过程中还需要预留出线材的走线路径，通常供电线从外框的一角引出，设计时要避免线材和扇叶产生干涉，同时预留线卡的固定位置，方便装配时固定线材。
