医用弯尖止血钳手术器械结构设计

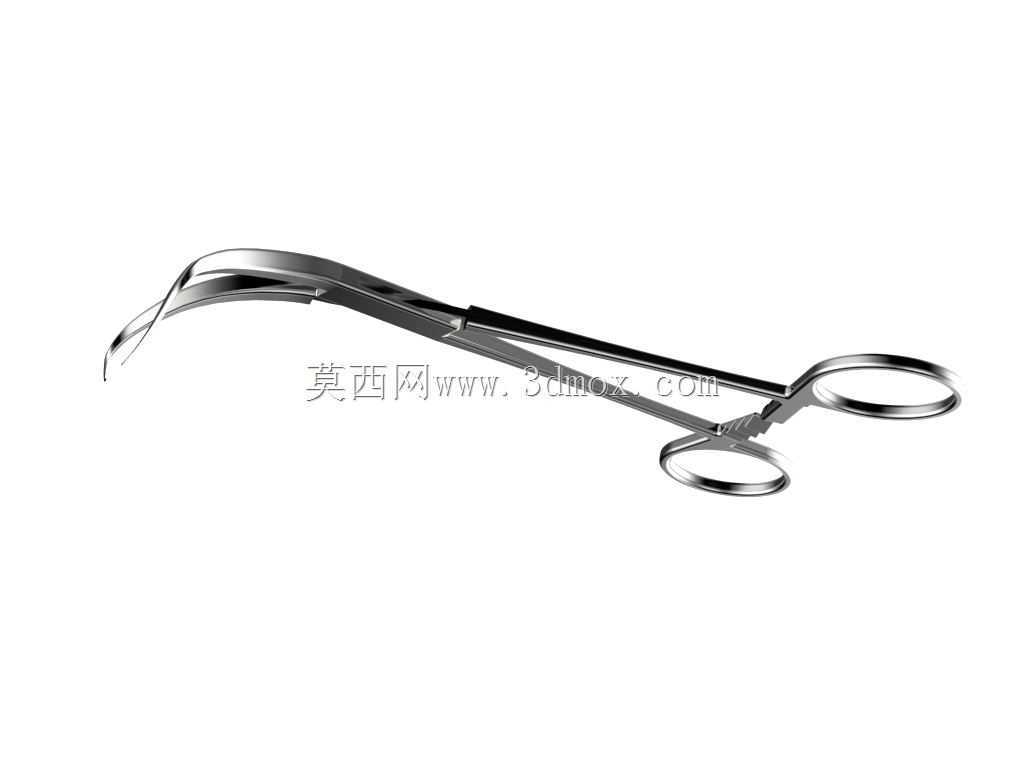

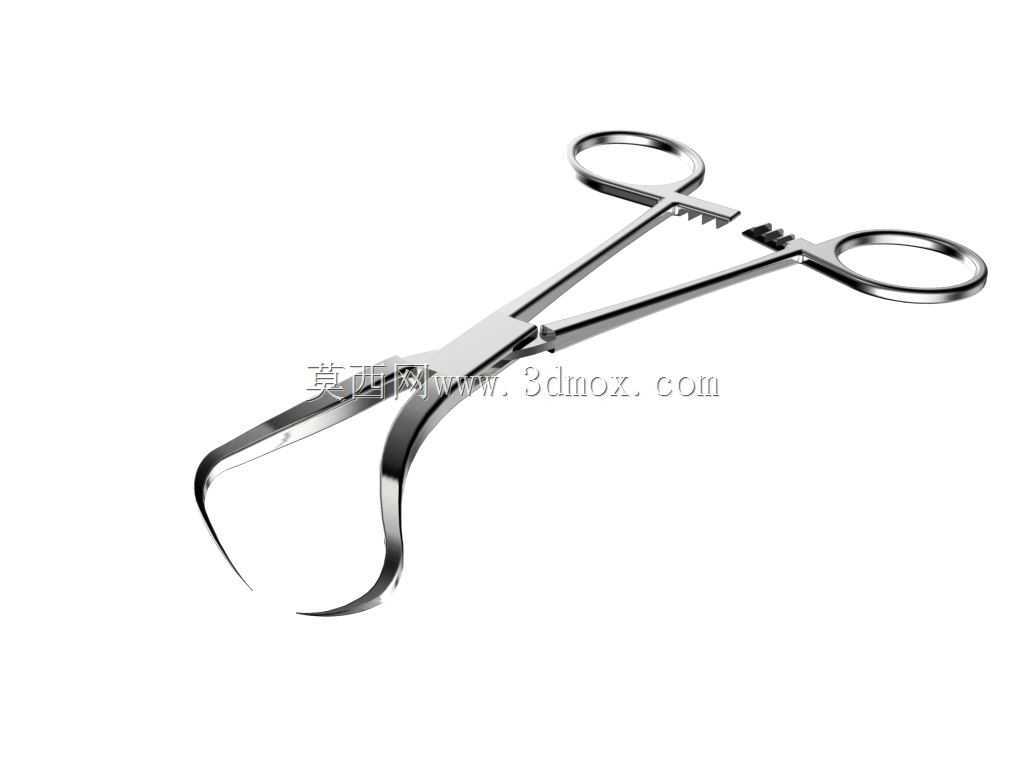

　　这款弯尖止血钳是手外科手术操作中常用的夹持类器械，日常临床场景中多用于浅表组织止血、细小血管夹持、手术辅料固定等操作，在断指再植、皮瓣移植、手部外伤清创等精细手术中使用频次极高。从结构设计来看，整体采用对称式剪式铰接布局，指环部分做了圆弧过渡处理，适配医护人员手指握持的发力角度，长时间操作不易产生硌手的疲劳感，铰接轴的配合间隙控制在0.02mm以内，开合过程无卡顿、无松旷，保证夹持力度的精准传递。钳头部分采用弯形尖嘴设计，弯曲角度适配手部狭小术野的操作需求，能够绕过浅表组织抵达深层操作位点，尖部做了钝化圆角处理，避免操作中刺破血管或误伤周围神经组织，钳头咬合面加工有细密的横向齿纹，夹持组织时不会出现滑脱问题，咬合对齐精度控制在0.

　　01mm以内，闭合状态下尖部无错位缝隙，能够稳固夹持直径0.1mm级的细小血管。锁止结构设置在钳臂中段，采用多档位棘轮棘爪结构，共设置5档锁止位置，可根据夹持需求调整锁止力度，既可以轻柔夹持脆弱的血管组织避免压伤，也可以牢固夹持坚韧的筋膜组织不会松脱，锁止档位切换时反馈清晰，单手即可完成解锁、锁止操作，适配手术中单手操作的使用习惯。整体外形长度控制在140mm左右，钳头最大张开角度为30度，在狭小的手部术野中操作不会遮挡手术视野，钳臂的截面采用椭圆形变截面设计，从铰接位置到指环位置截面逐渐加宽，既保证了钳臂的结构强度，夹持受力时不会出现形变，又尽可能控制了整体重量，整钳重量控制在25g以内，长时间握持操作不会增加手部负担。

　　设计过程中充分考虑了临床清洗消毒的需求，所有棱边都做了R0.3以上的圆角处理，不存在清洁死角，铰接位置的配合间隙经过优化，高压蒸汽消毒后不会出现锈死、开合卡滞的问题，整体材质选用医用级不锈钢，满足反复消毒使用的强度与耐腐蚀要求。在实际建模过程中，先通过草绘绘制整体对称轮廓，确定铰接点的位置与钳头弯曲曲率，再通过曲面建模完成钳头齿纹、锁止棘轮的细节特征，装配过程中通过干涉检查验证开合全行程无部件碰撞，模拟不同锁止档位下的钳头夹持力分布，保证咬合面受力均匀，不会出现局部压力过大损伤组织的问题。这类精细外科器械的设计核心在于操作精度与使用手感的平衡，既要保证结构强度满足夹持力需求，又要控制整体尺寸适配精细操作的术野要求，每一处结构细节都对应临床操作中的实际痛点，比如指环内侧做了细微的磨砂纹理处理，戴医用手套操作时不会出现打滑问题，钳臂外侧做了镜面抛光处理，减少术中组织液、血液的附着，降低术后清洁的难度。
