对夹式软密封蝶阀工业结构设计

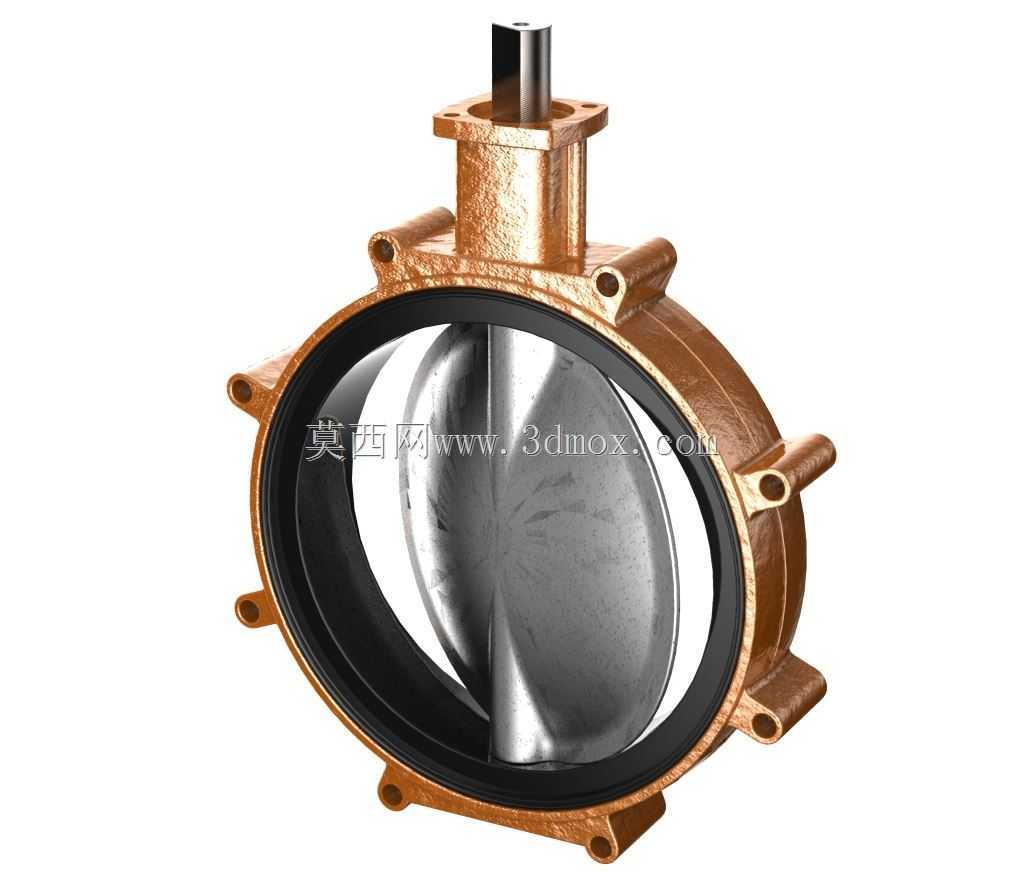

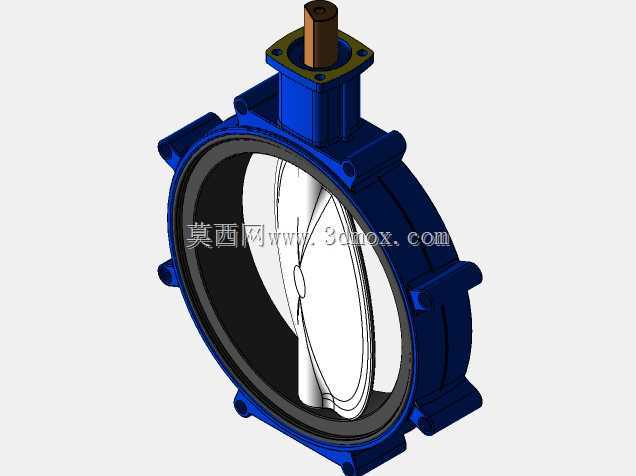

　　在市政给排水、暖通空调循环水、化工介质输送、冶金工艺管路等场景中，蝶阀是应用占比极高的管路通断控制部件，本次设计的对夹式软密封蝶阀，核心定位是中低压工况下的快速截断与流量调节需求，适配公称压力1.0MPa-1.6MPa的常温流体管路，可兼容清水、弱腐蚀性流体、压缩空气等多种常见工业介质。从结构设计逻辑来看，这款蝶阀采用对夹式安装结构，区别于法兰式蝶阀的双侧法兰连接设计，对夹结构的阀体本身不带连接法兰，安装时直接夹在管路两端的配对法兰之间，通过穿装螺栓完成固定，这种设计的核心优势是大幅压缩阀门的轴向安装尺寸，在空间局促的管廊、设备集成管路、楼宇管井等场景中，能有效降低管路排布的空间占用，同时减少阀体本身的材料用量，控制整体重量。

　　阀体采用球墨铸铁材质的一体式铸造结构，铸造流道做了圆弧过渡处理，避免介质流经时出现紊流区，降低管路压损；阀体周向均匀分布的螺栓过孔位置，经过同轴度公差校核，确保安装时与配对法兰的孔位完全对齐，不会出现安装别劲导致的密封面错位问题。阀板是蝶阀的核心截流部件，本次设计的阀板采用流线型球面结构，相比传统平板式阀板，在开启过程中介质绕流更顺畅，流阻系数可降低15%左右，阀板表面做了抛光处理，减少介质挂壁与结垢风险，适配含少量杂质的流体工况。密封结构采用丁腈橡胶材质的整体式阀座，阀座嵌装在阀体内壁的环形槽内，过盈量经过反复校核，当阀板旋转至关闭位置时，阀板外圆与橡胶阀座形成整圈均匀的线接触密封，相比面接触密封，所需的关闭扭矩更小，

　　同时密封比压分布更均匀，不会出现局部压溃导致的泄漏问题；阀座与阀杆的配合位置也设置了密封结构，避免介质从阀杆穿出位置出现外漏，满足工业管路的无外漏要求。阀杆采用不锈钢材质的一体式结构，与阀板通过扁方结构传递扭矩，避免键连接长期使用后出现间隙松旷，阀杆上下两端设置了自润滑轴套，降低开关过程中的摩擦阻力，同时轴套具备一定的耐磨性能，可承受上万次开关循环的磨损量，顶部的阀杆连接端采用标准方头结构，可适配手动手柄、蜗轮执行器、气动执行器、电动执行器等多种驱动方式，满足不同自动化程度的管路控制需求。从安装边界来看，这款蝶阀的轴向结构尺寸严格遵循行业通用对夹蝶阀的安装长度标准，可直接替换同通径的老旧同类型蝶阀，无需调整管路两端法兰的间距，

　　降低现场改造的施工量；阀体的外圆轮廓尺寸经过校核，安装时不会与法兰螺栓发生干涉，阀杆顶部的驱动连接端预留了足够的执行器安装空间，不管是加装手动蜗轮箱还是气动执行机构，都不需要额外制作转接支架。在实际工况适配性上，软密封结构的密封性能优异，可达到零泄漏等级，适合对截断密封性要求较高的给排水、消防管路场景，同时阀板的旋转角度可在0-90度之间任意调节，通过调整阀板的开度，可实现管路流量的线性调节，兼顾截断与调节双重功能。设计过程中对阀板的受力做了有限元校核，在额定公称压力下，阀板的最大变形量控制在密封允许的范围内，不会出现受压变形导致密封失效的问题；阀体的安装耳位置做了加厚处理，避免螺栓紧固时出现应力集中导致的阀体开裂。另外，阀体的外表面做了环氧树脂喷涂处理，具备一定的防腐蚀能力，可适应潮湿、轻度腐蚀的安装环境，延长阀门的整体使用寿命。在管路排布设计时，这类对夹蝶阀通常安装在水平管路上，阀杆垂直向上布置，也可根据现场空间调整为水平阀杆安装，但不建议阀杆朝下安装，避免介质中的杂质沉积在阀杆轴封位置，磨损轴封导致外漏。开关位置的限位结构集成在阀体顶部的支架位置，可准确控制阀板的全开与全关位置，避免开关过位导致的阀座损伤。
