墙面安装式空气管路控制球阀组件

　　这套气路控制组件主要面向小型生产车间、设备配套气路分支、实验室气路终端这类需要就近控制压缩空气通断的场景，实际使用中直接固定在建筑墙面或者设备侧立面，不需要额外搭建安装支架，能大幅缩短终端用气点的管路长度，减少气路压降损耗。

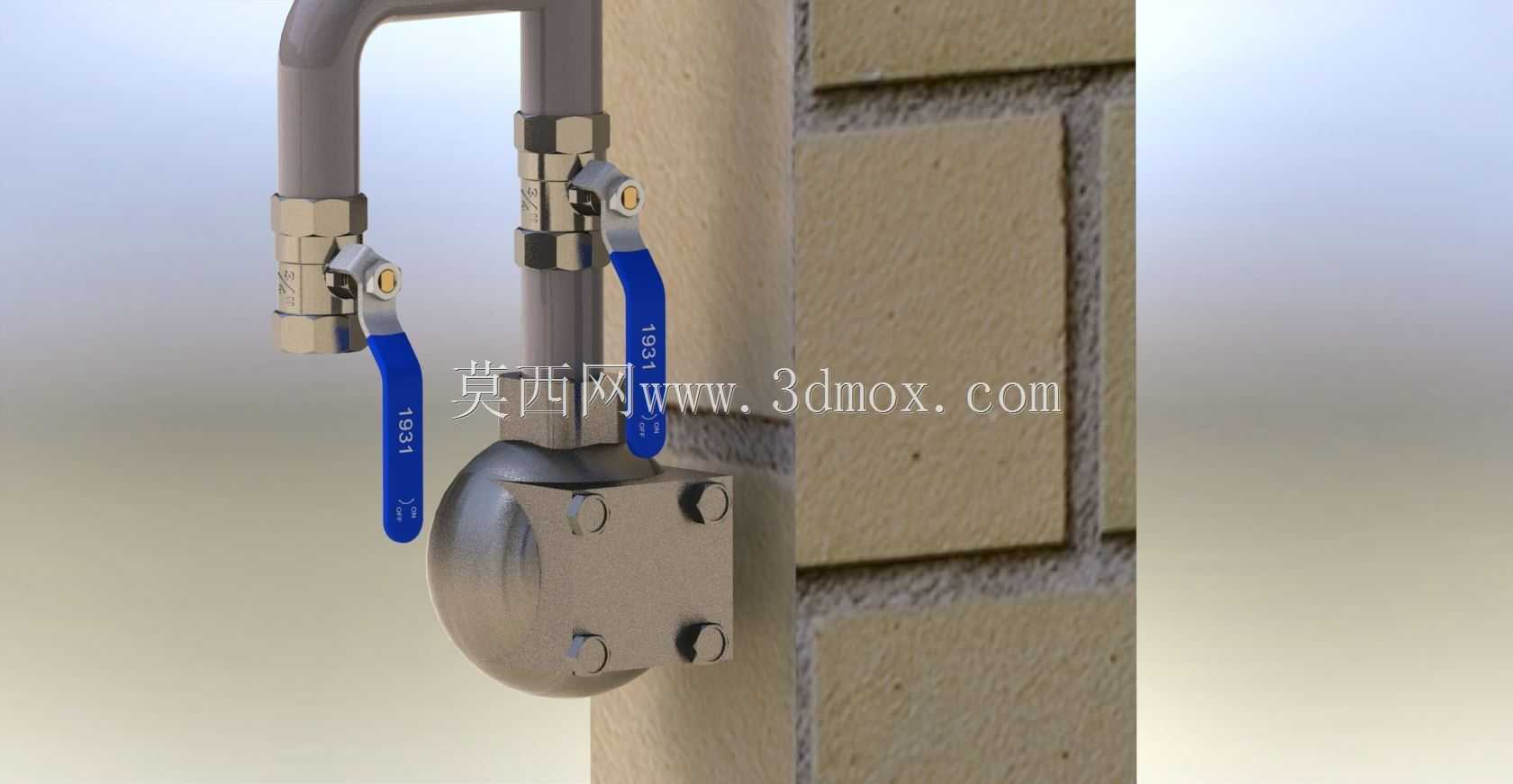

　　组件核心的控制元件采用两片式手动球阀，手柄做了加长防滑设计，操作时不需要借助额外工具，单手就能完成90度开关动作，手柄表面的标识能直观反馈阀门的通断状态，避免现场操作人员误判气路通断情况引发的操作风险。球阀和管路连接采用双卡套式接头，适配常规外径的硬质气动管路，安装时不需要对管路做套丝、焊接处理，只需要用普通扳手拧紧接头螺母就能实现密封，后期维护更换部件时拆装效率比螺纹连接提升至少一倍，也不会出现螺纹连接常见的锈死、密封带残留堵塞管路的问题。

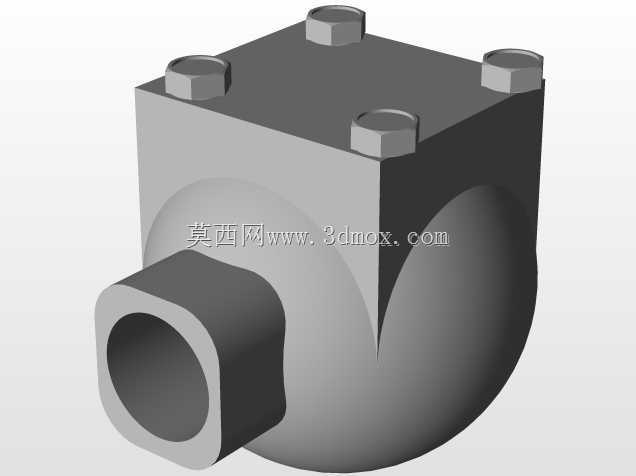

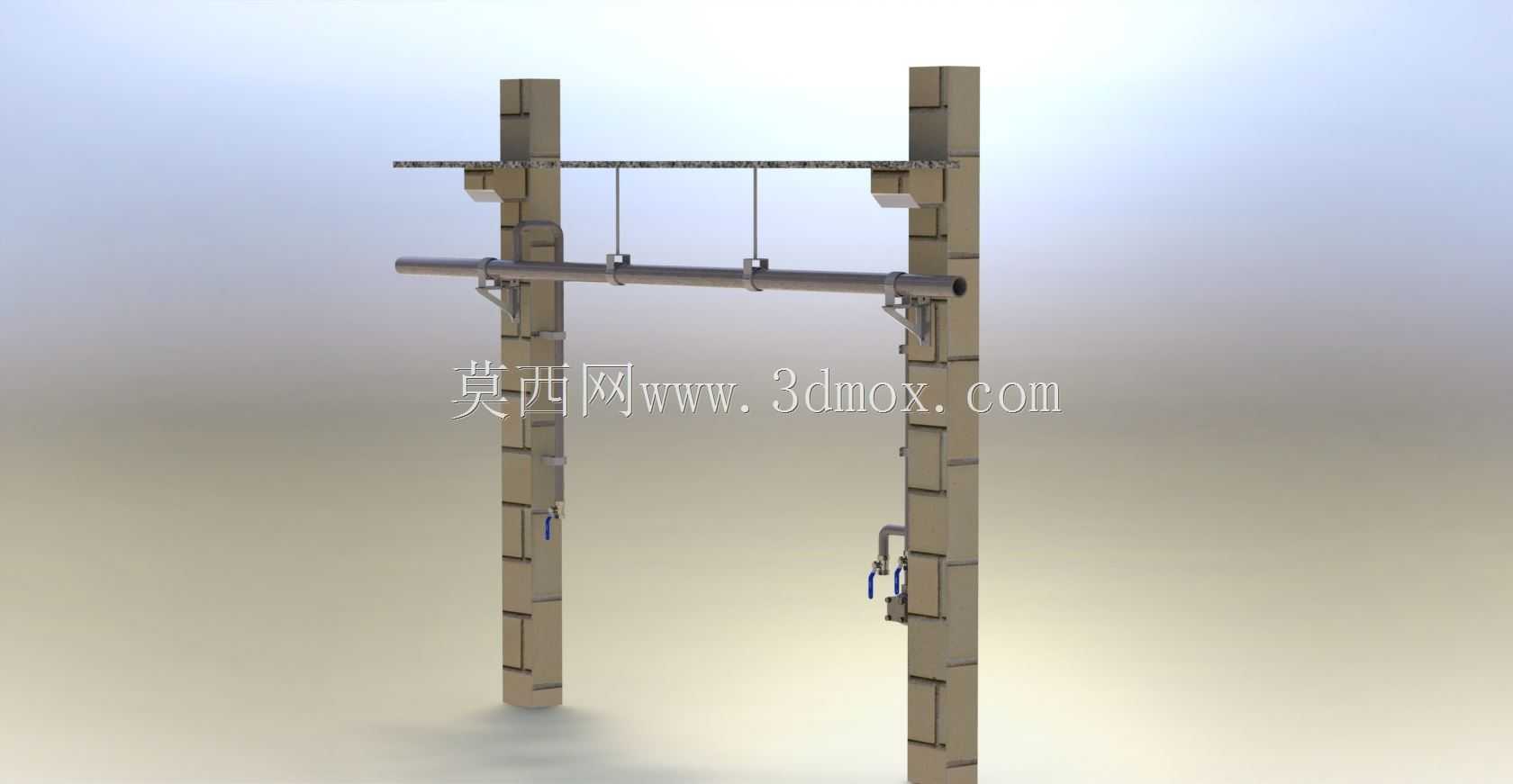

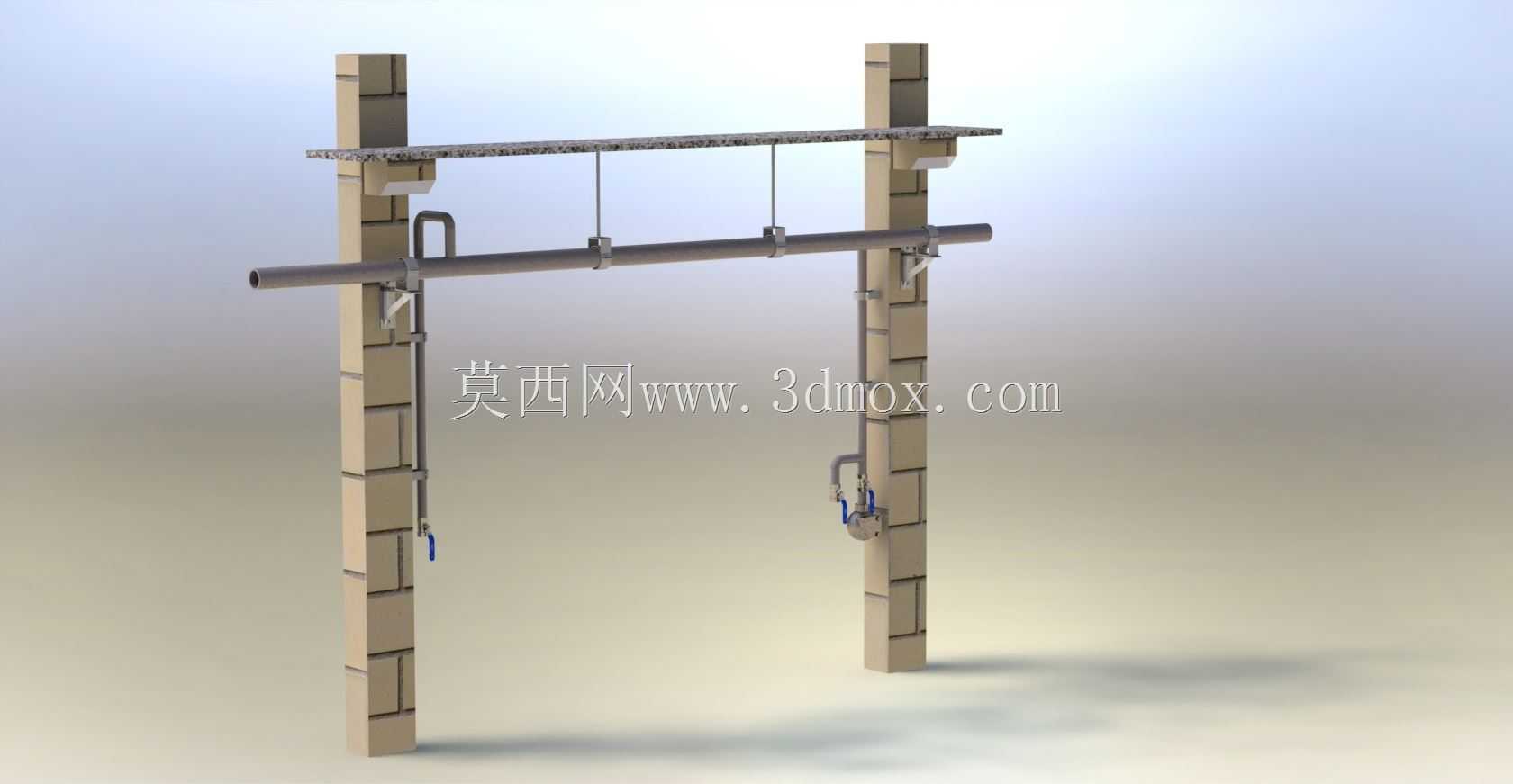

　　设计阶段首先考虑的是墙面安装的适配性，底部的安装法兰做了四个对称的沉头安装孔，孔位间距匹配常规的膨胀螺栓安装尺寸，安装时阀体和墙面之间预留了足够的扳手操作空间，不管是初始安装还是后期检修紧固接头，都不会因为空间局促导致操作受限。管路接口的朝向做了优化，进气端垂直向上接主供气管路，两个出气端分别朝向侧方和下方，能同时对接两路不同的用气终端，不需要额外加装三通接头，减少了管路的连接节点，也就降低了压缩空气泄漏的概率。

　　从安装边界来看，组件整体突出墙面的距离控制在150毫米以内，不会占用过多的通行或者操作空间，适合安装在车间通道侧墙、设备旁的立柱表面这类空间有限的位置。阀体的流道做了全通径设计，压缩空气通过时的流阻极小，即使两路终端同时大流量用气，也不会出现明显的压力下降，能满足气动工具、小型气动执行元件的供气压力要求。手柄的转动范围内没有设置多余的结构件，开关全程不会和墙面、相邻管路发生干涉，操作行程顺畅无卡滞。

　　实际选型适配时，这套组件可以直接替换传统的螺纹连接式气路截止阀，安装过程不需要改动原有主供气管路的走向，只需要在对应安装位置固定法兰底座，裁切合适长度的管路插入接头拧紧即可，现场改造的施工量能减少六成以上。密封材质采用耐老化的丁腈橡胶，长期接触压缩空气中的冷凝水、微量润滑油也不会出现硬化、变形问题，常规车间环境下使用寿命能达到五年以上，不需要频繁更换密封件。

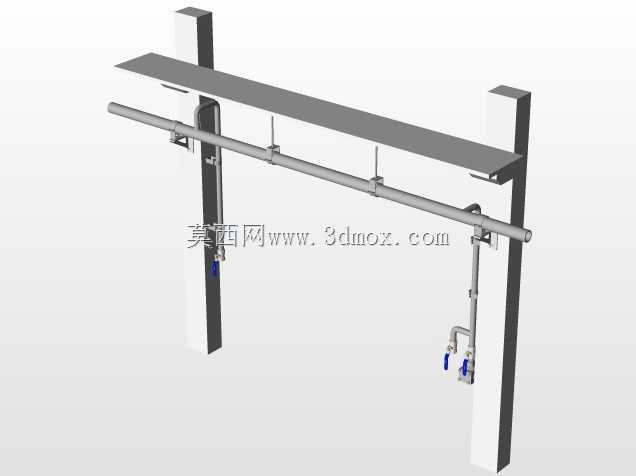

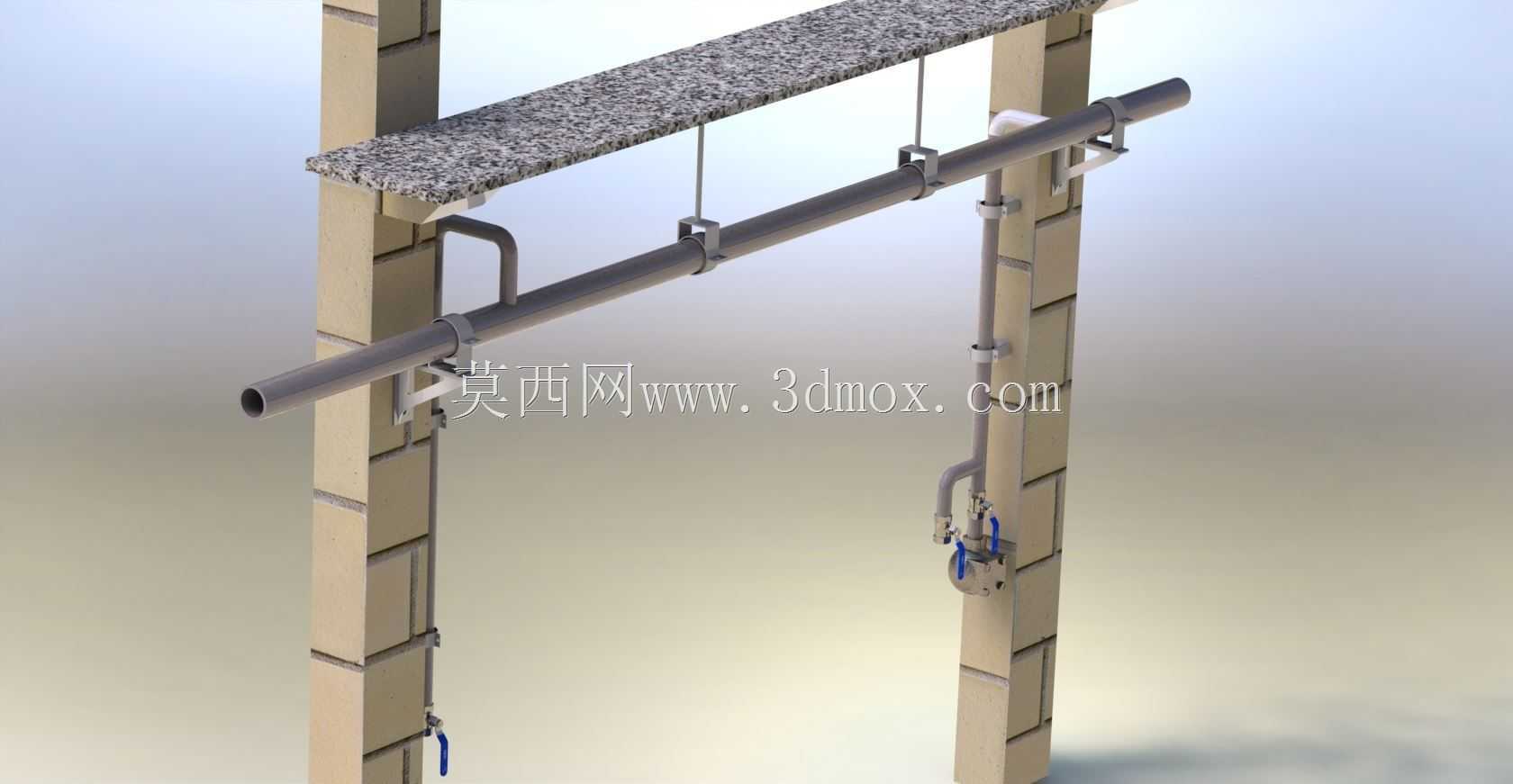

　　结构设计上把较重的阀体部分布置在最靠近安装面的位置，整体重心贴近墙面，长期使用不会因为管路振动、重力牵拉导致安装松动，管路部分的弯头采用和球阀同压力等级的标准件，后期如果需要调整管路走向，只需要更换对应角度的弯头就能适配不同的布线需求，不需要重新定制整个组件。每个球阀都能独立控制对应支路的气流通断，某一路终端需要检修时，只需要关闭对应支路的阀门即可，另一路可以正常供气，不会因为单路维护影响整个气路系统的正常运行。
