家用燃气调压气阀结构三维设计

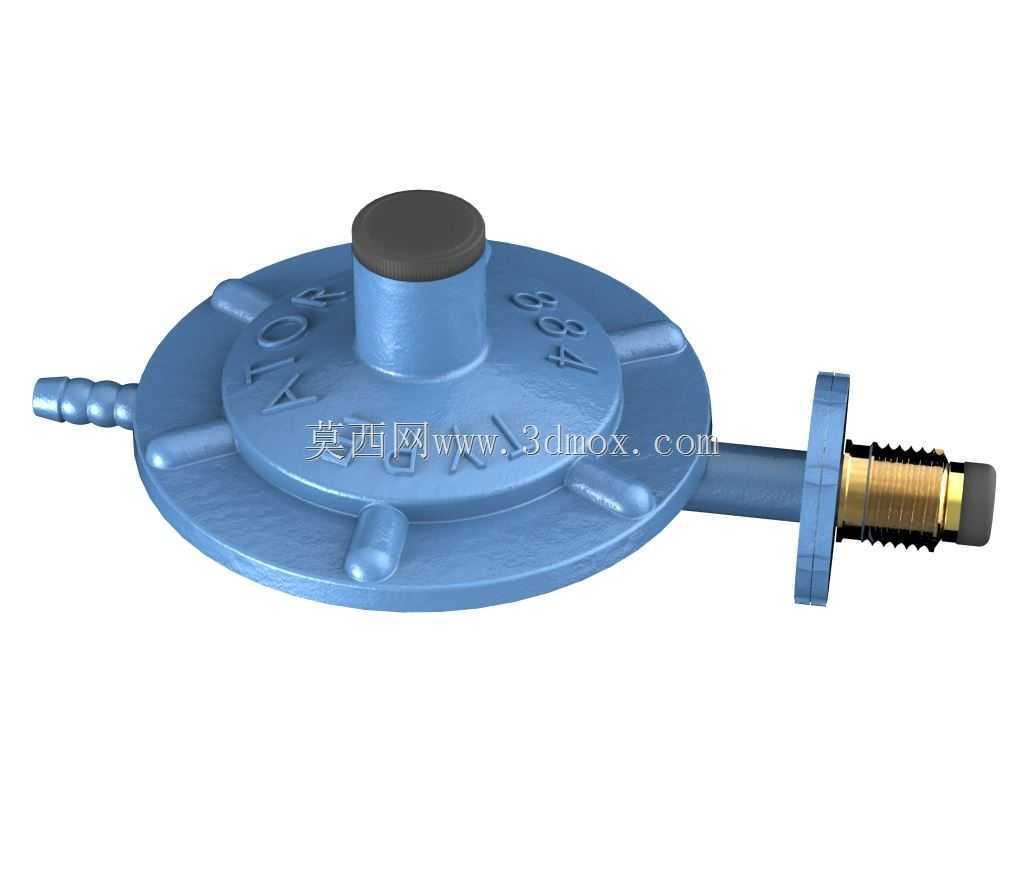

　　这款气阀核心应用场景集中在民用低压燃气管路末端，是燃气入户后连接气源管路与燃气具的关键压力调控部件，日常家用燃气灶、燃气热水器等设备的前端供气通路中，这类调压阀是必不可少的安全配套件，核心作用是将管网输送来的较高压力燃气，稳定调整到适配燃具燃烧的额定工作压力区间，避免管网压力波动导致的燃具火焰异常、供气不稳甚至燃气泄漏风险。从实际功能特性来看，该阀采用膜片式调压结构，顶部的端盖内部集成调压弹簧与橡胶膜片组件，当进气侧压力出现波动时，膜片会随压力差产生位移，联动内部阀瓣调整通气开度，自动维持出口压力的稳定，无需人工额外调节，适配民用场景下无需频繁操作的使用需求。阀体侧面的进气端采用宝塔接头结构，可直接适配家用燃气常用的橡胶软管插接，

　　接头处的多道环形凸棱能提升软管连接后的抱紧力，降低管路脱落风险；另一侧的出气端带有外螺纹与金属密封端面，可通过配套螺母与燃具的进气硬管或金属波纹管连接，螺纹段的长度经过匹配设计，既保证连接后的啮合牙数满足密封强度要求，又不会因螺纹过长导致安装时顶坏内部密封件。设计过程中优先考虑民用场景的安装便捷性与使用安全性，阀体整体采用圆盘式布局，将调压核心组件布置在圆盘形的阀腔内部，既压缩了整体轴向安装尺寸，又能让膜片获得足够的受压面积，提升压力调节的灵敏度，阀体表面的加强筋沿圆盘径向均匀分布，在不增加过多壁厚的前提下提升了阀壳的结构强度，可承受管路内的压力冲击，避免长期使用出现壳体变形。从安装边界来看，

　　该阀整体横向总长度适配家用橱柜内部的狭窄安装空间，进出气接口的中心高度与常规家用燃具的进气接口高度匹配，安装时无需额外调整管路走向，阀体顶部的调节端盖采用封闭式结构，出厂时已完成压力标定，普通用户无需自行拆解调整，避免误操作导致的压力失准。阀体下部的结构做了圆弧过渡处理，没有尖锐棱角，安装过程中不会划伤操作人员或配套管路，进出气接口的同轴度公差控制在合理范围内，安装时不会出现管路别劲的情况，降低长期使用下的密封件疲劳损耗。内部流道采用渐扩式设计，燃气从进气端进入阀腔后流速逐步降低，减少高速气流产生的啸叫噪音，同时避免气流直冲膜片导致的压力波动，阀口处的密封件采用耐燃气腐蚀的橡胶材质，长期接触燃气不会出现溶胀、硬化问题，

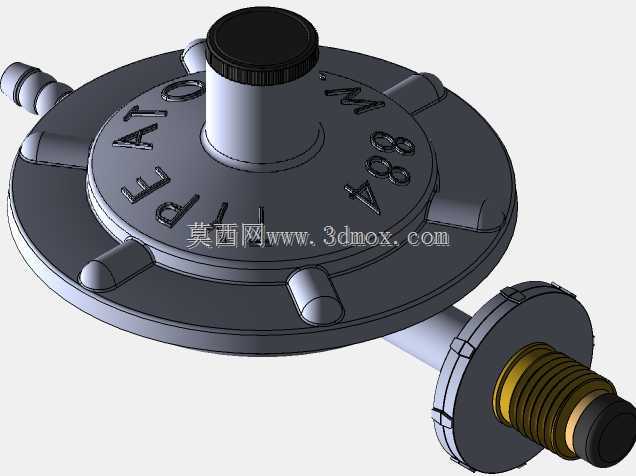

　　保证密封可靠性。在建模过程中，对各个配合面的公差做了对应匹配，比如膜片与阀腔的配合间隙、阀瓣与阀口的同轴度、接头螺纹的公差等级，都按照民用燃气具配件的相关行业标准做了设定，模型还原了实际产品的装配关系，可直接用于相关产品的结构验证、安装模拟或者教学演示场景，能帮助设计人员快速理解这类膜片式调压阀的工作原理与结构布局，也可作为民用燃气管路系统布局设计时的配套选型参考模型，模拟实际安装时的空间占位，避免管路布局时出现干涉问题。
