安全阀操纵杆机械结构三维设计

　　在承压类流体管控系统中，安全阀作为超压泄放的核心安全部件，其动作触发的可靠性直接决定整套管路、压力容器的运行安全边界，而操纵杆作为人工触发安全阀动作的核心传力构件，是手动复位型、手动应急触发型安全阀不可或缺的结构组成。这类构件的应用场景覆盖化工承压管路、锅炉蒸汽系统、油气输送场站、工业压缩空气管网等多个需要压力泄放保护的场景，在系统压力超出阈值但自动触发机构未响应的极端工况下，操作人员可通过扳动操纵杆完成手动泄压，避免超压引发的设备破损、介质泄漏甚至爆燃事故。

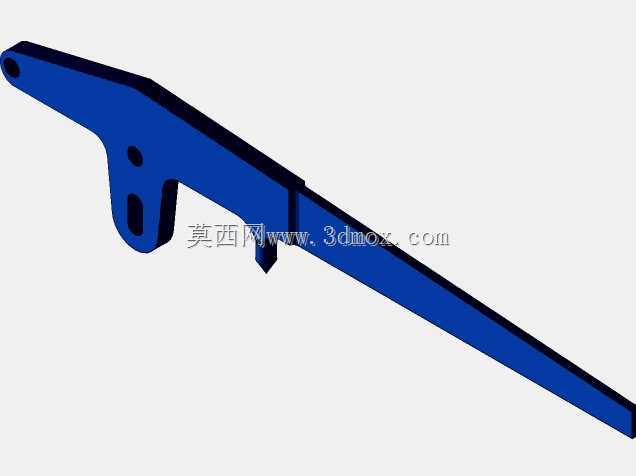

　　从功能特性来看，这款操纵杆承担着双向传力的作用：一方面需要将操作人员施加的扳动力矩稳定传递到安全阀内部的阀瓣锁止机构，克服弹簧预紧力带动阀瓣抬升完成泄放；另一方面在安全阀复位过程中，需要配合内部机构完成锁止定位，确保阀瓣回落至密封位置后不会出现异常卡滞、误触发的问题。构件整体采用扁平长条式的杆身设计，杆身表面做了等距防滑齿槽处理，这一设计并非出于外观考量，而是为了在扳动操作时增大与操作人员手部或者配套操作拨套的接触摩擦力，避免施力过程中出现打滑，同时齿槽结构也能在一定程度上提升杆身的抗弯截面模量，在同等材料厚度下获得更好的抗弯曲变形能力。

　　设计过程中首先需要明确的是安装边界约束：操纵杆根部的铰接孔需要与安全阀阀体上的铰接销轴形成间隙配合，孔位的同轴度、孔壁的表面粗糙度都有明确要求，配合间隙控制在0.02mm-0.05mm区间，既要保证杆身绕销轴转动时无卡滞，也要避免间隙过大导致传动过程中出现旷量，影响动作触发的精度。杆身末端的定位挂耳是整个构件的关键受力点，挂耳上的长圆孔用于连接安全阀内部的阀杆联动件，长圆的孔型设计是为了补偿杆身转动过程中联动件的弧形运动轨迹，避免运动过程中出现运动干涉，这一细节如果在建模阶段忽略，实际装配后会出现扳动卡涩、甚至无法完成全行程动作的问题。

　　从外形尺寸的匹配逻辑来看，杆身的总长度是根据操作力矩需求反向推导的：根据安全阀弹簧预紧力的大小，计算出触发动作需要施加在铰接点的力矩值，再结合操作人员手动施力的合理范围（通常单次扳动力不超过150N），最终确定杆身的有效力臂长度，既不能因为力臂过短导致操作费力，也不能因为力臂过长导致杆身受力时弯曲变形量超标，同时还要兼顾安全阀外部的安装空间，避免杆身过长与周边管路、防护构件发生碰撞。杆身的厚度设计则结合了材料的屈服强度参数，按照1.5倍的最大操作载荷做强度校核，确保在极端施力情况下杆身的弯曲变形量在弹性变形区间内，不会出现塑性变形导致构件报废。

　　建模过程中需要重点关注几个工艺性细节：杆身与挂耳的连接位置做了圆弧过渡处理，避免直角连接处出现应力集中，在长期反复扳动的交变载荷下出现疲劳断裂；铰接孔的孔口做了倒角处理，既方便装配时销轴的导入，也能去除孔口的毛刺锐边，避免装配过程中划伤操作人员或者破坏销轴表面的防锈层；防滑齿槽的槽深控制在0.8mm-1.2mm之间，槽距均匀，齿顶做了微小的圆角处理，避免齿顶过于尖锐划伤接触部件。这类构件通常采用冲压成型工艺加工，建模时需要预留合理的冲压拔模斜度，同时保证各个折弯位置的折弯半径符合板材冲压的工艺要求，避免出现冲压开裂的问题。

　　在实际的阀门装配流程中，操纵杆的安装位置需要与阀体上的限位结构配合，确保杆身的扳动行程刚好对应安全阀从全闭到全开的动作行程，不会出现过扳导致内部构件损坏的问题。日常运维过程中，需要定期检查操纵杆的铰接孔磨损情况、挂耳的变形情况，如果发现孔位磨损量超过0.1mm或者杆身出现永久变形，需要及时更换，避免应急操作时出现构件失效的问题。对于在腐蚀介质环境下使用的安全阀，操纵杆的表面还需要做对应的防腐处理，比如镀锌、喷塑或者采用不锈钢材质加工，建模时也需要考虑表面处理层的厚度对配合尺寸的影响，预留合理的尺寸公差。
