带刹车万向旋转工业脚轮结构设计

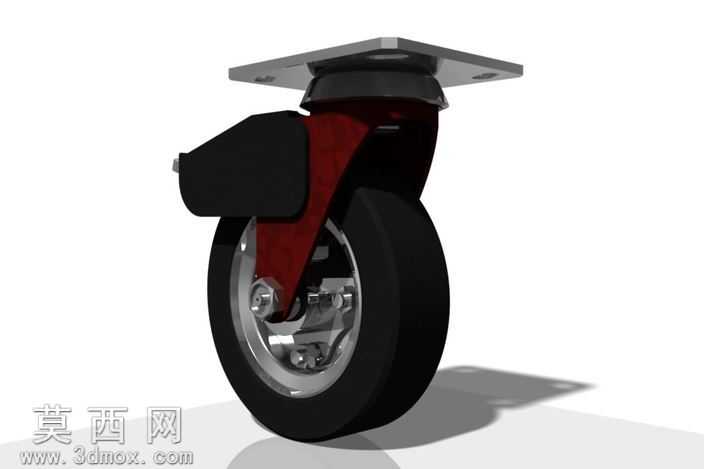

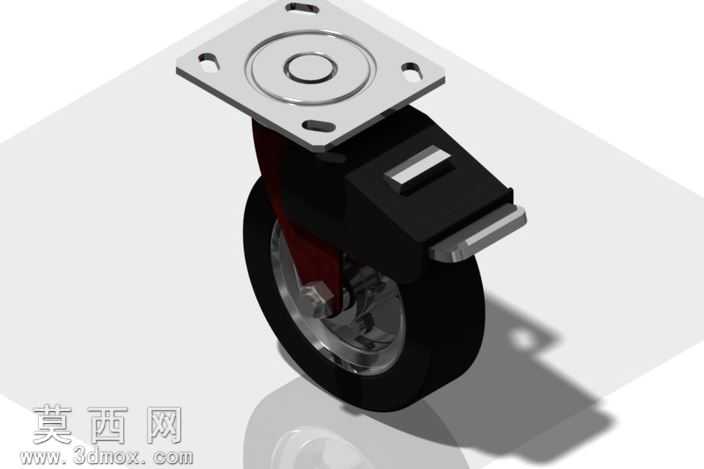

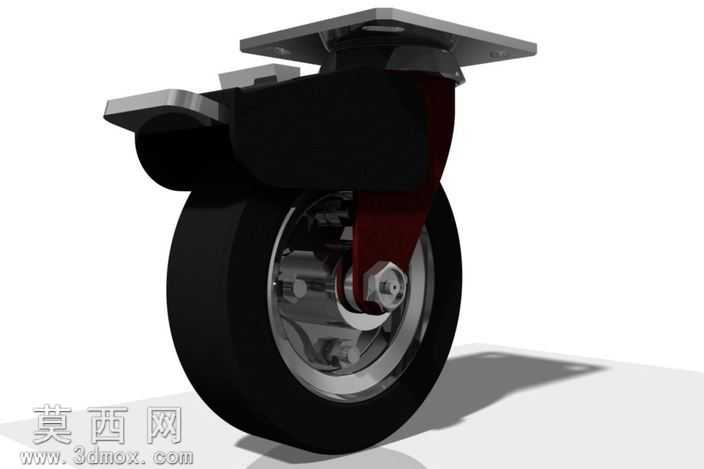

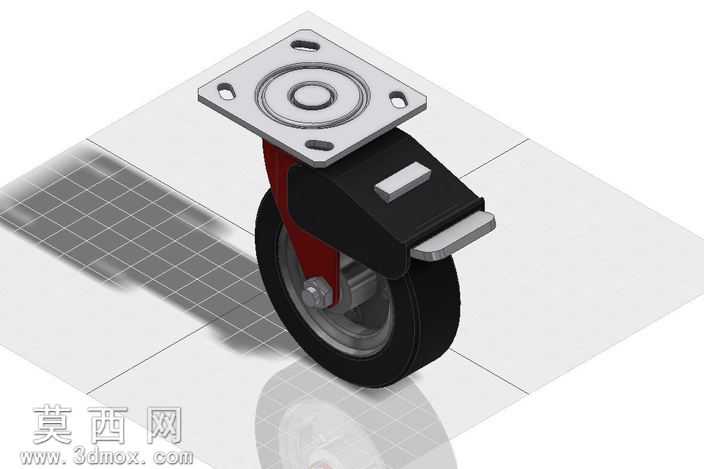

本款带刹车万向旋转工业脚轮采用三维建模软件完成全参数化设计，建模过程严格遵循工业脚轮的实际生产制造规范，对每个零部件的尺寸公差、装配间隙都做了精准的参数约束，确保模型可直接对接后续的工程图输出与生产加工环节。模型整体采用自顶向下的设计思路，先完成整体安装尺寸与承载性能的框架定义，再逐步拆分顶板、回转支架、轮架、滚轮、刹车组件、轮轴紧固件等独立零部件，每个零件都单独完成建模与材质赋予，装配阶段通过同轴、重合、间隙配合等约束关系完成整体组装，可实现完整的万向旋转与刹车锁止的运动仿真验证。渲染阶段针对不同部件的材质特性做了差异化的材质参数调整：顶部方形安装顶板采用镀锌钢板材质，设置了符合金属冲压件的细微磨砂质感与金属反光参数，还原五金冲压件的真实表面状态；红色主轮架采用高强度铸钢材质，表面做了喷塑防锈处理，渲染时调整了漆面的漫反射与粗糙度参数，还原工业喷塑件的哑光质感；侧边黑色刹车拨块采用增强尼龙材质，设置了工程塑料特有的低反光、高韧性的材质表现；滚轮部分采用外层黑色聚氨酯包胶、内层金属轮毂的复合结构，外层聚氨酯调整了软质橡胶的弹性质感与轻微的表面纹理，内层金属轮毂做了镀铬亮面处理，还原金属机加工件的高光反光效果，轮轴与紧固螺栓都做了标准件的细节还原，包括螺纹纹理、垫片结构都清晰可见。结构设计上，顶部回转结构采用平面推力轴承配合径向定位的结构，可实现360度无死角水平旋转，满足设备移动时的灵活转向需求；侧边刹车组件采用凸轮锁止结构，拨下刹车拨块时，凸轮结构会同时抵紧滚轮表面与顶部回转盘，同时实现滚轮的转动锁止与万向方向的锁止，双重锁止确保设备停放时不会出现滑移或转向偏移；轮架采用弧形承力结构，可均匀分散承载时的应力，避免长期重载出现支架变形问题；滚轮的聚氨酯包胶结构具备减震、静音、耐磨的特性，可适配车间环氧地坪、水泥地面、瓷砖地面等多种使用场景，不会对地面造成划伤。建模过程中对所有运动部件都做了干涉检查，确保万向旋转、刹车动作过程中不会出现零部件碰撞，整体结构紧凑，承载能力强，可广泛应用于工业推车、设备机柜、物流周转车、自动化设备移动底座等场景，模型包含完整的装配体与独立零件文件，可根据实际使用需求修改安装尺寸、轮径大小、承载参数，适配不同的使用场景。
