在物联网终端、智能传感节点、小型嵌入式控制设备的硬件开发环节,这类贴片式无线通讯模块是实现设备联网数据传输的核心部件,本次建模还原的ESP-12模块,是目前嵌入式开发领域应用极广的WiFi通讯载体,常被集成在智能家电控制板、工业无线采集节点、智能家居网关、小型创客类开发装置内部,承担设备与路由器、其他终端之间的2.4G频段无线数据收发功能。
从实际安装适配的角度看,该模块采用标准贴片式封装设计,整体外形为薄型矩形板卡结构,基板采用蓝色FR-4环氧玻纤板材质,板边两侧排布半孔式焊盘,焊盘间距符合常规SMT贴片加工的工艺要求,可直接通过回流焊工艺焊接在主控PCB板的对应焊盘位置,不需要额外设计接插件连接结构,能最大程度压缩终端设备的PCB占用空间。建模过程中严格还原了模块的实际安装边界:模块整体厚度控制在3mm以内,板卡边缘的半孔焊盘突出基板侧边0.2mm,焊接后与主控板的贴合间隙不超过0.15mm,完全匹配量产SMT贴片的公差要求,不会出现贴装偏移、虚焊的工艺问题。

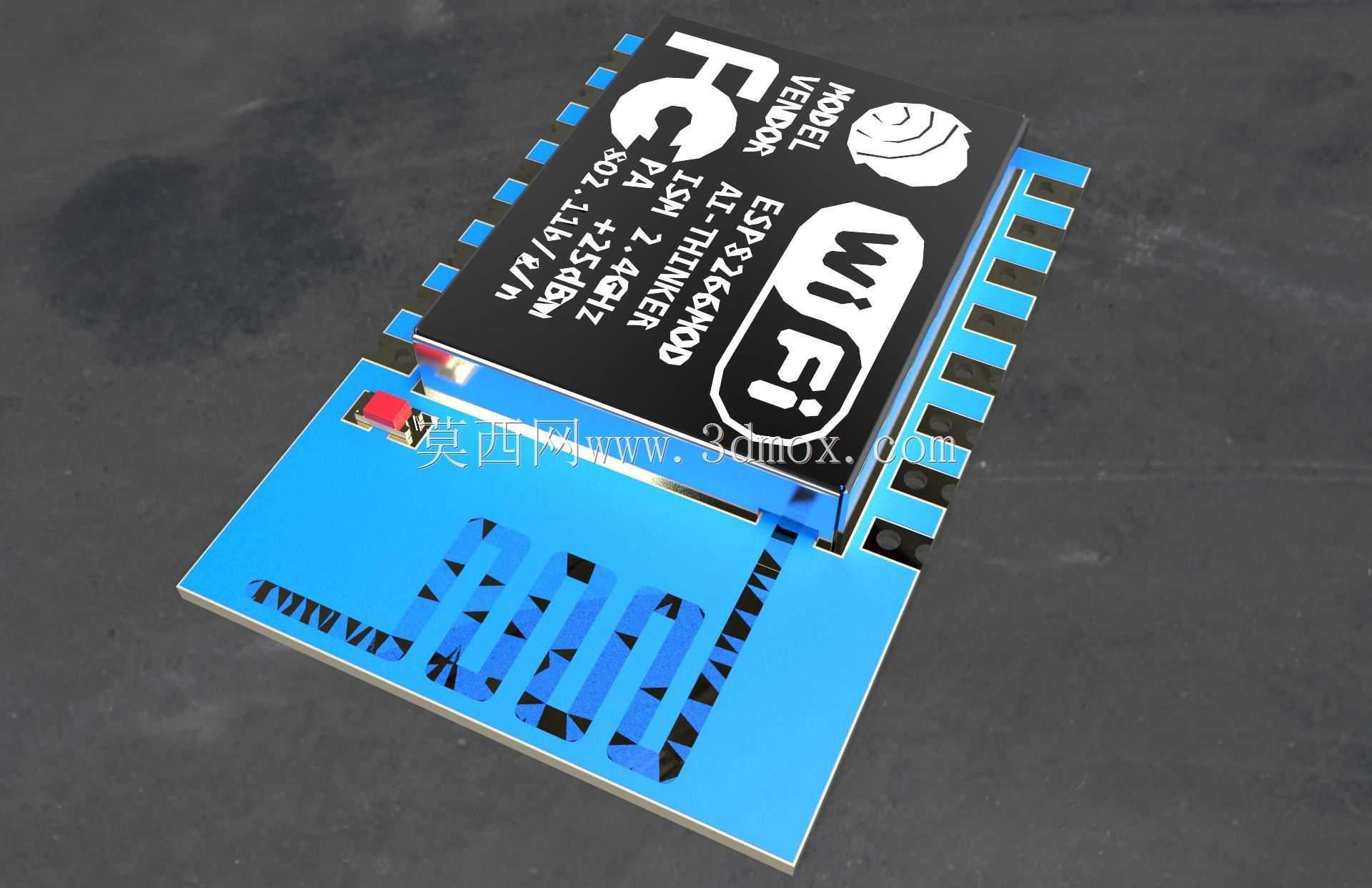

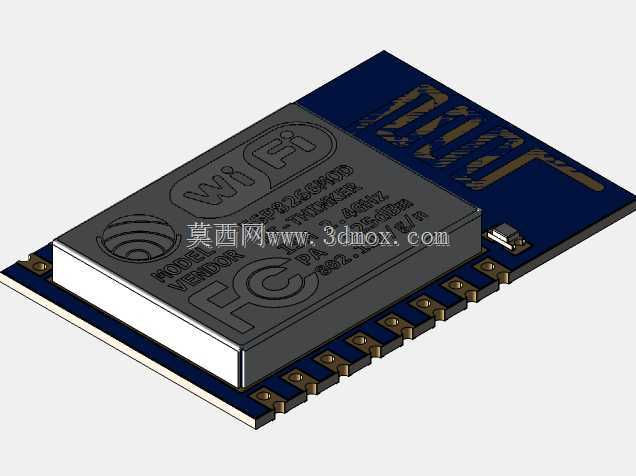

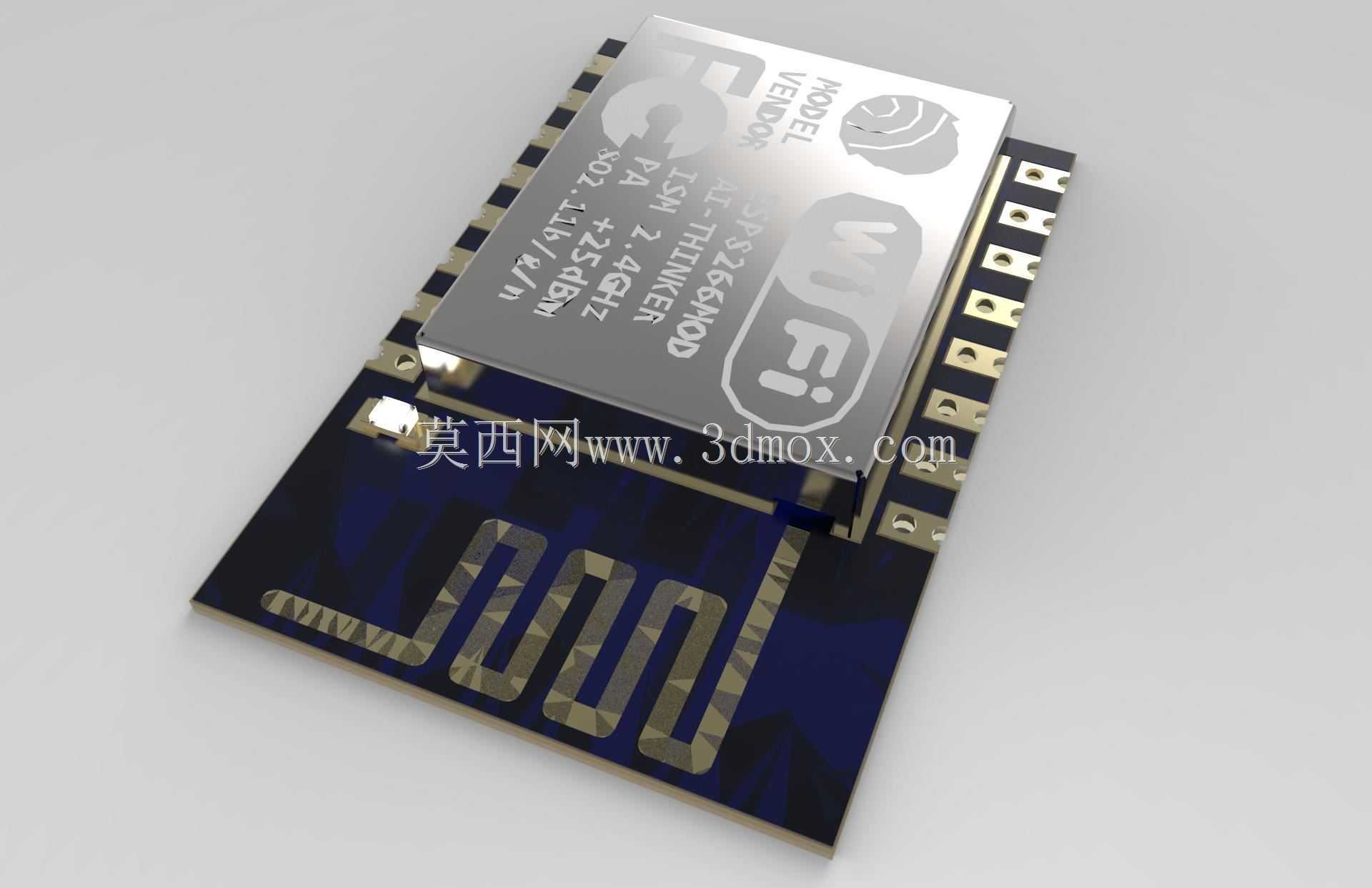

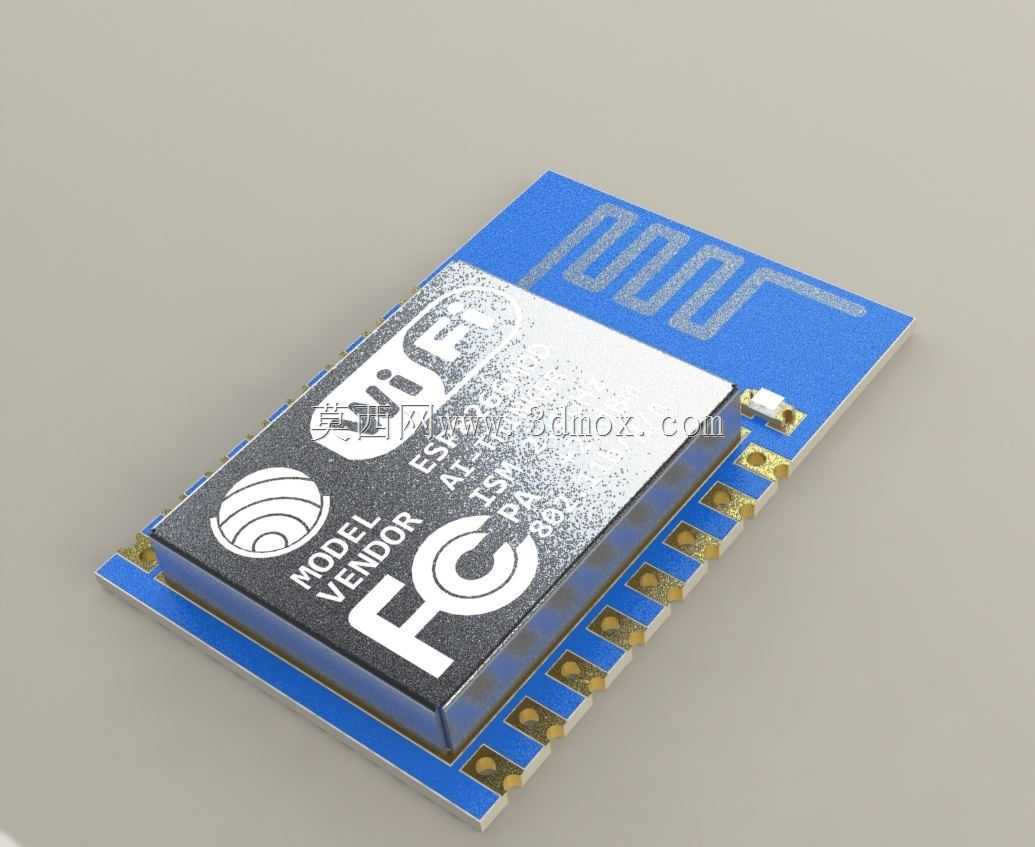

模块的功能布局上,板载的射频天线采用PCB板载倒F天线设计,天线区域做了净空处理,建模时特意还原了天线区域的铜箔走线形状,该区域在实际应用中不能被金属外壳、大面积铜箔覆盖,否则会大幅衰减无线信号强度,这也是结构设计人员在做终端设备外壳、内部布局时需要重点避让的区域。模块核心的屏蔽罩采用洋白铜冲压成型结构,表面做哑光镀锡处理,屏蔽罩边缘与基板焊接固定,完全覆盖内部的射频芯片、外围阻容元件,既可以屏蔽外界电磁信号对射频电路的干扰,也能避免模块自身的射频辐射对外围电路造成影响,建模时还原了屏蔽罩表面的丝印标识,包括WiFi标识、认证标识、模块型号标注,丝印的位置、大小完全匹配实物的印刷位置,方便生产环节的视觉识别与质检。
从设计思路的还原来看,建模时优先保证了安装接口的尺寸准确性:两侧的焊盘数量、每个焊盘的宽度、焊盘之间的间距都严格按照实物尺寸1:1还原,焊盘的金属化半孔结构也做了细节还原,确保结构设计人员在做主控PCB封装设计时,可以直接调用该模型核对封装尺寸,避免出现封装画错导致的贴装失败问题。模块底部没有突出元件,整体为平整结构,贴装后与主控板表面完全贴合,不需要在主控板上预留避让凹槽,能降低主控板的设计难度。
在实际的设备结构设计场景中,调用该三维模型可以提前核对模块在设备内部的安装空间,确认模块与周边接插件、电容、外壳筋位的安全间隙,尤其是天线区域的净空范围是否满足要求,避免结构设计完成后才发现模块安装干涉、信号被遮挡的问题。比如在做智能插座、智能开关这类小型家电的结构设计时,模块通常会布置在PCB板的边缘位置,远离电源变压器、继电器这类强干扰元件,通过提前导入该模型进行装配模拟,就能确认天线区域距离金属外壳、内部金属元件的距离是否达到10mm以上的净空要求,保证无线信号的传输强度。另外模块的屏蔽罩高度也是结构设计需要重点关注的尺寸,屏蔽罩顶部距离外壳内壁的间隙需要保留0.5mm以上,避免组装时外壳压到屏蔽罩导致内部芯片受损,建模时严格控制了屏蔽罩的高度尺寸,误差控制在0.05mm以内,完全满足结构干涉检查的精度要求。
不同于接插件式的WiFi模块,这种贴片式模块的体积更小,适合对空间要求严苛的小型嵌入式设备,在实际选型应用中,设计人员需要根据设备的空间大小、通讯距离要求选择对应型号,而精准的三维模型能在设计阶段就完成虚拟装配验证,减少打样阶段的修改次数,缩短产品的开发周期。建模过程中也还原了板上的小型贴片元件细节,包括屏蔽罩旁的0402封装匹配电容、天线区域的阻抗匹配走线,这些细节虽然不影响整体装配,但能让模型在做产品渲染、装配爆炸图时更贴近真实产品的状态,方便做产品宣传资料、装配指导文档的制作。
