NiDEX双输出开关电源单元结构设计

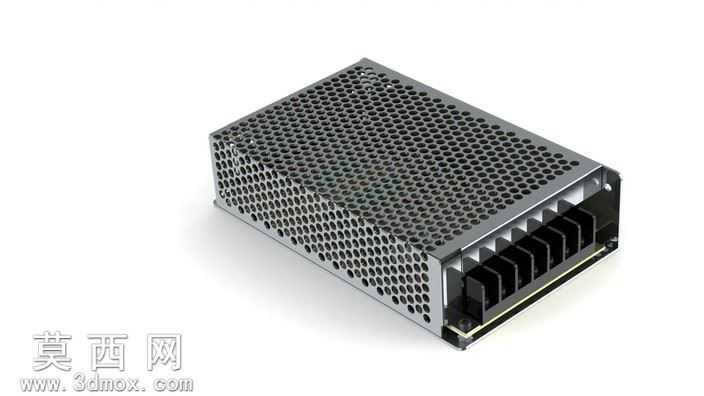

本模型为NiDEX双输出开关电源单元，建模过程围绕工业开关电源的真实结构展开，完整还原了产品的外观与内部装配逻辑。建模初期先梳理开关电源的整体尺寸比例，以金属外壳为基础基准，首先构建外壳的主体框架：外壳采用弯折成型的金属薄板结构，表面的密集散热冲孔采用阵列特征完成，建模时严格按照真实散热孔的排布间距、孔径大小设置参数，保证冲孔区域的通风散热结构还原准确，同时还原了外壳边缘的折边、安装固定孔位等细节，确保外壳的装配贴合度符合实际生产工艺。接下来完成电源前端的接线端子区域建模，按照端子的排布顺序，逐个构建黑色绝缘基座与金属接线位，还原端子的卡槽结构与接线间隙，保证端子部分的结构辨识度，同时还原外壳与端子座的装配卡扣结构，还原实际产品的组装逻辑。内部结构部分，按照开关电源的电路排布逻辑，预留了电路板、变压器、电容等元器件的安装空间，建模时参考同规格双输出电源的内部布局，合理划分高压区、低压区的空间位置，还原电源内部的隔离结构、走线槽位等细节，保证模型的结构合理性。材质渲染方面，外壳赋予磨砂金属材质，还原冷轧钢板喷塑后的哑光金属质感，散热孔区域做轻微的明暗处理体现冲孔的通透感；接线端子部分赋予黑色阻燃塑料材质，金属接线位赋予镀镍金属质感，区分不同部件的材质差异；整体渲染采用工业产品展示的柔和打光，突出外壳的散热孔纹理与端子的结构细节，还原产品的真实工业质感。设计上该电源支持12V与24V 2.2A双路直流输出，可适配宽范围交流电压输入，建模时充分考虑了电源的散热需求、安装固定需求、接线操作空间，外壳的散热孔覆盖主要发热区域，安装孔位符合行业通用安装尺寸，端子区域预留足够的接线操作空间，整体模型结构完整，细节还原度高，可用于电气装配演示、电源类产品结构参考、配电场景三维布局搭建等场景。
