三全向轮全方位移动机器人结构设计

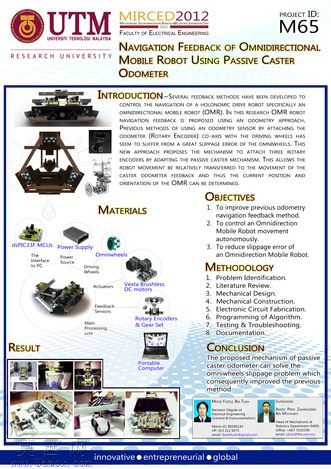

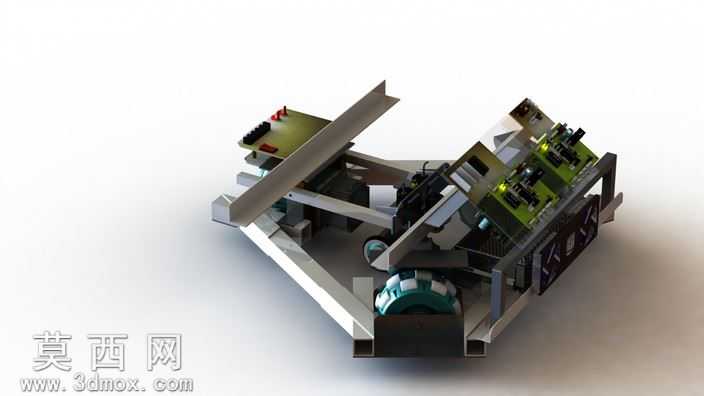

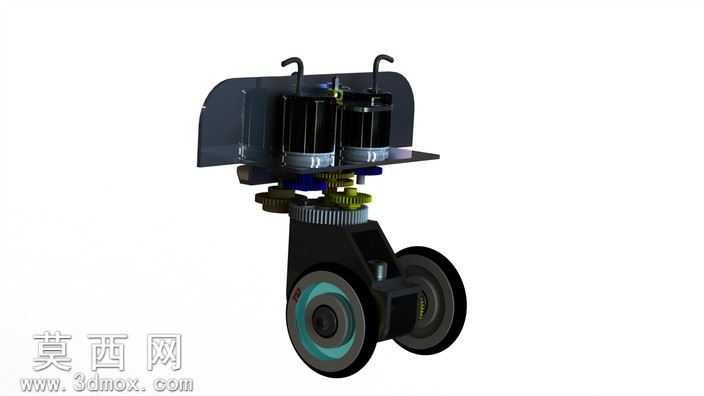

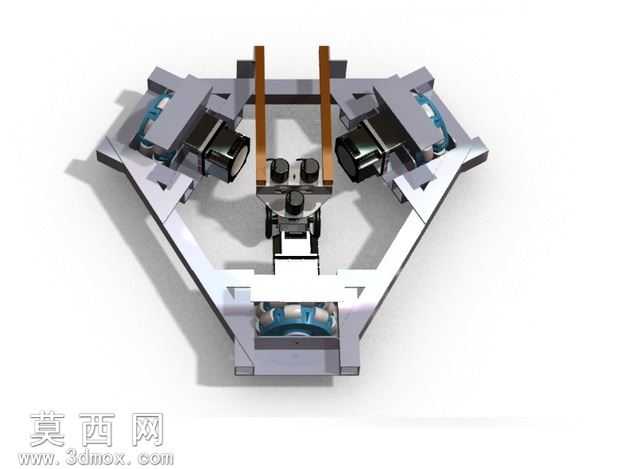

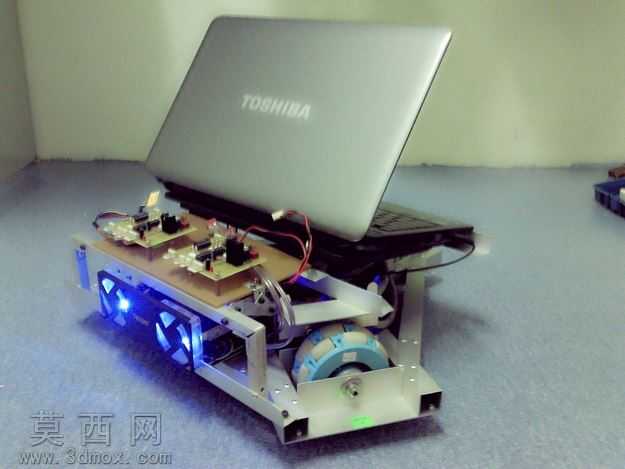

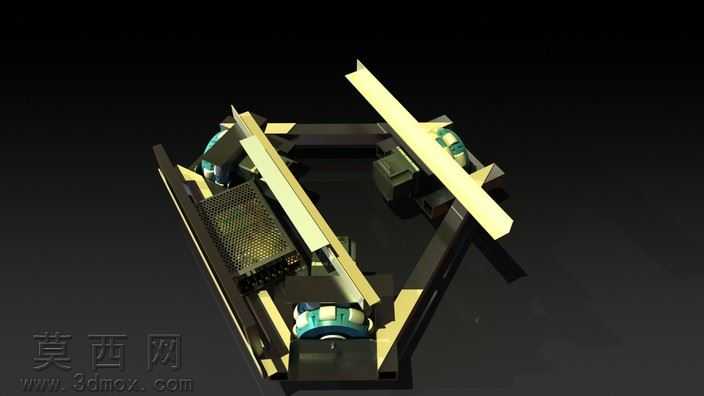

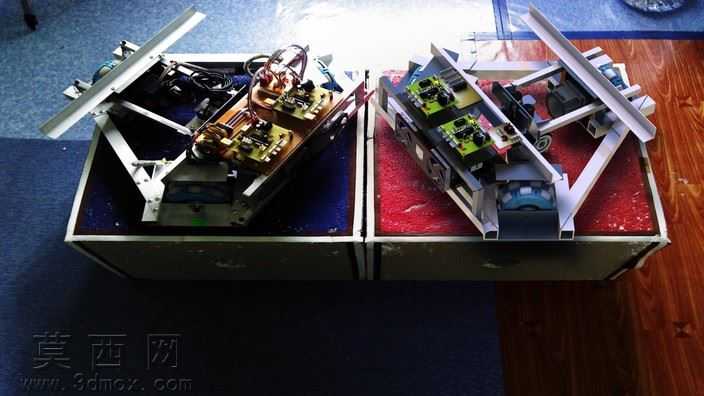

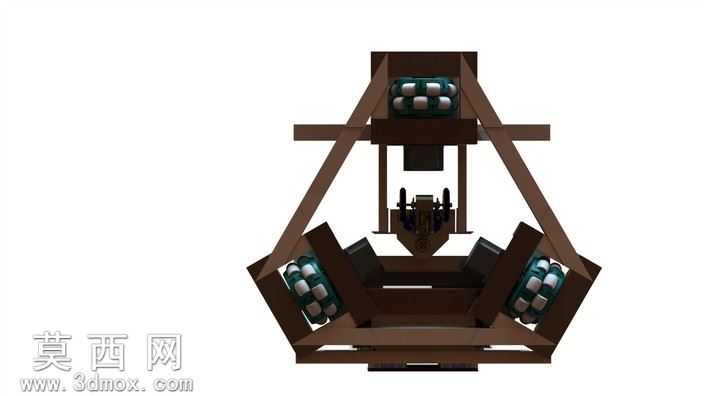

本作品为三全向轮驱动的全方位移动机器人三维设计模型，建模阶段基于全向运动学原理完成整体结构搭建，首先确定三个omniwheel的安装布局，采用120度等夹角排布方案，保证机器人可实现平面内任意方向的平移与原地旋转运动，无需传统差速底盘的转向调整动作。建模过程中对底盘承载框架进行参数化设计，采用铝合金型材拼接的框架结构，在保证整体结构刚度的同时控制整机自重，框架上预留了控制板、驱动电机、电源模块的安装定位孔位，所有安装位均按照实际电子元器件的标准尺寸进行匹配设计，避免装配干涉问题。驱动部分的建模还原了直流减速电机与全向轮的连接结构，对电机固定座、联轴器、轮轴支撑座的细节结构进行了完整复刻，全向轮的辊子结构也做了分层建模，还原了omniwheel可沿轮轴垂直方向滑动的运动特性，能够直观展示全向移动的运动原理。电路安装区域的建模按照实际布线需求预留了走线槽位，对控制电路板、电机驱动板的安装位置做了分层布局，将高压驱动部分与低压控制部分做物理分隔，减少电路干扰风险。渲染阶段采用金属质感材质赋予铝合金框架，电子元器件部分采用哑光塑料与PCB板材质区分，全向轮的辊子采用橡胶材质还原真实的抓地质感，整体渲染效果清晰展示了机器人的内部结构与装配关系。设计过程中重点考量了整机的重心分布，将重量较大的电源模块布置在底盘中心位置，降低整机重心提升运动稳定性，同时对框架的受力情况做了简化校核，保证承载上层功能拓展模块时框架不会产生形变。该模型完整还原了全向移动机器人的核心机械结构，可作为移动机器人开发、教学演示的参考结构，也可基于该底盘拓展机械臂、视觉传感器等功能模块，适配不同的自动化作业场景。
